Descripción
Descripción del mezclador estático

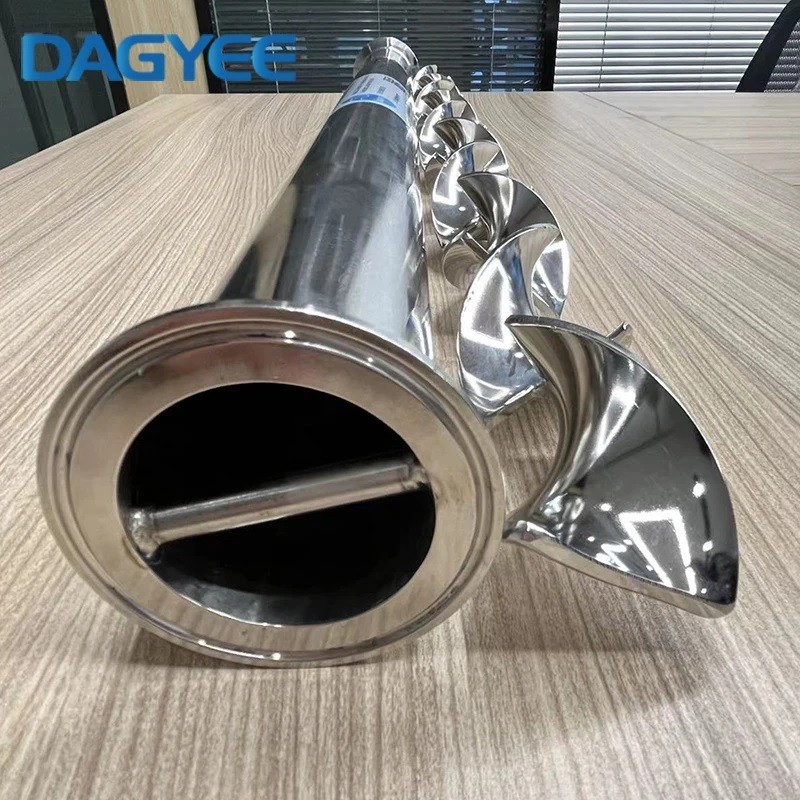

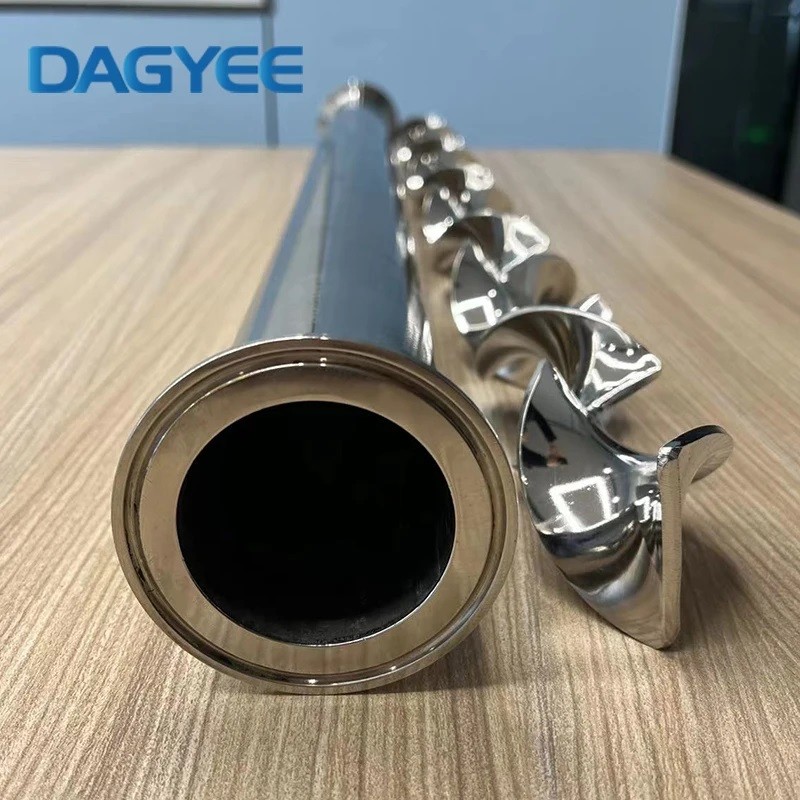

En DAGYEE, los mezcladores estáticos son equipos de ingeniería diseñados y fabricados 100% en China, creados para instalarse en la tubería y homogeneizar fluidos en flujo continuo sin partes móviles. Su acción se basa en elementos internos (p. ej., hélice de 90°, placas con cambio de orientación y geometrías de tipo cizalla) que dividen, rotan y recombinan el caudal, generando gradientes de velocidad y cizalla controlada para lograr mezcla radial y axial eficiente usando la energía de la propia línea.
Principio del mezclador estático
La mezcla se logra haciendo circular el fluido a través de una estructura geométrica que lo obliga a una partición y recombinación continua, hasta obtener un fluido homogéneo. Hay diferentes tipos de mezcladores, es por eso que el perfil de los elementos mezcladores, la cantidad de módulos mezcladores, las dimensiones y la orientación son parámetros que dependen de la aplicación particular.
Mezclador estático técnico
| Modelo | Dg(mm) | dh(mm) | Caudal (m³/h) |
|---|---|---|---|
| SK-5/10 | 10 | 5 | 0.15-0.3 |
| SK-7.5/15 | 15 | 7.5 | 0.3-0.6 |
| SK-10/20 | 20 | 10 | 0.6-1.2 |
| SK-12.5/25 | 25 | 12.5 | 0.9-1.8 |
| SK-16/32 | 32 | 16 | 1.4-3.2 |
| SK-20/40 | 40 | 20 | 2.2-4.5 |
| SK-25/50 | 50 | 25 | 3.5-7.0 |
| SK-32.5/65 | 65 | 32.5 | 5.9-12 |
| SK-40/80 | 80 | 40 | 9-18 |
| SK-50/100 | 100 | 100 | 14-28 |
| SK-62.5/125 | 125 | 125 | 22-44 |
| SK-75/150 | 150 | 150 | 31-64 |
| SK-100/200 | 200 | 200 | 56-110 |
| SK-125/250 | 250 | 250 | 88-177 |
| SK-150/300 | 300 | 300 | 127-255 |
| SK-175/350 | 350 | 350 | 173-346 |
| SK-200/400 | 400 | 400 | 226-452 |
| SK-250/500 | 500 | 500 | 353-706 |
Ventaja del mezclador estático
La instalación es muy fácil, no se requieren habilidades especiales aparte de las habilidades normales de ingeniería.
Los mezcladores no tienen partes móviles y son virtualmente libres de mantenimiento.
Los mezcladores estáticos están disponibles en todas las medidas de tubería estándar y, en el caso de canales abiertos, están disponibles en cualquier tamaño sin límite superior.
Cada mezclador estático es cuidadosamente diseñado para reunir los requerimientos específicos de cada aplicación.
Característica del mezclador estático
Libre de mantenimiento
Los mezcladores estáticos están fabricados para durar utilizando materiales de calidad industrial diseñados específicamente para su aplicación.
Sin piezas móviles
A diferencia de las mezcladoras tradicionales, las mezcladoras estáticas permanecen inmóviles durante el proceso de mezcla.
Bajos requisitos de energía
Debido a que los mezcladores estáticos por diseño no cuentan con partes móviles, toda la energía necesaria para la mezcla perfecta es proporcionada por la corriente de flujo en la tubería.
Aplicación del mezclador estático
El Mezclador Estático puede ser usado en aplicaciones como desalinización de petróleo, extracción, limpieza de gases, scrubbers, desulfuración de corrientes gaseosas, mezclas de gasolinas, diesel, lubricantes, etc., aditivación de gasolinas, diesel, biodiesel, etc., y homogeneización para toma de muestras en tuberías de petróleo; entre otras.
