Análisis completo de la tecnología de flotación por aire disuelto (FAD): Teoría, optimización de parámetros y aplicación práctica en ingeniería
En la industria del tratamiento de aguas, ya sea para la purificación de agua para consumo doméstico, el tratamiento de aguas residuales urbanas o el tratamiento de aguas residuales industriales para cumplir con los estándares de vertido, la tecnología de Flotación por aire disuelto (Dissolved air flotation, abreviado como DAF) es uno de los procesos centrales indispensables. Como una tecnología eficiente de separación sólido-líquido, el DAF se aplica ampliamente en diversos campos como la alimentación, la tintura y estampado, la fabricación de papel y la petroquímica, debido a su alta eficiencia de tratamiento, reducido espacio requerido y gran adaptabilidad a la calidad del agua. Basado en la tesis de maestría "Investigación teórica y aplicada sobre la tecnología de purificación de agua por flotación por aire disuelto", y combinado con casos reales de ingeniería, este artículo desglosa de manera exhaustiva los principios fundamentales, la composición del sistema, la optimización de parámetros del proceso y las técnicas de selección de equipos de la tecnología DAF. También proporciona una tabla práctica de parámetros técnicos y una guía de diagnóstico de fallos, con el objetivo de ayudar a los profesionales del sector a dominar rápidamente los puntos clave de la tecnología DAF y resolver diversos problemas en proyectos reales de ingeniería.
I. Principio Fundamental de la Tecnología DAF: Comprendiendo la Lógica Subyacente de la "Separación por Burbujas"
Muchos profesionales que utilizan equipos DAF solo saben que pueden eliminar sólidos en suspensión, aceites y otras impurezas del agua residual, pero tienen poco conocimiento de su principio fundamental, lo que lleva a una situación pasiva en términos de ajuste de parámetros y manejo de fallas más adelante. En realidad, la lógica de funcionamiento del DAF no es complicada. El núcleo consiste en lograr una separación eficiente de los contaminantes del agua a través de cuatro pasos clave: "aireación - liberación - adhesión - separación". El proceso específico es el siguiente:
1. Etapa de disolución: En esta etapa, el aire se mezcla completamente con el agua a alta presión, lo que permite que el aire se disuelva en el agua y forme agua con aire disuelto sobresaturado. El núcleo de esta etapa es garantizar la eficiencia de la disolución del aire, sentando las bases para la generación de burbujas diminutas en el proceso posterior. Esta es también la diferencia fundamental entre la tecnología DAF y la tecnología de flotación por aire convencional.
2. Etapa de liberación: El agua con gas disuelto sobresaturado se hace pasar a través de un dispositivo de liberación especial, que la despresuriza rápidamente hasta la presión atmosférica. En este momento, el aire disuelto en el agua precipitará rápidamente, formando una gran cantidad de burbujas diminutas. El tamaño de estas burbujas se controla típicamente dentro del rango de 20-100 μm (las burbujas de este tamaño tienen la mejor capacidad para adherirse a los contaminantes y pueden flotar de manera estable).
3. Etapa de adherencia: Las burbujas diminutas entran en contacto completo con los sólidos en suspensión, partículas coloidales, aceites y otros contaminantes presentes en el agua residual. Gracias a la tensión superficial de las burbujas, los contaminantes se adhieren firmemente a la superficie de las burbujas, formando un complejo "burbuja-contaminante". Cabe señalar que si las partículas contaminantes en el agua residual son demasiado finas, es necesario añadir un coagulante con antelación para que las partículas finas se agreguen en flóculos más grandes, mejorando así el efecto de adherencia.
4. Etapa de separación: El complejo "burbuja-contaminante" tiene una densidad menor que la del agua y asciende rápidamente a la superficie por efecto de la flotabilidad, formando una capa de espuma flotante. La espuma se elimina mediante equipos raspadores, mientras que el agua purificada y clara se descarga por la parte inferior, completando así el proceso de separación sólido-líquido.
En términos sencillos, la ventaja central de la tecnología DAF reside en las "burbujas microscópicas": cuanto más pequeñas sean las burbujas y más uniforme sea su distribución, mayor será el área de contacto con los contaminantes y mayor la eficiencia de separación. Este es también uno de los núcleos para optimizar los parámetros del proceso posterior.
II. Componentes Centrales del Sistema DAF: Cuatro Componentes Principales que Determinan el Efecto del Tratamiento

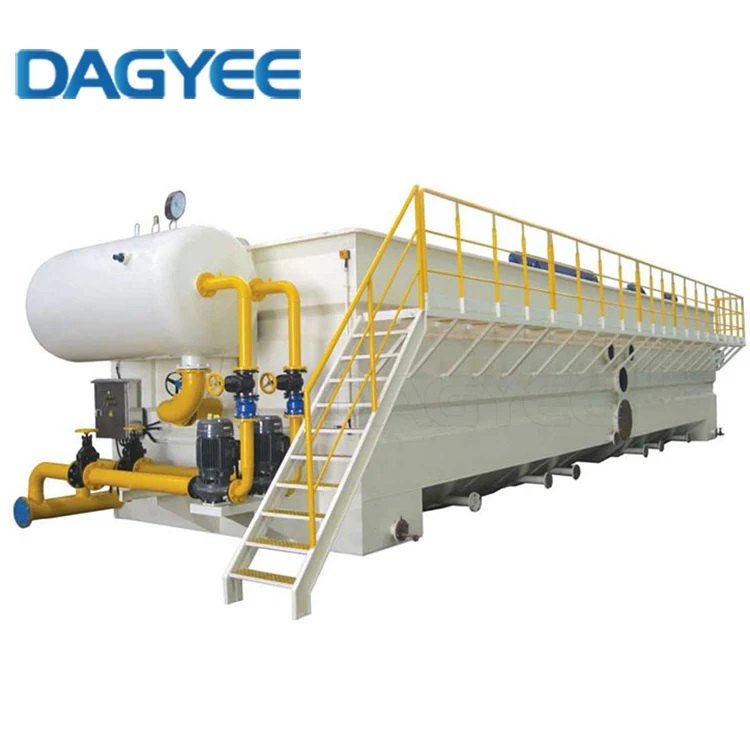

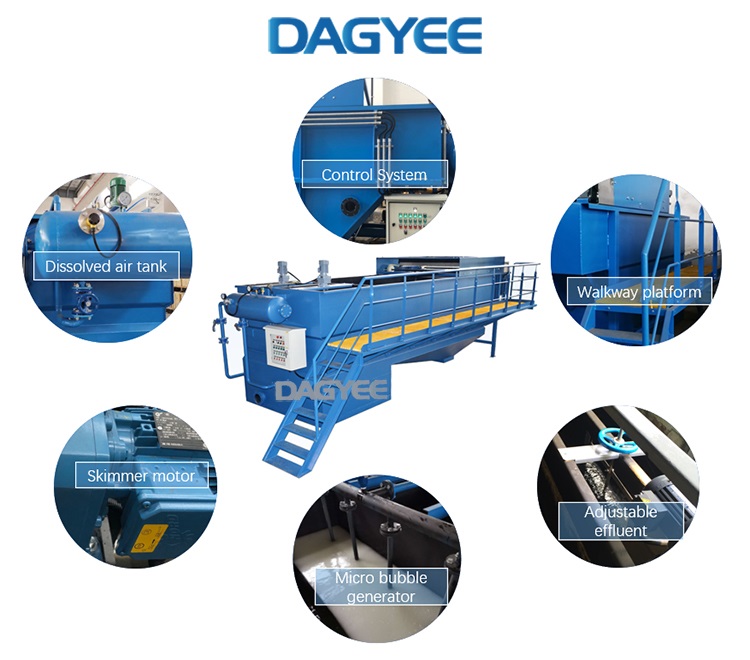

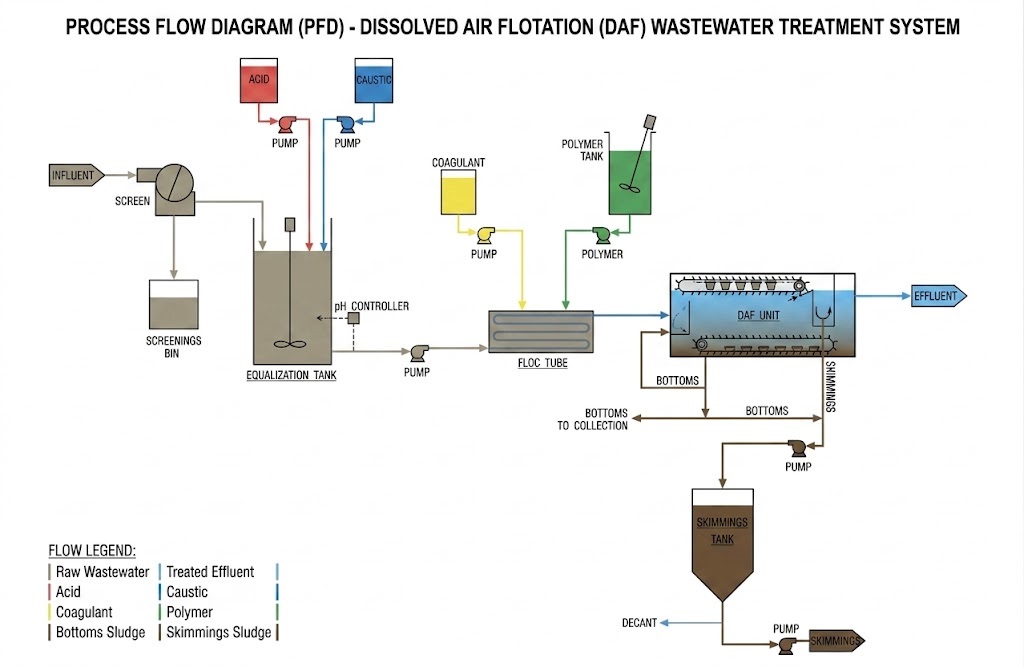

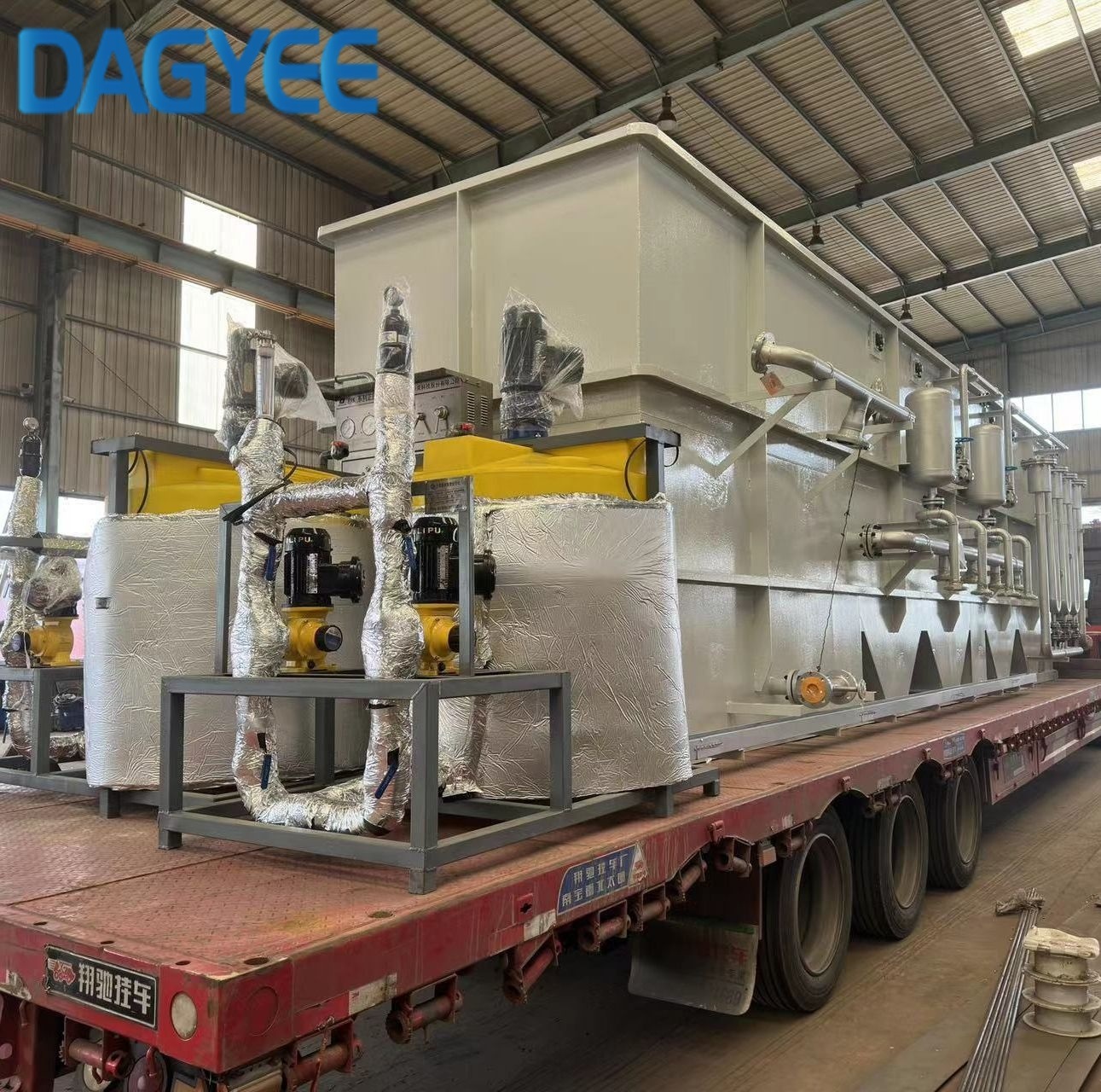

Un sistema DAF completo no es un equipo único; consta de cuatro componentes centrales: el sistema de aireación, el dispositivo de liberación, el tanque de flotación por aire (diseño del campo de flujo) y el sistema auxiliar. El rendimiento de cada componente afecta directamente la eficiencia del tratamiento de todo el sistema, y ninguno de ellos puede faltar. Basándonos en la experiencia práctica de ingeniería del documento, hemos analizado detalladamente los requisitos centrales y los puntos clave de diseño de cada componente:
1. Sistema de disipación de gas: El "corazón" del DAF
El sistema de gas disuelto es el núcleo para generar agua sobresaturada con gas disuelto. Consiste principalmente en un tanque de gas disuelto, un compresor de aire y una bomba de agua de circulación. Su rendimiento determina directamente la eficiencia de disolución del aire y la calidad de las burbujas posteriores. En el artículo, mediante numerosos experimentos, se concluyó que la presión, el nivel de líquido, el tiempo de residencia del tanque de gas disuelto y el volumen de suministro de aire del compresor son los factores clave que afectan el efecto de gas disuelto.
Puntos clave de diseño: Se recomienda que el tanque de aire disuelto tenga una estructura vertical. El volumen debe determinarse según el volumen de agua tratada, y el tiempo de residencia debe controlarse entre 2 y 5 minutos. El compresor de aire debe ser del tipo libre de aceite para evitar la contaminación del agua por aceite. El volumen de suministro de aire debe coincidir con el volumen de agua circulante. La altura de la bomba de agua de circulación debe cumplir con los requisitos de presión del aire disuelto. Por lo general, debe controlarse entre 0.3 y 0.5 MPa para garantizar que el aire pueda disolverse completamente en el agua.
2. Mecanismo de liberación: El "generador" de microburbujas
La función del dispositivo de liberación es liberar rápida y uniformemente el aire del agua sobresaturada con gas disuelto en forma de burbujas diminutas. El diseño estructural de este dispositivo afecta directamente el tamaño de las burbujas y la uniformidad de su distribución. En el artículo se comparó el rendimiento de varios dispositivos de liberación (tipo aguja, tipo placa de orificios, tipo chorro), y se concluyó que el dispositivo de liberación tipo chorro produce el tamaño de burbuja más pequeño (20-50 μm), la distribución más uniforme, el mejor efecto para adherirse a los contaminantes, y es menos propenso a obstrucciones, lo que lo hace adecuado para la mayoría de los escenarios de ingeniería.
Notas: El dispositivo de liberación debe limpiarse periódicamente para evitar que las impurezas obstruyan el tamaño de poro, lo que podría aumentar el tamaño de las burbujas y disminuir la eficiencia de separación. Durante la instalación, debe distribuirse uniformemente en el fondo del tanque de flotación por aire para garantizar que las burbujas puedan entrar en contacto completo con el agua residual.

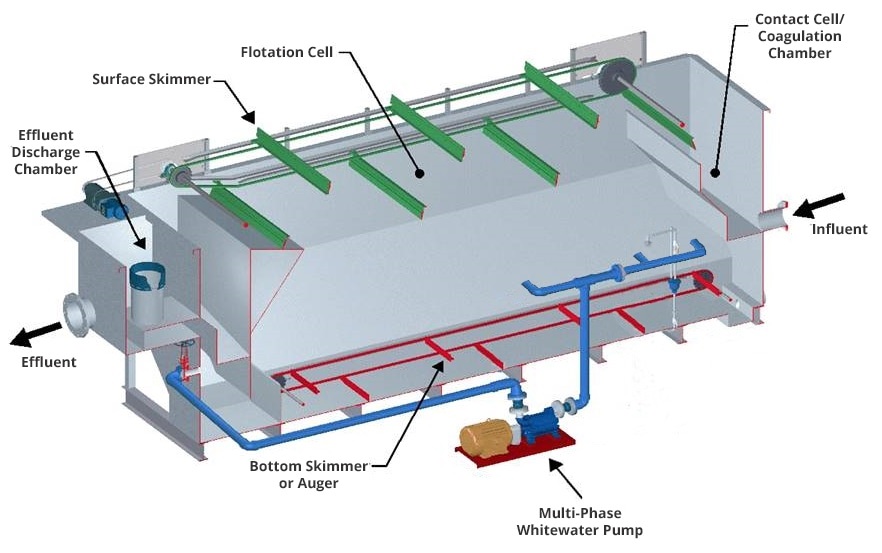

3. Tanque de flotación por aire: El "campo de batalla principal" para la separación (clave del diseño del campo de flujo)
El tanque de flotación por aire es el lugar donde se produce la separación del complejo "burbuja-contaminante" y su ascenso. El diseño del campo de flujo afecta directamente la eficiencia de separación. Si el campo de flujo no es uniforme, provocará agregación de burbujas, cortocircuitos del flujo de agua, y problemas como que los contaminantes no puedan ascender eficazmente y que el agua limpia arrastre partículas. En el artículo, mediante simulación numérica y experimentos de ingeniería, se optimizó el diseño del campo de flujo del tanque de flotación por aire:
(1) Selección del tanque: Los tanques de sedimentación por aire de flujo horizontal son adecuados para la mayoría de los escenarios. Tienen una estructura simple y son fáciles de construir. La velocidad del flujo de agua se controla entre 0.1 y 0.3 m/s, asegurando que las burbujas tengan tiempo suficiente para ascender (10 a 20 minutos).
(2) Dispositivo de desviación del flujo: En la entrada del tanque de flotación por aire, se instala una placa desviadora para evitar que el flujo de agua impacte directamente las burbujas, asegurando que el agua residual y el agua con aire disuelto se mezclen completamente; en la salida, se coloca un vertedero de rebose para garantizar un efluente uniforme y evitar que los residuos flotantes entren en el área de agua limpia.
(3) Dispositivo raspador de lodos: Se selecciona un raspador de lodos continuo. La velocidad de raspado se controla entre 0.5 y 1 m/min para evitar que los lodos se raspen demasiado rápido, lo que podría romperlos y hacer que vuelvan a entrar al agua.
4. Sistema auxiliar: Garantiza el funcionamiento estable del sistema

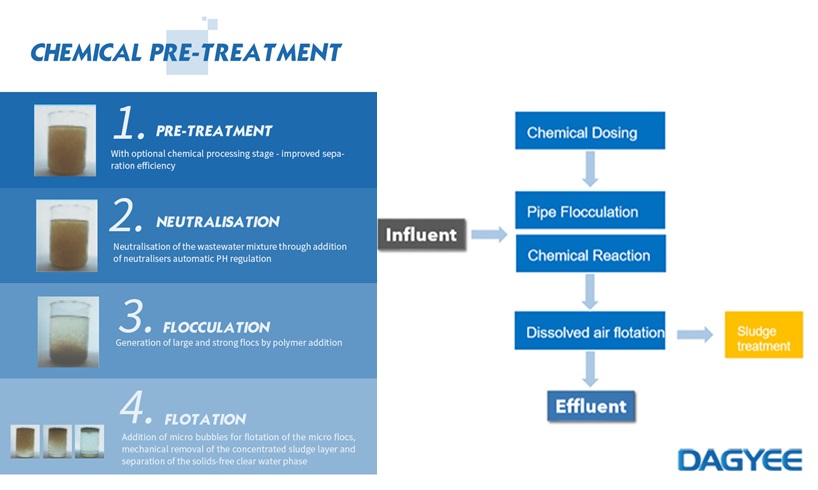

El sistema auxiliar incluye el sistema de dosificación de coagulación, el sistema de descarga de lodos y el sistema de control. El sistema de dosificación de coagulación se utiliza para añadir coagulantes como PAC y PAM, haciendo que los contaminantes finos se unan formando flóculos, potenciando el efecto de adherencia de las burbujas; el sistema de descarga de lodos se utiliza para eliminar los lodos sedimentados en el fondo del tanque de flotación por aire, evitando que la acumulación de lodos afecte el campo de flujo; el sistema de control se utiliza para monitorear parámetros como la presión del aire disuelto, la velocidad del flujo de agua y el nivel de líquido, permitiendo un funcionamiento automático y reduciendo los costos de mano de obra.
III. Optimización de los parámetros del proceso DAF: Guía paso a paso para lograr condiciones óptimas
En muchos proyectos de ingeniería, el mal funcionamiento de los equipos DAF no se debe a problemas de calidad del equipo, sino a una configuración inadecuada de los parámetros del proceso. En este trabajo, mediante experimentos ortogonales, se estudió sistemáticamente la influencia de cuatro parámetros clave —presión del gas disuelto, relación de recirculación, dosis de coagulante y tamaño de las burbujas— en la eficacia del tratamiento. Se obtuvieron los rangos óptimos de los parámetros para diferentes escenarios, los cuales se recopilaron en la siguiente tabla de parámetros técnicos para facilitar su consulta y uso directo por parte de los profesionales.
| Escenario de Aplicación | Presión de Aire Disuelto (MPa) | Relación de Recirculación (%) | Dosis de Coagulante (mg/L) | Tamaño de Burbuja (μm) | Eficiencia de Tratamiento (Eliminación de SS %) |
| Purificación de Agua (Baja Turbidez) | 0,3-0,4 | 15-20 | 20-50 | 30-60 | ≥90 |
| Tratamiento de Aguas Residuales Municipales (Pretratamiento) | 0,4-0,5 | 20-30 | 50-100 | 40-80 | ≥85 |
| Aguas Residuales de la Industria Alimentaria (Aceitosas) | 0,4-0,6 | 25-35 | 80-150 | 20-50 | ≥92 |
| Aguas Residuales de la Industria Textil (Alto Color) | 0,35-0,55 | 20-25 | 100-200 | 30-70 | ≥88 |
| Aguas Residuales de la Industria Papelera (Fibrosas) | 0,45-0,6 | 30-40 | 120-180 | 20-60 | ≥93 |
Nota adicional: Los parámetros anteriores representan el rango óptimo según la base. Durante la operación real, se pueden realizar ajustes basados en la calidad del agua de entrada (turbidez, contenido de SS, tipos de contaminantes) y el volumen de tratamiento. Por ejemplo, cuando el contenido de SS en el agua de entrada es demasiado alto, se puede aumentar adecuadamente la tasa de recirculación y la dosis de coagulante; cuando el contenido de aceite en el agua es alto, se puede reducir el tamaño de las burbujas para mejorar el efecto de adhesión.
IV. Casos de Aplicación en Ingeniería de DAF: Referencias Prácticas para Diferentes Escenarios
La combinación teórica con la práctica es el valor central de la tecnología DAF. El documento incluye múltiples casos de ingeniería de DAF de diferentes campos, que abarcan suministro de agua, aguas residuales urbanas y aguas residuales industriales. Se seleccionan tres casos típicos y se analizan en detalle sus parámetros de diseño, efectos de operación y precauciones, para proporcionar una referencia práctica a los profesionales (palabras clave: casos de ingeniería de DAF, aplicación industrial de flotación por aire solvotermal, casos de tratamiento de aguas residuales con DAF).
Caso 1: Proyecto de Purificación de Agua Potable de una Planta Municipal
Escala del proyecto: Volumen de agua tratada: 200 m³/día. El agua bruta es agua superficial con una turbidez de 20-50 NTU. Los principales contaminantes son algas, plancton y limo fino. La turbidez requerida del efluente es ≤ 1 NTU.
Diseño del sistema DAF: Se adopta un tanque de flotación por aire de flujo horizontal. El volumen del tanque de aire disuelto es de 10 m³. Se utiliza un dispositivo de liberación tipo jet. La altura de la bomba para la circulación es de 0.4 MPa. La relación de retorno es del 20%. La dosis de coagulante es de 30 mg/L (PAC).
Efecto de la operación: La turbidez del efluente se estabiliza entre 0.5 y 0.8 NTU, con una tasa de eliminación de SS del 92% y una tasa de eliminación de algas del 95%. Cumple con los estándares de agua potable. El consumo energético de operación es de 0.35 kWh/m³, el costo de tratamiento es relativamente bajo, y el área de terreno requerida es solo un tercio de la de un tanque de sedimentación tradicional.
Caso 2: Proyecto de tratamiento de aguas residuales con contenido de aceite de una planta procesadora de alimentos
Escala del proyecto: Volumen de agua tratada: 100 m³/día. El agua residual contiene 500-800 mg/L de aceite, 1000-1500 mg/L de SS y 800-1200 mg/L de DQO. Se requiere que el efluente tenga un contenido de aceite ≤ 10 mg/L y una concentración de DQO ≤ 100 mg/L.
Diseño del sistema DAF: Se utiliza un tanque de flotación por aire de tipo poco profundo (con diseño de campo de flujo optimizado), con una presión de aire disuelto de 0.5 MPa, una relación de reflujo del 30%, una dosis de coagulante de 120 mg/L (PAC + PAM combinados), y el tamaño de las burbujas se controla entre 20-50 μm.
Efecto de la operación: El contenido de aceite en el efluente es ≤ 8 mg/L, la tasa de eliminación de SS es del 94%, la tasa de eliminación de DQO es del 75%, cumpliendo ampliamente con los estándares de descarga industrial. Mediante el pretratamiento con DAF, la carga del tratamiento bioquímico posterior se reduce en un 30%, reduciendo significativamente los costos operativos.
Caso 3: Proyecto de tratamiento avanzado de aguas residuales de una fábrica de tintas y colorantes
Escala del proyecto: Volumen de agua tratada: 120 m³/día. Después de que el agua residual se somete a un tratamiento bioquímico, persisten los problemas de alto color y exceso de sólidos suspendidos finos. El color es de 50-80 veces, y el contenido de SS es de 100-150 mg/L. Se requiere que el efluente tenga un color ≤ 10 veces y SS ≤ 20 mg/L.
Diseño del sistema DAF: Se adopta un tanque de flotación por aire de flujo vertical. La presión de aire disuelto es de 0.45 MPa, la relación de retorno es del 25%, la dosis de coagulante es de 150 mg/L, y se añade adicionalmente un agente decolorante. El dispositivo de liberación está distribuido uniformemente para optimizar el campo de flujo y evitar cortocircuitos.
Efecto de la operación: El color del efluente es ≤ 8 veces el estándar, la tasa de eliminación de SS es del 88%. El agua residual tratada puede ser reciclada, logrando la recuperación y reutilización de los recursos hídricos. Esto le ahorra a la empresa aproximadamente 150,000 yuanes anuales en gastos de agua.
V. Selección de equipos DAF, análisis del consumo energético y diagnóstico de fallos
Para los profesionales de la ingeniería, la selección de equipos, el control del consumo energético y la gestión de fallos son factores clave que garantizan el funcionamiento estable a largo plazo del sistema DAF. Basándose en los resultados de la investigación presentados en el documento, se ha elaborado una guía práctica para ayudar a evitar errores de selección, reducir los costes operativos y resolver fallos rápidamente.
| Fallo Común | Causa | Solución |
| SS / Turbidez Excesiva |
|
|
| Burbujas sobredimensionadas, flotación lenta |
|
|
| Obstrucción de la boquilla de liberación |
|
|
| Aumento repentino del consumo de energía |
|
|
| La espuma no se elimina correctamente |
|
|
Error conceptual 1: Perseguir ciegamente una "gran capacidad de procesamiento" – Al seleccionar un equipo, es suficiente con reservar entre un 10 % y un 20 % del volumen real de tratamiento de agua. Un equipo excesivamente grande provocará un mayor consumo energético y unos costes de inversión más elevados.
Error conceptual 2: Ignorar la compatibilidad con la calidad del agua – Para aguas residuales oleosas, se deben elegir dispositivos de liberación y sistemas de eliminación de lodos que resistan la contaminación por aceite; para aguas residuales altamente corrosivas, se debe utilizar acero inoxidable 304 para evitar la corrosión del equipo.
Error conceptual 3: Prestar atención únicamente al precio del equipo y descuidar el servicio posventa – Los equipos DAF requieren un mantenimiento periódico. Al seleccionar el equipo, es necesario elegir un fabricante que cuente con un sistema posventa completo y que pueda ofrecer servicios de puesta en marcha y resolución de problemas in situ.
Principio fundamental de la selección: Según el escenario de tratamiento (agua residual de suministro / aguas residuales domésticas / efluentes industriales), la calidad del agua entrante y el volumen de tratamiento, se debe determinar el tipo de tanque, el sistema de aire disuelto y el tipo de dispositivo de liberación. Priorizar la elección de equipos de bajo consumo energético (como compresores de aire sin aceite y tanques de aire disuelto eficientes), sin dejar de considerar el coste de inversión y el coste operativo.
