Preguntas frecuentes sobre la pantalla de tambor con alimentación externa DAGYEE

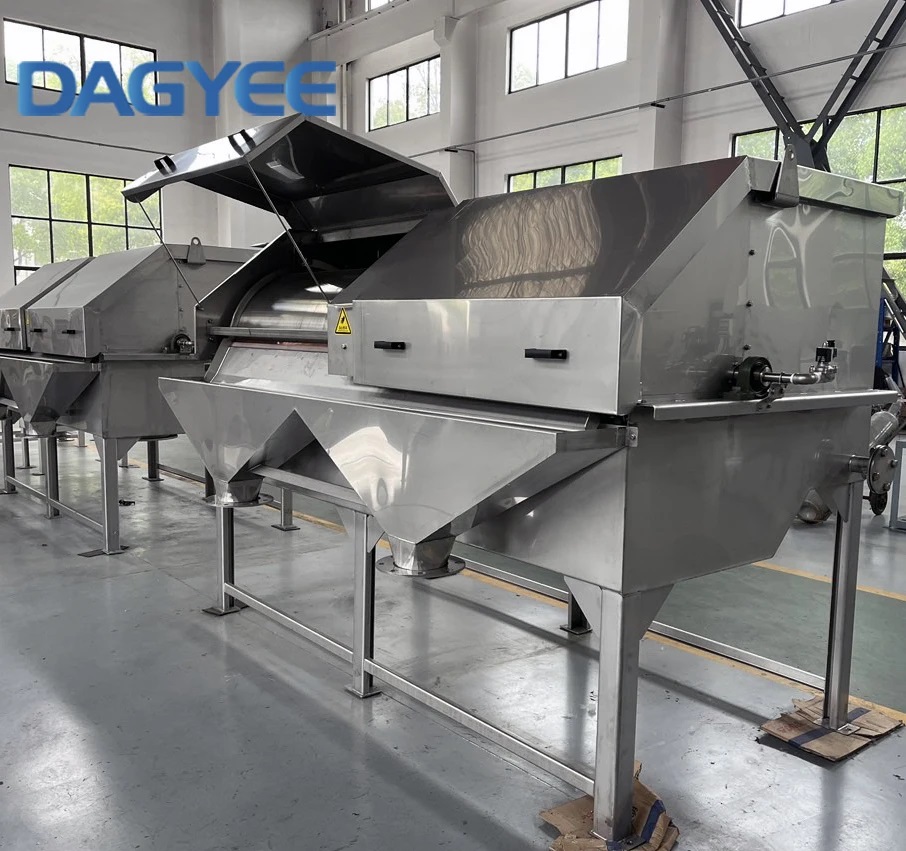

Sistemas de Criba de Tambor Externo DAGYEE: El FAQ Técnico Completo
Acerca de esta Guía:
Esta guía técnica está dirigida a ingenieros ambientales, gerentes de planta y especialistas en adquisiciones que están diseñando Plantas de Tratamiento de Aguas Residuales (PTAR) o gestionando efluentes industriales. Como fabricante especializado, DAGYEE se centra en la ingeniería de Cribas de Tambor Externo (también conocidas como Cribas de Tambor Rotativo) de alto rendimiento. A diferencia de las unidades estándar listas para usar, DAGYEE se especializa en personalizar las dimensiones del tambor, los espacios de las ranuras y las especificaciones del material para satisfacer sus requisitos específicos de carga hidráulica y de sólidos.
Sección 1: Fundamentos y Principios de Funcionamiento
P1: ¿Qué es exactamente una Criba de Tambor Externo y en qué se diferencia de otras cribas?
Una Criba de Tambor Externo es un dispositivo de filtración mecánico y autolimpiante utilizado para la Separación Sólido-Líquido en las etapas primarias del tratamiento de aguas residuales.
- El Concepto "Externo": A diferencia de las cribas de alimentación interna donde el agua entra en el centro del tambor, en una Criba de Tambor Externo DAGYEE, las aguas residuales crudas se alimentan sobre la superficie externa del tambor giratorio.
- El Mecanismo: El tambor gira continuamente. El líquido pasa a través de las aberturas de la criba (ranuras) y entra al interior del tambor, saliendo completamente clarificado. Los sólidos suspendidos se retienen en la superficie exterior del cilindro.
- Separación: A medida que el tambor gira, los sólidos atrapados son transportados a la parte superior del ciclo, donde una Cuchilla Raspadora (cuchilla doctor) los despega para su descarga.
P2: ¿Cómo mejora el rendimiento el perfil de "Alambre de Cuña"?
El corazón de la Criba de Tambor Externo DAGYEE es el tambor de Criba de Alambre de Cuña. No usamos placas perforadas ni mallas de alambre simples.
- Perfil en V: Los alambres son triangulares (en forma de V). El lado plano mira hacia el flujo entrante (exterior) y el lado puntiagudo mira hacia adentro.
- Diseño Antiobstrucción: Esta geometría asegura que solo haya dos puntos de contacto para cualquier partícula. Si una partícula es lo suficientemente pequeña para pasar la brecha superficial, inmediatamente cae a través de la brecha más amplia detrás de ella. Esto virtualmente elimina la obstrucción o el "encajado" de sólidos dentro de las ranuras.
- Eficiencia Hidráulica: La superficie lisa del Alambre de Cuña utiliza el efecto Coanda (tensión superficial), ayudando a separar el agua de los sólidos, lo que resulta en cribados descargados más secos en comparación con las cribas de malla.
P3: ¿Por qué se considera esto un dispositivo de "Cribado Primario"?
El Cribado Primario es la primera línea de defensa en una planta de tratamiento. Su objetivo es eliminar sólidos gruesos, basura y carga orgánica pesada antes de que el agua llegue a equipos sensibles aguas abajo (como bombas, tanques de aireación o membranas).
Usar una Criba de Tambor Externo DAGYEE en las obras de cabecera reduce significativamente:
- SST (Sólidos Suspendidos Totales): Normalmente reduce los SST entre un 30% y un 60%.
- DBO/DQO: Al eliminar los sólidos orgánicos antes de que se disuelvan, se reduce la carga biológica en el tratamiento secundario, ahorrando energía y productos químicos.
P4: ¿Cuál es la función del Vertedero de Desborde?
El Vertedero de Desborde es un componente crítico ubicado en la cámara de cabeza (tanque de distribución) de la máquina.
- Distribución del Flujo: Asegura que las aguas residuales se distribuyan uniformemente a lo largo de todo el ancho del tambor giratorio. Sin una distribución uniforme, solo se usaría una fracción del área superficial de la criba.
- Control de Velocidad: Regula la velocidad a la que el agua golpea la criba. Si la velocidad es demasiado alta, podría forzar el paso de sólidos blandos a través de las ranuras. El vertedero asegura un flujo laminar y suave sobre la superficie de la criba.
Sección 2: Especificaciones Técnicas y Diseño
P5: ¿Qué "Tamaño de Ranura" debo elegir para mi aplicación?
El Tamaño de Ranura (el espacio entre los alambres) determina la precisión de la filtración. DAGYEE personaliza esto, que generalmente varía entre 0.15mm y 3.0mm.
- 0.15mm -- 0.25mm: Cribado ultra fino. Se utiliza para la recuperación de fibras valiosas (pulpa y papel) o para eliminar pelos finos/arenilla.
- 0.50mm -- 1.0mm: Estándar para Aguas Residuales de Procesamiento de Alimentos y mataderos. Elimina pieles, semillas, restos de verduras y recortes de carne.
- 1.0mm -- 2.0mm: Típico para aguas residuales municipales para proteger las bombas aguas abajo.
- Compensación: Las ranuras más pequeñas capturan más sólidos pero reducen la Tasa de Flujo (capacidad de procesamiento). Los ingenieros de DAGYEE calcularán el equilibrio óptimo para su instalación.
P6: ¿Qué materiales se utilizan en la construcción?
La resistencia a la corrosión es innegociable en aguas residuales.
- Acero Inoxidable SS304: El estándar de la industria para aguas residuales municipales y aguas industriales no corrosivas generales.
- Acero Inoxidable SS316/316L: Obligatorio para ambientes con alto contenido de cloruros (procesamiento de mariscos, curtiduría), aguas residuales ácidas o aplicaciones de alta temperatura.
- Material del Raspador: La Cuchilla Raspadora normalmente está hecha de Latón resistente al desgaste, Nylon o Poliuretano endurecido, diseñada para raspar el tambor limpiamente sin dañar los alambres de acero inoxidable.
P7: ¿Está el sistema diseñado para Operación Continua?
Sí. La Criba de Tambor Externo DAGYEE es un dispositivo de Operación Continua.
- Está impulsada por un motor de engranajes de alta eficiencia.
- Está diseñada para funcionar 24/7 sin intervención manual.
- A diferencia de una prensa de filtros que funciona por lotes, la criba de tambor acepta alimentación y descarga sólidos constantemente, lo que la hace perfecta para líneas de producción industrial continua.
P8: ¿Puede DAGYEE personalizar las dimensiones?
Absolutamente. Esta es nuestra fortaleza principal. No lo obligamos a usar un tamaño de catálogo estándar.
- Diámetro del Tambor: Determina la capacidad hidráulica y la velocidad periférica.
- Longitud del Tambor: Determina el área superficial de filtración.
- Altura de la Cámara de Cabeza: Modificada para adaptarse a su tubería existente o la altura del canal.
Sección 3: Rendimiento Operativo y Mantenimiento
P9: ¿Cómo funciona el mecanismo de Autolimpieza?
El término Autolimpieza se refiere a la acción combinada de rotación y raspado.
- Rotación: A medida que gira el tambor, presenta constantemente una superficie limpia al agua entrante.
- Raspado: Los sólidos que se adhieren al tambor son llevados sobre la parte superior. La Cuchilla Doctor (raspador) corta mecánicamente estos sólidos.
- Retrolavado (Opcional pero Recomendado): Para desechos pegajosos (como grasa o almidón), instalamos un sistema interno de Boquillas de Rociado. Esto rocía agua desde adentro hacia afuera para desalojar cualquier partícula que pueda estar atascada en las ranuras, asegurando que la criba permanezca abierta.
P10: ¿Qué sucede si la criba se obstruye (blinding)?
Si bien el Alambre de Cuña es Resistente a la Obstrucción, puede ocurrir una obstrucción severa si hay grasa pegajosa (FOG) presente sin la limpieza adecuada.
- Solución: Activar la barra de rociado interna.
- Solución: Verificar la tensión de la cuchilla raspadora. Si la cuchilla está desgastada o floja, no pelará los sólidos de manera efectiva, lo que provocará acumulación.
- Diseño: DAGYEE diseña el conjunto del raspador con resortes de tensión ajustables para mantener una presión de contacto perfecta a medida que la cuchilla se desgasta con el tiempo.
P11: ¿Cuál es el contenido de humedad de los sólidos descargados?
Si bien el objetivo principal es la separación, la Criba de Tambor Externo proporciona un nivel básico de deshidratación.
- Los sólidos pasan tiempo en el arco superior del tambor, permitiendo que el agua libre drene de nuevo a través de la criba.
- El resultado son cribados "sin goteo", que típicamente tienen un contenido de humedad del 80-90%.
- Si necesita sólidos más secos (por ejemplo, para incineración o compostaje), recomendamos alimentar la salida de la criba de tambor a una máquina de Deshidratación por Prensa de Tornillo (que DAGYEE también fabrica).
P12: ¿Cuánta energía consume el sistema?
Las Cribas de Tambor Externo son increíblemente energéticamente eficientes.
- La rotación es lenta (típicamente 5-10 RPM).
- No se requiere bombeo de alta presión (flujo por gravedad).
- Una unidad grande que trata 500 m³/h podría usar solo un motor de 1.5 kW o 2.2 kW.
Sección 4: Aplicaciones e Industrias
P13: ¿Por qué es popular en la industria de Procesamiento de Alimentos?
Las Aguas Residuales del Procesamiento de Alimentos son altas en sólidos suspendidos orgánicos (cáscaras de verduras, almidón de papa, pulpa de fruta).
- Estos sólidos suelen ser valiosos. Una criba DAGYEE permite la recuperación de estos subproductos para su uso en alimento animal.
- Los desechos de alimentos se pudren rápidamente. La eliminación rápida y continua evita que los sólidos fermenten en el agua, reduciendo olores y la carga de DBO.
- El Diseño Sanitario (Acero Inoxidable) permite un lavado fácil y el cumplimiento de la higiene.
P14: ¿Puede manejar desechos de Matadero (Abattoir)?
Sí, esta es una aplicación clave.
- Materiales: Plumas, estiércol de panza, pelos y recortes de grasa.
- Desafío: Las plumas y los pelos son notorios por obstruir las cribas de malla.
- Solución DAGYEE: La acción de raspado continua combinada con un tamaño de ranura de 0.50mm a 0.75mm es extremadamente efectiva para desprender las plumas de la superficie del tambor sin que queden "engrapadas" en los agujeros.
P15: ¿Es adecuada para las industrias Textil y del Papel?
- Textil: Se utiliza para eliminar fibras, pelusa y lana del agua de teñido y lavado.
- Pulpa y Papel: Se utiliza para la Recuperación de Fibras. La criba captura fibras de pulpa utilizables que de otro modo se perderían en el alcantarillado, devolviéndolas al proceso y ahorrando dinero.
- Reciclaje de Plásticos: Se utiliza para eliminar etiquetas de papel y suciedad del agua de lavado en líneas de reciclaje de botellas PET.
P16: ¿Cómo maneja el aceite y la grasa?
Si el agua tiene aceite flotante libre, la Criba de Tambor Externo no es un separador de aceite. Sin embargo, puede manejar sólidos grasientos.
- Para aplicaciones con mucha grasa, recomendamos un Sistema de Rociado con Agua Caliente en las boquillas internas para derretir la acumulación de grasa en los alambres.
- Típicamente, la criba de tambor se coloca antes de una unidad DAF (Flotación por aire disuelto) para eliminar los sólidos para que el DAF pueda concentrarse en el aceite.
Sección 5: Resolución de Problemas y Seguridad
P17: ¿Qué tasa de flujo pueden manejar las cribas DAGYEE?
Escalamos la máquina al flujo.
- Unidades Pequeñas: 10 -- 30 m³/h.
- Unidades Medianas: 50 -- 200 m³/h.
- Unidades Grandes Personalizadas: Hasta más de 1000 m³/h (a menudo se logra ejecutando unidades en paralelo).
- Nota: La tasa de flujo depende en gran medida del tamaño de la ranura. Una criba de 0.25mm maneja mucho menos flujo que una criba de 1.0mm del mismo tamaño físico.
P18: ¿Está el sistema cerrado para el control de olores?
Sí.
- Las unidades estándar pueden ser abiertas, pero para plantas de alimentos municipales o sensibles a los olores, DAGYEE proporciona una Cubierta Completamente Cerrada (campana de acero inoxidable).
- Esto contiene olores y rociado de niebla.
- También podemos proporcionar una conexión de brida en la cubierta para conectar al sistema de extracción/ventilación de olores de su instalación.
P19: ¿Cuáles son las partes de repuesto consumibles?
La Criba de Tambor Externo es una máquina de bajo mantenimiento. Las piezas de repuesto son mínimas:
- Cuchilla Raspadora: Se sacrifica para salvar el tambor. Necesita reemplazo cada 6-12 meses dependiendo del uso.
- Juntas: Juntas de goma alrededor de los bordes del tambor.
- Cojinetes: Se requiere engrase estándar.
Sección 6: Comercial y Compra
P20: ¿Qué información necesita DAGYEE para proporcionar un presupuesto?
Para diseñar la solución correcta, necesitamos:
- Fuente de Agua: (por ejemplo, Aguas Residuales Municipales, Agua de Lavado de Tomate, Purín de Cerdo).
- Tasa de Flujo: Pico y Promedio (m³/h).
- Contenido de Sólidos: SST (mg/L o %).
- Tamaño de Partícula: ¿Cuál es el tamaño objetivo a eliminar?
- Preferencia de Tamaño de Ranura: (Si se conoce).
- Material: (SS304 o SS316).
- Altura de Descarga: ¿Necesita la máquina sobre patas altas para descargar en una tolva?
P21: ¿Puede DAGYEE integrar esto en un sistema de bastidor (skid)?
Sí. A menudo construimos bastidores integrados que incluyen:
- La Criba de Tambor Externo.
- Una bomba de alimentación.
- Un tanque de recolección.
- Un cuadro de control (PLC).
- Un transportador de tornillo para lodos.
P22: ¿Cuál es el tiempo de entrega típico?
- Modelos Estándar: 3 -- 4 semanas.
- Dimensiones Personalizadas: 5 -- 6 semanas.
Q23: Why choose DAGYEE over other suppliers?
- Directo de Fábrica: Usted trata con el fabricante, no con una empresa comercial. Esto asegura mejores precios y soporte técnico directo.
- Personalización: No decimos "no" a restricciones de tamaño únicas.
- Calidad: Usamos soldadura de precisión para nuestros tambores de Alambre de Cuña para garantizar espacios de ranura uniformes en todo el cilindro.
- Experiencia: Tenemos años de experiencia en sectores desafiantes de Aguas Residuales Industriales como curtiduría y mataderos.
Resumen: La Ventaja DAGYEE
La Criba de Tambor Externo es el caballo de batalla de la separación física. Ya sea que esté protegiendo un biorreactor de membrana, recuperando fibra de pulpa o simplemente tratando de reducir sus recargos municipales por SST, la eficiencia de la criba depende de la calidad del Alambre de Cuña y la precisión de la fabricación.
En DAGYEE, combinamos ingeniería robusta con fabricación flexible para ofrecer cribas que se adaptan perfectamente a su proceso. Aseguramos que se cumpla su Precisión de Filtración y que sus costos de mantenimiento se minimicen a través de nuestros diseños superiores Resistentes a la Obstrucción.
¿Listo para Limpiar su Agua?
No se conforme con cribas estándar que se obstruyen u oxidan. Obtenga una criba diseñada para su flujo de desechos específico.
Contacte a DAGYEE hoy para una consulta técnica, planos de dimensiones y una propuesta competitiva.
