Preguntas frecuentes sobre DAGYEE Flotación por Aire Disuelto

Sistemas de Flotación por aire disuelto (DAF) DAGYEE: Preguntas Frecuentes Integrales

Sección 1: Fundamentos y Conceptos Básicos

P1: ¿Qué es exactamente la Flotación por Aire Disuelto (DAF) y cuál es su propósito principal?

La Flotación por Aire Disuelto (DAF) es un proceso de tratamiento de agua que clarifica aguas residuales (u otras aguas) mediante la eliminación de materia suspendida como aceites o sólidos. La eliminación se logra disolviendo aire en el agua o agua residual bajo presión y luego liberando el aire a presión atmosférica en un tanque o balsa de flotación.

El propósito principal de un sistema DAF es reducir los Sólidos Suspendidos Totales (TSS), la Demanda Bioquímica de Oxígeno (DBO) y las Grasas, Aceites y Ceras (FOG) de una corriente de residuos. A diferencia de la sedimentación, que se basa en la gravedad para que los sólidos pesados se hundan, la DAF se basa en la flotabilidad para que los sólidos ligeros floten.

P2: ¿Cómo funciona realmente el proceso DAF?

El proceso opera según el principio de la Ley de Henry, que establece que la solubilidad de un gas en un líquido es directamente proporcional a la presión parcial de ese gas sobre el líquido.

La operación sigue estos pasos:

Caudal de Recirculación: Una porción del efluente clarificado se recircula, se presuriza mediante una bomba y se mezcla con aire comprimido en un vaso de saturación.
Saturación: Bajo alta presión (típicamente 4-6 bar o 60-90 psi), el aire se disuelve en el agua.
Liberación de Presión: Esta agua saturada de aire se libera en el tanque de flotación principal a través de boquillas reductoras de presión.
Formación de Microburbujas: La caída repentina de presión hace que el aire disuelto salga de la solución, formando millones de burbujas microscópicas (típicamente de 30 a 50 micrones de diámetro).
Adherencia: Estas microburbujas se adhieren a las partículas sólidas suspendidas y a las gotas de aceite.
Flotación: Las burbujas actúan como pequeños chalecos salvavidas, reduciendo la densidad de los sólidos a menos que la del agua, haciendo que floten rápidamente hacia la superficie.
Desnatado: El lodo flotante acumulado (espuma) se retira mediante un dispositivo mecánico desnatador (skimmer), mientras que el agua clara se extrae del fondo.

P3: ¿Cuál es la diferencia entre un sistema DAF y un Clarificador de Sedimentación tradicional?

Si bien ambos sistemas separan sólidos del agua, utilizan fuerzas opuestas:

Clarificadores de Sedimentación: Se basan en la gravedad. Son efectivos para sólidos pesados (arena, arenilla, lodo pesado) que se hunden naturalmente. Suelen tener una gran huella espacial y requieren largos tiempos de retención.
Sistemas DAF: Se basan en la flotabilidad. Son efectivos para partículas ligeras o de densidad neutra (algas, aceite, grasa, sólidos fibrosos) que no sedimentan fácilmente. Los sistemas DAF generalmente tienen una huella espacial mucho más pequeña y tiempos de procesamiento más rápidos que los clarificadores.

P4: ¿Qué contaminantes específicos elimina un DAF?

Los sistemas DAF son altamente eficientes en la eliminación de:

TSS (Sólidos Suspendidos Totales): Las tasas de eliminación suelen superar el 90-95%.
FOG (Grasas, Aceites y Ceras): Las tasas de eliminación a menudo superan el 95-99%.
DBO/DQO insoluble: Al eliminar los sólidos orgánicos, la demanda biológica y química de oxígeno asociada también se reduce significativamente (a menudo en un 40-70%, dependiendo de la proporción soluble vs. insoluble).
Algas: Se utiliza comúnmente en el tratamiento de agua municipal para la eliminación de florecimientos algales.
Metales Pesados: Si se precipitan químicamente de antemano, el DAF puede hacer flotar los flóculos metálicos.

Sección 2: Especificaciones Técnicas y Diseño

P5: ¿Qué es el "Agua Blanca" en el contexto de un DAF?

"Agua blanca" se refiere al caudal de recirculación después de haber sido presurizado y liberado en el tanque de flotación. Debido a que está saturado con millones de burbujas de aire microscópicas, el agua aparece lechosa o blanca. La calidad y consistencia de esta agua blanca son críticas; sin una "nube" uniforme de microburbujas, el proceso de flotación fallará.

P6: ¿Por qué es importante el tamaño de las burbujas?

El tamaño de las burbujas es un parámetro de diseño crítico.

Demasiado Grandes (>100 micrones): Las burbujas suben demasiado rápido, causando turbulencia que puede romper las estructuras de flóculo frágiles. También tienen menos superficie para que se adhieran los sólidos.
Demasiado Pequeñas (<10 micrones): Pueden no tener suficiente flotabilidad para levantar los sólidos efectivamente.
Rango Ideal (30-50 micrones): Este tamaño proporciona el equilibrio óptimo entre velocidad de ascenso y área superficial, asegurando un levantamiento suave de los sólidos sin cizallar el flóculo.

P7: ¿Qué es la relación Aire-a-Sólidos (A/S) y por qué es importante?

La relación Aire-a-Sólidos es una medida de la masa de aire liberada en relación con la masa de sólidos en el influente. Se define como:
A/S = Masa_aire / Masa_sólidos
Una relación A/S típica oscila entre 0.02 y 0.06.

Si la relación es demasiado baja, no hay suficientes burbujas para flotar todos los sólidos.
Si la relación es demasiado alta, desperdicia energía y crea turbulencia excesiva.

Calcular correctamente la relación A/S es esencial para dimensionar la bomba de recirculación y el sistema de saturación

P8: ¿Qué es la Tasa de Carga Hidráulica (HLR)?

La HLR representa el volumen de agua que fluye a través del DAF por unidad de área superficial por unidad de tiempo (por ejemplo, m³/m²/h o gpm/pie²).

Las unidades DAF estándar suelen operar entre 5 y 15 m/h.
Las unidades DAF de alta tasa (que a menudo utilizan paquetes de placas) pueden operar de 15 a 30 m/h.

Exceder la HLR de diseño resulta en "arrastre" (carryover), donde los sólidos son empujados con el efluente limpio porque la velocidad descendente del agua supera la velocidad de ascenso de las burbujas.

P9: ¿Necesito Paquetes de Placas (Lamellas) en mi DAF?

Los paquetes de placas son placas inclinadas ubicadas dentro del tanque DAF. Aumentan el área de separación efectiva sin aumentar la huella física de la máquina.

Ventajas: Permiten que la unidad maneje caudales más altos en un espacio más pequeño y fomentan un flujo laminar.
Desventajas: Pueden obstruirse si el agua residual contiene sólidos adherentes y tenaces o altos niveles de carbonato de calcio.
Veredicto: Utilice paquetes de placas para aplicaciones limpias de alto caudal. Evítelos para lodos industriales extremadamente grasosos o adherentes a menos que tenga un protocolo de limpieza robusto.

Sección 3: Tratamiento Químico (Coagulación y Floculación)

P10: ¿Puede funcionar el DAF sin productos químicos?

Técnicamente, sí, pero solo si los sólidos flotan naturalmente (como aceite libre puro). Sin embargo, para aceites emulsionados o sólidos suspendidos coloidales, el DAF solo rara vez es suficiente. El pre-tratamiento químico casi siempre es necesario para alcanzar los límites de descarga ambiental.

P11: ¿Cuál es la diferencia entre Coagulación y Floculación en un proceso DAF?

Estos son dos pasos distintos que generalmente se realizan en un floculador de tubería o tanque de mezcla antes de que el agua entre al DAF:

Coagulación: Consiste en agregar un químico (como Cloruro Férrico o PAC - Cloruro de Polialuminio) para neutralizar la carga eléctrica negativa de las partículas suspendidas. Esto permite que las partículas se unan en lugar de repelerse entre sí.
Floculación: Consiste en agregar un polímero (poli-electrolito) para unir las micropartículas coaguladas en "flóculos" más grandes y visibles (agregados). Estos flóculos grandes atrapan fácilmente las burbujas de aire y flotan rápidamente.

P12: ¿Qué es una "Prueba de Jarras" y por qué la necesito?

Una Prueba de Jarras es una simulación de laboratorio del proceso de coagulación/floculación. Es la única forma confiable de determinar:

El tipo correcto de químico a utilizar.
La dosificación óptima (ppm).
El tiempo de mezcla requerido.
La claridad anticipada del efluente.

Sin una prueba de jarras, dimensionar un DAF y predecir su rendimiento es básicamente adivinar.

P13: ¿Cómo afecta el pH al rendimiento del DAF?

El pH es crucial para la reacción química. La mayoría de los coagulantes funcionan dentro de un rango de pH específico (por ejemplo, los coagulantes a base de aluminio generalmente prefieren un pH de 6.0 a 7.0). Si el pH del agua residual fluctúa (por ejemplo, en una planta de procesamiento de alimentos con ciclos de limpieza CIP), debe instalar un paso de Neutralización de pH aguas arriba del DAF. Si el pH está fuera del rango óptimo, el flóculo no se formará y el DAF no separará los sólidos.

Sección 4: Aplicaciones e Industrias

P14: ¿Qué industrias se benefician más de la tecnología DAF?

El DAF es versátil, pero es el "estándar de oro" para:

Alimentos y Bebidas: Lácteos, mataderos, procesamiento de carne, cervecerías y producción de snacks. Estas corrientes de residuos son altas en FOG y sólidos orgánicos.
Petróleo y Gas: Tratamiento de agua de producción y agua residual de refinerías.
Pulpa y Papel: Recuperación de fibra y reciclaje de agua.
Textiles: Eliminación de color y sólidos suspendidos.
Pre-tratamiento para Desalinización Municipal: Eliminación de algas y sólidos suspendidos para proteger membranas de Ósmosis Inversa.

P15: ¿Puede el DAF manejar agua caliente?

Sí, pero la temperatura afecta la solubilidad del aire (el aire se disuelve menos efectivamente en agua caliente) y la viscosidad del agua.

Por encima de 60°C (140°F): Se necesitan consideraciones de diseño especiales. El saturrador puede necesitar operar a presiones más altas, o la tasa de recirculación puede necesitar aumentarse para compensar la menor solubilidad del aire.
Materiales: Asegúrese de que los materiales del tanque (polipropileno vs. acero inoxidable) puedan soportar la temperatura de operación.

P16: ¿Es adecuado el DAF para eliminar sólidos disueltos (TDS)?

No. El DAF es un proceso de separación física. Elimina sólidos suspendidos. No elimina sales disueltas, azúcares o minerales (TDS). Para eliminar TDS, necesitaría tratamiento biológico, evaporación o tecnologías de membranas (Ósmosis Inversa) después del DAF.

P17: ¿Cómo se compara el DAF con un Biorreactor de Membrana (MBR)?

DAF: Tratamiento primario. Elimina sólidos y grasas a granel. Económico de operar, robusto.
MBR: Tratamiento secundario/terciario. Utiliza degradación biológica + barrera física. Produce agua de calidad extremadamente alta pero es costoso, sensible al aceite/grasa y de alto mantenimiento.
Sinergia: El DAF se usa a menudo antes de un MBR para eliminar la alta carga de aceite que de otra manera ensuciaría las membranas.

Sección 5: Operación, Mantenimiento y Manejo de Lodos

P18: ¿Qué tan seco es el lodo producido por un DAF?

Una de las principales ventajas del DAF es el espesamiento de lodos. Debido a que el desnatador raspa los sólidos de la superficie (donde el agua drena naturalmente), el lodo de DAF es significativamente más seco que el lodo de sedimentación.

Lodo de DAF: Típicamente del 3% al 6% de sólidos secos.
Lodo de Sedimentación: Típicamente del 0.5% al 1% de sólidos secos.

Esta mayor concentración de sólidos significa volúmenes significativamente menores de lodo para transportar o deshidratar, reduciendo los costos de disposición.

P19: ¿Cuál es el programa de mantenimiento para un DAF?

El mantenimiento de rutina es relativamente bajo pero crítico:

Diario: Verificación visual del "agua blanca" y la claridad del efluente. Verificar bombas de dosificación química.
Semanal: Lubricar los rodamientos y transmisión por cadena del desnatador. Drenar el tanque del compresor de aire.
Mensual: Limpiar las boquillas de liberación de presión (si se obstruyen). Verificar niveles de aceite en la bomba de recirculación.
Anual: Inspeccionar el tanque interno por acumulación de sedimentos (lodo del fondo) y limpiar si es necesario. Inspeccionar sellos del vaso de saturación.

P20: ¿Necesito un sinfín/raspador de fondo?

Esto depende de su corriente de residuos.

Solo Sólidos Flotantes: Si el 99% de sus sólidos flotan (por ejemplo, aceite puro), un raspador de fondo puede no ser necesario; un diseño simple con fondo en V y una válvula de drenaje periódica es suficiente.
Sólidos Sedimentables: Si su agua residual contiene arenilla, arena o materia orgánica pesada que podría hundirse, un sinfín de fondo es obligatorio para evitar que los sólidos se acumulen y se vuelvan sépticos (se pudran) en el fondo del tanque.

P21: ¿Qué materiales de construcción debo elegir?

Acero Inoxidable (AISI 304): El estándar para alimentos y bebidas. Resistente a la corrosión y sanitario.
Acero Inoxidable (AISI 316): Requerido para agua de alta salinidad, agua residual ácida o aplicaciones marinas.
Acero al Carbón (Recubierto con Epoxi): Una opción rentable para aplicaciones industriales generales no corrosivas (por ejemplo, campos petroleros).
Polipropileno/Plástico: Excelente para entornos de alta corrosión (ácidos/bases fuertes) o caudales más pequeños.

Sección 6: Solución de Problemas Comunes

P22: Mi efluente está turbio. ¿Qué está mal?

Un efluente turbio generalmente apunta a una falla química o física:

Desequilibrio Químico: Verifique sus bombas de dosificación. ¿Está agregando suficiente coagulante? ¿Es correcto el pH? Realice una nueva prueba de jarras.
Cizallamiento: ¿Está mezclando demasiado agresivamente aguas arriba? Podría estar rompiendo los flóculos antes de que entren al DAF.
Sobrecarga Hidráulica: ¿Está haciendo pasar más agua a través del sistema de lo que fue diseñado?

P23: Los sólidos no flotan; están simplemente suspendidos en el medio.

Esto probablemente sea un problema de la Relación Aire-a-Sólidos.

Verifique el Agua Blanca: ¿Está funcionando la bomba de recirculación? ¿Está funcionando el compresor?
Boquillas: ¿Están obstruidas las boquillas de inyección?
Saturator: ¿Está el saturador anegado (lleno de agua sin cabeza de aire)? Es posible que necesite ajustar el control de nivel en el tanque de saturación.

P24: Tengo espuma excesiva en la parte superior del DAF.

Si bien algo de espuma es normal, la espuma excesiva e hinchada puede ser causada por:

Surfactantes: Altos niveles de jabones o detergentes en el agua de limpieza.
Presión de Aire: Liberación excesiva de aire.
Solución: Es posible que necesite un agente antiespumante (químico) o boquillas de pulverización de agua para reducir la espuma.

P25: ¿Por qué el lodo se está arrastrando hacia el vertedero de agua limpia?

Velocidad del Desnatador: El desnatador podría estar funcionando demasiado lento, permitiendo que el manto de lodo se vuelva demasiado profundo y fluya bajo la pantalla deflectora. Aumente la velocidad del desnatador.
Tasa de Recirculación: Si el caudal de recirculación es demasiado alto, crea turbulencia que arrastra el lodo hacia abajo.
Carga de Sólidos: La carga de sólidos del influente ha aumentado bruscamente más allá de la capacidad de diseño.

Sección 7: Consideraciones Comerciales y de Compra

P26: ¿Cómo dimensiono un sistema DAF para mi instalación?

Nunca dimensione un DAF únicamente por caudal (por ejemplo, "Necesito una máquina de 10 m³/h"). Debe considerar:

Caudal Máximo (Pico): El pico máximo de caudal, no solo el promedio.
Carga de Sólidos (TSS): Una máquina que maneja 100 ppm de TSS es muy diferente de una que maneja 5,000 ppm de TSS.
Calidad de Salida Deseada: ¿Está descargando a un alcantarillado (límites flexibles) o a un río (límites estrictos)?

Consulte con el fabricante para calcular la carga de área superficial y la tasa de carga de sólidos.

P27: ¿Cuál es el ROI (Retorno de la Inversión) típico para un DAF?

El ROI proviene de tres fuentes:

Reducción de Recargos: Los municipios cobran multas elevadas por altas descargas de TSS/DBO/FOG. Un DAF puede eliminar estos recargos, pagándose a sí mismo a menudo en 6 a 18 meses.
Recuperación de Producto: En lácteos o fábricas de papel, los sólidos recuperados (grasa de mantequilla o pulpa) a veces pueden revenderse o reutilizarse.
Reutilización de Agua: Tratar el agua permite reciclarla para lavado o irrigación, reduciendo las facturas de servicios de agua dulce.

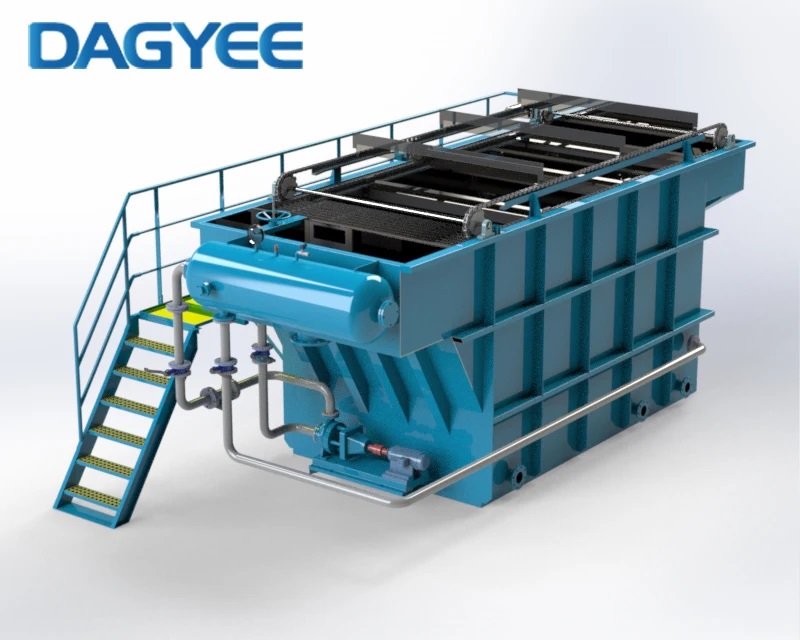

P28: ¿Qué incluye un paquete DAF estándar?

Un sistema DAF completo generalmente incluye:

El Tanque de Flotación principal (con desnatador y sinfín de fondo).
La Bomba de Recirculación (alta presión).
El Vaso de Saturación de Aire (ASV).
El Compresor de Aire.
El Panel de Control (PLC/HMI).

Opcional pero recomendado: Floculador de Tubería, Skids de Dosificación Química y Bombas de Alimentación.

P29: ¿Cuánta energía consume un DAF?

Los sistemas DAF son generalmente energéticamente eficientes. Los principales consumidores de energía son:

Bomba de Recirculación: El mayor consumidor (típicamente funciona continuamente).
Compresor de Aire: Funciona intermitentemente.
Motor del Desnatador: Consumo muy bajo.

En comparación con los sopladores biológicos en el tratamiento aeróbico, el consumo de energía del DAF es bajo.

P30: ¿Qué información necesito proporcionar para obtener un presupuesto?

Para obtener un presupuesto preciso, proporcione:
