Mezclador Estático de UPVC: Señales de Avería, Diagnóstico y Guía de Mantenimiento Preventivo
Introducción
Los equipos de mezclado estático en línea fabricados en cloruro de polivinilo no plastificado (UPVC) se han convertido en infraestructura estándar en plantas municipales de tratamiento de agua, estaciones industriales de dosificación química, líneas de acondicionamiento de aguas residuales e instalaciones de procesamiento químico de carga ligera. A diferencia de los equipos de mezclado accionados por motor, los mezcladores estáticos de UPVC cuentan con deflectores helicoidales internos fijos que dividen, retuercen y recombinan continuamente las corrientes de fluido. Al carecer de componentes rotativos, reducen los costes energéticos de operación y eliminan la sustitución periódica de rodamientos o juntas de estanqueidad.
Las ventajas materiales del UPVC virgen son ampliamente reconocidas: coste inicial competitivo, estructura ligera, resistencia fiable a ácidos y álcalis diluidos, además de un montaje sencillo en obra con accesorios de tubería plástica estándar. Aun así, los operadores de planta y diseñadores de sistemas suelen ignorar los límites operativos del polímero rígido de UPVC. Una especificación incorrecta, una instalación descuidada, variaciones en las condiciones de proceso y el abandono de las comprobaciones rutinarias generan gradualmente defectos en el equipo. Pequeñas anomalías iniciales suelen evolucionar hasta la avería total del mezclador, provocando inestabilidad en la calidad del agua, fugas imprevistas en la tubería, paradas de producción no programadas y posibles riesgos de seguridad.
Esta guía práctica del sector clasifica los síntomas de alerta precoz visibles de fallos en los mezcladores estáticos de UPVC, analiza en profundidad los mecanismos de avería subyacentes, ofrece procedimientos de resolución de problemas aplicables y establece rutinas de mantenimiento estructuradas. El contenido está dirigido a ingenieros de procesos, contratistas de aguas residuales, equipos de mantenimiento en obra y especialistas en adquisición de equipos, con el fin de minimizar los tiempos de parada no planificados y prolongar la vida útil de los mezcladores.
1. Limitaciones materiales fundamentales que provocan averías en los mezcladores estáticos de UPVC
Antes de analizar los fallos en obra, es fundamental comprender las propiedades físicas y químicas del UPVC que diferencian sus modos de avería de los mezcladores de acero inoxidable, CPVC o PVDF. Cada fallo registrado en campo está estrechamente vinculado a estas limitaciones intrínsecas.
El UPVC virgen es un termoplástico rígido amorfo con resistencia a la tracción moderada, pero baja tenacidad bajo estrés continuo. Su temperatura máxima de trabajo continuo oscila generalmente entre 45 °C y 50 °C. Si la temperatura del medio supera los 60 °C durante periodos prolongados, las cadenas poliméricas se degradan rápidamente, provocando amarillamiento superficial, endurecimiento y fragilidad. A bajas temperaturas ambientales, el UPVC se vuelve aún más quebradizo; un ligero impacto mecánico o un par de apriete desigual en el montaje pueden generar microfisuras invisibles en las uniones.
Químicamente, el UPVC resiste la mayoría de los medios corrosivos inorgánicos de baja concentración, pero no soporta disolventes aromáticos, cetonas, ésteres y agentes oxidantes de alta concentración. El contacto prolongado con productos químicos incompatibles induce fisuración por estrés ambiental e hinchamiento del material. Las superficies expuestas sufren un envejecimiento acelerado bajo radiación ultravioleta directa. Además, la estructura de tubería plástica soporta una presión nominal limitada, y los golpes de ariete repetidos generan daños por fatiga en las roscas y los hombros de las uniones.
Los diseñadores de sistemas deben integrar estas limitaciones en el diseño inicial del proyecto. Muchas averías evitables se deben a ignorar los umbrales de funcionamiento del UPVC durante la fase de especificación.

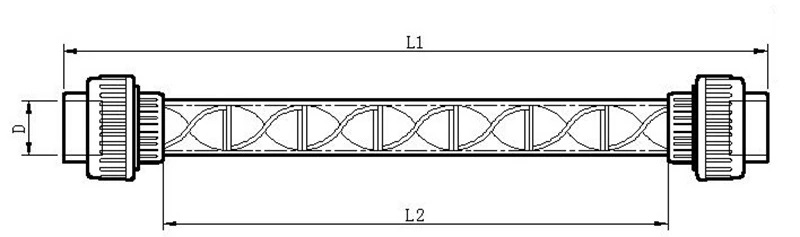

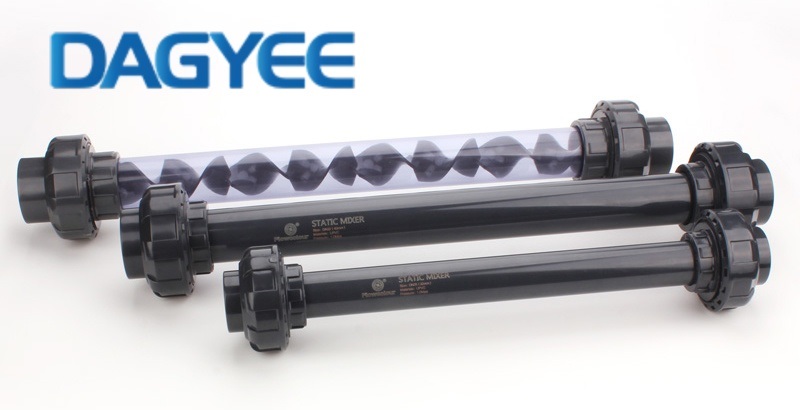

1.1 Tabla de referencia de especificaciones técnicas para mezcladores estáticos de UPVC tipo unión estándar
Tabla 1: Parámetros técnicos clave de mezcladores estáticos de UPVC con conexión de unión
| Elemento de parámetro | Especificación estándar | Notas sobre límites operativos |
|---|---|---|
| Material principal | UPVC grado virgen | El UPVC reciclado reduce notablemente el rendimiento antienvejecimiento |

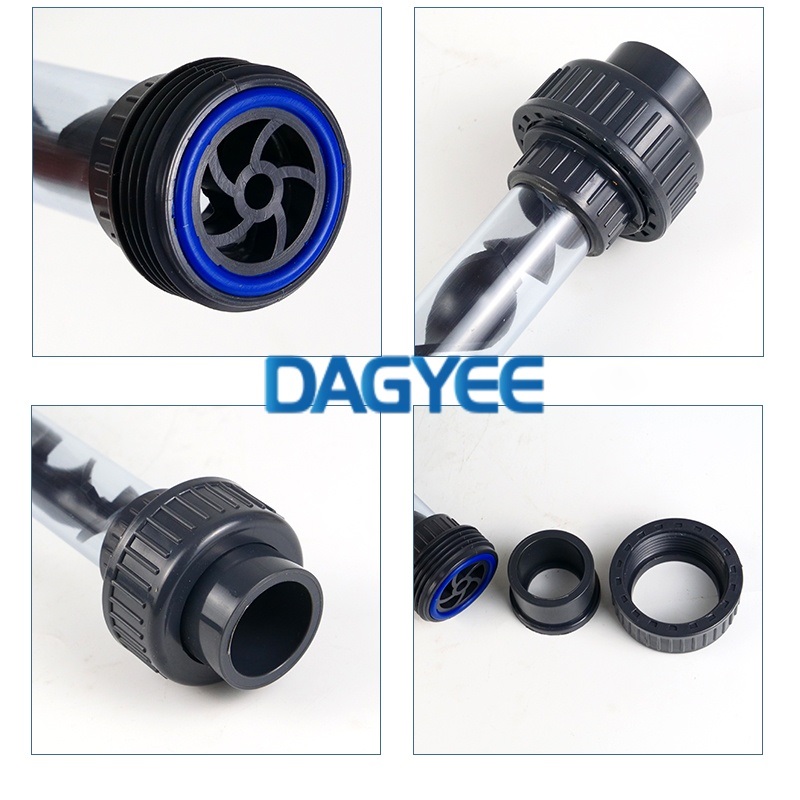

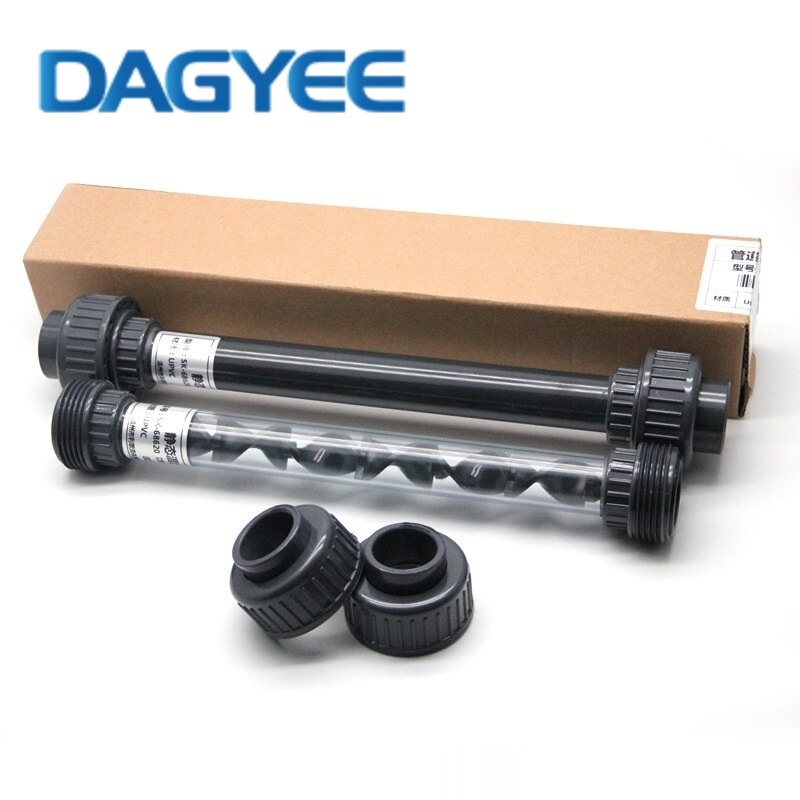

| Material del elemento interno | Elementos helicoidales integrados de UPVC | Las estructuras ensambladas por piezas presentan mayor riesgo de desprendimiento de componentes |
| Tipo de conexión | Enchufe de unión de UPVC / extremo roscado | Los extremos roscados son más propensos a fisurarse con un par de apriete excesivo |
| Presión nominal | PN10 | Las sobrepresiones transitorias superiores a 1,5 veces la presión nominal provocan fracturas por fatiga |
| Temperatura de trabajo continuo | 0 ~ 45 °C | La temperatura pico breve no debe superar los 50 °C |
| Medios permitidos | Ácido diluido, álcali diluido, agua neutra, coagulante, solución de dosificación desinfectante | No apto para fluidos con contenido de disolventes |
| Tamaños disponibles | DN15 ~ DN200 | Los modelos de gran diámetro requieren soportes adicionales para la tubería |
| Posición de instalación recomendada | Tramo recto de tubería | Se requieren ≥5 diámetros rectos aguas arriba y ≥3 diámetros rectos aguas abajo |
| Junta de estanqueidad compatible | EPDM | Sustituir por FPM si el medio contiene sustancias fuertemente oxidantes |
2. Averías habituales del mezclador estático de UPVC, señales de alerta, causas raíz y soluciones prácticas
Las averías en obra rara vez aparecen de forma repentina. La mayoría de los fallos emiten señales de alerta precoz continuas que los equipos de mantenimiento pueden detectar durante las rondas de inspección rutinarias. La siguiente clasificación cubre los problemas más frecuentes encontrados en las tuberías de dosificación de tratamiento de agua.
2.1 Rendimiento de mezclado irregular
Señales de alerta observables: Los datos de monitorización en línea aguas abajo muestran valores de pH inestables, concentraciones de cloro residual inconsistentes o resultados de flocculación fluctuantes, incluso cuando el caudal de la bomba se mantiene estable. Los operadores pueden observar estratificación visible del fluido, canales de flujo sin mezclar en forma de bandas largas y burbujas de aire atrapadas saliendo de la salida del mezclador. En tuberías de dosificación de varios componentes, los agentes químicos no se dispersan uniformemente en la corriente principal de agua.
Causas raíz: Sedimentos, incrustaciones, cristalización de productos químicos y acumulación de floculantes poliméricos se adhieren a la superficie de los componentes helicoidales internos y reducen la sección eficaz de flujo. En casos graves, los depósitos sólidos obstruyen los espacios entre los deflectores de mezclado. Otro factor principal es la selección incorrecta del modelo: si el número de elementos de mezclado no se adapta a la viscosidad del fluido o la velocidad de flujo se aleja mucho del rango de diseño, se produce canalización en el interior del tubo mezclador. Un trazado inadecuado, como instalar el mezclador inmediatamente después de codos, tes o válvulas de regulación, genera interferencias turbulentas y debilita la eficiencia de mezclado. Los deflectores internos parcialmente deformados o desprendidos también alteran la ruta predefinida de división del fluido.
Soluciones de resolución: Cierre las ramas de tubería correspondientes, libere completamente la presión interna y desmonte las uniones para una inspección completa. Limpie los depósitos acumulados con agentes desincrustantes suaves; evite cepillos metálicos rígidos que rayen las superficies de UPVC y generen puntos de concentración de tensiones. Compruebe cada componente helicoidal en busca de deformaciones y desplazamientos. Los elementos dañados deben sustituirse directamente. Recalcule los parámetros de caudal del proceso y actualice a un mezclador con unidades de mezclado adicionales para medios de dosificación de alta viscosidad. Ajuste el trazado de la tubería para reservar tramos rectos adecuados y alejarse de accesorios que alteren el flujo. Para proyectos que gestionan aguas residuales con alto contenido de sólidos suspendidos, seleccione estructuras helicoidales de espacios abiertos para reducir los riesgos de incrustación.
2.2 Aumento gradual de la caída de presión en la tubería
Señales de alerta observables: Con un caudal de funcionamiento fijo, la carga de trabajo de la bomba aumenta lentamente y la contrapresión de la tubería sigue subiendo. A lo largo de semanas o meses, el caudal máximo de transporte del sistema disminuye gradualmente sin fallos mecánicos en la bomba.
Causas raíz: La obstrucción parcial interna reduce la sección transversal eficaz del canal de mezclado. Los residuos de obra que entran en la tubería durante la puesta en marcha suelen alojarse en el extremo frontal de los deflectores helicoidales. Las incrustaciones que se engruesan cada año también aumentan la resistencia del fluido. Algunos proyectos seleccionan mezcladores sobredimensionados, lo que genera una pérdida energética innecesaria con caudales reales bajos.
Soluciones de resolución: Registre los datos de diferencia de presión entre entrada y salida durante las inspecciones regulares. Establezca un umbral de alerta: programe el desmontaje y limpieza cuando la caída de presión aumente un 30 % respecto a los registros de puesta en marcha inicial. Instale filtros en Y aguas arriba del mezclador estático de UPVC para agua bruta con abundantes sólidos suspendidos, con el fin de retener partículas grandes. Si las especificaciones del equipo no se adaptan a las condiciones prácticas de funcionamiento, sustituya el mezclador por unidades de tamaño adecuado para reducir el consumo energético a largo plazo.
2.3 Fugas en uniones y conexiones roscadas
Señales de alerta observables: Gotas lentas de agua aparecen alrededor de las tuercas de unión y se extienden manchas húmedas por las superficies de estanqueidad. La gravedad de la fuga empeora durante los ciclos de fluctuación de presión o cambios de temperatura. Tras el mantenimiento de la tubería, las fugas suelen reaparecer poco después de reiniciar el sistema.
Causas raíz: Un par de apriete excesivo durante el montaje genera microfisuras invisibles en las superficies de unión del UPVC. Muchos técnicos en obra aplican fuerza según la experiencia, sin reconocer la baja capacidad de tracción del plástico rígido. Juntas de estanqueidad envejecidas, mal colocadas o extruidas rompen la interfaz de sellado. La falta de soportes para la tubería deja el mezclador suspendido; el peso de la tubería y la vibración continua del flujo generan una tracción persistente en las secciones de conexión. La alineación forzada durante la instalación de la tubería introduce tensión cortante a largo plazo en las carcasas del mezclador. Los medios químicos incompatibles también provocan hinchamiento de la junta y fallo de estanqueidad.
Soluciones de resolución: Estandarice las operaciones de montaje: apriete primero las tuercas de unión a mano y, a continuación, gírelas un cuarto o medio de vuelta con llave fija. Quede estrictamente prohibido el apriete con fuerza bruta. Sustituya las juntas envejecidas y verifique la compatibilidad química entre los materiales de sellado y el fluido de proceso. Añada soportes fijos a menos de 0,5 metros a ambos lados del mezclador para eliminar la tensión por suspensión. Ajuste los tramos de tubería desalineados; nunca arrastre las tuberías para adaptarlas a las interfaces del mezclador.
2.4 Amarillamiento de la carcasa, microfisuras y riesgo de rotura
Señales de alerta observables: La pared exterior del tubo mezclador de UPVC se vuelve gradualmente amarilla o marrón. Bajo la incidencia de luz, se aprecian finas microfisuras en forma de telaraña. Las grietas finas aparecen inicialmente en la base de las roscas y los hombros de las uniones, y se expanden progresivamente. Un ligero impacto externo puede provocar una rotura repentina una vez que las fisuras se propagan.
Causas raíz: El funcionamiento prolongado por encima de la temperatura nominal acelera el envejecimiento del polímero. Los mezcladores instalados al aire libre sin fundas protectoras reciben radiación ultravioleta continua. Se produce fisuración por estrés ambiental cuando el UPVC entra en contacto con sustancias orgánicas incompatibles. Los golpes de ariete y sobrepresiones transitorias frecuentes acumulan fatiga en el material. El UPVC reciclado de baja calidad carece de aditivos antienvejecimiento eficaces.
Soluciones de resolución: Detenga el funcionamiento inmediatamente si detecta microfisuras. Las estructuras de UPVC con fisuras no se pueden reparar de forma fiable con adhesivos; es necesario sustituir el mezclador completo. Envuelva los equipos instalados al aire libre con fundas protectoras resistentes a los rayos UV para bloquear la luz solar directa. Reevalúe la compatibilidad química del medio; cambie a equipos de mezclado de CPVC o PVDF si el fluido de proceso contiene disolventes. Instale dispositivos de alivio de sobrepresiones para suprimir los impactos de ariete. Priorice productos fabricados con UPVC virgen durante la adquisición de equipos.
2.5 Desprendimiento y rotura de los elementos internos de mezclado
Señales de alerta observables: La uniformidad del mezclado empeora de repente y la diferencia de presión fluctúa de forma irregular sin señales evidentes de obstrucción. En la inspección tras desmontaje, se detectan deflectores helicoidales sueltos, fracturados o deslizándose por el tubo mezclador. Fragmentos de plástico rotos pueden circular aguas abajo y obstruir válvulas o sensores.
Causas raíz: Insuficiente resistencia de soldadura o apriete entre los elementos de mezclado y los anillos de posicionamiento. El fluido con partículas sólidas abrasivas genera un impacto de desgaste continuo en los deflectores. Las sobrepresiones instantáneas golpean repetidamente el extremo frontal de los componentes internos.
Soluciones de resolución: Las piezas internas rotas no se pueden reparar; los operadores deben programar la sustitución de los componentes. Instale instalaciones de prefiltración para fluidos con partículas abrasivas. Consulte a los proveedores de equipos y seleccione elementos de mezclado moldeados integrales en lugar de estructuras ensambladas sueltas para entornos de trabajo severos.
2.6 Obstrucción interna y cristalización del medio
Señales de alerta observables: El caudal eficaz disminuye de forma constante y la contrapresión aumenta periódicamente. Reiniciar la tubería tras paradas prolongadas resulta complicado, ya que los depósitos solidificados ocupan parte de los canales de mezclado.
Causas raíz: Las lechadas de cal, las soluciones de floculante y el agua bruta con minerales generan depósitos cristalinos en los espacios entre los deflectores helicoidales. La parada estática sin lavados rutinarios permite que el fluido residual reaccione y se solidifique en el interior del mezclador. Las partículas sólidas sobredimensionadas entran en el tubo mezclador y quedan atrapadas.
Soluciones de resolución: Elabore procedimientos regulares de lavado en línea para las tuberías de dosificación química. Realice una limpieza completa antes de paradas prolongadas del sistema. Instale filtros aguas arriba para retener impurezas sólidas grandes. Seleccione mezcladores helicoidales de estructura abierta para medios propensos a la incrustación y cristalización.
3. Flujo de trabajo estandarizado paso a paso para el diagnóstico de averías en mezcladores estáticos de UPVC
El desmontaje aleatorio desperdicia mano de obra de mantenimiento y aumenta el riesgo de daños secundarios en los componentes de UPVC.
Los equipos de mantenimiento deben seguir esta lista de comprobación ordenada para localizar las causas raíz de forma eficiente.
Tabla 2: Lista de comprobación sistemática de diagnóstico de averías del mezclador estático de UPVC
| Orden de inspección | Contenido de inspección | Criterio de valoración y orientación de actuación |
|---|---|---|
| 1 | Verificar parámetros reales de proceso | Compare el caudal, temperatura, presión y composición del medio reales con la hoja de datos de diseño del mezclador. Detenga el funcionamiento si las condiciones de trabajo superan los límites nominales |
| 2 | Inspeccionar equipos auxiliares de tubería | Compruebe el estado de funcionamiento de la bomba, el grado de apertura de las válvulas y la obstrucción del filtro aguas arriba; elimine primero los fallos externos del sistema |
| 3 | Registrar datos de diferencia de presión | Compare la caída de presión actual con el valor de referencia de puesta en marcha para evaluar la posibilidad de obstrucción interna |
| 4 | Aislamiento de seguridad y liberación de presión | Cierre las válvulas de aislamiento, libere la presión de la tubería; queda estrictamente prohibido desmontar bajo presión |
| 5 | Inspección visual tras desmontaje | Compruebe fisuras en la carcasa, integridad de la junta, grosor de incrustaciones y completitud de los elementos internos de mezclado |
| 6 | Realizar tareas de mantenimiento | Efectúe la limpieza, sustitución de juntas o cambio del mezclador según los resultados de la inspección |
| 7 | Repuesta en marcha y monitorización | Recupere el funcionamiento de la tubería y controle continuamente el efecto de mezclado y la caída de presión durante 2–4 horas para confirmar la eliminación de la avería |
Recordatorio de seguridad: Debe integrarse en las normas de operación diarias. El desmontaje bajo presión puede expulsar fragmentos rotos de UPVC y causar lesiones corporales. El personal de mantenimiento debe llevar guantes protectores y gafas de seguridad durante toda la inspección.
4. Plan de mantenimiento preventivo cíclico
Las inspecciones planificadas regulares reducen eficazmente la probabilidad de averías repentinas y prolongan la vida útil del equipo.
La frecuencia de mantenimiento se puede ajustar según las características de incrustación del medio y la carga de funcionamiento.
Tabla 3: Ciclo de mantenimiento planificado para mezcladores estáticos de UPVC
| Frecuencia de mantenimiento | Elementos de inspección y mantenimiento | Escenarios de aplicación |
|---|---|---|
| Ronda de inspección mensual | Comprobar fugas en uniones, vibración de la tubería; registrar diferencia de presión entre entrada y salida | Dosificación general de agua, tuberías municipales con baja tendencia a la incrustación |
| Inspección media trimestral | Desmontar y limpiar los elementos internos de mezclado; comprobar microfisuras en la superficie de UPVC; evaluar el estado de envejecimiento de las juntas | Tratamiento de aguas residuales, líneas de dosificación con ligero riesgo de incrustación |
| Revisión integral anual | Inspección visual completa general; sustituir de forma preventiva las juntas de estanqueidad envejecidas; evaluar la estabilidad de los soportes de tubería | Todos los entornos de instalación, especialmente tuberías expuestas al aire libre |
Para proyectos con alta tendencia a la incrustación que gestionan lechada de cal o agua de alta dureza, acorte el ciclo de inspección trimestral a cada dos meses. Mantenga registros de mantenimiento completos para seguir las tendencias de envejecimiento del equipo año tras año.
5. Errores críticos de especificación e instalación que se deben evitar
Muchas averías se originan en la fase inicial del proyecto, no por desgaste normal durante la operación.
Los ingenieros deben estar atentos a estas operaciones incorrectas habituales.
a) No instale mezcladores estáticos de UPVC con temperatura continua superior a 45 °C.
b) Evite acoplar el equipo a tuberías que transporten medios ricos en disolventes.
c) Nunca apriete en exceso las uniones durante la instalación.
d) Reserve tramos rectos suficientes aguas arriba y abajo; omitir este paso debilitará permanentemente la eficiencia de mezclado.
e) Instale soportes adecuados para la tubería para evitar que el mezclador soporte el peso de suspensión de la tubería.
f) No reduzca la cantidad de elementos internos de mezclado solo para reducir costes de adquisición, lo que provoca resultados de mezclado deficientes de forma permanente.
g) Cubra los mezcladores instalados al aire libre para evitar la exposición continua a radiación ultravioleta.
6. Conclusión
Los mezcladores estáticos en línea de UPVC ofrecen una excelente relación coste-rendimiento para tareas de mezclado de fluidos de corrosión baja y media en tratamiento de agua y dosificación química industrial. Casi todas las averías habituales presentan indicadores de alerta identificables, entre los que destacan la eficiencia de mezclado inestable, fluctuaciones anómalas de presión, goteo en uniones y fisuración de la superficie plástica.
Al gestionar las averías del equipo, los equipos de mantenimiento deben clasificar claramente las causas raíz: confirmar si los fallos se deben a una inadaptación de los parámetros de proceso, instalación incorrecta, incompatibilidad con el medio, acumulación de incrustaciones o envejecimiento del material. La resolución oportuna combinada con el mantenimiento preventivo cíclico maximiza la vida útil del equipo. Cuando las condiciones de proceso superan los límites materiales del UPVC, los responsables del proyecto deben considerar actualizar a equipos de mezclado estático de CPVC, PVDF o acero inoxidable para prevenir accidentes imprevistos en la tubería.
Nuestro equipo de ingeniería ofrece soluciones personalizadas de mezclador estático de UPVC, incluidas estructuras de elementos variables, ajuste de tamaños especiales y verificación de parámetros técnicos. Contacte con nosotros para obtener planos de equipos de mezclado estático adaptados al proceso y recomendaciones de instalación en obra para sus proyectos de tratamiento de agua y dosificación química.
