Explicación Detallada del Dispositivo DAF de Flotación por Aire Disuelto Super | Principios Técnicos, Estructura del Proceso, Ventajas Industriales y Parámetros de Selección
En los procesos productivos de industrias como la fabricación de papel, imprenta, procesamiento de alimentos, petroquímica y química del carbón, la alta concentración de sólidos en suspensión, aguas residuales con aceites y coloides son problemas de contaminación comunes. Especialmente para las pequeñas y medianas empresas manufactureras, los equipos tradicionales de tratamiento de aguas residuales presentan generalmente problemas como altos costos de inversión, alto consumo energético operativo, baja capacidad de tratamiento y un mantenimiento engorroso. La mayoría de los equipos importados de gama alta para el tratamiento de aguas residuales son costosos, lo que dificulta que las pequeñas y medianas empresas asuman la inversión inicial; mientras que los equipos tradicionales nacionales tienen efectos limitados de tratamiento y elevados costos operativos a largo plazo en electricidad y productos químicos. Muchas empresas solo pueden ponerlos en marcha de forma intermitente para cumplir con las inspecciones medioambientales, sin lograr un vertido estable conforme a la normativa ni la reutilización del agua.
En respuesta a los problemas actuales de la industria en el tratamiento de aguas residuales industriales, el dispositivo DAF de superFlotación por aire disuelto que se presenta en este artículo se basa en la tecnología mejorada de aire disuelto a presión, optimiza la estructura de generación de microburbujas y la lógica de mezcla aire-agua, rompiendo por completo los cuellos de botella técnicos de los equipos de flotación por aire tradicionales. En comparación con los equipos convencionales de flotación por aire de poca profundidad, flotación por vórtice y flotación por aire disperso, este dispositivo presenta ventajas fundamentales como una alta tasa de utilización del aire disuelto, gran capacidad de tratamiento, bajo consumo energético, operación sencilla y amplia adaptabilidad. Puede tratar eficazmente aguas residuales con alta concentración de sólidos en suspensión, aguas con aceites y aguas residuales coloidales, y es ampliamente aplicable a diversos escenarios de tratamiento de aguas residuales industriales y reutilización de agua regenerada. Constituye un equipo preferente para el tratamiento de aguas residuales para pequeñas y medianas empresas industriales, con bajo costo y alta estabilidad.
I. Principios Técnicos Centrales del DAF (Flotación por Aire Disuelto Super) de Flotación por Aire Disuelto

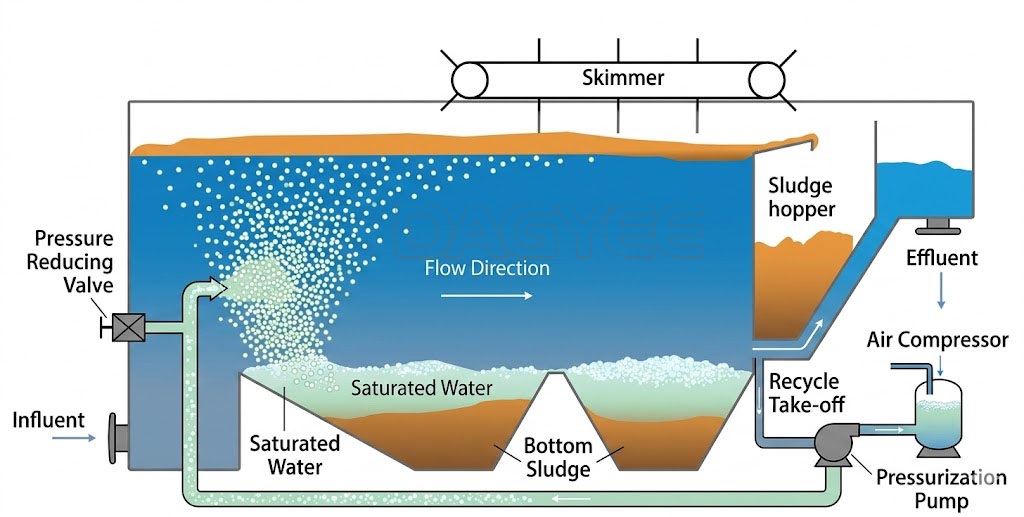

La lógica central de la tecnología de purificación de agua por flotación por aire disuelto es utilizar las micro-burbujas densas generadas por la despresurización del agua a alta presión con aire disuelto para adsorber los flóculos suspendidos, partículas coloidales e impurezas de aceite en el cuerpo de agua, cambiando la densidad general de las impurezas, haciendo que floten hacia la superficie para formar lodos, y luego separarse automáticamente mediante el sistema de raspado de lodos para lograr la purificación del agua. El efecto de tratamiento del equipo de flotación por aire disuelto depende principalmente de tres indicadores: el diámetro de las micro-burbujas, la densidad del grupo de burbujas y la uniformidad de las burbujas. Estos tres determinan directamente la capacidad de flotación del cuerpo de agua unitario y la eficiencia de purificación.
Bajo condiciones de presión normal, la solubilidad del aire en el agua es solo del 1.8%. Bajo presión convencional (0.3 MPa), la solubilidad puede aumentar al 5.4%. Las deficiencias técnicas de los equipos de flotación por aire tradicionales no son un volumen de aire disuelto insuficiente, sino una tasa de utilización del aire disuelto extremadamente baja. Las micro-burbujas producidas por los equipos convencionales generalmente tienen un diámetro superior a 50 μm, y las burbujas super grandes ascienden demasiado rápido, rompiendo fácilmente los flóculos del agua y no pudiendo adsorber partículas finas en suspensión. Una gran cantidad de aire disuelto se desperdicia de manera ineficiente, lo que finalmente resulta en un efecto de tratamiento deficiente y un grave desperdicio de energía.
El dispositivo DAF de flotación por aire disuelto super reconfigura la estructura de mezcla aire-agua y la lógica de liberación de energía, controlando con precisión el diámetro de las micro-burbujas alrededor de 1 μm. Según la conversión física, el mismo volumen de micro-burbujas de 100 μm se puede descomponer en 1 millón de micro-burbujas de 1 μm, aumentando significativamente la densidad del grupo de burbujas y la uniformidad de la cobertura. Puede adsorber completamente partículas finas en suspensión, aceite emulsionado, hidróxidos metálicos y otras impurezas en el rango de 1-30 μm, permitiendo que el limitado aire disuelto ejerza el máximo efecto de purificación del agua, resolviendo por completo los problemas de la industria de baja precisión de tratamiento, desperdicio de aire disuelto y rotura de flóculos en la flotación por aire tradicional.
II. Ventajas Técnicas Clave del Equipo de Floculación por Aire con Disolvente Super Soluble DAF
1. Eficiencia de tratamiento ultra alta, con una precisión de purificación de agua que supera con creces a la de los equipos tradicionales.
El equipo utiliza el "volumen de flotación unitario" como indicador técnico central, que se refiere al peso de las impurezas secas que pueden flotarse por unidad de volumen de agua con aire disuelto. Es el estándar fundamental para medir la calidad de la flotación por aire. Los equipos de flotación por aire tradicionales tienen un diámetro de burbuja superior a 50 μm, y más del 85% de las burbujas mayores de 100 μm son ineficaces. La densidad del grupo de burbujas es inferior a 10⁸ por m³, y las burbujas son escasas y de tamaño desigual, lo que resulta en una estabilidad de flotación extremadamente pobre.
El equipo de floculación por aire con disolvente super soluble DAF optimiza la estructura de generación de burbujas, logrando que el diámetro de las microburbujas se estabilice alrededor de 1 μm. La densidad del grupo de burbujas supera 10² por cm³, su tamaño es uniforme, su velocidad de ascenso es suave y no impactará ni romperá las partículas floculadas. Las densas microburbujas pueden cubrir completamente las partículas finas en suspensión y las impurezas coloidales, mejorando significativamente la tasa de adsorción por flotación, asegurando una calidad del efluente estable y conforme a las normas, y cumpliendo directamente con los requisitos para la reutilización en la producción y el vertido conforme a la normativa.
2. La tasa de utilización del disolvente es casi del 100%, reduciendo significativamente el consumo de energía operativa.
La tasa de utilización del disolvente es la clave central para distinguir la flotación por aire de gama alta de la flotación por aire tradicional. La flotación por aire cóncava tradicional tiene una tasa de utilización del disolvente de solo el 10%, y los equipos simples de flotación por aire de las primeras generaciones tienen una tasa de utilización inferior al 6%. Una gran cantidad de aire disuelto a alta presión se pierde sin participar en la reacción de flotación, lo que resulta en un doble desperdicio de energía y recursos.
La investigación de la industria muestra que solo las burbujas más pequeñas que el diámetro de las partículas en suspensión pueden lograr una adsorción efectiva. Los diámetros de las partículas en suspensión de las aguas residuales industriales que son difíciles de sedimentar de forma natural son principalmente de 10-30 μm, y los diámetros de las emulsiones son de solo 0.25-2.5 μm. Las microburbujas de 1 μm generadas por el equipo DAF pueden cubrir todos los tipos de partículas finas de impurezas, logrando una adsorción precisa, y la tasa de utilización del disolvente es casi del 100%. En comparación con los equipos tradicionales, no es necesario aumentar ciegamente la presión del aire disuelto y aumentar el consumo de energía, y el efecto de purificación del agua se puede duplicar, reduciendo los costos operativos desde la raíz.
3. Capacidad de tratamiento ultraalta, adecuada para aguas residuales con alta concentración de contaminantes.
Los equipos tradicionales de flotación por aire tienen una capacidad de tratamiento limitada y solo pueden tratar de forma estable aguas residuales de baja concentración con un contenido de SS de 1000 mg/L o menos. Frente a aguas blancas de papel de alta concentración, aguas turbias químicas y aguas residuales mineras, entre otros, los cuerpos de agua altamente contaminantes son propensos a obstrucciones, fallos en la flotación y efluentes fuera de norma.
El dispositivo DAF de superdisolvente y floculación por aire rompe el límite de carga y puede tratar de forma estable aguas residuales de altísima concentración con un contenido de sólidos en suspensión (SS) de 5000 a 20000 mg/L. Cuanto mayor es la carga contaminante, más evidente es la ventaja de ahorro energético por tonelada de agua tratada, adaptándose perfectamente a escenarios de tratamiento de aguas residuales en industrias de alta contaminación como la papelera, química, química del carbón y procesamiento de metales, llenando el vacío técnico donde la flotación por aire tradicional no puede manejar aguas residuales de alta concentración.
4. Diseño compacto de aire disuelto a presión, pequeño volumen con gran capacidad de tratamiento.
Los equipos tradicionales de flotación por aire se basan en el tiempo de retención hidráulica como criterio de diseño principal, lo que resulta en grandes volúmenes de tanques, amplias superficies de instalación y altos costos de construcción. El equipo DAF de superfloculación por aire abandona la lógica de diseño tradicional y adopta una estructura premexcluida de agua-aire de cuatro etapas, aumentando significativamente el área de contacto entre el aire y el agua, permitiendo que ambos se fusionen rápidamente en un estado homogéneo en un corto período de tiempo, logrando así la ventaja de diseño de pequeño volumen y gran capacidad de tratamiento. La estructura del equipo es compacta, ocupa menos espacio, es fácil de instalar y no requiere grandes reformas constructivas, siendo adecuado para la renovación de estaciones de tratamiento de aguas residuales pequeñas y medianas con equipos obsoletos y espacio limitado.
5. Generador de burbujas dedicado de alto rendimiento, que elimina la fusión y fallo de las burbujas.
El generador de burbujas es el componente central del equipo de flotación por aire, ya que determina directamente la calidad de las microburbujas. Los equipos tradicionales de generación de burbujas por tipo impulsor o rotativo dependen de la fuerza de cizallamiento mecánica para romper el aire, lo que no solo no puede generar microburbujas de menos de 10 μm, sino que además rompe por la fuerza los floculantes del agua, destruyendo la base de la purificación del agua. Al mismo tiempo, los dispositivos de liberación comunes tienen baja eficiencia de disipación de energía y una velocidad de disipación lenta, siendo propensos a generar vórtices y estados de flujo inverso, lo que hace que las microburbujas se fusionen y agranden, perdiendo por completo su capacidad de flotación. Este equipo está equipado con un generador de burbujas dedicado y de alta eficiencia, que presenta tres ventajas principales: en primer lugar, la tasa de disipación de energía es de hasta el 99,9 %, lo que puede reducir rápidamente el estado de alta energía del agua de aire disuelto a alta presión a un estado de baja presión y baja energía, maximizando la utilización de la energía; en segundo lugar, la velocidad de disipación de energía es extremadamente rápida, completando la conversión de energía en solo 0.01-0.03 segundos, superando con creces la eficiencia de disipación de energía de 0.3 segundos de los equipos comunes; en tercer lugar, no hay vórtices ni flujo inverso durante todo el proceso, eliminando la fusión de las microburbujas desde el principio, asegurando que las microburbujas sean pequeñas, uniformes y estables, y produciendo continuamente microburbujas de flotación de alta calidad.

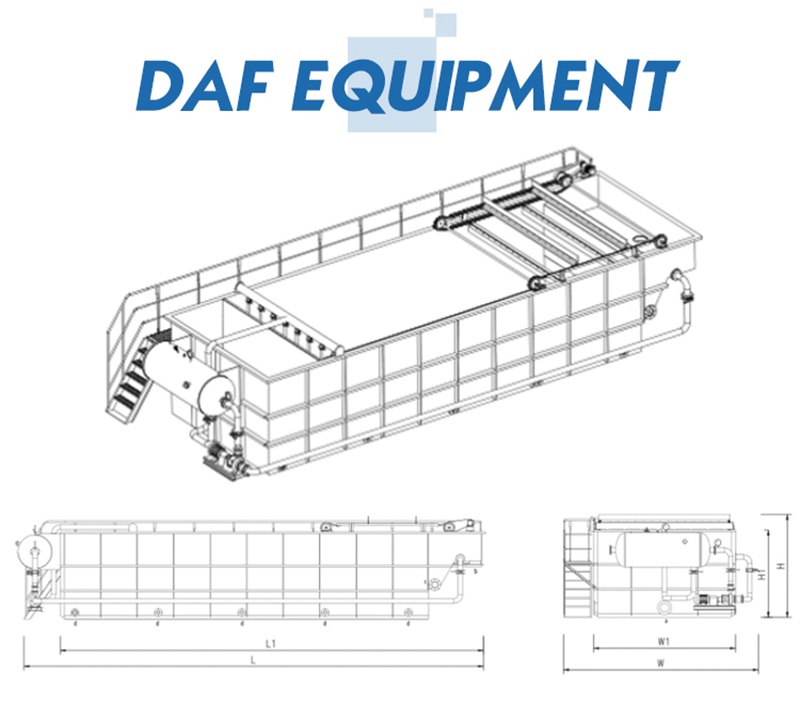

III. Parámetros Técnicos Fundamentales de los Equipos DAF de Flotación por Aire Disuelto Super
A continuación se presentan los parámetros técnicos estandarizados de los modelos principales de esta serie, adecuados para escenarios de tratamiento de aguas residuales industriales de pequeña y mediana escala. Pueden personalizarse y ajustarse según el caudal de tratamiento y la concentración de calidad del agua del usuario, proporcionando una base precisa para la selección de equipos y el diseño de la solución.
| Modelo DAF | Qmax (m³/h) | Entrada (DN) | Salida (DN) | Lodos (DN) | Ventilación (DN) | L/L1 (m) | W/W1 (m) | H/H1 (m) |
|---|---|---|---|---|---|---|---|---|
| DAF-002 | 2 | DN50 | DN50 | DN100 | DN100 | 3.4/2.5 | 3.4/1.2 | 2.2/1.7 |
| DAF-003 | 3 | DN50 | DN50 | DN100 | DN100 | 3.7/2.8 | 2.4/1.2 | 2.2/1.7 |
| DAF-005 | 5 | DN80 | DN80 | DN100 | DN100 | 4/3 | 2.4/1.2 | 2.2/1.7 |
| DAF-010 | 10 | DN100 | DN100 | DN100 | DN100 | 4.6/3.8 | 2.7/1.4 | 2.4/1.9 |
| DAF-015 | 15 | DN125 | DN100 | DN150 | DN100 | 5.6/4.5 | 2.9/1.7 | 2.5/2 |
| DAF-020 | 20 | DN150 | DN150 | DN150 | DN100 | 5.9/4.8 | 3.2/2 | 2.5/2 |
| DAF-030 | 30 | DN150 | DN150 | DN150 | DN100 | 6.8/5.5 | 3.2/2.2 | 2.7/2.2 |
| DAF-040 | 40 | DN200 | DN150 | DN150 | DN100 | 8/6.7 | 3.6/2.6 | 2.7/2.2 |
| DAF-050 | 50 | DN200 | DN150 | DN150 | DN100 | 8.4/7 | 3.6/2.6 | 2.7/2.2 |
| DAF-060 | 60 | DN250 | DN200 | DN150 | DN100 | 9.9/8.4 | 3.8/2.8 | 2.9/2.4 |
| DAF-070 | 70 | DN250 | DN200 | DN150 | DN100 | 10.5/9 | 3.8/2.8 | 2.9/2.4 |
| DAF-080 | 80 | DN250 | DN250 | DN150 | DN100 | 12/10.5 | 4/3 | 2.9/2.4 |
| DAF-100 | 100 | DN300 | DN250 | DN150 | DN100 | 12/10.5 | 4.2/3.2 | 2.9/2.4 |
| DAF-120 | 120 | DN300 | DN250 | DN150 | DN100 | 12.5/11.4 | 4.4/3.4 | 2.9/2.4 |

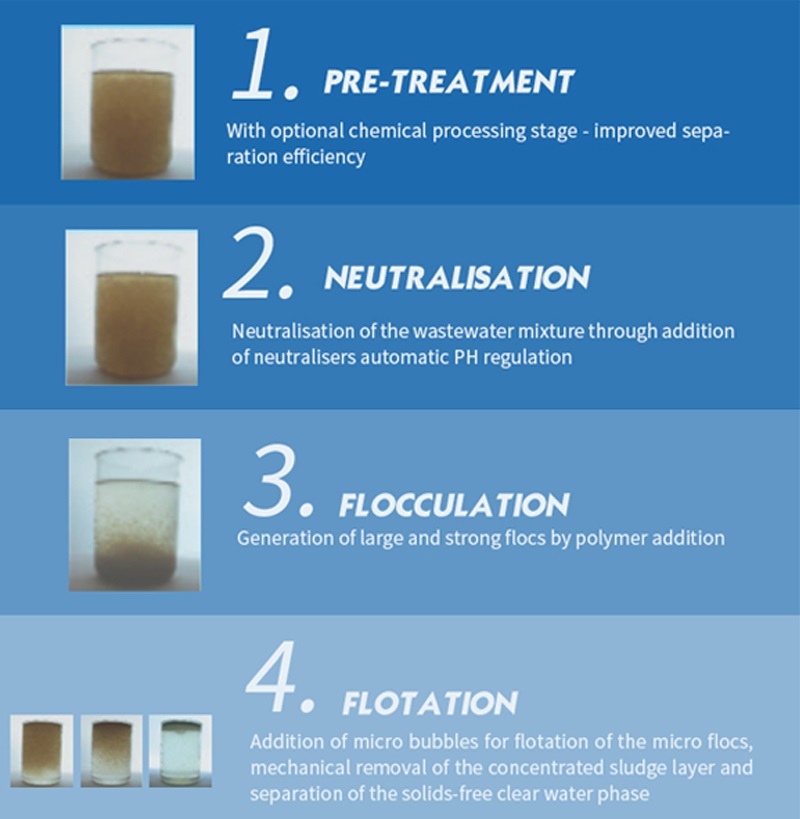

IV. Proceso Completo de Tratamiento de Aguas Residuales y Funciones de las Unidades
Este equipo está equipado con un proceso completo de tratamiento de aguas residuales, adoptando un proceso modular de "pretratamiento + acondicionamiento + purificación por flotación por aire + filtración profunda". La lógica del proceso es clara y la operación es estable. Elimina eficientemente contaminantes como SS, DQO, DBO, grasas, hidróxidos de metales pesados, etc., presentes en el agua. Cada unidad cumple su función específica, y el proceso de purificación se lleva a cabo capa por capa, garantizando que el efluente final sea estable y cumpla con la normativa vigente.
| Unidad de Proceso | Función Principal | Efecto Operativo |
|---|---|---|
| Unidad de Rejillas | Intercepta plásticos, rellenos grandes, ramas y otros residuos flotantes de gran volumen en las aguas residuales para evitar obstrucciones en tuberías y bombas de equipos posteriores. | Filtración preliminar, reduce el riesgo de obstrucción en equipos posteriores. |
| Tanque de Sedimentación | Recoge aguas residuales de varias secciones, sedimenta impurezas pesadas como arena gruesa y residuos de relleno, realiza descarga concentrada de lodos y reduce la carga de tratamiento del equipo de flotación por aire disuelto. | Elimina la mayoría de los sólidos en suspensión de gran tamaño, purificación preliminar. |
| Tanque de Acondicionamiento | Equilibra la calidad y el caudal del agua, mezcla las aguas residuales, estabiliza el pH y la concentración de contaminantes, evita que las fluctuaciones en la entrada afecten el rendimiento del tratamiento por flotación. | Garantiza una entrada estable a los equipos posteriores, mejora la estabilidad de la purificación. |
| Flotador Súper DAF | Unidad de purificación central. El agua presurizada disuelta libera microburbujas al despresurizarse, adsorbiendo flóculos, aceites, sólidos suspendidos finos e impurezas de metales pesados, separando los flotantes para lograr una rápida separación sólido-líquido. | Elimina más del 95% de los sólidos suspendidos y la mayoría de los aceites e impurezas coloidales. |
| Filtro Rápido Aeróbico | Unidad de purificación profunda. Retiene impurezas finas residuales mediante una capa de medio filtrante, mientras que los microorganismos aeróbicos degradan parte de la DQO y DBO, optimizando aún más la calidad del efluente. El equipo admite filtración de alta velocidad y ciclos de retrolavado automático. | Descontaminación profunda, garantiza que el efluente cumpla con los estándares de descarga o pueda ser reutilizado. |
V. Estructura General del Equipo
El dispositivo DAF de flotación por aire disuelto super es una estructura de acero anticorrosión con un diseño modular integrado. Consta principalmente de tres partes: la unidad principal de flotación, el sistema de aire disuelto y el sistema de dosificación química. Su estructura es compacta, el funcionamiento y mantenimiento son convenientes, y la tasa de fallos es baja.
1. Unidad principal de flotación (núcleo de purificación)
Adopta una estructura integrada circular de acero, actuando como el núcleo principal para la purificación del agua del equipo. En su interior integra componentes como dispositivos de liberación, distribuidores, tuberías de descarga de lodos, sistemas de regulación de salida de agua y sistemas de transmisión de raspado de lodos. El dispositivo dedicado de liberación de microburbujas en la posición central puede despresurizar rápidamente el agua de aire disuelto a alta presión, formando grupos uniformes de microburbujas que se mezclan y reaccionan completamente con el agua residual. El distribuidor cónico puede dispersar uniformemente el agua y los lodos, evitando concentraciones excesivas en ciertas áreas; el sistema superior rotativo de raspado de lodos puede raspar continuamente los lodos flotantes hacia el tanque de lodos, permitiendo que fluyan naturalmente al estanque de lodos, mientras que la tubería inferior puede descargar una pequeña cantidad de impurezas pesadas sedimentadas. La perilla de ajuste del nivel de agua puede controlar flexiblemente el nivel de agua dentro del tanque, adaptándose a diferentes requisitos de tratamiento de agua.
2. Sistema de aire disuelto de alta presión (núcleo de potencia)
Consiste en un tanque de aire disuelto, un tanque de almacenamiento de gas, un compresor de aire y una bomba de alimentación de agua de alta presión. Es el sistema clave para generar agua de aire disuelto de alta calidad. La estructura interna del tanque de aire disuelto, sellado y resistente a la presión, está equipada con deflectores y camisas de partición que aceleran la difusión y transferencia de masa entre el aire y el agua, permitiendo que se mezclen rápida y completamente, mejorando la estabilidad y eficiencia de la disolución de aire, y proporcionando agua de aire disuelto de alta presión continua, estable y de alta calidad para la flotación por aire.
3. Sistema de adición de productos químicos
Incluye dos juegos de tanques de agitación y disolución y dos juegos de tanques de almacenamiento de productos químicos, equipados con un dispositivo de agitación automática. El equipo puede disolver y almacenar automáticamente productos químicos para el tratamiento de agua, como floculantes y coagulantes, según sea necesario. Las impurezas del agua pueden formar rápidamente flóculos densos, mejorando el efecto de adsorción de las microburbujas y aumentando aún más la eficiencia de separación sólido-líquido.
VI. Valor de aplicación del equipo DAF de super flotación por aire en la industria
Este equipo, con sus ventajas de carga de tratamiento ultra alta, purificación de alta precisión, bajo consumo energético y amplia adaptabilidad, puede resolver problemas complejos de tratamiento de aguas residuales en múltiples industrias. Su efecto de aplicación supera con creces al de los equipos de tratamiento tradicionales específicos, y ofrece ventajas significativas en términos de rentabilidad.
En la industria papelera, puede tratar eficientemente el agua blanca de papel de alta concentración, reduciendo significativamente la concentración de sólidos suspendidos en el agua, logrando el reciclaje del agua residual y ahorrando costes de agua de producción; en la industria del procesamiento de metales, puede separar rápidamente hidróxidos de metales pesados como hierro, cobre, cromo y zinc, y las aguas residuales que contienen cobre pueden reducirse a menos de 10 mg/L después de un solo tratamiento, cumpliendo con los estándares de descarga; en la industria del procesamiento de almidón, puede recuperar eficientemente recursos proteicos, con una pureza de recuperación de proteínas de hasta el 60%, superando con creces la tasa de recuperación del 30% de los equipos tradicionales, teniendo beneficios tanto ambientales como de utilización de recursos.
Al mismo tiempo, el equipo puede adaptarse a escenarios como la industria química del carbón, el procesamiento mecánico y el teñido, separando eficazmente naftaleno, alquitrán y aceites del procesamiento mecánico de las aguas residuales de coquización del carbón, logrando una eliminación eficiente de SS y DQO sin necesidad de grandes cantidades de floculantes, satisfaciendo los diversos requisitos de tratamiento de aguas residuales industriales.
VII. Comparación de rendimiento integral de varios equipos de flotación por aire
Actualmente, el mercado nacional tiene una amplia variedad de equipos de flotación por aire, incluyendo flotación por aire de vórtice, flotación por aire superficial, flotación por aire de propulsión helicoidal y flotación por aire disperso. La calidad del equipo varía. El criterio central para evaluar la calidad de los equipos de flotación por aire en la industria es: calidad de las microburbujas, nivel de consumo energético, estabilidad operativa y dificultad de mantenimiento. La siguiente tabla presenta una comparación de rendimiento integral de varios equipos de flotación por aire convencionales, demostrando claramente las ventajas técnicas del DAF de super flotación por aire.
VIII. Resumen
El dispositivo DAF de super flotación por aire disuelto aborda los puntos críticos de los equipos de flotación por aire tradicionales, como la baja eficiencia, la escasa capacidad de carga, el alto consumo energético y la mala adaptabilidad. Mediante la optimización de la tecnología de generación de microburbujas, la reconfiguración de la estructura de mezcla gas-agua y la mejora del sistema de aire disuelto, ha logrado avances integrales en la tasa de utilización del aire disuelto, la carga de tratamiento y la precisión de la purificación del agua. En comparación con varios equipos de flotación por aire tradicionales en los mercados nacionales e internacionales, este dispositivo no solo puede tratar eficientemente aguas residuales convencionales de baja concentración, sino también manejar fácilmente aguas residuales industriales complejas con altos niveles de sólidos suspendidos, aceites, metales pesados y coloides, y se adapta perfectamente a escenarios de tratamiento de aguas residuales y reutilización de agua reciclada en múltiples industrias como la papelera, química, alimentaria, química del carbón y procesamiento mecánico
.Al mismo tiempo, el equipo tiene las ventajas de una estructura compacta, pequeña huella, operación y mantenimiento sencillos, bajo consumo energético y larga vida útil. Resuelve completamente el dilema de los altos costes de inversión para las pequeñas y medianas empresas y el pobre rendimiento de los equipos tradicionales. Es un equipo de alto rendimiento y rentable, preferido para el pretratamiento de aguas residuales industriales, la purificación profunda y la recuperación de recursos en la actualidad, y posee los valores duales de cumplimiento ambiental y reducción de costes con mejora de la eficiencia.
Si tiene alguna necesidad relacionada con la flotación por aire disuelto, ¡no dude en llamarnos!
