Mezcladores estáticos de UPVC: Principales problemas del sector, límites de rendimiento y guía de selección según condiciones de trabajo
Introducción
Los mezcladores estáticos de cloruro de polivinilo no plastificado (UPVC) se han consolidado en aplicaciones de mezcla de fluidos en línea para el abastecimiento municipal de agua, el tratamiento de aguas residuales industriales y los procesos de dosificación química continua. Los contratistas de plantas e integradores de sistemas suelen preferir este equipo gracias a su precio inicial competitivo, su ligereza y su resistencia fiable a los reactivos de tratamiento de agua con ácidos y álcalis diluidos habituales. Sus aplicaciones típicas incluyen la neutralización del pH, la mezcla de floculantes, la inyección de productos químicos desinfectantes y la homogeneización suave líquido-líquido dentro de tuberías presurizadas.
A pesar de su amplia adopción en proyectos de agua de escala media y pequeña, la operación práctica en campo revela constantemente una serie de limitaciones que suelen pasarse por alto. Muchos usuarios finales solo detectan defectos en el equipo tras su instalación, lo que provoca parámetros de calidad del agua inestables, paradas no programadas de la tubería, mano de obra de mantenimiento adicional y gastos imprevistos de sustitución prematura.
La mayoría de estos problemas operativos derivan de las características intrínsecas del material UPVC, no de defectos de fabricación. Sin una comprensión clara de sus límites de aplicación, los ingenieros suelen seleccionar mezcladores estáticos de UPVC para entornos de trabajo inadecuados, generando riesgos operativos a largo plazo.
Este artículo analiza sistemáticamente los principales problemas del sector asociados a los mezcladores estáticos de UPVC, compara el UPVC con otros materiales termoplásticos alternativos, clasifica los parámetros umbrales de funcionamiento típicos y ofrece orientaciones prácticas de especificación para profesionales de ingeniería de tratamiento de agua. El contenido combina investigaciones académicas sobre materiales y retroalimentación de proyectos en obra durante años, con el fin de ayudar a los diseñadores a evitar errores comunes de selección.
1. Limitaciones intrínsecas del material de los mezcladores estáticos de UPVC
El UPVC es un polímero rígido sin plastificantes. Sus propiedades físicas y químicas establecen unos límites de aplicación definidos que no se pueden eliminar mediante simples mejoras estructurales. Muchos fallos del sector surgen cuando los equipos de proyecto ignoran estas restricciones naturales.
1.1 Umbral estricto de temperatura de funcionamiento
El UPVC industrial estándar mantiene un rendimiento mecánico estable en un rango de temperatura continua de trabajo de -20 °C a 60 °C. Cuando la temperatura del medio supera los 60 °C de forma sostenida, la matriz polimérica sufre gradualmente deformación por fluencia. Los elementos helicoidales internos de mezcla se deforman lentamente bajo la presión continua del fluido, alterando las rutas de división de flujo diseñadas previamente. Al modificarse los patrones de flujo, la uniformidad de mezcla disminuye visiblemente y la pérdida de carga interna de la tubería varía de forma impredecible.
Para instalaciones que procesan aguas residuales calientes o corrientes de dosificación química a alta temperatura, los mezcladores estáticos de UPVC no suponen una solución viable a largo plazo. Los picos temporales de temperatura causados por variaciones estacionales o fluctuaciones del proceso aguas arriba aceleran el envejecimiento del material y la aparición de fisuras.
1.2 Baja resistencia a la radiación ultravioleta
Las formulaciones de UPVC gris convencionales no contienen estabilizadores UV de alto rendimiento. Si se instalan en superficie con exposición directa a la luz solar, la superficie del material pierde plasticidad progresivamente. En un plazo de varios meses a dos años, aparecen microfisuras en las paredes de la tubería y las paletas mezcladoras. Posteriormente, se producen roturas frágiles y fugas de medio sin señales de aviso evidentes en etapas iniciales.
Los ingenieros que diseñan trazados de tuberías exteriores deben prever medidas de protección adicionales o especificar grados de UPVC modificados resistentes a los rayos UV. Estas mejoras inevitablemente incrementan los costes de adquisición y reducen parte de la ventaja de precio inicial.
1.3 Capacidad de soporte de presión limitada
En comparación con las unidades mezcladoras de acero inoxidable, CPVC de pared gruesa y PVDF, el UPVC presenta una resistencia a la tracción y al impacto relativamente baja. Los sistemas con golpes de ariete recurrentes o presión de trabajo sostenida superior a 1,0 MPa suponen un riesgo latente de fisuración.
Este riesgo es más acusado en modelos de diámetro grande a partir de DN150.
En redes de tuberías de alta presión, los diseñadores deben aumentar considerablemente el espesor de pared o recurrir a materiales alternativos. Los componentes de UPVC con pared reforzada ganan peso, complicando el diseño de soportes de tubería y aumentando la carga de obra general.
1.4 Puntos ciegos de resistencia química
El UPVC ofrece un rendimiento estable en contacto con ácidos inorgánicos diluidos, álcalis débiles, hipoclorito de sodio y agentes habituales de tratamiento de agua. Sin embargo, el contacto prolongado con agentes oxidantes fuertes, cetonas, disolventes ésteres e hidrocarburos aromáticos provoca hinchamiento, reblandecimiento y fisuración superficial.
Las fábricas que vierten aguas residuales orgánicas mixtas deben realizar una comprobación de compatibilidad con el medio antes de confirmar la selección del material. La especificación ciega de mezcladores estáticos de UPVC para corrientes de residuos químicos complejos suele derivar en daños prematurados de los componentes.
1.5 Estructura frágil y escasa resistencia al impacto
El UPVC es un plástico rígido y frágil. Las vibraciones generadas por bombas adyacentes, los golpes accidentales durante el mantenimiento y los impactos instantáneos por golpe de ariete pueden fisurar la carcasa del mezclador y los insertos helicoidales internos. Las especificaciones de ingeniería requieren puntos de fijación densos para tramos largos de tubería de UPVC, lo que incrementa la complejidad del trazado durante la obra.
Tabla 1: Referencia de parámetros técnicos clave – Mezclador estático de UPVC estándar
| Elemento de parámetro | Especificación mezclador estático UPVC estándar | Observaciones complementarias |
|---|---|---|
| Temperatura de trabajo continua | -20 °C ~ 60 °C | Pico de temperatura intermitente no superior a 65 °C |
| Presión de trabajo máxima admisible |
≤1,0 MPa (DN15–DN100) ≤0,6 MPa (DN125–DN250) |
La clasificación de presión disminuye con el aumento del diámetro nominal |

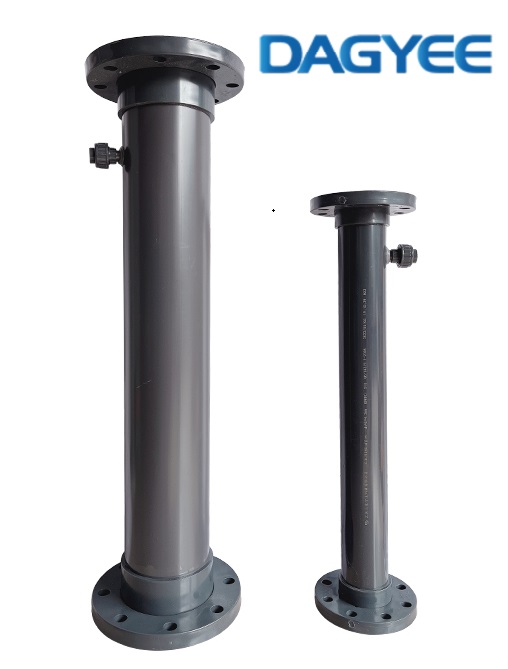

| Forma de conexión | Brida / Enchufe con cemento disolvente | La calidad de la unión por enchufe depende en gran medida de la ejecución en obra |

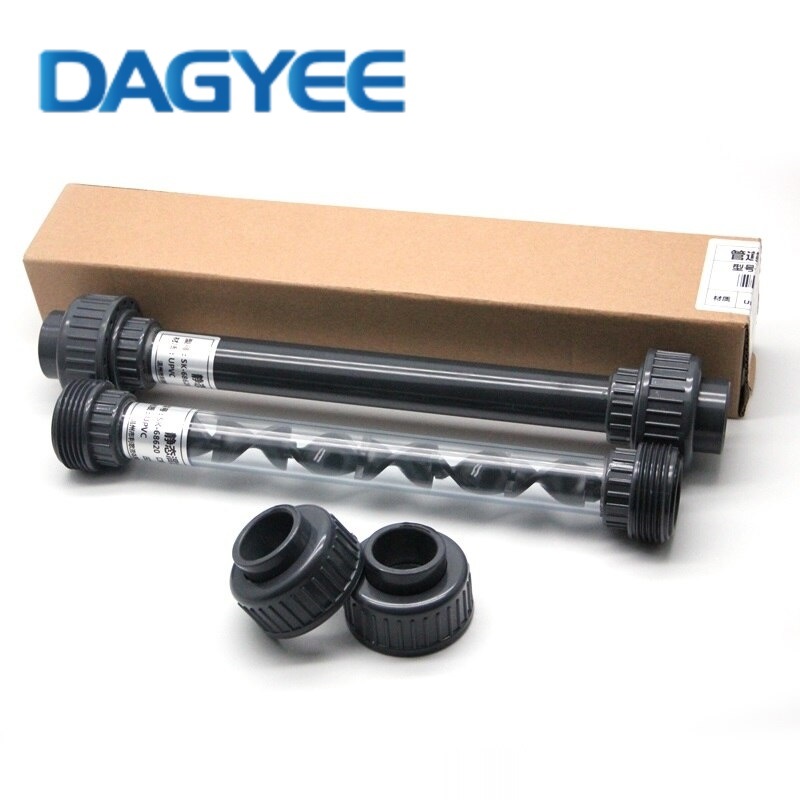

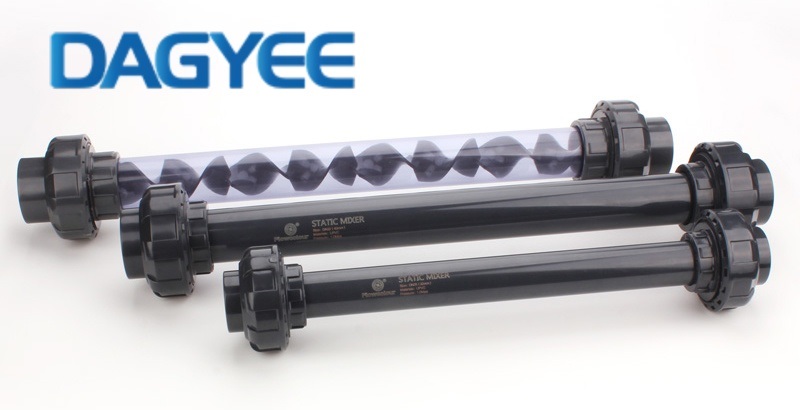

| Estructura componente interno | Elemento helicoidal inyectado monolítico | Versiones económicas convencionales no desmontables |
| Medio recomendado | Agua limpia, aguas residuales municipales, disoluciones de dosificación ácido/álcali diluidos | No apto para fluidos con disolventes orgánicos |
| Resistencia UV |
Grado ordinario: Baja Grado modificado: Moderada |
El tipo estabilizado UV requiere encargo personalizado |
| Rango de número de Reynolds aplicable | Re ≥ 2000 para mezcla líquida estable | El rendimiento se deteriora drásticamente en régimen laminar |
2. Cuellos de botella de rendimiento operativo observados en aplicaciones de campo
Incluso bajo condiciones de temperatura, presión y química acordes con los límites del material UPVC, los equipos de mezcla estática siguen presentando retos operativos generalizados. Estos problemas de rendimiento de mezcla no se solucionan totalmente solo ajustando las fórmulas de UPVC; resulta indispensable un diseño de proceso racional.
2.1 Relación de caudal operativo reducida causa homogenización inestable
Los mezcladores estáticos dependen de la turbulencia del fluido para realizar la división, recombinación y cizallamiento continuo del flujo. Si el caudal real queda muy por debajo de los parámetros de diseño, el número de Reynolds desciende y el flujo pasa de régimen turbulento a laminar. En régimen laminar, las estructuras helicoidales pierden la capacidad eficiente de mezcla.
Muchas instalaciones de tratamiento de agua operan con cargas de caudal variables. Cuando el caudal de entrada fluctúa ampliamente, los operadores suelen registrar lecturas de pH inestables, distribución irregular de desinfectante residual y resultados de floculación heterogéneos. Para mitigar este riesgo, los diseñadores deben reservar un margen de caudal suficiente durante el dimensionado o adoptar disposiciones de mezcla combinada en varias etapas.
2.2 Alta tendencia a la incrustación y obstrucción interna
Las paletas helicoidales continuas generan múltiples superficies de contacto sólido-líquido en el interior del mezclador. En el caso de aguas residuales con iones calcio, lodos suspendidos, precipitados de hidróxidos metálicos y biopelículas, los contaminantes se adhieren gradualmente a las superficies de los elementos mezcladores a lo largo de los ciclos de funcionamiento. La obstrucción parcial altera las rutas internas de flujo, aumenta la pérdida de carga de la tubería y debilita la eficiencia de mezcla. En acumulaciones graves, se puede bloquear totalmente la tubería y forzar la parada del sistema.
El lavado en línea a alta presión funciona correctamente para mezcladores metálicos. En el caso de mezcladores estáticos de UPVC integrados, la limpieza exhaustiva requiere desmontarlos completamente de la tubería, generando tiempos de parada prolongados y mayores gastos de mano de obra.
2.3 Limitaciones en inspección y mantenimiento diario
La mayoría de los mezcladores estáticos de UPVC económicos adoptan estructuras de inyección monolítica. Los insertos mezcladores internos no se pueden separar de forma independiente. Las configuraciones estándar no incorporan ventanas de visión transparentes. Los operadores no pueden observar directamente incrustaciones, deformaciones o daños internos sin cortar o retirar todo el tramo del mezclador de la tubería. Cualquier avería grave interrumpe la producción, generando pérdidas económicas tangibles en instalaciones de funcionamiento continuo.
2.4 Desventajas en escenarios de mezcla bifásica gas-líquido
En procesos de desinfección con ozono, aireación en tubería y otras mezclas gas-líquido, la gran fluctuación de la proporción gas-líquido facilita el cortocircuito de gas en el interior de los mezcladores estáticos. Las burbujas grandes escapan por canales de flujo preferencial sin sufrir un cizallamiento y dispersión adecuados. El resultado final es una baja eficiencia de utilización de gas y un mayor consumo de productos químicos. Cuando la mezcla gas-líquido es un requisito fundamental, los equipos de proyecto deben optimizar la geometría de las paletas internas o plantear esquemas de mezcla multietapa.
Tabla 2: Comparación de rendimiento material – Mezcladores estáticos de UPVC frente a otros termoplásticos alternativos
| Grado de material | Límite de temperatura continua | Resistencia a la presión | Resistencia UV | Tolerancia a disolventes orgánicos | Nivel de coste relativo típico |
|---|---|---|---|---|---|
| UPVC | ≤60 °C | Media | Baja | Baja | Más bajo |
| CPVC | ≤95 °C | Media-Alta | Moderada | Media | Rango medio |
| PPH | ≤90 °C | Alta | Moderada | Buena | Medio-Alto |
| PVDF | ≤120 °C | Alta | Excelente | Excelente | Más alto |
3. Problemas de construcción e costes ocultos del ciclo de vida
La mayoría de los compradores se centran únicamente en los precios de adquisición iniciales, ignorando los riesgos ocultos a largo plazo asociados con los mezcladores estáticos de UPVC. El coste total de propiedad suele superar las expectativas cuando las condiciones de servicio no son las adecuadas.
Las uniones soldadas con cemento disolvente exigen un tiempo de curado estandarizado estricto. La operación irregular por parte del personal de construcción en obra provoca fugas lentas y retardadas, que resultan difíciles de detectar en las primeras etapas de funcionamiento. Las fugas menores empeoran gradualmente, contaminando los equipos circundantes y requiriendo la reconstrucción parcial de la tubería.
Además, el UPVC no resiste ciclos de limpieza in situ (CIP) a alta temperatura. Las líneas de producción que requieren un lavado regular con medios calientes no pueden depender de unidades de mezcla de UPVC para un funcionamiento a largo plazo. Sustituir el equipo a mitad del proyecto conlleva costes adicionales de modificación y retrasos en el calendario.
Otro factor que se pasa por alto fácilmente es el espacio de instalación. Las tuberías frágiles de UPVC requieren más soportes de fijación que las tuberías flexibles de plástico o metálicas. En equipos compactos de tratamiento de agua tipo contenedor, la disposición densa de soportes aumenta la dificultad del diseño estructural.
Tabla 3: Sugerencia de coincidencia típica de condiciones de trabajo: seleccionar o evitar mezcladores estáticos de UPVC
| Perfil de condición de trabajo | Recomendación | Motivo principal |
|---|---|---|
| Agua potable municipal, temperatura baja estable, caudal fijo | Recomendado | Rentable, se adapta totalmente a los límites del material |
| Aguas residuales con caudal variable, altos sólidos suspendidos, riesgo de incrustaciones | Aceptable condicionalmente | Debe preverse interfaz de lavado periódico |
| Temperatura del medio superior a 60 °C de forma continua | No recomendado | Riesgo de deformación por fluencia y pérdida de eficiencia |
| Tubería exterior expuesta sin protección solar | No recomendado, salvo especificar UPVCM modificado | Acelera el envejecimiento UV y la fragilización |
| Aguas residuales con cetonas, ésteres o compuestos orgánicos aromáticos | No recomendado | Ataque químico causa hinchamiento y fisuración |
| Tubería de alta presión con golpes de ariete frecuentes | No recomendado | Riesgo de rotura frágil súbita |
| Mezcla gas-líquido con ozono y gran fluctuación de proporción gaseosa | Aceptable condicionalmente | Optimizar estructura interna e instalar estabilizador de caudal aguas arriba |
4. Guías prácticas de selección para mitigar los problemas de los mezcladores estáticos de UPVC
Basándose en el resumen de las limitaciones de material y los cuellos de botella operativos, los equipos de ingeniería pueden aplicar los siguientes principios de especificación para reducir la probabilidad de averías del equipo:
En primer lugar, confirmar la temperatura del medio como índice de cribado prioritario. Si la temperatura de funcionamiento continuo supera los 55–60 °C, cambiar sin dudar la opción de material por mezcladores estáticos de CPVC o PPH. Los picos de temperatura de corta duración deben tenerse plenamente en cuenta en la evaluación de diseño.
Para tuberías dispuestas en exterior con exposición solar directa, elegir versiones de UPVC modificado resistente a rayos UV o instalar estructuras de sombreado externas. El UPVC ordinario sin modificar no es apto para instalaciones expuestas prolongadas.
En sistemas de caudal variable, reservar un margen de rango de caudal adecuado durante el dimensionado. Cuando la fluctuación de caudal sea muy marcada, la disposición en serie de varios mezcladores estáticos multietapa ayuda a estabilizar el rendimiento de mezcla bajo distintas cargas.
Para aguas residuales ricas en sólidos suspendidos e iones formadores de incrustaciones, diseñar interfaces de lavado en línea en ambos lados (aguas arriba y abajo) del mezclador. Alternativamente, seleccionar mezcladores estáticos con geometría de paletas abiertas para reducir la superficie de adhesión de contaminantes.
Cualquier medio que contenga disolventes orgánicos requiere actualizar directamente el material a PVDF. El ahorro de coste por elegir UPVC se compensa con sustituciones frecuentes y paradas del sistema.
Si se requiere inspección interna regular para el control de procesos, especificar mezcladores estáticos de UPVC tipo brida desmontable o instalar tramos de observación transparentes cerca. Los modelos monolíticos inyectados soldados no permiten comprobaciones visuales internas cómodas.
Los usuarios finales también deben negociar ciclos de suministro de repuestos con los proveedores. Una vez que las paletas internas se deforman o fisuran, los mezcladores estáticos monolíticos de UPVC suelen requerir sustitución completa en lugar de mantenimiento parcial de componentes.
Preguntas frecuentes (FAQ)
P1: ¿Se pueden reparar los mezcladores estáticos de UPVC tras la deformación de las paletas internas?
R: La mayoría de los mezcladores estáticos de UPVC inyectados monolíticos estándar no admiten reparación independiente. Si los elementos helicoidales se deforman, es necesario sustituir toda la unidad. Existen diseños partidos desmontables con coste superior para proyectos sensibles al mantenimiento.
P2: ¿Es aceptable instalar mezcladores estáticos de UPVC para aguas residuales calientes estacionales?
R: Una temperatura alta intermitente de corta duración puede tolerarse, pero los picos de temperatura estacionales recurrentes aceleran el envejecimiento del material. El análisis económico a largo plazo suele favorecer el CPVC si la temperatura se aproxima habitualmente a los 60 °C.
P3: ¿Cómo reducir la incrustación interna en mezcladores estáticos de UPVC en tratamiento de aguas residuales?
R: Disponer de lavado periódico en línea con agua, reducir las zonas muertas en el interior de la tubería y seleccionar diseños de mezclador estático con superficies de paletas más lisas. Evitar paradas prolongadas sin lavado, ya que permiten que los sedimentos se solidifiquen en las superficies internas.
P4: ¿Qué diferencias aporta el UPVC modificado estabilizado contra rayos UV?
R: Los aditivos UV ralentizan la fragilización superficial y la generación de microfisuras, alargando notablemente la vida útil en exterior. Sin embargo, los grados estabilizados siguen sin igualar la durabilidad exterior del PVDF y siguen siendo vulnerables bajo radiación solar continua extrema.
Conclusión
Los mezcladores estáticos de UPVC siguen siendo una solución de mezcla muy competitiva para sistemas de agua limpia a baja temperatura y baja presión, así como procesos convencionales de dosificación química diluida. Su bajo coste de adquisición inicial los hace atractivos para proyectos de tratamiento de agua de pequeña y mediana escala con parámetros de funcionamiento estables.
No obstante, la serie de problemas del sector expuestos en este artículo debe evaluarse plenamente durante la fase de diseño ingenieril. La incompatibilidad entre las características del material y las condiciones de trabajo en obra convierte equipos de bajo coste en una fuente persistente de complicaciones operativas. Los integradores de sistemas y fabricantes de equipos de tratamiento de agua deben equilibrar el gasto en materiales, las propiedades del medio y la estabilidad operativa a largo plazo, en lugar de recurrir por defecto a mezcladores estáticos de UPVC para todas las necesidades de mezcla.
Una evaluación rigurosa de las condiciones, una comparación racional de materiales y una optimización estructural dirigida permiten a los profesionales maximizar la uniformidad de mezcla y prolongar los ciclos de servicio del equipo. Cuando el UPVC queda fuera de sus límites de aplicación adecuados, una actualización proactiva del material evita paradas no programadas y reduce los gastos operativos totales del ciclo de vida de las instalaciones de tratamiento de agua.
