Transportador de tornillo sin eje: Guía completa de selección y análisis práctico de aplicaciones industriales
Introducción
Quienes hayan gestionado líneas de tratamiento de residuos o procesamiento de materiales a granel sabrán cuántos problemas pueden generar los transportadores de tornillo con eje tradicionales. Estos sinfines cuentan con un eje central de acero y rodamientos colgantes espaciados cada dos o tres metros; funcionan bien con gránulos o polvos secos y de flujo libre. Sin embargo, al manejar lodos deshidratados pegajosos, fibras de papel fibrosas o restos de cocina recubiertos de grasa, se acumulan rápidamente los fallos. Los materiales fibrosos se enrollan firmemente alrededor del eje central, formando obstrucciones espesas que obligan a parar toda la línea para realizar limpiezas manuales. Los rodamientos colgantes se desgastan constantemente en condiciones húmedas y corrosivas, lo que significa que los equipos de mantenimiento deben acudir mensualmente para sustituir piezas desgastadas y engrasar los conjuntos. Además, los diseños de canal abierto permiten la fuga de olores desagradables y lixiviados líquidos, lo que incomoda las zonas de trabajo y provoca el incumplimiento de las normativas ambientales.

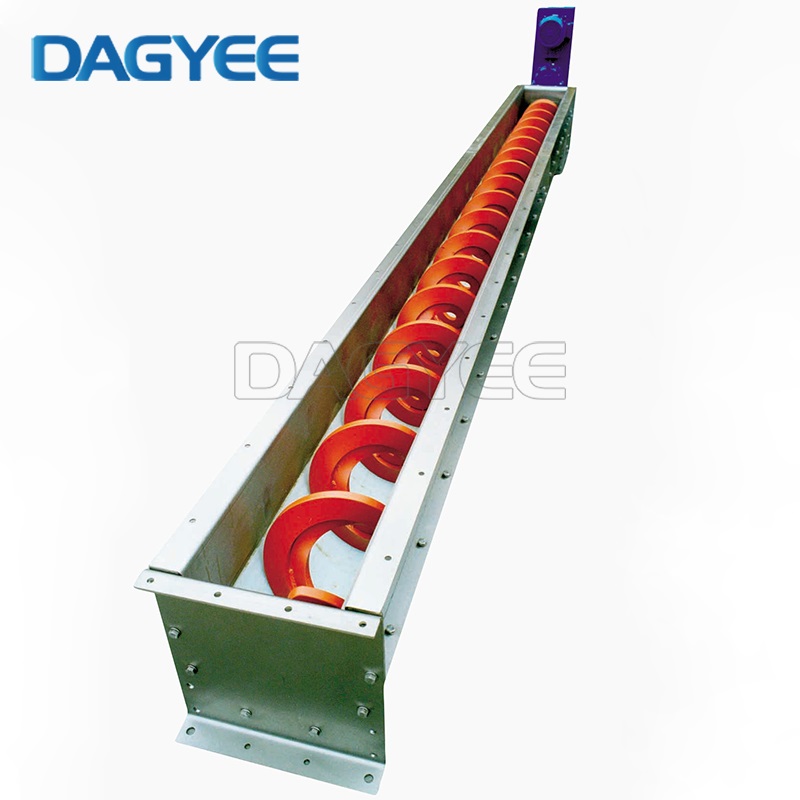

El Transportador de tornillo sin eje, también denominado sinfín helicoidal sin eje, se desarrolló específicamente para solucionar estos problemas operativos persistentes. Su diseño principal elimina todo el eje central y los rodamientos colgantes intermedios. En lugar de paletas de hélice segmentadas montadas sobre un núcleo, una única cinta helicoidal pesada de una pieza se conecta directamente a un accionamiento de engranajes de alto par en el cabezal de descarga. Esta cinta desliza sobre revestimientos desgastables de baja fricción reemplazables instalados en el interior de canales en forma de U u octogonales. Al no existir puntos de apoyo internos alrededor de los cuales se puedan enredar los residuos, el equipo es capaz de manipular materiales viscosos, grumosos y ricos en fibras que suelen paralizar los sinfines convencionales.
1. Ventajas funcionales prácticas reales de los transportadores helicoidales sin eje
La diferencia estructural entre los equipos sin eje y los tornillos transportadores convencionales genera mejoras operativas diarias tangibles en instalaciones que procesan residuos a granel difíciles de manipular. A continuación, las cinco mayores ventajas prácticas que los operadores notan inmediatamente tras la sustitución:
1.1 Mínimas obstrucciones y cero enredos de fibras
Simplemente no existe un eje central de acero que atraviese el canal alrededor del cual puedan enrollarse fibras largas, cáscaras vegetales o retazos textiles. En las instalaciones de tratamiento de residuos de cocina, esto elimina los tiempos de parada diarios dedicados a cortar acumulaciones de grasa y fibras enredadas que obstruyen los sinfines convencionales. Los operadores de plantas de alcantarillado municipal con los que he trabajado informan que los tiempos de parada por obstrucciones se reducen en más de un 80 % tras la modernización con sistemas helicoidales sin eje para el transporte de lodos de filtro prensa.
Los sinfines tradicionales con eje solo pueden funcionar de forma segura con un 15 %–30 % de capacidad de llenado del canal para evitar que el material se compacte alrededor del eje central. Los equipos sin eje operan de forma estable con un 50 % a 90 % de tasa de llenado en tramos horizontales, proporcionando un caudal de material mucho mayor en la misma superficie de planta. Para instalaciones de procesamiento de residuos a gran escala, esto significa instalar menos líneas de transporte, ahorrando espacio y reduciendo la inversión total en equipos.
1.2 Muy menos tareas de mantenimiento periódico
Los rodamientos colgantes son el componente que se desgasta más rápido en los tornillos transportadores convencionales; requieren inspección, engrase y sustitución cada uno a tres meses cuando trabajan con residuos de alta humedad. Dado que los modelos sin eje eliminan todos los conjuntos de rodamientos intermedios, las tareas de mantenimiento rutinario se reducen a dos actividades principales: comprobar el espesor del revestimiento desgastable cada trimestre y cambiar el lubricante del reductor de engranajes cada seis meses. Los revestimientos desgastables se extraen para su sustitución sin desmontar completamente la pesada cinta helicoidal, reduciendo en más de la mitad las horas de mano de obra dedicadas al servicio de equipos cada año.
1.3 Canales totalmente sellados para controlar olores y derrames de líquidos

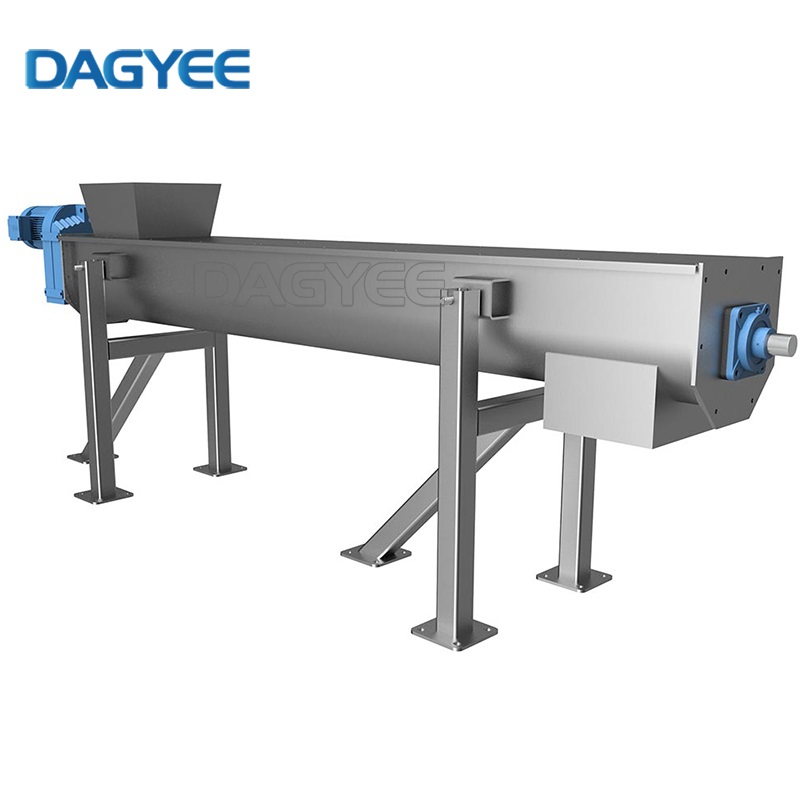

La mayoría de los canales de los transportadores de tornillo sin eje vienen equipados con tapas selladas atornilladas y juntas de brida de goma que retienen los vapores malolientes y el exceso de líquidos de lixiviación en el interior del equipo. Este diseño facilita el cumplimiento normativo en plantas de tratamiento de aguas residuales, fermentación de biogás y residuos químicos sujetas a estrictas normativas locales de emisiones ambientales. A diferencia de los sinfines con eje de canal abierto, los canales sellados sin eje impiden que los lixiviados goteen sobre los suelos de taller y evitan la propagación de olores que molestan al personal cercano o a edificios adyacentes.
1.4 Diseños flexibles adaptables a espacios de planta reducidos o desiguales
Los fabricantes de equipos personalizan los sistemas helicoidales sin eje para adaptarse a tres configuraciones de instalación comunes: transporte horizontal de materiales, tramos inclinados de baja pendiente de hasta 20° con canales en forma de U estándar, y secciones de elevación pronunciada entre 20° y 30° mediante carcasas de canal octogonales reforzadas. Existen variantes de elevador vertical corto personalizado adecuadas para instalaciones compactas que necesitan el traslado vertical de lodos entre distintas etapas de procesado. Para fábricas con niveles de suelo desiguales o zonas de procesado segmentadas, los tramos de canal segmentados atornillados simplifican el montaje en obra y pequeños ajustes de alineación durante la instalación.
1.5 Capacidad para procesar materia prima irregular y grumosa sin atascos
Trozos blandos grandes como montones de compost, residuos orgánicos triturados y tortas de filtro químico aglutinadas circulan sin obstáculos por el interior vacío del canal. El tamaño máximo de grumo que el transportador puede procesar es casi equivalente al ancho interno completo del canal. En los sinfines convencionales con eje, el eje central crea un estrecho cuello de botella que atrapa materiales sobredimensionados, provocando alarmas de atasco frecuentes y paradas de emergencia.
1.6 Inconvenientes prácticos de diseño que debe tener en cuenta
Los transportadores helicoidales sin eje no son una solución universal para todas las tareas de transporte de materiales, e ignorar sus limitaciones intrínsecas conlleva una mala rentabilidad a largo plazo. Dos restricciones clave deben tenerse en cuenta en la fase inicial de selección de equipos:
a) La fricción entre la cinta helicoidal y el revestimiento desgastable genera cargas de par mucho mayores, por lo que los motores de accionamiento correspondientes necesitan un 20 %–40 % más de potencia que los transportadores con eje del mismo diámetro. Esto incrementa los costes iniciales de los conjuntos de accionamiento en líneas de funcionamiento continuo 24 horas al día.
b) La cinta helicoidal monobloque no puede cubrir distancias ilimitadas. Una única unidad de transportador sin eje no debe recorrer más de 30 metros de trayecto de transporte. Las instalaciones que requieren recorridos más largos deben dividir la ruta en varias secciones independientes de transportador con motores de accionamiento separados, en lugar de encargar una única hélice de longitud excesiva que se dobla bajo cargas pesadas y desgasta rápidamente los revestimientos.

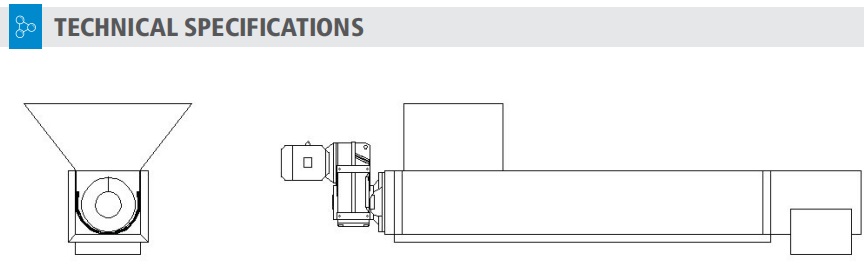

Tabla 1: Cuadro de parámetros técnicos prácticos estándar del transportador de tornillo sin eje
| Diámetro exterior de espiral | Paso de acoplamiento estándar | Capacidad horaria máxima (horizontal, 70% de llenado) | Rango práctico de velocidad de rotación | Grosor mínimo de la cinta espiral | Rango de potencia del motor asociado | Selección común de canaleta | Escalas de aplicación típicas |
|---|---|---|---|---|---|---|---|
| 150 mm | 150 mm | 4–8 m³/h | 30–40 RPM | 8 mm | 1.5–3 kW | U abierta/cerrada | Líneas de prueba de laboratorio, transporte de residuos alimentarios pequeños, estaciones descentralizadas mini |
| 200 mm | 200 mm | 9–16 m³/h | 25–35 RPM | 10 mm | 2.2–4 kW | Canaleta U sellada | Residuos de cocina de pequeños restaurantes, transferencia de estiércol en granjas ganaderas |
| 260 mm | 260 mm | 18–32 m³/h | 20–30 RPM | 12 mm | 3–5.5 kW | Canaleta U estándar | Lodos de plantas depuradoras medianas, transporte de bagazo de cervecería |
| 320 mm | 320 mm | 35–60 m³/h | 20–28 RPM | 14 mm | 4–7.5 kW | Canaleta U/octogonal conmutable | Plantas depuradoras municipales de escala media, recuperación de fibras residuales en fábricas de pasta |
| 380 mm | 380 mm | 62–95 m³/h | 18–25 RPM | 16 mm | 5.5–11 kW | Canaleta octogonal preferida | Centros grandes de tratamiento de residuos de cocina, transporte de digestato de biogás |
| 470 mm | 470 mm | 98–135 m³/h | 15–22 RPM | 18 mm | 7.5–15 kW | Sellada de servicio pesado | Lodos químicos industriales, entrega de escoria de pirólisis de neumáticos usados |
| 630 mm | 630 mm | 140–190 m³/h | 12–18 RPM | Cinta de aleación de 20–25 mm | 15–30 kW | Octogonal reforzada y engrosada | Líneas grandes de clasificación de residuos municipales, manejo de material de compost a gran escala |
Notas de uso de la tabla:Todos los valores de caudal corresponden a materiales con densidad aparente entre 0,8–1,2 t/m³. Cuando se instalan en pendiente, el rendimiento real disminuye según factores de corrección: 0,82 a 10°, 0,65 a 20°, inferior a 0,45 para ángulos superiores a 25°. Si su materia prima contiene arena o partículas abrasivas cortantes, actualice la cinta helicoidal a acero aleado como estándar.
2. Flujo de trabajo de dimensionamiento paso a paso en obra para transportadores de tornillo sin eje
El dimensionamiento correcto de equipos sigue un proceso secuencial claro que siempre comienza analizando las características físicas de su material, para continuar con los objetivos de caudal, disposición de instalación, requisitos de resistencia a la corrosión y ajuste final de la potencia de accionamiento. Saltarse cualquier paso casi siempre resulta en equipos con potencia insuficiente, desgaste rápido de componentes o capacidad de transporte insuficiente durante las horas de producción pico.
2.1 Paso 1: Analizar la materia prima para evaluar la idoneidad del transportador
Las características físicas del material determinan dos aspectos críticos: si el diseño helicoidal sin eje ofrecerá un rendimiento fiable, y qué grados de metal, materiales de revestimiento y espesores de hélice debe encargar. Tras años de visitas a instalaciones, divido todos los residuos a granel comunes en tres grupos sencillos para consulta rápida: materias primas ideales, materias primas condicionales que requieren mejoras personalizadas y materiales que nunca deben circular por un transportador sin eje.
2.1.1 Materiales perfectamente compatibles con transportadores helicoidales sin eje
a) Semisólidos pegajosos y de alta humedad: lodos municipales deshidratados, tortas de filtro de aguas residuales industriales, purines de ganado de granjas, orujos de frutas y verduras del procesado alimentario
b) Corrientes de residuos de fibra larga: pulpa de papel residual, retazos de fibra textil, hebras de residuos vegetales de líneas de residuos de cocina, lodos de algas del tratamiento de aguas residuales acuícolas
c) Materiales orgánicos a granel grumosos: residuos domésticos cribados, montones de compost, paja de cultivo triturada, restos de comida triturados
d) Semisólidos malolientes y ligeramente corrosivos: digestato de fermentación de biogás, lodos de plantas de decapado, residuos de lixiviado de tanques de fermentación
2.1.2 Materias primas condicionales (requieren mejoras personalizadas de componentes)
Escoria de horno de alta temperatura, lodos mezclados con restos de arena ligera, residuos químicos de baja viscosidad. Estos materiales requieren cintas helicoidales de aleación, revestimientos desgastables de metal fundido y juntas de sellado resistentes al calor para prolongar la vida útil y evitar sustituciones frecuentes de piezas.
2.1.3 Materiales no aptos para sistemas de transportador sin eje
Los polvos ultrafinos secos como polvo de cemento y harina de cal deslizan hacia atrás por la superficie helicoidal cuando el transportador funciona en pendiente. Esto reduce el rendimiento real en más de la mitad y desperdicia potencia excesiva del motor. Los materiales pesados duros y cortantes, como roca sin triturar, chatarra metálica sólida y grandes áridos pétreos, desgarran rápidamente la cinta helicoidal continua y rayan los revestimientos plásticos desgastables, provocando fallos irreversibles del equipo a las pocas semanas de funcionamiento continuo. Para productos granulares secos de flujo libre como gránulos de plástico y grano seco, los sinfines con eje convencionales tienen un coste mucho menor y consumen menos electricidad a largo plazo.
Tabla 2: Cuadro de compatibilidad de materiales de hélice y canal según las condiciones de funcionamiento en obra
| Tipo de entorno de trabajo | Material base de hélice y canal | Opción de revestimiento desgastable por defecto | Temperatura máxima de trabajo continuo | Principales escenarios industriales correspondientes |
|---|---|---|---|---|
| Residuos orgánicos de baja humedad no corrosivos | Acero al carbono galvanizado en caliente | Revestimiento de UHMWPE (polietileno de ultra alto peso molecular) | ≤120 °C | Granjas ganaderas, patios de procesado de compost al aire libre |
| Residuos de ácido/álcali débil aptos para alimentación | Acero inoxidable SUS304 | Revestimiento de UHMWPE inocuo apto para alimentos | ≤100 °C | Procesado de zumos de fruta, granos agotados de cervecería, transporte de subproductos marinos |
| Lodos químicos de corrosión moderada a fuerte | Acero inoxidable SUS316L | Placa desgastable compuesta de nailon | ≤150 °C | Talleres de aguas residuales de galvanoplastia, descarga de tortas de filtro de plantas químicas |
| Escoria industrial abrasiva de alta temperatura | Acero aleado resistente al calor | Revestimiento desgastable de aleación fundida | ≤400 °C | Plantas de pirólisis de neumáticos usados, líneas de tratamiento de residuos industriales térmicos |
2.2 Paso 2: Calcular el caudal requerido y definir el diámetro de la hélice
La fórmula de capacidad de transporte volumétrico de los transportadores de tornillo sin eje tiene en cuenta todas las variables operativas principales:
Q = D² × Paso × rpm × Factor de llenado × Densidad aparente × Coeficiente de corrección de pendiente
Donde Q representa el caudal volumétrico horario en metros cúbicos. Para equilibrar la fuerza de empuje del material, la mayoría de las hélices estándar utilizan un paso igual al diámetro exterior. Se añaden secciones de paso reducido en las tolvas de alimentación para aumentar el volumen de entrada durante la carga pico, mientras que los segmentos de paso más ancho en los extremos de descarga aceleran la evacuación del material y evitan acumulaciones en las aberturas de salida.
Según la experiencia en puesta en marcha en obra, no recomiendo encargar una unidad de hélice única dimensionada para un caudal superior a 140 m³/h. La instalación de dos transportadores sin eje de diámetro medio paralelos ofrece un funcionamiento mucho más estable y un mantenimiento más sencillo que una única cinta helicoidal sobredimensionada que se dobla fácilmente bajo cargas de par pesadas.
2.3 Paso 3: Seleccionar el tipo de canal según el ángulo de instalación
Dos construcciones de canal principales cubren casi todas las necesidades de instalación en fábricas, cada una con ventajas e inconvenientes claros para distintos requisitos de elevación:

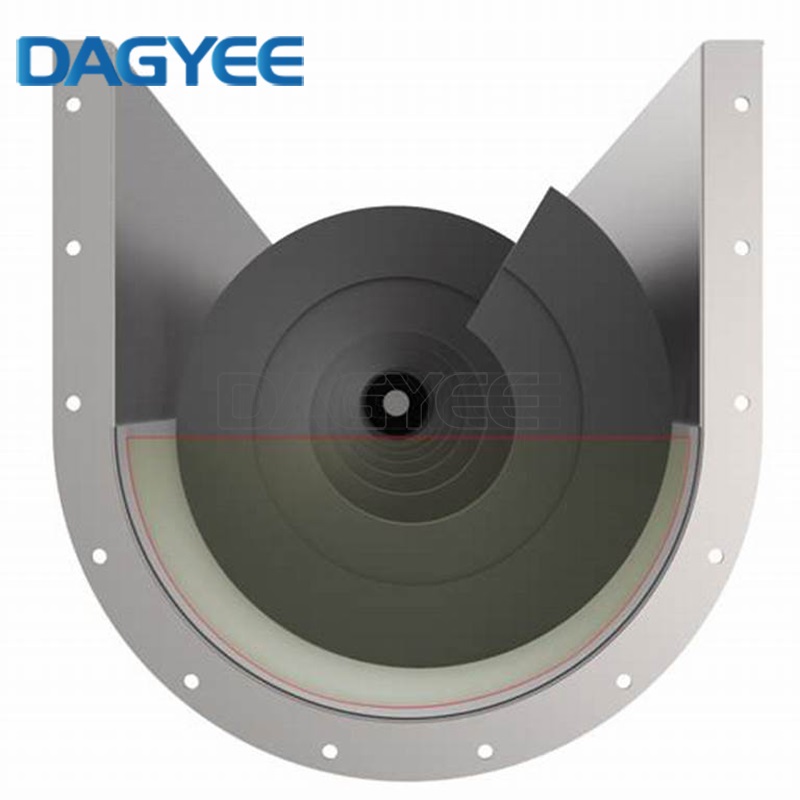

a) Canal en forma de U: Menor coste de fabricación, fácil acceso para la inspección y sustitución de revestimientos. Ideal para transporte horizontal o pendientes inferiores a 20°, y es la elección más común en líneas de tratamiento de aguas residuales y residuos alimentarios gracias al sencillo acceso para inspecciones diarias.
b) Canal octogonal reforzado: Las paredes laterales inclinadas evitan que el material deslice hacia atrás al elevar productos entre 20° y 30°. La carcasa totalmente sellada retiene olores y lixiviados líquidos, por lo que es el diseño preferido para secciones de elevación vertical de lodos en plantas municipales de tratamiento de aguas residuales.

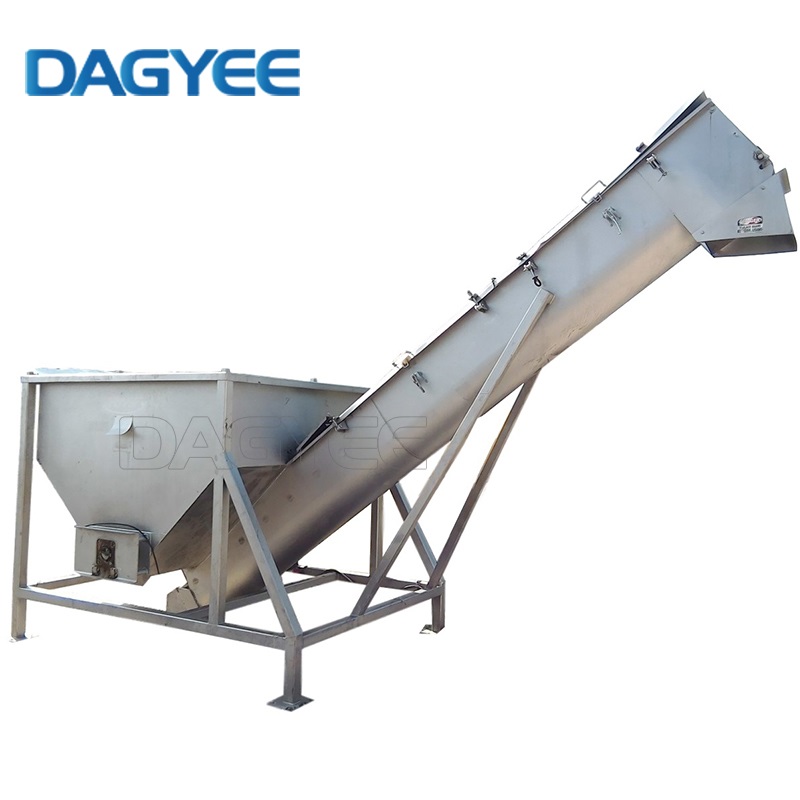

Límite práctico de disposición a recordar: una única unidad de hélice no puede mantener un transporte estable de material en recorridos superiores a 30 metros. Para proyectos de transporte de mayor distancia, divida la trayectoria del transportador en múltiples secciones helicoidales sin eje independientes con conjuntos de accionamiento de engranajes separados, para evitar la deflexión de la hélice y la abrasión acelerada del revestimiento.

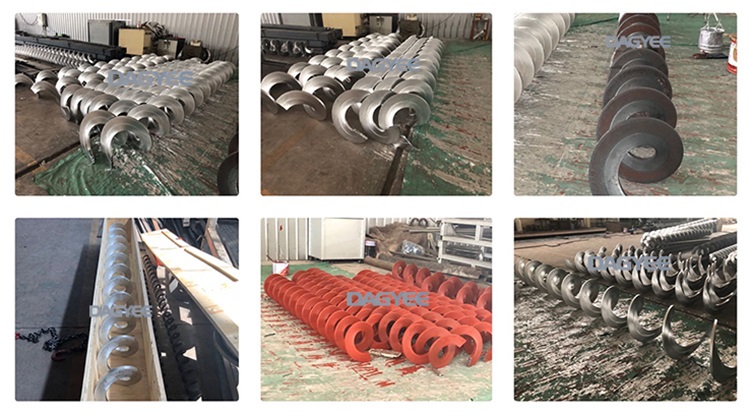

2.4 Paso 4: Elegir el espesor de la cinta helicoidal según los niveles de abrasión
Las materias primas de carga ligera y baja abrasión, como granos de cervecería y orujos de fruta blandos, funcionan correctamente con cintas helicoidales de 8–12 mm de espesor. Los lodos municipales de carga media y fibras de papel residual requieren un espesor de 14–18 mm para resistir la flexión bajo la presión constante del par. Si su materia prima contiene arena, residuos duros triturados o escoria abrasiva de alta temperatura, actualice a cintas reforzadas de aleación pesada de 20–25 mm para evitar roturas o deformaciones permanentes durante el funcionamiento continuo.
2.5 Paso 5: Sobredimensionar la potencia de accionamiento con amplio margen de seguridad
La fricción entre la cinta helicoidal y el revestimiento del canal genera cargas de par mucho mayores que los sinfines convencionales con eje. Las normativas de campo del sector recomiendan reservar al menos un margen de seguridad de potencia del 30 % por encima de la carga teórica calculada del motor, para gestionar picos de alimentación repentinos inesperados y obstrucciones leves por compactación de material. Los reductores de engranajes helicoidales con montaje de accionamiento directo por brida son la configuración estándar más fiable del mercado. Para plantas de biogás, talleres de residuos químicos y cualquier zona con vapores orgánicos volátiles inflamables, las variantes de motor antideflagrante son una mejora de seguridad obligatoria.
3. Aplicaciones industriales reales de los transportadores de tornillo sin eje
Gracias a su diseño anti-obstrucción y totalmente sellado, los equipos de transporte helicoidal sin eje dominan los flujos de tratamiento de residuos y aguas residuales, con un funcionamiento estable probado en siete sectores industriales principales. Cada industria presenta retos únicos de materia prima que la construcción sin eje resuelve mucho mejor que equipos de transporte alternativos.
3.1 Tratamiento de aguas residuales municipales e industriales (mayor mercado de aplicaciones)
Las plantas de tratamiento de alcantarillado recurren a los transportadores de tornillo sin eje para trasladar los lodos deshidratados descargados por prensas de filtro de banda y máquinas deshidratadoras centrífugas hasta silos de almacenamiento o camiones de transporte de lodos. Tomemos como ejemplo una planta municipal de tamaño medio del sudeste asiático que procesa 120 000 metros cúbicos de aguas residuales al día: seis conjuntos de unidades sin eje SUS304 de 320 mm de diámetro funcionan 24 horas al día todo el año, moviendo 35 metros cúbicos de lodo con un 80 % de humedad por hora por cada línea. Tras la instalación, las auditorías operativas mostraron que los costes anuales de mantenimiento por sustitución de rodamientos se redujeron en un 87 %, y los tiempos de parada dedicados a limpiar obstrucciones pasaron de 12 horas cada mes a menos de una hora completa por trimestre.
Las carcasas de canal selladas contienen los olores de sulfuro de hidrógeno liberados por los lodos anaerobios, manteniendo las zonas de trabajo de la planta en cumplimiento con las normativas de calidad del aire en el lugar de trabajo. Las pequeñas estaciones de alcantarillado comunitarias descentralizadas adoptan modelos compactos de 150–260 mm de diámetro para el traslado de lodos de bajo volumen con mínima supervisión por parte del operador diario.
3.2 Residuos de cocina y clasificación de residuos sólidos municipales
Los residuos alimentarios ricos en grasa y fibras se enrollan firmemente alrededor de los ejes centrales de los sinfines convencionales, provocando a menudo obstrucciones totales de la línea en dos o tres turnos de producción. El diseño sin eje helicoidal elimina por completo este fallo recurrente. Las instalaciones de procesamiento de residuos encargan variantes helicoidales resistentes reforzadas para residuos mixtos que contienen fragmentos de hueso y núcleos vegetales duros, evitando daños por rayado en la superficie de la cinta.
Puntos de integración habituales: transporte de residuos de cribado procedentes de líneas de clasificación, circulación de residuos de cocina triturados antes de la digestión anaerobia y traslado de masa de compost terminada hasta búnkeres de maduración. Los canales totalmente cubiertos y sellados impiden que los lixiviados cargados de grasa se derramen sobre los suelos de taller y reducen la actividad de plagas en las zonas de manipulación de residuos.
3.3 Plantas de producción de celulosa y papel
La fibra de papel residual, la mezcla de pulpa y el residuo de lodo blanco generan obstrucciones por enredo constantes en los equipos de transporte de tornillo tradicionales. Los fabricantes instalan transportadores helicoidales sin eje aptos para alimentos SUS304 para trasladar pulpa húmeda entre etapas de procesado y evacuar corrientes de recuperación de fibra residual. La superficie helicoidal continua y lisa reduce la acumulación de adherencias de fibra, simplificando las tareas de saneamiento de lavado diario necesarias para evitar el crecimiento de moho en el interior de los equipos de transporte.
3.4 Líneas de fabricación de alimentos y bebidas
El orujo de frutas, los lodos de procesado marino, los granos agotados de cervecería y los residuos de corte vegetal son materias primas ideales para los transportadores de tornillo sin eje. Los requisitos de diseño apto para alimentos exigen superficies en contacto con el producto totalmente de SUS304, revestimientos de UHMWPE inocuos conformes con normativas FDA y bastidores de canal de desmontaje rápido para soportar ciclos de saneamiento CIP (limpieza en lugar). Las juntas de silicona selladas evitan la contaminación cruzada entre distintos lotes de producción y bloquean los puntos de infiltración de insectos en el interior de la carcasa del equipo.
3.5 Talleres de eliminación de residuos químicos y peligrosos
Los lodos de decapado, los residuos de producción de pinturas y los residuos viscosos de polímeros presentan propiedades corrosivas y suelen liberar vapores tóxicos volátiles. Los conjuntos de hélice y canal de acero inoxidable SUS316L soportan la exposición química a largo plazo, mientras que las carcasas de canal totalmente cerradas retienen los humos peligrosos para proteger a los operadores en obra. Cualquier unidad instalada en zonas de almacenamiento de disolventes o reactores debe utilizar motores de accionamiento antideflagrantes certificados para eliminar riesgos de ignición por chispas eléctricas.
3.6 Líneas de pirólisis térmica de biomasa y neumáticos usados
Los fragmentos de neumático de caucho triturado, los residuos de plástico troceado y la escoria de biomasa de alta temperatura suponen estrés tanto abrasivo como térmico durante las operaciones de alimentación de hornos. Los transportadores helicoidales sin eje de aleación personalizados combinados con revestimientos desgastables de metal fundido soportan temperaturas de trabajo continuo de hasta 350 °C sin deformarse. Los sinfines convencionales con eje fallan rápidamente en estas condiciones de trabajo porque los rodamientos colgantes intermedios se degradan a altas temperaturas, por lo que los equipos sin eje son la única opción práctica de transporte a largo plazo para los flujos de recuperación térmica de residuos.
3.7 Granjas ganaderas y patios de fermentación de biogás
El estiércol de granja, el digestato de biogás y la paja de cultivo troceada generan demandas de transporte a granel moderadamente pegajosas y de baja corrosión. Las unidades de tornillo sin eje de acero al carbono galvanizado en caliente reducen los costes iniciales del equipo, y los revestimientos de UHMWPE resisten el desgaste por ácidos orgánicos procedentes de los lixiviados de estiércol. Las carcasas de accionamiento selladas al aire libre resisten los entornos húmedos de establos y patios de fermentación sin provocar una rápida corrosión del reductor de engranajes.
Tabla 3: Comparativa de rendimiento lado a lado – Transportador sin eje vs tornillo transportador convencional con eje
| Índice de evaluación | Transportador de tornillo sin eje | Tornillo transportador convencional con eje |
|---|---|---|
| Efecto anti-obstrucción y anti-enredo | Excelente; no existe eje central alrededor del cual se puedan enrollar las fibras | Deficiente; los materiales fibrosos se enredan frecuentemente alrededor del eje núcleo |
| Ratio máximo seguro de llenado del canal | 50%–90% para funcionamiento horizontal | 15%–30%, limitado por la obstrucción del eje central |
| Frecuencia de mantenimiento rutinario y carga de mano de obra | Baja; solo requiere servicio de revestimiento y reductor | Alta; engrase, inspección y sustitución mensual de rodamientos colgantes |
| Consumo de potencia del motor de accionamiento necesario | Requiere una salida de par un 20%–40% superior | Bajo consumo energético para el mismo diámetro de hélice |
| Coste inicial de compra del equipo | Precio base 2–3 veces superior al de los modelos con eje | Baja inversión inicial en hardware |
| Distancia máxima de transporte por unidad individual | Máximo 30 metros para evitar deflexión de la hélice | Hasta 60 metros con rodamientos colgantes de soporte |
| Tipo de materia prima más adecuado | Semisólidos pegajosos, fibrosos, grumosos y lodos de alta humedad | Materiales granulares secos de flujo libre, polvo fino, gránulos de plástico de baja viscosidad |
| Estabilidad a largo plazo a altas temperaturas | Muy estable; sin rodamientos internos sensibles al calor | Deficiente; los rodamientos colgantes se degradan rápidamente por encima de 120 °C |
4. Errores frecuentes y costosos de dimensionamiento y soluciones prácticas extraídas de la experiencia en obra
Muchas fábricas desperdician capital y tiempo de producción al apresurar el dimensionamiento de equipos sin analizar completamente la materia prima y la disposición. A continuación, cuatro escenarios de especificación incorrecta que encuentro repetidamente durante la construcción de nuevas plantas y proyectos de sustitución de equipos, junto con soluciones probadas en obra:
4.1 Seleccionar transportadores sin eje para el transporte de polvos ultrafinos secos
El polvo de cemento seco, la harina de cal mineral y otros polvos de baja fricción deslizan hacia atrás en los tramos helicoidales inclinados, reduciendo el rendimiento real a menos de la mitad del valor diseñado y desperdiciando electricidad adicional. La solución sencilla es cambiar a tornillos transportadores tubulares con eje diseñados específicamente para el transporte de polvo seco con bajo ratio de llenado, lo que elimina el deslizamiento inverso y reduce las facturas energéticas a largo plazo.
4.2 Utilizar cintas de acero al carbono estándar de poco espesor para residuos abrasivos con arena
Las fábricas que transportan lodos mezclados con arena de obra, restos de chatarra metálica o fragmentos de roca triturada suelen elegir cintas helicoidales de bajo coste de 10–12 mm, que se rompen completamente en tres meses de funcionamiento continuo. Actualizar a una cinta helicoidal reforzada de aleación de 20 mm junto con revestimientos desgastables de metal fundido prolonga la vida útil del equipo varios años, incluso con un coste inicial de material superior.
4.3 Instalar canales en U estándar en pendientes superiores a 25° sin ajustar los parámetros
Cuando los operadores montan canales en U estándar en ángulos de elevación pronunciados e ignoran las fórmulas de corrección de caudal por pendiente, los materiales deslizan hacia atrás constantemente y apenas avanzan hacia la salida de descarga. Cambiar a cuerpos de canal octogonales reforzados y reducir el ratio de llenado de diseño al 40 % estabiliza el movimiento del material y recupera el caudal horario objetivo de transporte.
4.4 Encargar una única hélice de longitud excesiva para recorridos de transporte superiores a 35 metros
Algunos ingenieros especifican una única unidad helicoidal sin eje extra larga para evitar comprar múltiples conjuntos de accionamiento, sin saber que las secciones de cinta larga sin soporte se doblan bajo cargas de par pesadas. La flexión constante crea puntos calientes concentrados que desgastan rápidamente los revestimientos y dejan deformaciones permanentes en la cinta helicoidal. Dividir la línea de transporte en dos o tres segmentos independientes más cortos elimina los riesgos de deflexión y reduce drásticamente la frecuencia de sustitución de revestimientos.
5. Consejos prácticos de operación para prolongar la vida útil del transportador sin eje
Incluso los transportadores de tornillo sin eje con dimensiones perfectas sufren un desgaste prematuro de los componentes si no se siguen reglas de operación estandarizadas constantes. Estos cinco hábitos sencillos de mantenimiento y funcionamiento prolongan la vida útil del revestimiento y la hélice, manteniendo el caudal estable día tras día:
a) Mantener una velocidad de rotación constante dentro del rango económico de 20–40 rpm correspondiente al diámetro de su hélice. La rotación continua a alta velocidad muy por encima de los umbrales recomendados acelera drásticamente la abrasión del revestimiento y agrava el daño por fatiga del reductor de engranajes.
b) Mantener un volumen de alimentación constante y controlado mediante tolvas de amortiguación y alimentadores de velocidad variable. Los picos masivos repentinos de materia prima sobrecargan el par de la hélice y generan grietas por tensión de impacto en los bordes de la cinta durante meses de funcionamiento continuo.
c) Inspeccionar el espesor del revestimiento cada tres meses. Programar la sustitución del revestimiento cuando el espesor residual descienda por debajo de 3 milímetros para evitar la fricción metal con metal entre la cinta helicoidal y la carcasa de acero del canal.
d) Instalar sistemas de lavado por pulverización automáticos en los extremos de descarga si procesa materias primas pegajosas cargadas de grasa, como residuos de cocina y lodos contaminados con aceite. El lavado periódico evita acumulaciones permanentes de material endurecido que aumentan el par de arrastre de la hélice durante el funcionamiento.
e) Montar sensores de protección contra sobrecarga de par en las unidades de accionamiento de engranajes. El sistema activa una parada automática cuando las obstrucciones aumentan el par, evitando deformaciones irreversibles de la cinta helicoidal antes de que el personal pueda limpiar el atasco manualmente.
Conclusión
Si sus prioridades principales son el rendimiento anti-obstrucción, el control de olores mediante sellado y un mantenimiento mínimo periódico, los transportadores helicoidales sin eje son su equipo de transporte dedicado ideal. Si manipula materiales granulares secos de flujo libre o necesita recorridos de transporte por unidad individual superiores a 30 metros, los sinfines convencionales con eje siguen siendo la alternativa equilibrada en costes. Adaptar el diseño del equipo con precisión al flujo de trabajo de su taller garantiza un caudal constante, una vida útil prolongada de los componentes y un rendimiento de producción diario estable en todos los sectores industriales de manipulación de residuos a granel.
