Señales de advertencia de fallo en el filete de tornillo, causas raíz y solución práctica de problemas para transportadores de tornillo con eje y sin eje
Introducción
En cualquier sistema de transportador de tornillo, la hélice (también denominada espiral o paleta de tornillo) cumple la función fundamental de transportar sólidos a granel, lodos deshidratados, materiales granulares y sustancias semifluidas a lo largo del canal del transportador. Si bien los grupos motrices, rodamientos y conjuntos de sellado suelen contar con planes de inspección periódicos, la hélice helicoidal suele pasarse por alto hasta que se produce una avería irreversible en las instalaciones.
Los daños imprevistos en la hélice generan riesgos operativos en cadena. Una hélice desgastada, agrietada o deformada reduce gradualmente la eficiencia de transporte, aumenta la demanda de par del motor, provoca desconexiones por sobrecarga repetidas y puede rayar o deformar de forma permanente el revestimiento del canal del transportador. En plantas de tratamiento de aguas residuales, instalaciones de biogás, centros de procesamiento de minerales y talleres de gestión de residuos industriales, las paradas derivadas de fallos de la hélice interrumpen las cadenas de transporte de lodos, generan riesgos de desbordamiento en los tanques de tratamiento y suponen reparaciones de emergencia costosas en obra.
Muchos equipos de mantenimiento solo intervienen cuando se rompen secciones completas de la hélice. En realidad, el deterioro mecánico se desarrolla de forma progresiva y emite señales visuales, acústicas y eléctricas detectables semanas o meses antes de una avería catastrófica. Esta guía práctica recopila técnicas de diagnóstico contrastadas en campo, analiza los modos de fallo más frecuentes de la hélice y detalla medidas estructuradas de reparación y prevención a largo plazo, tanto para hélices convencionales con eje central como para las resistentes sin eje, ampliamente utilizadas en proyectos de deshidratación de lodos.
También compararemos los materiales de fabricación de hélices disponibles comercialmente, facilitaremos una lista de comprobación utilizable en obra para inspecciones rutinarias y elaboraremos una matriz de referencia que permita al personal de mantenimiento relacionar rápidamente los síntomas con sus causas raíz. Todas las recomendaciones son aplicables a hélices continuas de una sola pieza y conjuntos de hélice soldados segmentados, empleados en operaciones industriales continuas de 24 horas.
1. Comprensión básica de los límites funcionales de la hélice transportadora

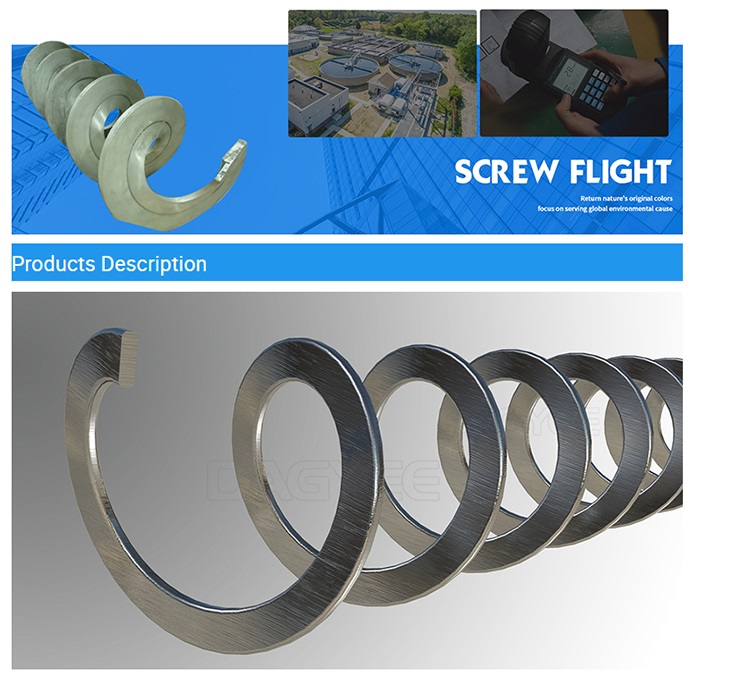

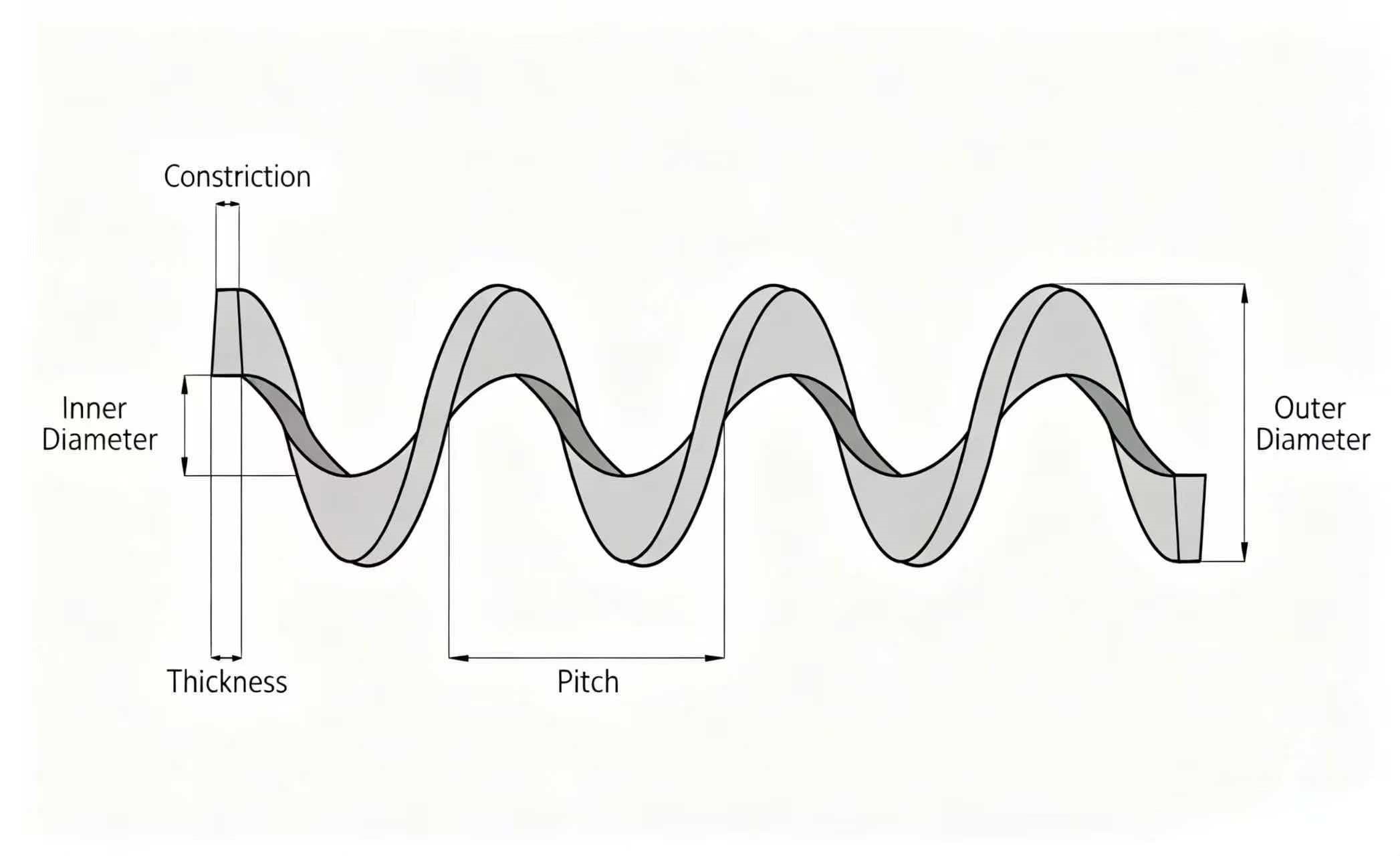

Antes de diagnosticar averías, los equipos de ingeniería deben reconocer los límites operativos intrínsecos al diseño de cada hélice. Las paletas helicoidales generan el empuje hacia adelante del material gracias a un diámetro exterior constante, un paso helicoidal uniforme y una integridad superficial estable. En cuanto la geometría o el estado superficial se desvían de las especificaciones de diseño originales, el rendimiento de transporte empieza a degradarse.
El funcionamiento de la hélice depende de cuatro variables regulables: abrasividad del material, grado de llenado del transportador, velocidad de rotación de trabajo y exposición a la corrosión superficial. Los lodos mezclados con arena, gravilla y partículas inorgánicas generan una abrasión de tres cuerpos continua sobre los bordes exteriores de la hélice. Los niveles elevados de llenado incrementan la carga de fricción en toda la superficie de la paleta, mientras que una velocidad de rotación alta amplifica la frecuencia de contacto entre las superficies de la hélice y el material transportado. En entornos de aguas residuales corrosivos, el ataque químico combinado con el desgaste mecánico acelera el deterioro mucho más rápido que en condiciones de trabajo con sólidos secos.
Existe una idea errónea común entre los operadores de planta: que un ligero desgaste visible no requiere atención. En la práctica, la pérdida uniforme de grosor en los bordes reduce el diámetro efectivo de la hélice, amplía el espacio libre entre las puntas de la paleta y la pared del canal y genera remolinos de material circulante. Estos remolinos a su vez aceleran la abrasión localizada, creando un ciclo auto-reforzante de envejecimiento acelerado del componente.
Tabla 1: Tabla de especificaciones técnicas de materiales de hélice
| Grado de material de hélice | Dureza base (HB) | Entorno de trabajo típico | Resistencia a la abrasión | Resistencia a la corrosión | Temperatura máxima continua recomendada | Escenario de aplicación habitual |
|---|---|---|---|---|---|---|
| Acero carbono dulce Q235B | 120–160 HB | Sólidos secos a granel, no corrosivos y de baja abrasividad | Baja | Mala | 220 °C | Granos secos, materias primas generales no abrasivas |
| Acero carbono resistente al desgaste NM400 | 360–420 HB | Residuos mineros, lodos con abundante gravilla | Excelente | Limitada | 240 °C | Colas mineras, lodos de aguas residuales con gravilla |
| Acero inoxidable SUS304 | 180–220 HB | Aguas residuales frescas, lodos orgánicos neutros | Moderada | Buena (pH neutro) | 300 °C | Lodos domésticos municipales, residuos de procesado alimentario |
| Acero inoxidable SUS316L | 175–215 HB | Aguas residuales débiles ácidas o salinas, lodos químicos | Moderada | Muy buena | 320 °C | Aguas residuales químicas industriales, tratamiento de alcantarillado costero |
| Hélice con recubrimiento duro (base de acero carbono + soldadura anti-desgaste) | Superficie > 55 HRC | Lodos altamente abrasivos con alto contenido de arena | Superior | Depende del material base | 260 °C | Lodos deshidratados con gravilla inorgánica, transporte de larga distancia |
Nota técnica: El recubrimiento duro solo protege los bordes exteriores de la hélice. Si el metal base sufre corrosión, las capas de recubrimiento pueden despegarse tras ciclos de servicio prolongados. Para el transporte de lodos pesados, las hélices sin eje suelen evitar el acero carbono simple, a menos que cuenten con recubrimientos superficiales adicionales.
2. Señales de alerta temprana reconocibles de deterioro de la hélice
La rotura catastrófica de la hélice casi nunca ocurre sin comportamientos operativos anómalos previos. Los equipos de mantenimiento experimentados establecen datos operativos de referencia durante la puesta en marcha inicial, lo que facilita la detección de desviaciones sutiles en las rondas rutinarias. Las señales de aviso se dividen en cuatro categorías: variaciones en el rendimiento eléctrico, irregularidades acústicas, inestabilidad del caudal transportado y defectos físicos visibles.
Un volumen de alimentación estable junto con una corriente de funcionamiento del motor que va aumentando lentamente es uno de los indicadores medibles más tempranos. A medida que la geometría de la hélice se deteriora, se requiere más par para empujar el material hacia adelante, y el consumo medio de amperios va subiendo sin ajustes en la tasa de alimentación ni en la configuración de velocidad del accionamiento. Los operadores suelen restar importancia a pequeños aumentos de corriente, considerándolos fluctuaciones normales de carga, pero una tendencia ascendente constante durante varias semanas indica un desgaste en desarrollo de la hélice.
Otra señal clara de alerta son las vibraciones inusuales y ruidos periódicos. Una vibración de baja frecuencia continua suele indicar una distribución irregular de la carga en la hélice. Un ruido de fricción rítmico regular revela que las puntas de la paleta entran en contacto con la superficie interior del canal del transportador. Los impactos agudos aleatorios suelen señalar segmentos de hélice soldados flojos o cuerpos extraños atrapados entre las secciones de la paleta.
También requieren atención las fluctuaciones en el caudal de descarga y los bloqueos recurrentes locales. Cuando se acumulan depósitos de lodo endurecido en las superficies de la hélice o los bordes de la paleta se desgastan de forma irregular, el flujo de material no mantiene una trayectoria de avance estable. El material desliza hacia atrás en lugar de avanzar hasta la salida de descarga, generando una salida irregular y bloqueos frecuentes cerca de la zona de alimentación o de los rodamientos intermedios suspendidos. Los operadores que desbloquean el equipo repetidamente sin investigar las averías mecánicas de raíz se enfrentarán a riesgos de fallo cada vez mayores.
Tabla 2: Lista de comprobación de identificación de señales de alerta temprana de la hélice (inspección diaria en obra)
| Elemento de inspección | Estado normal aceptable | Condición de aviso (programar inspección detallada) | Condición de alarma crítica (planificar parada inmediata) |
|---|---|---|---|
| Corriente de funcionamiento del motor | Constante, dentro de ±5% del valor de referencia de puesta en marcha | Aumento sostenido superior al 10% de la lectura de referencia | Corriente superior a la carga nominal de trabajo del motor |
| Vibración y ruido | Funcionamiento suave, zumbido bajo constante | Fricción intermitente o vibración de baja frecuencia | Ruido de colisión metálica persistente, vibración intensa de la estructura |
| Caudal transportado | Salida estable acorde a la capacidad de diseño | Volumen de descarga fluctúa más de un 15% con tasa de alimentación fija | Salida inferior al 60% de la capacidad nominal |
| Frecuencia de bloqueos | Bloqueos excepcionales (menos de uno al mes) | Bloqueos semanales tras limpieza rutinaria | Bloqueos aparecen a las pocas horas de desbloquear el equipo |
| Estado visual de la hélice (a través de escotillas de inspección) | Superficie lisa, grosor uniforme de la paleta | Adelgazamiento visible de los bordes, costras superficiales o picaduras leves | Curvado evidente, grietas visibles o segmentos de hélice rotos |
| Retroflujo de material | Migración mínima de material hacia atrás | Acumulación regular de material detrás de las secciones de hélice | Retroflujo importante de lodo hacia la tolva de alimentación |
3. Seis modos principales de fallo de la hélice, causas raíz y soluciones prácticas
Cada patrón de daño de la hélice está directamente relacionado con unas condiciones operativas específicas, por lo que un mantenimiento dirigido es mucho más eficaz que el reemplazo generalizado de componentes. A continuación, desglosamos cada modo de fallo, los factores que lo provocan y las estrategias de reparación escalonadas, válidas tanto para reparaciones temporales como para la optimización del sistema a largo plazo.
3.1 Desgaste abrasivo de los bordes – El fallo industrial más frecuente de la hélice
Los bordes exteriores de la paleta soportan la mayor presión de contacto con los materiales a granel, por lo que se produce una abrasión uniforme de los bordes en casi todas las instalaciones de transportador de tornillo. La gravilla, partículas finas de roca y fragmentos minerales atrapados entre las puntas de la hélice y el revestimiento del canal van desgastando gradualmente el grosor de la paleta.
Los parámetros operativos aceleran la velocidad de desgaste. Una velocidad de rotación excesiva incrementa la frecuencia de impacto de las partículas, mientras que unos ratios de llenado elevados mal regulados generan capas densas de material que rozan continuamente las superficies de la hélice. Las hélices de acero carbono sin protección anti-desgaste presentan una pérdida medible de grosor en los bordes a los pocos meses cuando transportan lodos con gravilla.
El desgaste uniforme leve se puede reparar en obra mediante soldadura de recubrimiento duro en los contornos de la paleta. Cuando el grosor de la hélice se reduce en más de un tercio de la especificación original, la reconstrucción por soldadura deja de ser rentable y se recomienda el reemplazo completo de la hélice. Los operadores pueden prolongar la vida útil reduciendo moderadamente la velocidad de rotación del transportador e instalando pantallas de retención de residuos para limitar la entrada de cuerpos extraños abrasivos de gran tamaño en el canal.
3.2 Distorsión, curvado y deformación helicoidal permanente de la hélice
El curvado de la hélice casi siempre se origina por cargas de impacto por sobrecarga. Intentar arrancar un transportador con el canal completamente lleno somete a las paletas helicoidales a un par extremo, retorciendo la geometría de la hélice y distorsionando el paso helicoidal diseñado. Los residuos sólidos atrapados, como fragmentos metálicos, escombros de obra y grandes terrones de lodo, también generan puntos de concentración de tensión que deforman permanentemente secciones de la hélice.
Las hélices ligeramente distorsionadas pueden calibrarse mecánicamente por profesionales, pero las paletas fuertemente retorcidas no recuperan un paso y concentricidad constantes incluso después de intentos de enderezado. Tras la corrección, las tensiones internas residuales provocan una aparición acelerada de grietas por fatiga durante el funcionamiento continuo. La solución fiable a largo plazo es el reemplazo completo de la hélice una vez que la deformación supera los rangos de tolerancia admisibles. Las instalaciones deben instalar relés de protección contra sobrecarga y aplicar procedimientos de bloqueo y etiquetado antes de desbloquear el equipo para evitar arranques forzados con el canal cargado.
3.3 Grietas en la base de la hélice y rotura de juntas soldadas

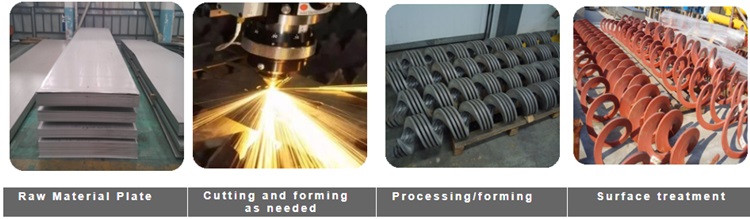

La mayoría de las hélices de tornillo de gran diámetro fabricadas a medida utilizan soldadura segmentada en la unión entre la paleta y el eje central. Estas juntas soldadas actúan como zonas naturales de concentración de tensión bajo cargas cíclicas repetidas. Una penetración incompleta de la soldadura durante la fabricación crea microfisuras ocultas que se expanden lentamente durante el funcionamiento diario.
El lodo corrosivo se filtra en las pequeñas rendijas de soldadura, corroendo el metal desde el interior y debilitando aún más la resistencia de la unión. Los ejes centrales desalineados distribuyen la carga de forma irregular por las secciones de la hélice, acelerando la propagación de grietas. Las fisuras superficiales incipientes se pueden desbastar y volver a soldar completamente, instalando placas de refuerzo en la base de la paleta. Las fracturas penetrantes amplias o los segmentos de hélice separados suponen riesgos graves de seguridad; se debe detener la operación inmediatamente para evitar que trozos rotos de la hélice atasquen el conjunto del transportador. Para nuevos pedidos de equipos, especifique hélices continuas de una sola pieza para aplicaciones de transporte de lodos de alta carga siempre que el presupuesto lo permita.
3.4 Corrosión superficial, picaduras y perforación localizada
Este modo de fallo predomina en entornos de tratamiento de aguas residuales y procesos químicos. Los lodos neutros, ácidos o salinos generan corrosión electroquímica en superficies de acero sin protección. Las zonas rugosas causadas por un ligero desgaste actúan como puntos de inicio de picaduras, creando pequeñas cavidades que se expanden gradualmente con el tiempo. Las superficies corroídas y rugosas también favorecen la adherencia del lodo, agravando la pérdida de rendimiento de la hélice.
La ligera oxidación superficial y las picaduras superficiales se pueden tratar mediante granallado abrasivo seguido de un recubrimiento anticorrosivo. Las instalaciones que gestionan regularmente aguas residuales químicamente activas deben actualizar el grado de material de la hélice, pasando del acero carbono al acero inoxidable SUS304 o SUS316L. Los operadores pueden reducir las tasas de corrosión vaciando y limpiando completamente los transportadores tras cada ciclo de operación, evitando la retención prolongada de lodo húmedo dentro del canal.
3.5 Costras de material y adherencia superficial de la hélice
Los lodos orgánicos de alta humedad presentan fuertes propiedades adhesivas. Con el tiempo, las capas de material comprimido se endurecen y se adhieren firmemente a las superficies de la hélice. Estos depósitos endurecidos reducen el diámetro exterior efectivo de la paleta, disminuyen la eficiencia de transporte y generan patrones de fricción irregulares. Muchos equipos intentan solucionar los bloqueos frecuentes aumentando la potencia del accionamiento, lo que solo acelera el desgaste de la hélice y los riesgos de sobrecarga del motor.
Las inspecciones programadas y la limpieza mecánica a través de las escotillas de acceso permiten controlar la acumulación de costras gruesas. Las hélices de acero inoxidable pulido o los tratamientos superficiales antiadherentes reducen la tendencia a la adhesión del lodo. Cuando no se puede evitar el transporte continuo de materiales viscosos, los ingenieros pueden ajustar el diseño del paso de la hélice y optimizar la continuidad de la alimentación para impedir el contacto estático prolongado entre el lodo y las superficies de la paleta.
3.6 Rozamiento de la hélice contra el revestimiento del canal del transportador
Un ruido agudo de contacto metálico señala el rozamiento entre la hélice y el canal. Los causantes principales son ejes principales curvados, rodamientos intermedios suspendidos desgastados, falta de concentricidad en la instalación y deformación por dilatación térmica a largo plazo. La fricción constante desgasta simultáneamente los bordes de la hélice y el revestimiento del canal, aumentando los gastos generales de mantenimiento. Los técnicos deben comprobar la rectitud del eje, reemplazar los rodamientos degradados y restablecer el espacio radial de diseño entre el diámetro exterior de la hélice y la pared interior del canal para resolver esta avería.
Tabla 3: Matriz comparativa de modo de fallo de la hélice, causa raíz y solución
| Modo de fallo | Causas raíz principales | Solución de emergencia a corto plazo | Solución preventiva a largo plazo |
|---|---|---|---|
| Desgaste abrasivo de los bordes de la hélice | Material con gravilla, velocidad de rotación excesiva, hélice de baja dureza | Soldadura de recubrimiento duro en los bordes desgastados | Adoptar hélice de grado resistente al desgaste, optimizar velocidad y ratio de llenado del transportador |
| Curvado y distorsión de la hélice | Arranque forzado con bloqueo, cuerpos extraños atrapados, par de sobrecarga | Calibración mecánica para deformaciones leves; reemplazo de hélice fuertemente retorcida | Instalar pantalla de retención de residuos en la entrada, configurar protección eléctrica contra sobrecarga |
| Grietas en la base y rotura de soldaduras | Penetración deficiente de soldadura, tensión por fatiga cíclica, desalineación del eje | Desbastar grietas y realizar resoldadura reforzada con penetración total | Especificar hélice continua de una pieza; garantizar alineación precisa del eje durante la instalación |
| Corrosión y picaduras superficiales | Lodos ácidos/salinos, material húmedo residual, acero carbono sin protección | Granallado y aplicación de recubrimiento anticorrosivo para corrosión leve | Actualizar a hélice de acero inoxidable; establecer rutina de vaciado y limpieza tras operación |
| Costras de lodo y adherencia de la hélice | Lodo viscoso húmedo, baja suavidad superficial | Limpieza manual periódica a través de escotillas de inspección | Seleccionar superficies de hélice pulidas, ajustar caudal de alimentación para evitar acumulación estática de lodo |
| Rozamiento de la hélice con el revestimiento del canal | Rodamientos suspendidos desgastados, eje curvado, desalineación del conjunto | Reajustar concentricidad, restablecer espacio libre de diseño | Programar reemplazo periódico de rodamientos y comprobación de rectitud del eje |
4. Proceso estándar paso a paso de diagnóstico de averías en obra
Un diagnóstico estructurado evita desmontajes innecesarios y paradas de producción cuando aparecen irregularidades en la hélice. Los supervisores de mantenimiento deben seguir esta secuencia lógica durante la resolución de fallos.
En primer lugar, registrar los datos operativos de referencia: corriente media del motor, intensidad de vibración y rango de fluctuación del caudal. Comparar las lecturas en tiempo real con los valores de puesta en marcha permite diferenciar rápidamente la variación normal de las averías en desarrollo. A continuación, realizar una monitorización acústica para localizar la posición aproximada del ruido anómalo dentro del canal del transportador. En unidades totalmente cerradas sin escotillas de inspección amplias, los endoscopios industriales permiten obtener retroalimentación visual sin desmontar completamente el equipo.
Si persisten las señales de alerta, aislar completamente la corriente, aplicar protocolos de seguridad de bloqueo y etiquetado y vaciar todo el material del transportador. Los técnicos pueden entonces medir el diámetro exterior real de la hélice, el grosor de la paleta y el paso helicoidal, comparando las mediciones con los planos de ingeniería originales. La recolección de datos clarifica si la avería se origina por desgaste, deformación, aparición de grietas o adherencia superficial. Una vez confirmada la categoría exacta de fallo, los equipos eligen la solución más económica: reparación localizada, refuerzo de componentes o reemplazo completo del conjunto de la hélice.
5. Plan de mantenimiento preventivo estructurado para prolongar la vida útil de la hélice
Una larga vida útil de la hélice depende de ciclos de inspección combinados: rondas diarias, comprobaciones internas mensuales y revisiones generales anuales. Muchas instalaciones solo actúan de forma reactiva ante fallos por falta de planes de mantenimiento definidos.
Rondas diarias y semanales
Los operadores supervisan las tendencias de ruido, vibración y corriente del motor durante el arranque y el funcionamiento continuo. Todas las lecturas inusuales deben registrarse para su seguimiento durante varias semanas. El personal también anota la frecuencia de bloqueos y la estabilidad de la descarga de lodo para identificar fases de deterioro progresivo de la hélice en etapas tempranas.
Inspección interna mensual
Abrir las escotillas de inspección para evaluar visualmente el estado superficial de la hélice. Comprobar la aparición de costras de lodo, corrosión superficial y pequeñas grietas en soldaduras. Medir el espacio libre entre las puntas de la paleta y el revestimiento del canal, comparándolo con las tolerancias de diseño. Realizar una limpieza localizada de los depósitos acumulados en cada inspección de acceso.
Mantenimiento trimestral
Eliminar exhaustivamente los depósitos endurecidos de lodo en las superficies de la hélice. Apretar todos los pernos de unión del eje y la hélice, y comprobar los dispositivos de protección contra sobrecarga para garantizar su desconexión fiable ante sobrecargas imprevistas.
Revisión general anual
Realizar mediciones dimensionales exhaustivas en todas las secciones de la hélice. Evaluar los niveles de desgaste para planificar la adquisición de repuestos durante las ventanas de parada programada de la planta. El personal de ingeniería debe revisar la correspondencia entre el material y el rendimiento; si el deterioro de la hélice se produce mucho antes de lo previsto en el diseño, evaluar la actualización del grado de material de la hélice para el año operativo siguiente.
6. Preguntas frecuentes prácticas de ingeniería
P1: ¿Se puede mantener en servicio continuo una hélice moderadamente desgastada
?Es posible una operación limitada a corto plazo, pero una vez que se desgastan las capas superficiales protectoras, el deterioro se acelera exponencialmente. La operación prolongada conlleva riesgos de rotura súbita de la hélice, curvado del eje y daños permanentes en el costoso revestimiento del canal del transportador. Se debe organizar el mantenimiento en la primera ventana de parada de producción disponible.
P2: ¿Qué diferencias clave existen entre los estándares de mantenimiento de hélices con eje y sin eje?

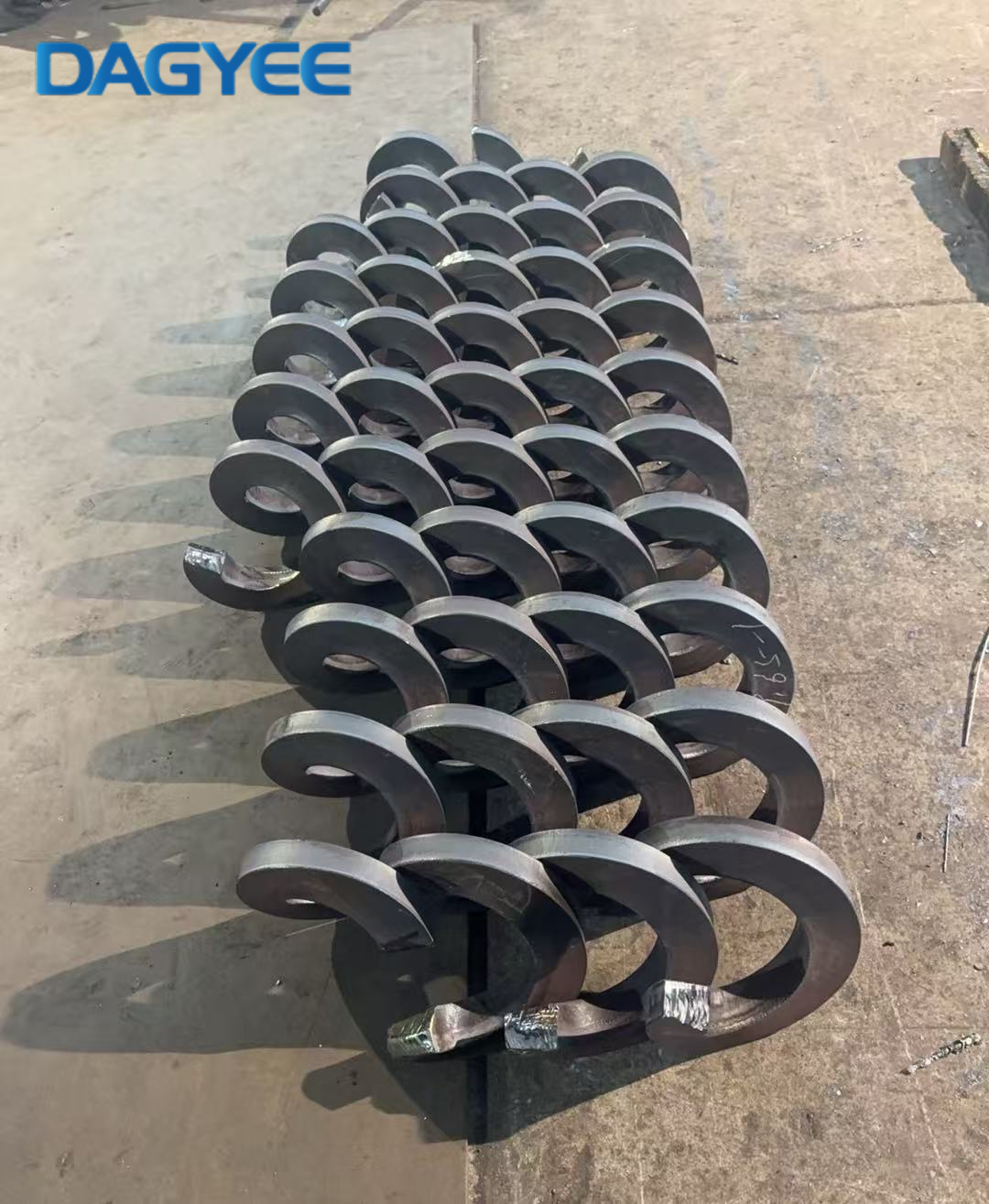

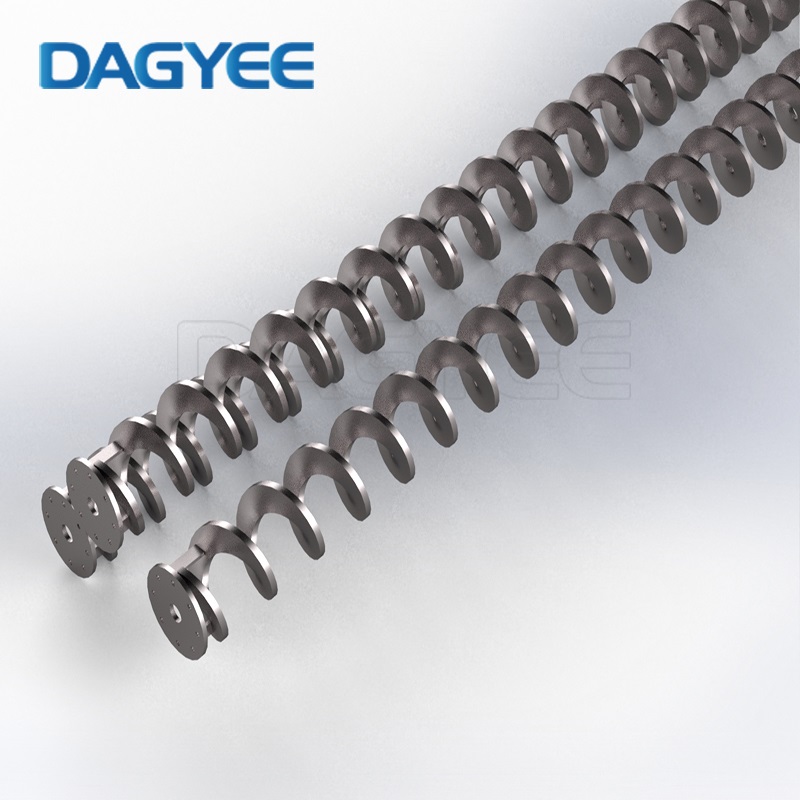

Las hélices de tornillo sin eje carecen de soporte central, por lo que soportan una mayor tensión de curvado durante el transporte de lodos. Las cargas por bloqueo suponen un riesgo más alto de deformación permanente de la hélice. Los operadores deben mantener un control de alimentación más estricto y evitar la entrada de cuerpos extraños grandes en el canal para prevenir sobrecargas por impacto.
P3: ¿Cómo elegir el material de la hélice específicamente para el transporte de lodos municipales e industriales?
Para lodos domésticos municipales neutros, las hélices de acero inoxidable SUS304 son adecuadas. Las instalaciones que procesan aguas residuales industriales ácidas o alcantarillado costero salino deben seleccionar SUS316L. Los lodos con alto contenido de arena y gravilla requieren acero resistente al desgaste con tratamiento de recubrimiento duro en los bordes para maximizar los intervalos de servicio.
Conclusión
El funcionamiento correcto de la hélice transportadora determina directamente el tiempo de actividad global del transportador de tornillo en sectores como el tratamiento de aguas residuales, la gestión de residuos y el manejo de sólidos a granel. Reconocer las señales de alerta tempranas, clasificar con precisión los modos de fallo e implementar un mantenimiento preventivo sistemático reduce drásticamente las pérdidas por paradas imprevistas y disminuye los gastos de reemplazo de componentes a largo plazo.
La selección de materiales adaptados a las características del material transportado, el control adecuado de los parámetros operativos y las inspecciones rutinarias constantes conforman un marco completo de protección para los conjuntos de paleta helicoidal. Al planificar la adquisición de nuevos transportadores o la renovación de hélices, colabore con ingenieros especializados en equipos para confirmar el grosor, paso, grado de material y tratamiento superficial de la hélice optimizados para las propiedades específicas de su lodo o sólido a granel.
Si su operación requiere hélices transportadoras diseñadas a medida, soluciones de modificación anti-desgaste o soporte técnico para la planificación del mantenimiento de transportadores con y sin eje, contacte con nuestro equipo de ingeniería para obtener recomendaciones de diseño personalizadas y asesoramiento sobre repuestos.
