Análisis de los Problemas Operativos del Clarificador de Láminas y Soluciones de Optimización

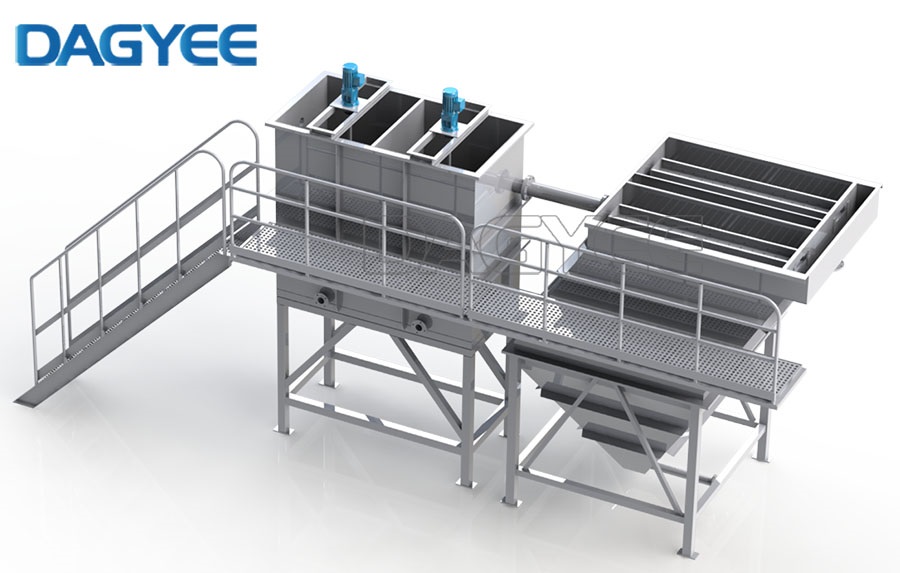

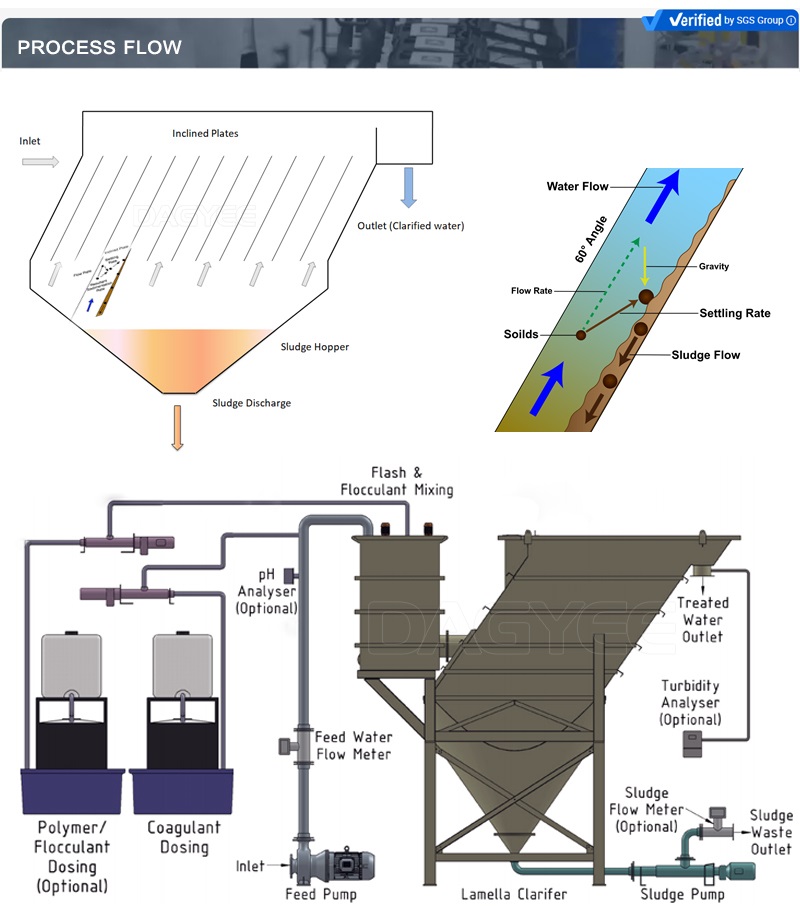

I. Principio de funcionamiento del Clarificador de placas inclinadas
El principio de diseño central del clarificador de placas inclinadas es la teoría de sedimentación en tanques poco profundos, que es una base teórica importante para la optimización y mejora de los procesos de sedimentación. Su lógica central es la siguiente: bajo la condición de que el volumen efectivo del tanque de sedimentación permanezca constante, el área de sedimentación efectiva del tanque de sedimentación está positivamente correlacionada con la eficiencia de sedimentación. Cuanto mayor sea el área de sedimentación efectiva, más partículas en suspensión podrán sedimentarse por unidad de tiempo, y mejor será el efecto general de separación sólido-líquido. Además, no existe una correlación directa entre la eficiencia de sedimentación y el tiempo de retención del agua en el tanque; al mismo tiempo, cuanto más superficial es la profundidad de sedimentación efectiva del tanque, más corta es la distancia que las partículas en suspensión recorren desde el agua hasta el fondo del tanque, y el tiempo requerido para el proceso de sedimentación se acortará significativamente.

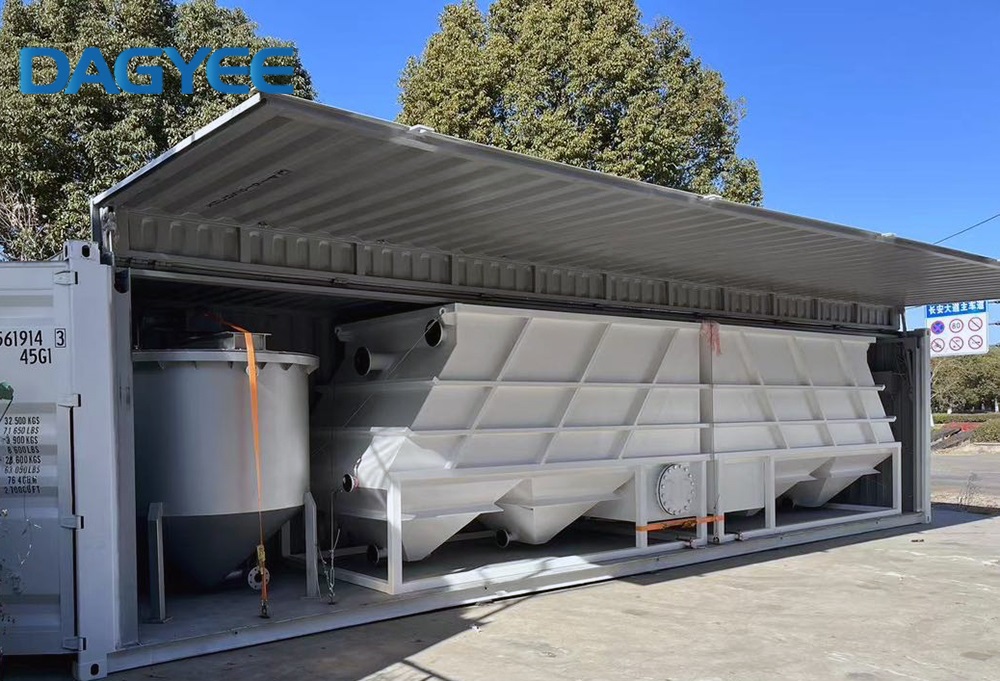

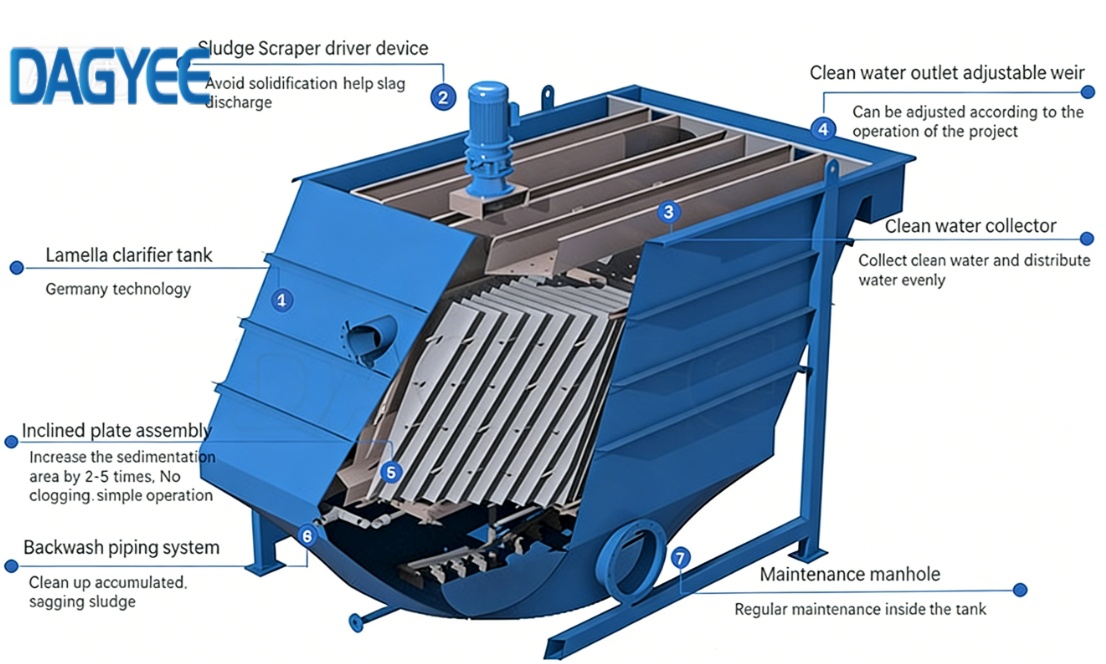

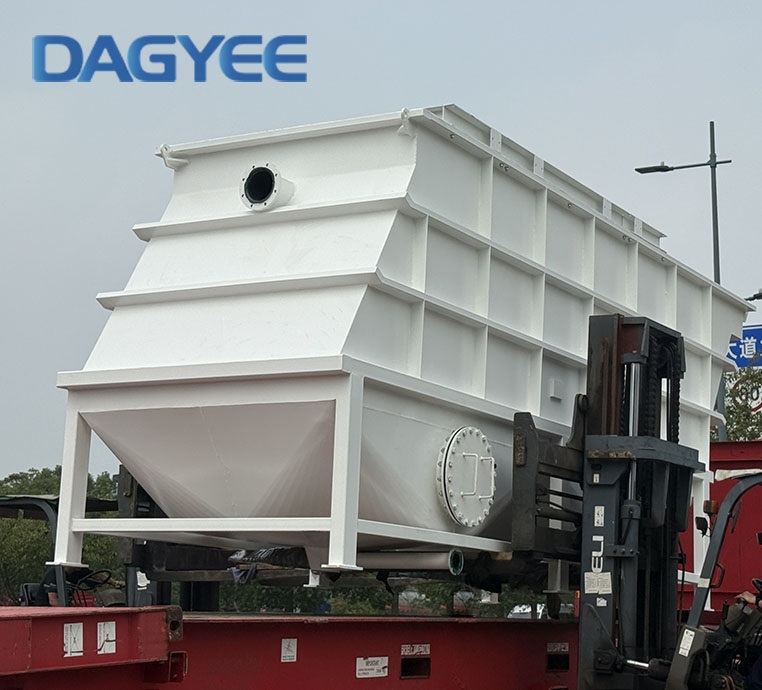

El clarificador de placas inclinadas implementa plenamente el principio de tanque poco profundo en su diseño estructural. Al disponer una serie de placas inclinadas en un patrón regular dentro del tanque, el flujo de agua originalmente continuo se divide en múltiples capas de agua delgadas y estables. Este diseño estructural supera los inconvenientes de los tanques de sedimentación tradicionales, como el flujo de agua caótico y las largas rutas de sedimentación, permitiendo que cada capa de agua forme un área de sedimentación independiente. Esto no solo aumenta el área de sedimentación efectiva, sino que también permite que las partículas en suspensión sedimenten rápidamente en una distancia corta, logrando finalmente una separación sólido-líquido eficiente y estable. Es un proceso de sedimentación eficiente ampliamente utilizado en la industria actual del tratamiento de agua.
II. Características del clarificador de placas inclinadas
1. Patrón de flujo hidráulico estable, condiciones de flujo laminar superiores
El clarificador de placas inclinadas utiliza plenamente el principio de flujo laminar para optimizar el estado del flujo de agua. Cuando el agua fluye a través de los espacios entre las placas inclinadas, el área de la sección transversal del paso del agua es estrecha y el radio hidráulico es mucho menor que el de los tanques de sedimentación de flujo horizontal tradicionales. El radio hidráulico más pequeño reduce significativamente el número de Reynolds del flujo de agua. En condiciones normales de funcionamiento, el número de Reynolds Re se mantiene estable alrededor de 200, y el flujo de agua mantiene un estado laminar estable durante todo el proceso, sin perturbaciones turbulentas evidentes. Esto proporciona un entorno ideal para la sedimentación uniforme de las partículas en suspensión. Al mismo tiempo, el número de Froude del flujo de agua entre las placas inclinadas se mantiene entre 1×10⁻³ y 1×10⁻⁴, lo que garantiza una estabilidad del flujo de agua extremadamente fuerte. No provocará que las partículas ya sedimentadas se eleven debido a las fluctuaciones en la velocidad del flujo o a las perturbaciones del cuerpo de agua, mejorando significativamente la fiabilidad de la sedimentación.
2. El área de sedimentación efectiva se expande significativamente, y la eficiencia de sedimentación mejora enormemente
La disposición densa de las placas inclinadas permite un aumento geométricamente exponencial en el área de sedimentación efectiva sin aumentar la huella o el volumen del tanque. Esto supera directamente el límite superior de la eficiencia de sedimentación de los tanques de sedimentación tradicionales. Influenciada por múltiples factores como el ángulo de instalación de las placas inclinadas, la densidad de disposición del relleno, la uniformidad de la distribución del agua en la entrada y salida, y el patrón de flujo real dentro de los espacios entre las placas, la capacidad de tratamiento real del tanque de sedimentación de placas inclinadas no puede alcanzar completamente el múltiplo de cálculo teórico. En la industria, la relación entre la eficiencia de sedimentación real y la eficiencia de sedimentación teórica se define como el coeficiente efectivo, que también es un indicador importante para evaluar la racionalidad del diseño y el efecto de operación del tanque de sedimentación de placas inclinadas. Incluso con pérdidas de eficiencia, su eficiencia de sedimentación sigue siendo mucho más alta que la del tanque de sedimentación de flujo superficial tradicional.
3. La distancia de sedimentación de las partículas se acorta y el tiempo de retención se reduce significativamente
En los tanques de sedimentación tradicionales, las partículas en suspensión necesitan sedimentar desde la superficie del agua hasta el fondo del tanque. La distancia de sedimentación es larga y el tiempo es prolongado. Sin embargo, en el clarificador de placas inclinadas, mediante el diseño de flujo de agua estratificado, la distancia de sedimentación de las partículas en suspensión se comprime dentro del espacio entre las placas inclinadas. Las partículas solo necesitan sedimentar una corta distancia antes de adherirse a las placas inclinadas y luego deslizarse a lo largo de la pendiente de las placas inclinadas hacia el área de lodos en el fondo del tanque. La reducción significativa en la distancia de sedimentación reduce directamente el tiempo de retención hidráulica del agua en el tanque de sedimentación. Esto no solo aumenta la capacidad de tratamiento de agua por unidad de tiempo, sino que también reduce el costo de construcción del tanque, haciéndolo adecuado para todos los proyectos de tratamiento de agua nuevos y renovados.
4. Coagulación secundaria de los flóculos, mejorando el efecto de sedimentación
Después de que el agua cruda pasa por el proceso de coagulación, las partículas de flóculos formadas ingresan al área de relleno de placas inclinadas. En el canal de flujo de agua estrecho, chocarán y entrarán en contacto con frecuencia entre sí. Los flóculos se adsorberán y agregarán entre sí, logrando una coagulación secundaria. Los flóculos finos originalmente más pequeños y con menor rendimiento de sedimentación crecerán hasta convertirse en flóculos grandes, densos y pesados mediante la coagulación secundaria, aumentando significativamente la velocidad de sedimentación. Esto mejora aún más la eficiencia general de sedimentación del tanque de sedimentación y puede reducir eficazmente la turbidez del efluente, asegurando el funcionamiento estable de los procesos de tratamiento de agua posteriores.
III. Puntos clave de diseño para el clarificador de placas inclinadas
(I) Puntos clave de diseño para el clarificador de placas inclinadas de contraflujo
La dirección del flujo del clarificador de placas inclinadas de contraflujo es opuesta a la dirección de sedimentación de las partículas. Es el tipo más utilizado en ingeniería de tratamiento de agua. Los parámetros de diseño deben controlarse con precisión según la calidad del agua cruda:
1. Calidad del agua aplicable: La turbidez del agua cruda debe ser consistentemente inferior a 1000 NTU. Si la operación se realiza con una turbidez excesiva a largo plazo, causará fácilmente obstrucción de las placas inclinadas y acumulación de lodos, afectando el efecto de operación.
2. Carga superficial: La carga superficial en el área de sedimentación de placas inclinadas debe controlarse dentro de 9.0 - 11.0 m³/(h·m²). Si la carga es demasiado alta, la velocidad del flujo de agua será demasiado rápida y las partículas no tendrán tiempo de sedimentar; si la carga es demasiado baja, resultará en un desperdicio de los recursos del tanque.
3. Parámetros estructurales: El espaciado de las placas inclinadas debe seleccionarse razonablemente según la calidad del agua tratada. La longitud de la placa se diseña uniformemente como 1 m, teniendo en cuenta tanto el efecto de sedimentación como la facilidad de instalación.
4. Ángulo de instalación: Las placas inclinadas se instalan con una inclinación de 60° con respecto al plano horizontal. Este ángulo puede garantizar un paso de agua fluido y permitir que los lodos sedimentados se deslicen suavemente hasta el fondo del tanque, evitando que los lodos se adhieran a las placas inclinadas.
5. Protección de la zona de agua clara: La altura de protección de la zona de agua clara sobre las placas inclinadas no debe ser inferior a 1.5 m. Esto evita que la fluctuación del flujo de agua arrastre los lodos sedimentados por encima de las placas inclinadas, asegurando la estabilidad de la calidad del efluente.
(II) Puntos clave de diseño del clarificador de placas inclinadas de flujo paralelo
La dirección del flujo del clarificador de placas inclinadas de flujo paralelo es consistente con la dirección de sedimentación de las partículas, lo que lo hace adecuado para escenarios específicos de tratamiento de agua con baja turbidez. El diseño debe seguir los siguientes requisitos:
1. Calidad del agua aplicable: Es aplicable solo a escenarios donde la turbidez del agua cruda es consistentemente inferior a 200 NTU. El agua con alta turbidez puede causar acumulación de lodos e imposibilitar la descarga normal de lodos.
2. Carga superficial: Debe determinarse en función de las características de la calidad del agua cruda, las condiciones climáticas locales y la experiencia operativa o los datos de prueba de plantas de agua similares. El rango convencional es de 30 a 40 m³/(h·m²).
3. Parámetros estructurales: El espaciado de las placas inclinadas se establece en 35 mm para garantizar un flujo de agua suave y no afectar la sedimentación de partículas; la longitud de las placas inclinadas es de 2.0 a 2.5 m, y la longitud de las placas inclinadas del área de descarga de lodos no es inferior a 0.5 m para asegurar que los lodos puedan ser recolectados suavemente hacia la tolva de lodos.
4. Diseño de la inclinación: El ángulo de inclinación de las placas inclinadas del área de sedimentación es de 40°, adecuado para el estado de flujo paralelo; el ángulo de inclinación de las placas inclinadas del área de descarga de lodos se incrementa a 60°, utilizando la gravedad para acelerar el deslizamiento de los lodos y prevenir la acumulación de lodos en el área de descarga de lodos.
| Ítem | Tipo Contraflujo | Tipo Paralelo |
| Límite de Turbidez del Agua de Entrada | < 1000 NTU | < 200 NTU |
| Carga Superficial | 9,0 – 11,0 m³/(h·m²) | 30 – 40 m³/(h·m²) |
| Longitud de la Placa Inclinada | 1,0 m | 2,0 – 2,5 m |
| Espaciado entre Placas | Determinado por la calidad del agua | 35 mm |
| Ángulo de Inclinación (Zona de Sedimentación) | 60° | 40° |
| Ángulo de Inclinación (Zona de Descarga de Lodos) | 60° | 60° |
| Altura de Protección de la Zona de Agua Clara | ≥ 1,5 m | Determinado por la escala del proyecto |
⚙️ Comparativa de tipos de decantadores de placas según imagen adjunta (image.png). El tipo contraflujo maneja mayor turbidez de entrada (hasta 1000 NTU) con cargas superficiales más bajas (9–11 m³/(h·m²)), mientras que el tipo paralelo alcanza cargas superficiales significativamente más altas (30–40 m³/(h·m²)) pero requiere menor turbidez de entrada (< 200 NTU). Ambos tipos presentan un ángulo de inclinación de 60° en la zona de descarga de lodos para facilitar el deslizamiento efectivo de los lodos.
IV. Factores que influyen en el efecto de sedimentación del clarificador de placas inclinadas
El efecto de operación del clarificador de placas inclinadas está influenciado por múltiples factores como la distribución del flujo de agua, los procesos de pretratamiento y las características de la calidad del agua. Los factores clave que influyen son los siguientes:
1. Distribución desigual del flujo de agua y perturbación significativa en la entrada y salida
El área central de la placa inclinada experimenta un flujo de agua estable, manteniendo un estado de flujo laminar ideal, lo que resulta en el mejor efecto de sedimentación. Sin embargo, la sección de entrada se ve afectada por el impacto del flujo de agua entrante y los cambios bruscos en la velocidad del flujo, mientras que la sección de salida está influenciada por la recolección de agua por el vertedero de salida y las fluctuaciones en el nivel del agua. Ambas secciones tienen perturbaciones evidentes del flujo de agua, que pueden causar fácilmente turbulencia local. La turbulencia puede alterar la estabilidad de los flóculos, impidiendo que las partículas finas en suspensión sedimenten normalmente, afectando así directamente la eficiencia general de sedimentación.
2. La estabilidad del flujo de agua es la garantía central para el efecto de sedimentación
La estabilidad del flujo de agua entre las placas inclinadas determina directamente el efecto de sedimentación. Cuando la velocidad del flujo de agua es uniforme y sin fluctuaciones significativas, las partículas en suspensión pueden sedimentar a una velocidad constante, y los flóculos tienen menos probabilidades de romperse; si el flujo de entrada fluctúa demasiado y la distribución del agua es desigual, causará aumentos y disminuciones repentinas en la velocidad del flujo local, rompiendo el estado de flujo de agua estable. Esto no solo afecta la sedimentación de las partículas, sino que también levantará los lodos depositados en el fondo del tanque, resultando en un aumento de la turbidez del efluente.
3. El efecto de prefloculación determina el límite superior del proceso de sedimentación
El clarificador de placas inclinadas tiene una distancia de sedimentación corta y un tiempo de retención breve, lo que requiere requisitos extremadamente altos para el proceso de prefloculación. El agua cruda necesita ser completamente floculada antes de ingresar al tanque de sedimentación para formar flóculos con un tamaño de partícula grande, alta densidad y rápida velocidad de sedimentación; si la floculación es insuficiente, los flóculos serán pequeños y sueltos, y no podrán completar la sedimentación en un período corto de tiempo en la placa inclinada, fluyendo así fuera del tanque de sedimentación con el flujo de agua, resultando en una calidad de efluente que no cumple con las normas.
4. La adaptabilidad del flujo heterogéneo de agua turbia a la dirección del flujo de agua afecta el efecto de tratamiento
El flujo heterogéneo de agua turbia es un factor hidráulico importante que afecta el efecto de sedimentación. Tiene la menor interferencia en el clarificador de placas inclinadas de flujo ascendente, por lo que la estructura de flujo ascendente es más adecuada para tratar agua cruda de alta turbidez; los clarificadores de placas inclinadas de flujo descendente se ven más afectados por el flujo heterogéneo y solo son adecuados para tratar agua cruda de turbidez extremadamente baja. Si la dirección del flujo de agua no coincide con las características de turbidez del agua cruda, se agravará el desorden del flujo de agua y se reducirá la eficiencia de sedimentación.
V. Problemas comunes y soluciones para el clarificador de placas inclinadas
Turbidez excesiva en el efluente
La turbidez excesiva en el efluente es el problema operativo más común para los clarificadores de placas inclinadas, lo que lleva directamente a un aumento en la carga del proceso de filtración posterior e incluso afecta la calidad final del efluente. Las causas y soluciones son las siguientes:
Análisis de causas
1. Distribución desigual del agua y turbulencia local que causa erosión de los lodos
Si el sistema de distribución de agua en la entrada del clarificador de placas inclinadas está diseñado incorrectamente, se producirá una distribución desigual del agua. Cerca de la entrada, la velocidad del flujo de agua es demasiado rápida, lo que resulta en una turbulencia severa. El flujo de agua de alta velocidad no solo interfiere con la sedimentación de las partículas en suspensión, sino que también hace que los lodos ya depositados en la placa inclinada y los lodos acumulados en el fondo del tanque vuelvan a aparecer, permitiendo que los lodos ingresen a la zona de agua clara junto con el flujo de agua, lo que lleva a un aumento en la turbidez del efluente.
2. Fenómeno de flujo corto en el tanque, fallo en la desintegración de los flóculos
Cuando ocurre un flujo corto en el tanque, parte del agua cruda no experimenta una sedimentación suficiente antes de fluir rápidamente hacia el vertedero de salida, acortando el tiempo de sedimentación efectivo. Al mismo tiempo, la fuerza de corte del agua traída por el flujo corto destruirá los flóculos formados a través de la floculación en la etapa inicial, causando que los flóculos grandes se rompan en partículas finas en suspensión. Estas partículas no pueden sedimentar dentro de la placa inclinada y eventualmente serán descargadas con el efluente, resultando en una turbidez excesiva.
3. El caudal excesivo de los orificios de distribución de agua conduce a la fragmentación secundaria de los flóculos
Para lograr una distribución uniforme del agua, la pared perforada del clarificador de placas inclinadas tiene un rango de aberturas relativamente pequeño y un número limitado de aberturas. Esto resulta en que el caudal que pasa a través de los orificios sea mucho mayor que el de los tanques de sedimentación de flujo horizontal tradicionales. El flujo de agua de alta velocidad rompe directamente los flóculos que se habían formado anteriormente y también perturba los lodos muertos sedimentados en el fondo de los orificios de distribución. Los lodos muertos que se elevan ingresan luego al área de sedimentación con el flujo de agua, aumentando aún más la turbidez del efluente.
Solución
1. Optimizar la estructura de la placa inclinada y agregar placas de aleta para mejorar el patrón de flujo
Las placas inclinadas aún se instalan en un ángulo de 60° con respecto al plano horizontal. Debajo de cada placa inclinada, se agrega uniformemente un número igual de placas de aleta, que también tienen un ángulo de inclinación de 60° con respecto al plano horizontal. Las placas de aleta recién agregadas pueden reducir aún más el área del paso del flujo, disminuir significativamente el número de Reynolds del flujo de agua, aumentar la viscosidad del flujo de agua, haciendo que el flujo sea más estable; al mismo tiempo, acortan la ruta para la sedimentación de partículas, facilitando la sedimentación rápida de partículas con mayor densidad y reduciendo la probabilidad de que los lodos floten.
2. Optimizar el sistema de distribución de agua y controlar estrictamente el caudal
Emplear una pared perforada para una distribución uniforme del agua. Expandir razonablemente el rango de aberturas y aumentar el número de aberturas para reducir la velocidad del flujo a través de las aberturas. Controlar estrictamente la velocidad del flujo horizontal en el punto de inicio del área de distribución de agua dentro de 0.010 a 0.018 m/s para evitar el impacto del flujo de agua de alta velocidad. Al mismo tiempo, agregar una rejilla estabilizadora de flujo en la entrada de agua para dispersar aún más el flujo de agua y eliminar la turbulencia en la entrada, logrando una distribución uniforme del agua.
3. Agregar una sección de rectificación laminar y optimizar la estructura de derivación del flujo
En el extremo frontal del clarificador de placas inclinadas, agregar una sección de rectificación laminar, que representa 1/3 de la longitud total del tanque. El agua cruda ingresa primero a la sección de rectificación laminar para una rectificación preliminar y una sedimentación lenta, reduciendo la velocidad del flujo antes de ingresar al área de sedimentación de placas inclinadas. Esto mejora significativamente la capacidad del tanque para soportar cargas de choque y reduce la velocidad del flujo ascendente en la sección de placas inclinadas. Además, se instala una partición de derivación de flujo entre la sección de rectificación laminar y la sección de placas inclinadas para guiar el flujo de agua de manera uniforme hacia el área de placas inclinadas, evitando velocidades de flujo local excesivas, mejorando así aún más la eficiencia de sedimentación.
| Posición | Velocidad Recomendada | Objetivo de Control |
| Velocidad Inicial en Zona de Distribución de Agua | 0,010 – 0,018 m/s | Evitar rotura de flóculos y resuspensión de lodos |
| Velocidad de Flujo a Través de Orificios Perforados | Inferior a tanques convencionales | Reducir turbulencia |
| Velocidad Ascendente en la Sección de Placas | Moderada, reducida por el rectificador | Mejorar estabilidad de sedimentación |
⚙️ Parámetros de control de velocidad de flujo según imagen adjunta (image.png). La gestión adecuada de la velocidad es fundamental para el rendimiento del decantador de placas: las velocidades en la zona de distribución inicial (0,010–0,018 m/s) previenen la ruptura de flóculos y la resuspensión de lodos; las velocidades a través de orificios perforados se mantienen más bajas que en tanques convencionales para minimizar la turbulencia; el flujo ascendente en la sección de placas es moderado y reducido mediante un rectificador para mejorar la estabilidad y eficiencia de sedimentación.
