Detalles de la aplicación de la máquina de deshidratación de lodos con tornillo de retardo: Principios, casos, parámetros y pautas de operación

En los campos del tratamiento de aguas residuales municipales, el tratamiento de efluentes industriales y la protección ambiental, el deshidratado de lodos es un proceso fundamental para lograr la reducción, inertización y valorización de los lodos. Los equipos tradicionales de deshidratado de lodos suelen presentar problemas como alto consumo energético, fácil obstrucción, operación compleja y resultados inestables. En cambio, la deshidratadora de lodos de tornillo sinfín (o doble tornillo), gracias a sus ventajas de bajo consumo energético, alta eficiencia, resistencia a la obstrucción y operación completamente automática, se ha convertido gradualmente en el equipo preferido para el tratamiento de lodos en diversas industrias. Este artículo analiza a fondo el principio de funcionamiento, la estructura central, los casos prácticos de aplicación, los parámetros técnicos, los puntos clave de operación y mantenimiento, así como la comparación con los equipos tradicionales de la deshidratadora de lodos de tipo tornillo. Proporciona referencias completas y prácticas para profesionales del sector, empresas de ingeniería ambiental y otras compañías interesadas, contribuyendo a resolver el problema del deshidratado de lodos.

I. Análisis de los principios fundamentales y la estructura de la máquina deshidratadora de lodos por tornillo de paso variable (Lag screw)

---

La máquina deshidratadora de lodos por tornillo de paso variable (también conocida como máquina deshidratadora de lodos de doble tornillo) es esencialmente un nuevo tipo de equipo de separación sólido-líquido basado en el principio de compresión por tornillo. Su ventaja fundamental reside en su diseño estructural único y su lógica de funcionamiento. Sin necesidad de paños o mallas filtrantes tradicionales, logra una concentración y deshidratación eficientes del lodo en un solo proceso, resolviendo así el problema crítico de la obstrucción en la industria. Basándose en el contenido central de documentos de investigación de diseño relevantes, su estructura y principio de funcionamiento se pueden dividir en las siguientes dos partes.

1. Composición estructural central

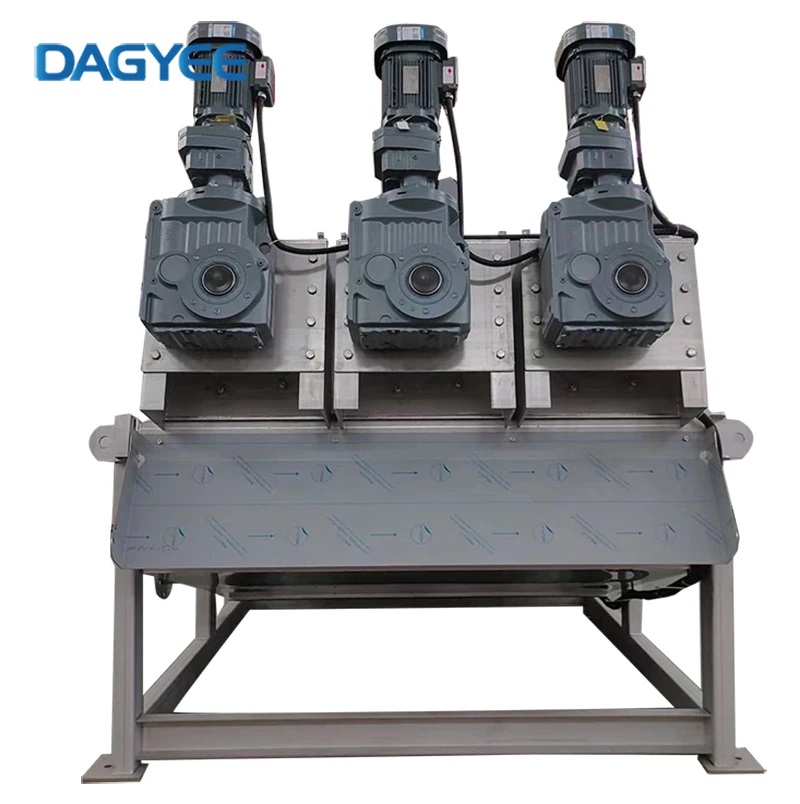

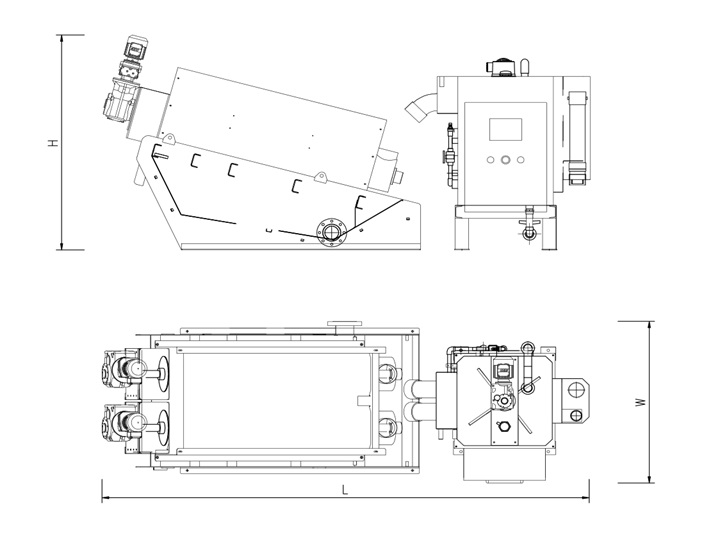

La estructura de la máquina deshidratadora de lodos por tornillo de paso variable es compacta y altamente integrada. Está compuesta principalmente por cuatro componentes centrales que trabajan en conjunto para asegurar un proceso de deshidratado estable y eficiente. La estructura específica es la siguiente (combinada con el contenido de modelado 3D y cálculos de diseño de los documentos de investigación de diseño):

1) Eje del tornillo: Componente de potencia central del equipo, con un diámetro que aumenta gradualmente desde el extremo de alimentación hasta el extremo de descarga y un paso que disminuye gradualmente. Mediante la rotación, genera una fuerte fuerza de compresión, proporcionando la potencia central para la deshidratación del lodo; al mismo tiempo, la superficie del eje del tornillo recibe un tratamiento especial que la hace resistente al desgaste y a la corrosión, prolongando la vida útil del equipo. El cálculo de diseño debe verificarse con precisión basándose en parámetros como la capacidad de procesamiento y la presión de compresión.

2) Grupo de placas apiladas: Compuesto por múltiples anillos fijos y anillos móviles apilados alternadamente, con una separación entre anillos de 0.5-1 mm. Actúa tanto como canal de filtración del lodo como estructura clave para prevenir obstrucciones; el anillo móvil puede girar sincrónicamente con el eje del tornillo, logrando una autolimpieza sin necesidad de equipos de enjuague adicionales, reduciendo significativamente el consumo de recursos hídricos.

3) Sistema de transmisión: Compuesto por un motor, reductor, rodamientos, etc. Con un diseño de transmisión de baja velocidad (velocidad de rotación generalmente entre 0.25-1 r/min), bajo consumo energético y bajo nivel de ruido, evita daños a las partículas del lodo debido a la rotación a alta velocidad, asegurando un efecto de deshidratación estable; la selección del motor y el reductor debe verificarse rigurosamente para que coincida con la capacidad de procesamiento del equipo y los requisitos de presión de compresión.

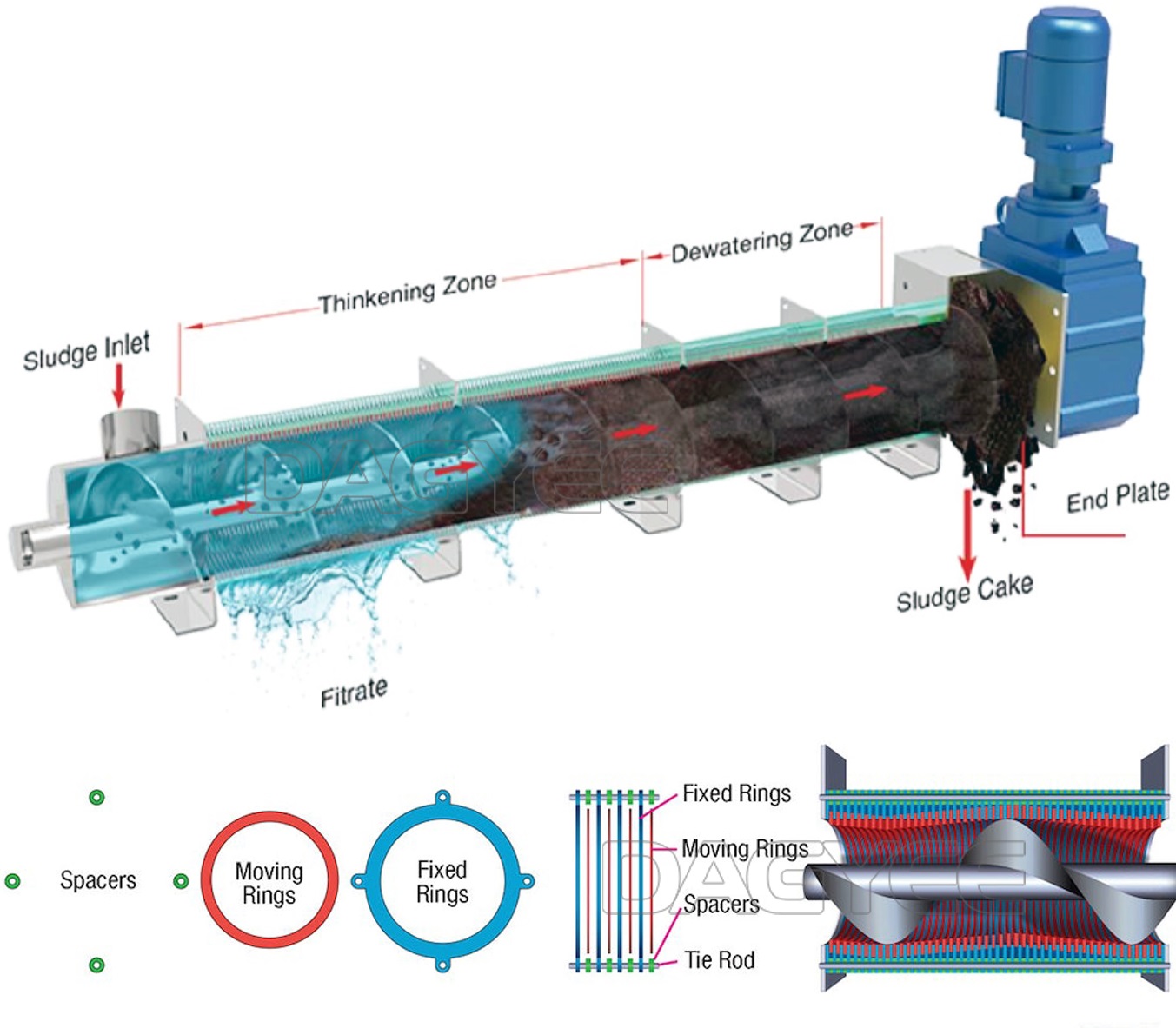

2. Principio de funcionamiento (Integración de concentración + deshidratación + autolimpieza)

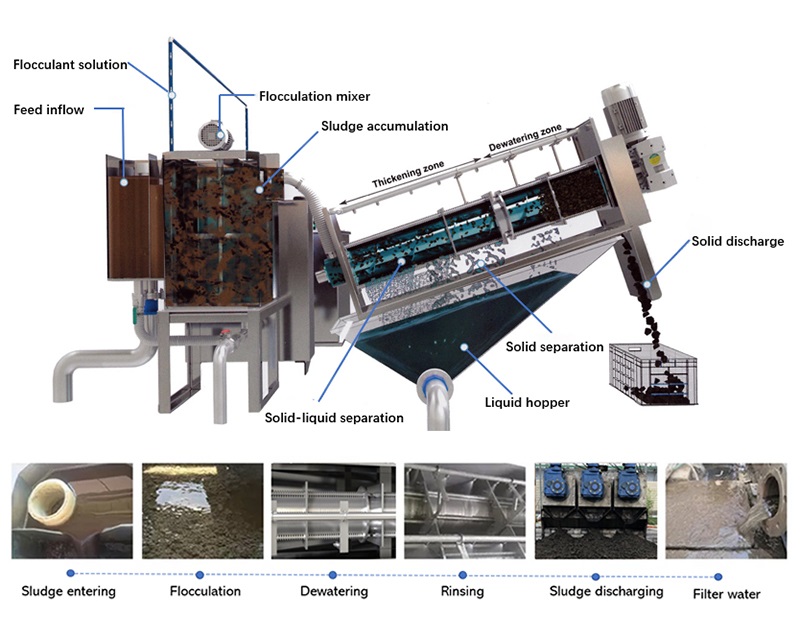

El proceso de trabajo de la máquina de deshidratación de lodos de tornillo de álabe no requiere intervención manual y opera de manera totalmente automática. El proceso global se divide en tres etapas principales, claras y eficientes, como se describe a continuación:

1) Etapa de concentración: Los lodos se introducen en la sección de concentración del equipo mediante una bomba de alimentación. Bajo la influencia de la gravedad, el agua libre presente en los lodos pasa a través de los diminutos espacios de filtración del conjunto de placas filtrantes y se filtra rápidamente, logrando una reducción inicial del volumen de lodos. El contenido de sólidos de los lodos concentrados aumenta significativamente, sentando las bases para el proceso de deshidratación posterior. En esta etapa no se requieren productos químicos adicionales; se completa únicamente mediante la fuerza de la gravedad, reduciendo considerablemente los costes operativos.

2) Etapa de deshidratación: Los lodos concentrados son empujados gradualmente hacia la sección de deshidratación por el eje helicoidal. A medida que el paso del eje helicoidal disminuye, su diámetro aumenta, y junto con el efecto de bloqueo de la placa de contrapresión, la fuerza de compresión sobre los lodos se incrementa gradualmente, forzando la expulsión del agua intersticial contenida en los lodos, la cual es evacuada a través de los espacios de filtración hacia el tanque de recolección. Finalmente, los lodos deshidratados forman una torta estable con un contenido de humedad constante, que es expulsada automáticamente por el extremo de descarga, completando así el proceso de deshidratación.

3) Etapa de autolimpieza: Durante la rotación del eje helicoidal, los anillos móviles se desplazan de manera sincronizada con el eje, generando una fricción relativa entre los anillos móviles y los anillos fijos, lo que elimina automáticamente las partículas residuales de lodo presentes en los espacios de filtración y evita que estos se obstruyan. Este diseño de autolimpieza permite que el equipo funcione de forma continua sin necesidad de detenciones frecuentes para su limpieza, solucionando el problema crítico de obstrucción típico de los equipos de deshidratación tradicionales, al tiempo que reduce la cantidad de agua de lavado y disminuye aún más los costes operativos.

II. Tabla de Parámetros Técnicos de la Máquina Deshidratadora de Lodos de Tipo Tornillo

---

Los parámetros técnicos principales de los diferentes tipos de máquinas deshidratadoras de lodos de tipo tornillo abarcan indicadores clave como la capacidad de procesamiento, el contenido de humedad y el consumo energético, lo que facilita a los usuarios la selección del modelo adecuado según sus necesidades reales.

Nota: Los parámetros anteriores se basan en un resumen de datos experimentales y aplicaciones de ingeniería. Los parámetros reales se pueden personalizar y ajustar según las propiedades del lodo y los requisitos del tratamiento; la dosis de referencia se refiere a los resultados del experimento ortogonal del artículo, y se puede optimizar aún más en función de la concentración del lodo.

III. Casos de aplicación práctica de las máquinas deshidratadoras de lodos de tipo tornillo

---

Se presentan dos escenarios de aplicación típicos, detallando los resultados reales de operación, el rendimiento de los datos y las ventajas de aplicación de la máquina deshidratadora de lodos de tipo tornillo. Esto está adaptado para cumplir con los requisitos de "practicidad" del sitio web independiente de Google, permitiendo a los usuarios tener una comprensión clara del valor del equipo.

Caso 1: Prueba de Deshidratación de Lodos en una Planta de Tratamiento de Aguas Residuales Municipales

Una planta de tratamiento de aguas residuales municipales trata principalmente aguas residuales domésticas urbanas, y los lodos generados se dividen principalmente en lodos digeridos (con un contenido de humedad del 97.9 %) y lodos excedentes (con un contenido de humedad del 99.7 %). Los métodos tradicionales utilizan equipos de deshidratación de banda, que presentan problemas como alto consumo energético, obstrucción fácil de la tela filtrante y contenido de humedad excesivo en la torta de lodos. Para resolver estos problemas, la planta realizó una prueba utilizando un equipo de deshidratación de lodos de tipo tornillo. El período de prueba fue de 30 días. El plan de prueba específico y los resultados son los siguientes:

Plan de Prueba

Equipo de Prueba: Equipo de deshidratación de lodos de tipo tornillo modelo DL-201 (potencia del motor 2.2 kW, velocidad de rotación del tornillo 0.3-0.75 r/min);

1) Materiales de Prueba: Lodo digerido (con un contenido de humedad del 97.9 %), lodo excedente (con un contenido de humedad del 99.7 %);

2) Parámetros de Prueba: Mediante experimentos ortogonales, optimizar la dosis de polímero y la velocidad de rotación del tornillo para determinar las condiciones operativas óptimas;

3) Indicadores de Medición: Contenido de humedad de la torta de lodo, capacidad de procesamiento, consumo energético, consumo de productos químicos, estabilidad operativa del equipo.

Resultados de la Prueba

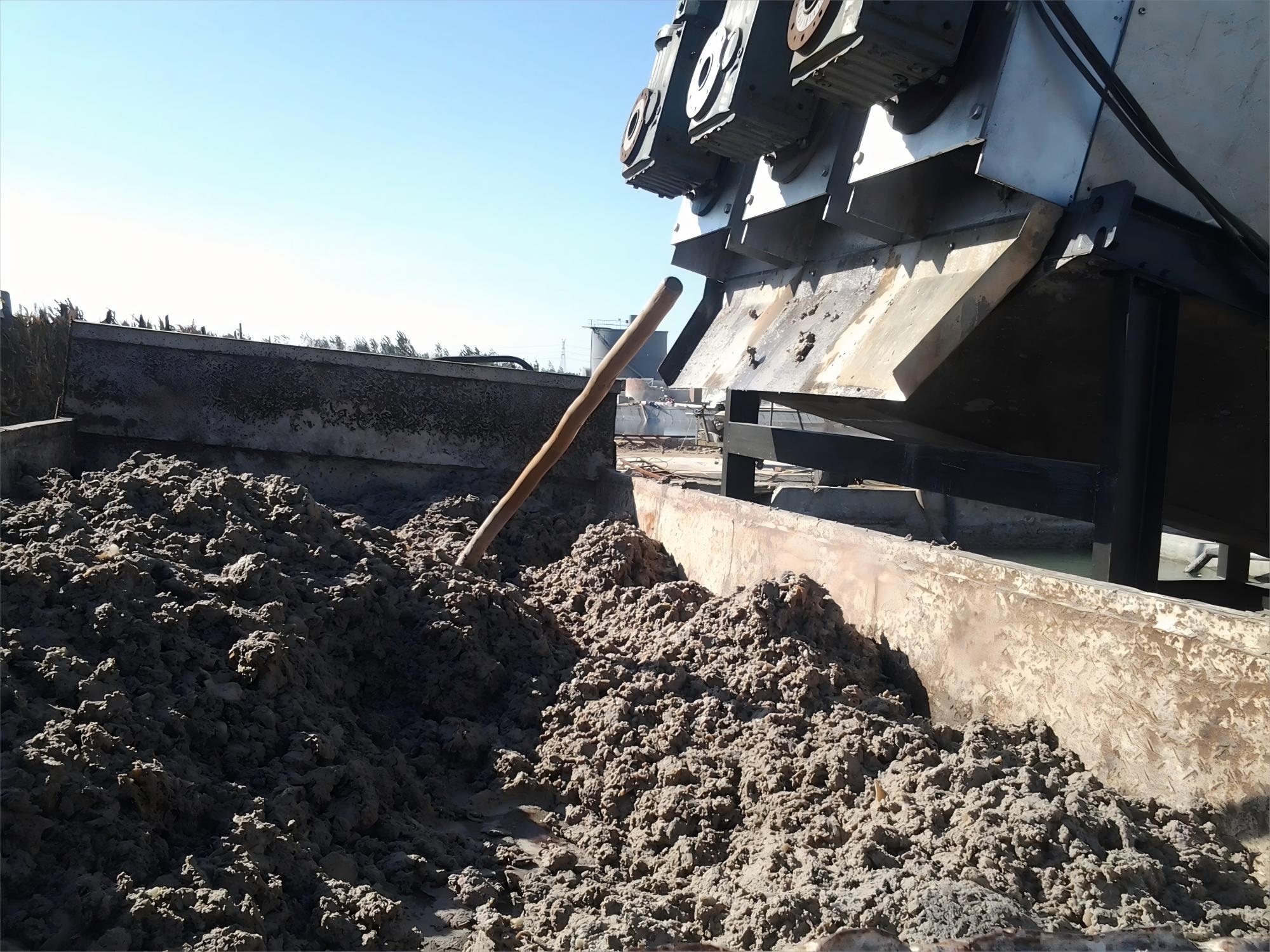

Conclusión de la prueba: La máquina deshidratadora de lodos de tipo tornillo ha logrado resultados notables en el tratamiento de lodos municipales. El contenido de humedad de la torta de lodos digeridos se puede reducir al 70,3 %, y el de los lodos restantes se puede reducir al 82,5 %, cumpliendo ambos con los estándares nacionales para la disposición de lodos. El consumo energético es solo aproximadamente el 50 % del de las deshidratadoras de banda tradicionales, y no produce ruido ni obstrucciones. Puede operar de manera continua durante 24 horas, reduciendo significativamente los costos de mantenimiento y la necesidad de mano de obra. El contenido de humedad de la torta de lodos digeridos se puede reducir al 70,3 %, y el de los lodos restantes se puede reducir al 82,5 %, cumpliendo ambos con los estándares nacionales para la disposición de lodos. El consumo energético es solo aproximadamente el 50 % del de las deshidratadoras de banda tradicionales, y no produce ruido ni obstrucciones. Puede operar de manera continua durante 24 horas, reduciendo significativamente los costos de mantenimiento y la necesidad de mano de obra.

Caso 2: Aplicación de un proyecto de tratamiento de agua de purga de lodos en plantas de gran tamaño

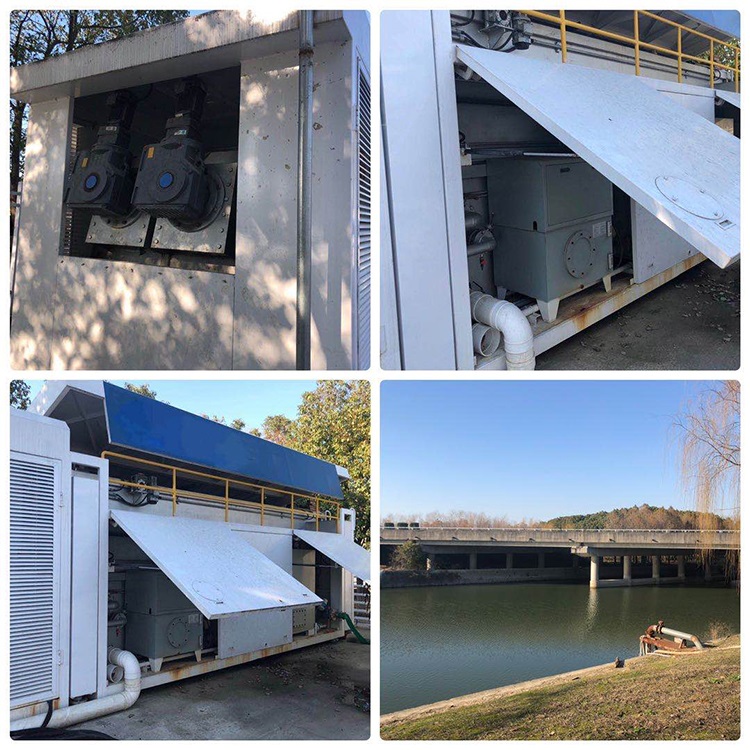

Una planta de agua de gran tamaño en Shanghái, con una capacidad de tratamiento diseñada de 200.000 m³/día, genera una gran cantidad de agua de purga de lodos. El método de tratamiento original utilizaba filtros de banda, que presentaban problemas como baja eficiencia de tratamiento, operación compleja, alto costo operativo y fácil desgaste de los equipos debido a la naturaleza arenosa de los lodos. Para optimizar el proceso de tratamiento del agua de purga de lodos, la planta adoptó deshidratadores de lodos de tipo tornillo para la renovación. Los resultados operativos del equipo después de la renovación son los siguientes:

Descripción del proyecto

Después de la renovación, se adoptó el proceso de "sedimentación y concentración eficiente + deshidratación de lodos con tornillo". Se seleccionaron cuatro deshidratadores de lodos de tipo tornillo modelo DL-301, cada uno con una capacidad de tratamiento de 10 m³/h. También se proporcionaron equipos auxiliares como dosificadores de productos químicos y tanques de recolección. El tratamiento principal fue el agua de lodos de la planta de agua (con una humedad de entrada del 97,5 %).

Resultados operativos y análisis económico

1) Efecto del tratamiento: La humedad del agua de entrada era del 97,5 %, y la humedad de la torta de lodo deshidratada fue ≤75 %. La tasa de reducción de lodos fue ≥90 %. El filtrado cumplió con los estándares de vertido y no generó contaminación secundaria.

2) Puntos clave de operación: Debido al alto contenido de arena en el agua de lodos de la planta, este tiende a desgastar el conjunto de placas y marcos (anillos giratorios y estacionarios), por lo que es necesario reemplazar las piezas de desgaste una vez al año. Son suficientes las inspecciones periódicas de rutina del estado operativo del equipo.

Resumen de la aplicación: El deshidratador de lodos de tipo tornillo tuvo un rendimiento excelente en la renovación del agua de lodos de la planta de agua. No solo logró un efecto de tratamiento estable, sino que también redujo eficazmente los costos operativos y las dificultades de operación. Es adecuado para las necesidades de procesamiento a gran escala de las plantas de agua y resuelve el problema del desgaste de los equipos causado por los lodos con contenido de arena. Tiene un alto valor de promoción.

IV. Comparación entre la Máquina Deshidratadora de Lodos de Tipo Tornillo y los Equipos de Deshidratación Tradicionales

---

Para ayudar a los usuarios a comprender mejor las ventajas principales de la máquina deshidratadora de lodos de tipo tornillo, se realiza una comparación exhaustiva con las prensas de banda tradicionales, los filtros prensa de placas y marcos, y las deshidratadoras centrífugas, destacando las ventajas de bajo consumo energético, alta eficiencia y resistencia a obstrucciones de la deshidratadora de tipo tornillo:

Nota: Los datos de la tabla se basan en datos experimentales y en un resumen de aplicaciones de ingeniería. Los resultados operativos reales pueden variar ligeramente debido a la naturaleza del lodo y al modelo del equipo; la máquina deshidratadora de lodos de tipo tornillo presenta ventajas evidentes en rendimiento integral, y es especialmente adecuada para escenarios de tratamiento de pequeña y mediana escala, así como para el manejo de lodos con fácil obstrucción y bajos requisitos de concentración.

V. Resumen

---

Las máquinas deshidratadoras de lodos de tipo tornillo, como un equipo nuevo y eficiente para el tratamiento de lodos, gracias a su estructura autolimpiante única, bajo consumo energético, resistencia a obstrucciones y operación totalmente automática, resuelven eficazmente los problemas de los equipos de deshidratación tradicionales. Se han utilizado ampliamente en plantas de tratamiento de aguas residuales municipales, plantas potabilizadoras, industrias químicas, alimentarias, papeleras y otros sectores.

Recordatorio: Si necesita soluciones más personalizadas, datos experimentales o casos de ingeniería sobre máquinas deshidratadoras de lodos de tipo tornillo, puede dejarnos un mensaje para consultar.
