Descripción

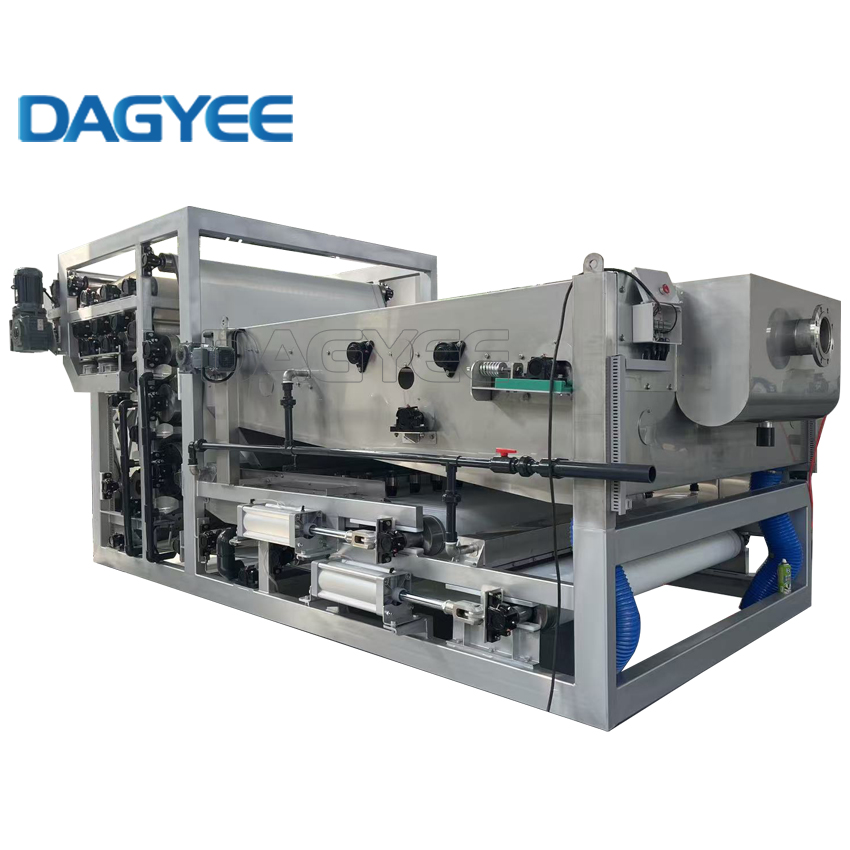

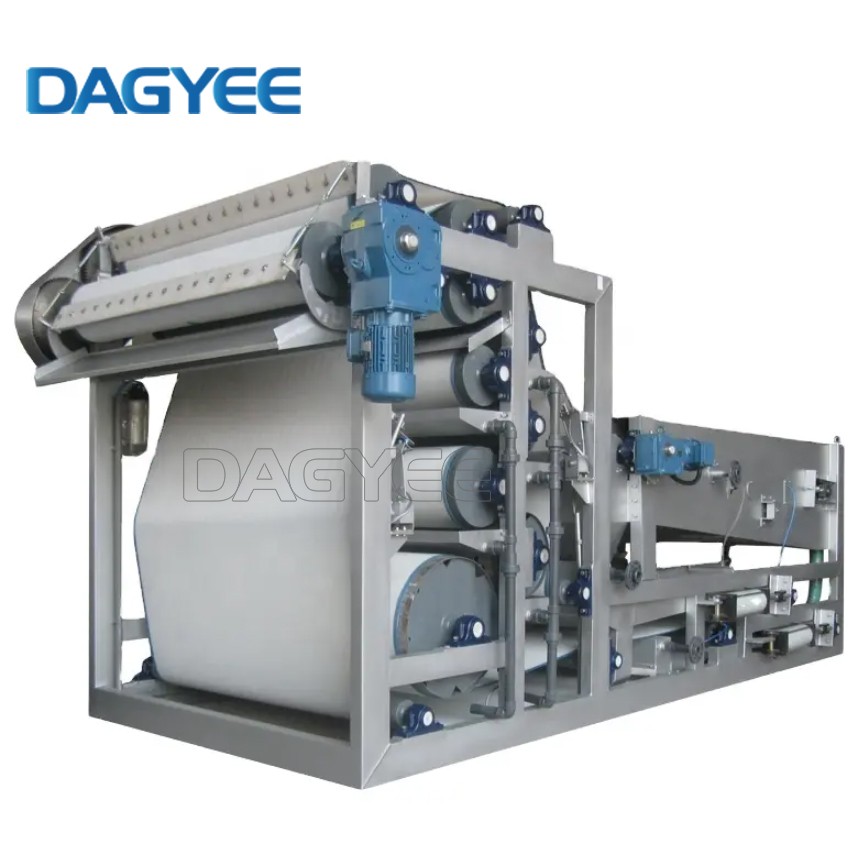

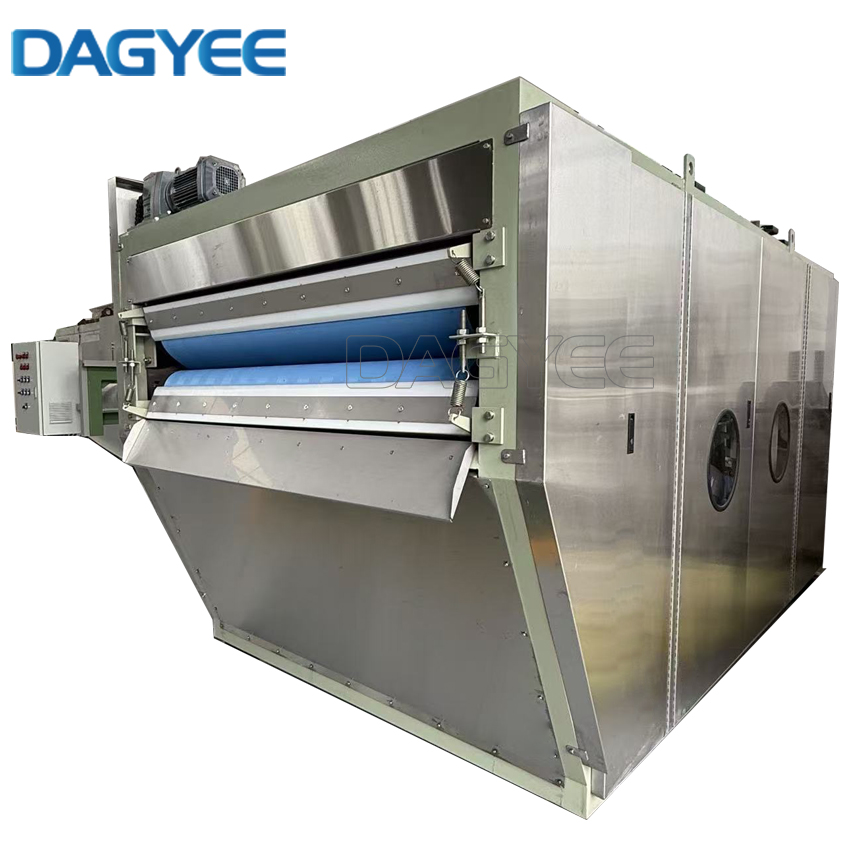

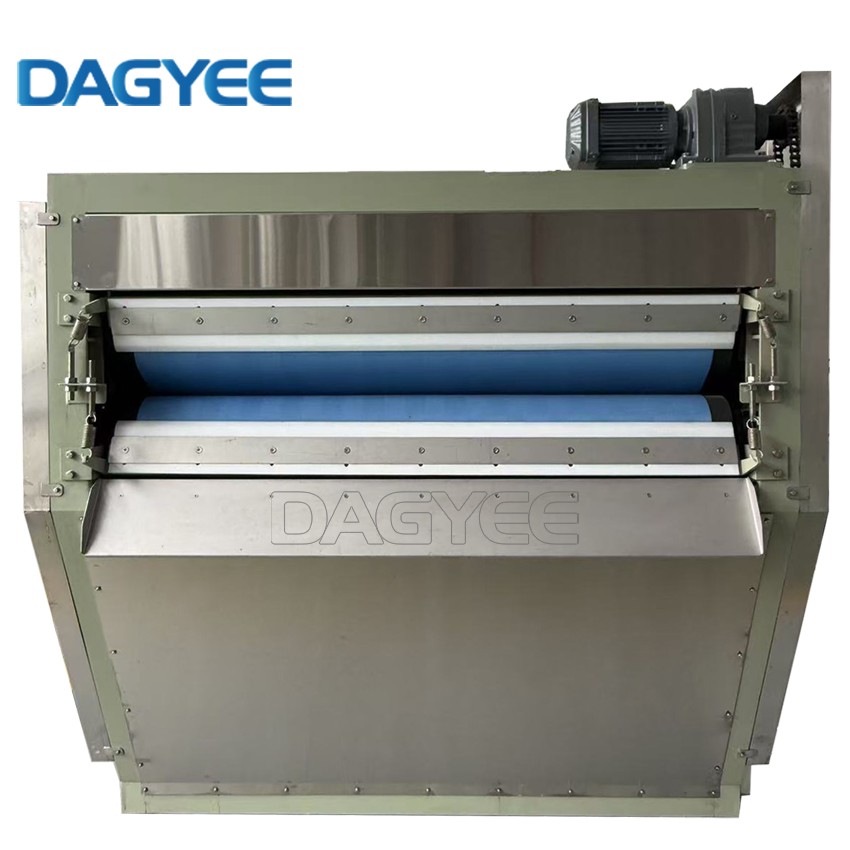

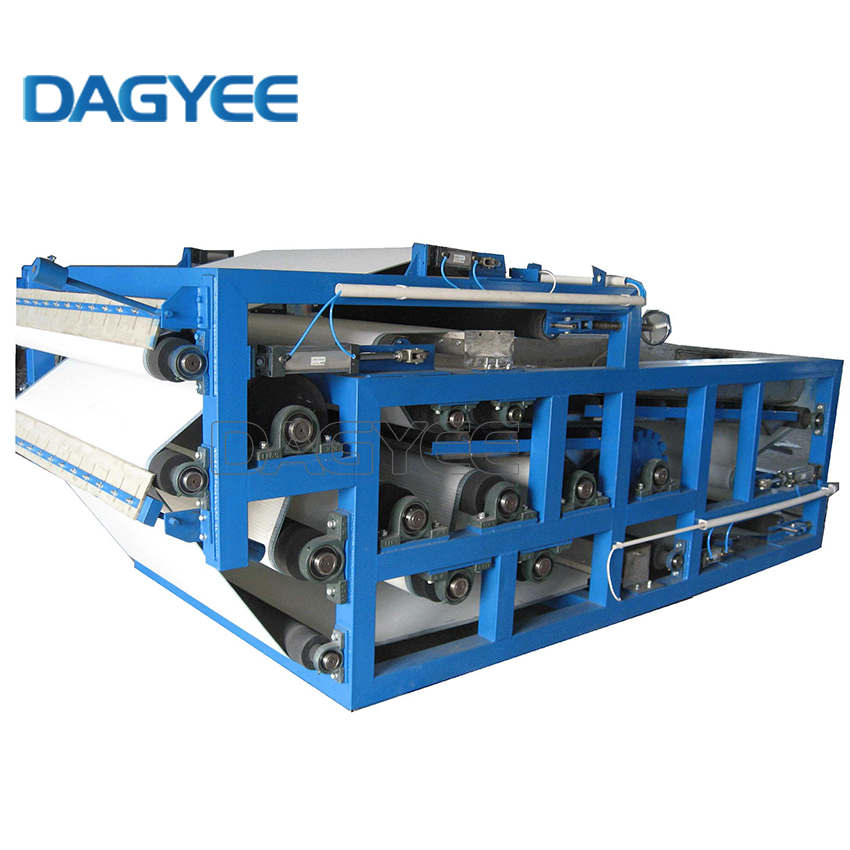

Descripción de la prensa de banda
Un filtro prensa de cinta es un sofisticado equipo diseñado para la deshidratación continua de lodos y fangos. Utiliza dos cintas móviles que comprimen el material entre ellas, separando eficazmente los sólidos de los líquidos. Este proceso es crucial en muchas aplicaciones industriales en las que se requiere una separación eficaz sólido-líquido.
El filtro prensa de cinta funciona según un principio sencillo pero eficaz. A medida que el lodo entra en el sistema, primero se somete a una zona de drenaje por gravedad donde se elimina el exceso de agua. A continuación, el material pasa por una zona de prensado a baja presión y, por último, por una zona de alta presión donde se produce la máxima deshidratación.
Principio de la prensa de banda
Un filtro prensa de cinta funciona mediante una serie de etapas, cada una de ellas diseñada para eliminar progresivamente el agua de los lodos o fangos que se procesan. El proceso comienza con la introducción de lodos acondicionados en una cinta porosa, donde se produce la deshidratación inicial mediante drenaje por gravedad. A medida que el material avanza por la máquina, se encuentra con niveles crecientes de presión, que separan aún más el líquido de los sólidos:
Zona de drenaje por gravedad
Zona de cuña (presión media)
Zona de cizalla de alta presión
Cada una de estas zonas desempeña un papel crucial en la consecución de unos resultados óptimos de deshidratación. La zona de drenaje por gravedad permite que el agua libre se separe de forma natural, mientras que las zonas de cuña y alta presión aplican fuerza mecánica para extraer humedad adicional del material.
Hoja técnica del filtro de banda
| Tipos de lodo | Concentración de entrada % | Capacidad m³/h | Capacidad de SS kg/h | Humedad de la torta % | Consumo de PAM % (DP/SS) |
| Lodo aeróbico no concentrado | 0.5~1.5 | 15~30 | 150~300 | ~80(+2) | 2~5 |
| Lodo aeróbico concentrado | 2~4 | 6~12 | 200~300 | ~80(+2) | 2~5 |
| Lodo digerido | 3~6 | 7~15 | 300~400 | menos de 80 | 2~5 |
| Lodo primario no concentrado | 0.8~2.0 | 18~35 | 300~400 | menos de 80 | 2~5 |
| Lodo primario concentrado | 3~5 | 6~12 | 300~400 | menos de 80 | 2~5 |
| Lodo activado de fabricación de papel | 0.5~2.5 | 15~35 | 200~400 | menos de 78 | 3~7 |
| Lodo mixto de impresión y teñido | 1~3 | 10~25 | 180~350 | 75-78 | 3~10 |
Selección de modelos
| Modelo | Ancho de Banda | Concentración de Lodo | Concentración de Salida | Capacidad (m³/h) | Potencia |
| DNT1000 | 1000 mm | 2–4 % | 15–25 % | 6–12 | 1.49 kW |
| DNT1500 | 1500 mm | 2–4 % | 15–25 % | 12–15 | 2.05 kW |
| DNT2000 | 2000 mm | 2–4 % | 15–25 % | 15–25 | 2.6 kW |
| DNT2500 | 2500 mm | 2–4 % | 15–25 % | 35–50 | 4.1 kW |
Ventajas de la prensa de banda
Estructura de perfil bajo para una huella de máquina más pequeña y fácil acceso del operador (sin necesidad de plataforma).
Presión continuamente creciente para un deshidratado perfecto.
Mayor capacidad de procesamiento, hasta un 50% más que máquinas de la competencia comparables.
Menor humedad residual del producto final gracias al área de deshidratado extendida (7, 8 o 12 rodillos en S).
Flexibilidad aumentada mediante diseño modular.
Bajo consumo energético, reducción del consumo de polímeros, facilidad de mantenimiento y capacidad hidráulica incrementada para ahorros de costos significativos y máxima seguridad del operador.
Características de la prensa de banda
Amplia variedad de diseño en función de la presión de trabajo, la aplicación y el espacio disponible.
Amplio de banda desde 500 mm hasta los 3000 mm.
Todo tipo de protección para aplicación/producto solicitado, desde construcción estándar hasta construcción en acero inoxidable.
Rango completo de auxiliares para filtros de banda de presion: predeshidratador de banda o tambor, elementos de mezcla, tanques de reacción de floculación, PLC & panel de control, elementos de seguridad, etc.
Rango completo de instalaciones auxiliares: sistema de descarga de torta, sistemas de aire, elementos de bombeo (alimentación de lodo, dosificación de polímero, lavado de banda, y otros), espesado y acondicionamiento del lodo, instrumentación, ingeniería, etc.
Aplicaciones de la prensa de banda
Industria química
Nuestros filtros prensa manipulan de manera eficiente materiales como colorantes, pigmentos, soda cáustica y diversas sales, entre ellas clorato de potasio y fósforo. También son adecuados para purificadores de agua que utilizan sulfato de aluminio y cloruro de polialuminio.
Industria farmacéutica
En el sector farmacéutico, nuestra tecnología es ideal para procesar antibióticos, medicina tradicional china y diversas enzimas. La capacidad de gestionar mezclas complejas garantiza la calidad y el cumplimiento de los estándares de la industria.
Industria de alimentos y bebidas
Jingjin prensas de filtro Son esenciales para producir vino de arroz, jugo de frutas, cerveza y otras bebidas. Procesan eficazmente ingredientes como proteínas vegetales, almidones y glutamato monosódico, lo que garantiza productos finales de alta calidad.
Metalurgia
Nuestro prensas de filtro de correa Se utilizan en metalurgia para procesar metales como oro, plata, cobre y hierro. Ofrecen soluciones confiables para manipular diversos polvos minerales.
Refinación
En la industria de refinación, Jingjin Los filtros prensa ayudan en la extracción de aceites, glicerina y aceites de máquina, garantizando una separación efectiva y un control de calidad.
Procesamiento de arcilla
La versatilidad de nuestra tecnología se extiende al procesamiento de arcilla, donde gestiona eficientemente materiales como bentonita, arcilla activada y suelo cerámico electrónico.
