Después de muchos años trabajando en operación de aguas residuales, el equipo más común que encontré fue la máquina deshidratadora de lodos. Tanto en plantas de tratamiento de aguas residuales municipales como en estaciones de tratamiento de fábricas, todas las estaban usando. Para ser honesto, este equipo es realmente muy conveniente. Ahorra electricidad en comparación con las antiguas máquinas de placas y marcos, no requiere que alguien esté vigilando 24/7, tiene una función de limpieza integrada y ocupa menos espacio. Con un mantenimiento adecuado, rara vez tiene problemas graves.
Sin embargo, descubrí que muchos colegas habían caído en el mismo error: algunos descuidaban por completo el mantenimiento, pensando que el equipo era durable, y esperaban hasta que se rompiera para repararlo; otros hacían un mantenimiento ciego, siguiendo artículos de IA en internet al azar, lo que solo empeoraba las cosas. He visto muchas obras donde el equipo, después de apenas un año de uso, comenzaba a tener problemas de deshidratación deficiente, atascos frecuentes y paradas de la máquina. En esencia, todo se debía a un mantenimiento inadecuado o a configuraciones incorrectas de los parámetros.
Hoy no hablaré de teorías vacías, no acumularé términos profesionales, ni creará contenido rígido y lleno de plantillas. Todo esto se basa en mi experiencia práctica liderando un equipo en operación de aguas residuales durante años, combinada con datos experimentales del sector, para resumir conocimientos prácticos sobre cómo mantener, solucionar fallos y ajustar parámetros. Explicaré todo en lenguaje sencillo, para que incluso los principiantes puedan seguirlo, lo que ayudará a que el equipo tenga menos fallos y dure más tiempo.
I. Primero, entiende: ¿Cómo funciona este equipo? No lo mantengas a ciegas
Muchos novatos no mantienen bien el equipo porque el problema fundamental es que no entienden su lógica de funcionamiento. Ajustan parámetros a ciegas y desmontan componentes, lo que solo daña el equipo. En realidad, el principio de funcionamiento de este equipo es muy sencillo. No necesitas memorizarlo. Solo escúchame y lo entenderás.

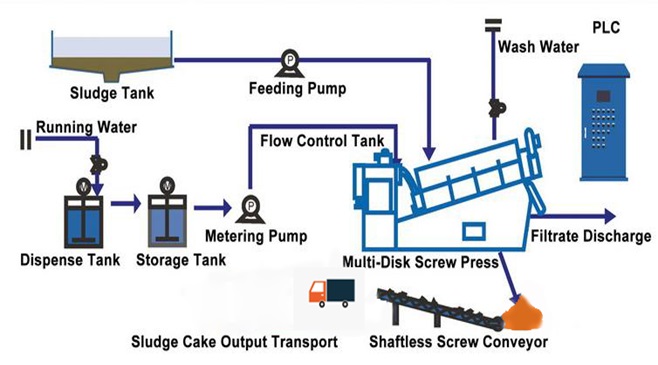

1.1 Proceso de funcionamiento, en pocas palabras, son 3 pasos
El primer paso es añadir un coagulante a los lodos. En términos simples, se trata de hacer que las partículas pequeñas de los lodos se agrupen para formar grumos grandes, de modo que el deshidratado posterior sea más efectivo. De lo contrario, si los lodos están demasiado diluidos, no se podrá obtener una torta de lodos seca. El segundo paso es enviar los lodos coagulados a la entrada de alimentación del equipo. Dentro hay un eje espiral principal que empujará los lodos lentamente hacia adelante.

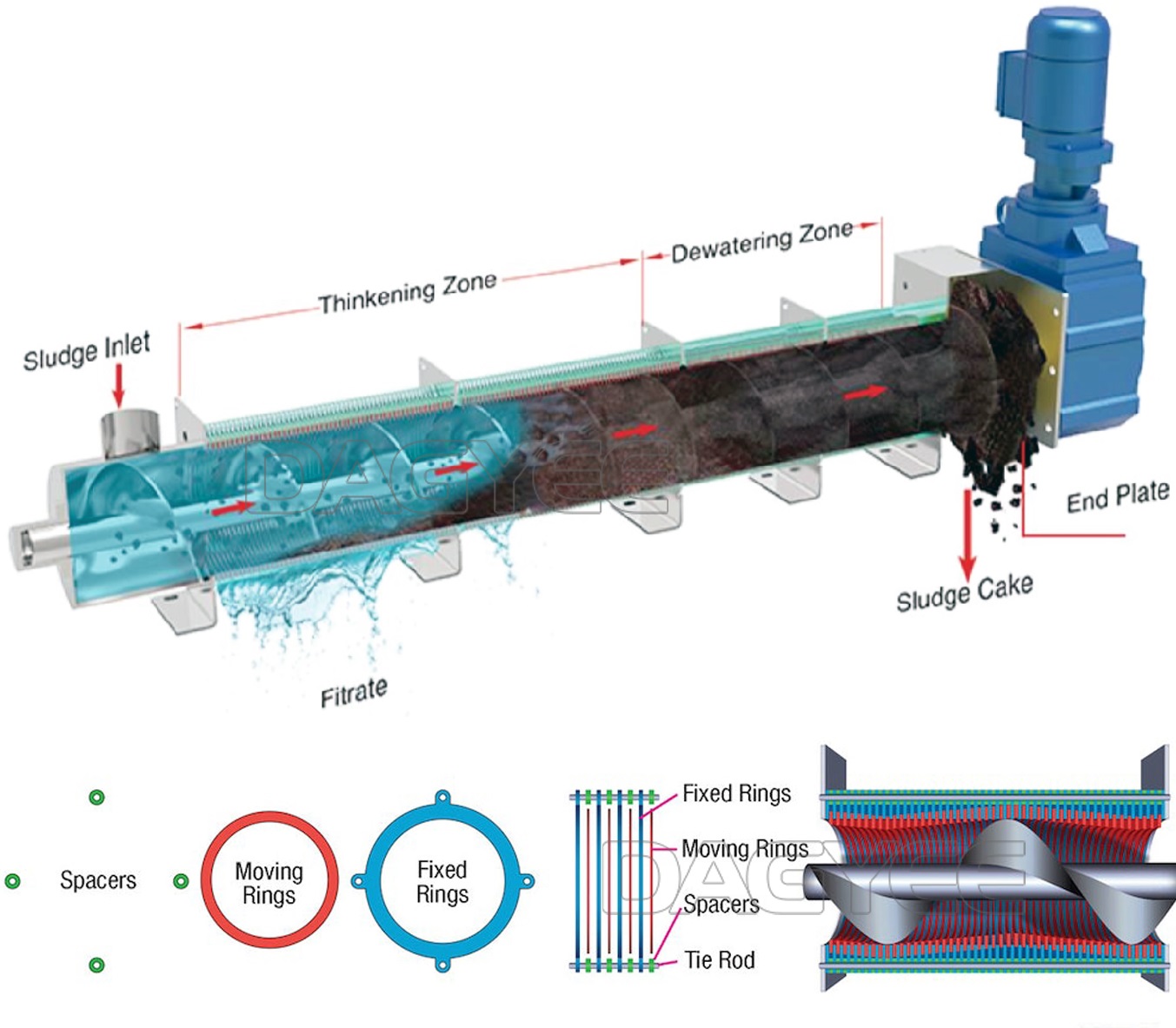

La clave está en el tercer paso: Este eje espiral principal se vuelve más denso y grueso a medida que avanza hacia la salida de descarga. A medida que los lodos son empujados hacia adelante, el espacio se hace más pequeño y la presión aumenta. Bajo la presión, el agua de los lodos se filtrará a través de la malla y del espacio entre los anillos dinámicos y estáticos, fluyendo hacia el tanque de líquido filtrado y siendo evacuada junto con él. El resto de los lodos sólidos se comprime firmemente y se convierte en una torta de lodos seca y dura, que cae automáticamente por la salida de descarga.
No se necesitan ventiladores de alta presión ni equipos hidráulicos complejos. Depende completamente de la compresión mecánica, por lo que tiene un bajo consumo energético y no requiere que alguien esté supervisando constantemente. Es muy conveniente de operar. Ya sean lodos químicos industriales, lodos ganaderos o lodos bioquímicos municipales, básicamente puede tratarlos todos, y su compatibilidad es bastante alta.

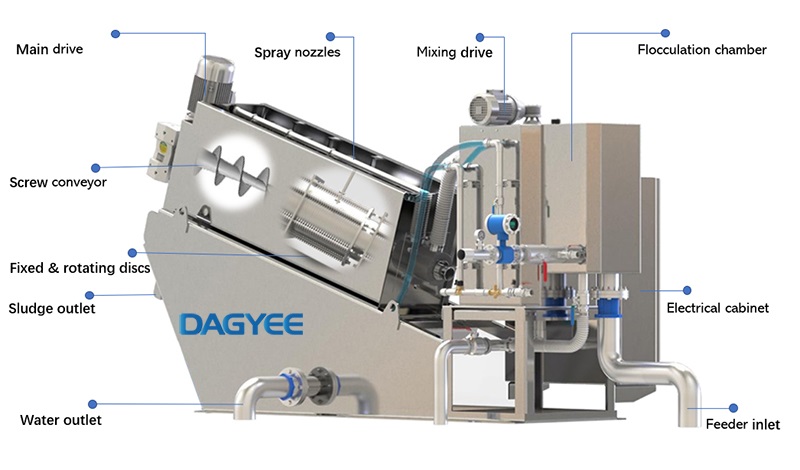

1.2 Concéntrese en estos 5 componentes, ya que son los más propensos a dar problemas y tienen el mayor impacto en el funcionamiento del equipo
No es necesario recordar todos los componentes. Es inútil. Concéntrese en estos 5, ya que son los que más probabilidades tienen de presentar problemas y mayor impacto tienen en el funcionamiento del equipo. Préstele más atención a ellos y podrá evitar muchos problemas:
1) Eje espiral principal: Es como el "corazón" del equipo, el responsable de empujar los lodos y generar presión. Suele estar hecho de acero inoxidable, es propenso al desgaste y la corrosión. Si está expuesto a mucha arena y a sustancias muy corrosivas, se desgastará muy rápidamente;
2) Malla filtrante / Anillos dinámicos y estáticos: Actúan como una "pantalla" que separa el agua de los lodos. Son los que más fácilmente se obstruyen y se rompen. Cuando se obstruyen, el deshidratado se vuelve lento; cuando se rompen, la torta de lodos sale delgada y aguada. El trabajo principal de mantenimiento gira en torno a ellos;
3) Reductor de accionamiento: Hace girar el eje principal. Debe lubricarse con aceite. La falta de aceite o las fugas provocarán una velocidad de giro inestable e incluso una parada total del equipo. He visto a muchos compañeros que olvidaron añadir aceite al reductor y lo quemaron, y el coste de reparación fue bastante alto;
4) Sistema de limpieza por pulverización: Consiste en varias boquillas que rocían agua sobre la malla filtrante para evitar que los lodos se adhieran y la obstruyan. Si las boquillas se obstruyen o las tuberías de agua pierden, la malla filtrante se obstruirá rápidamente, haciendo que la limpieza posterior sea extremadamente problemática.

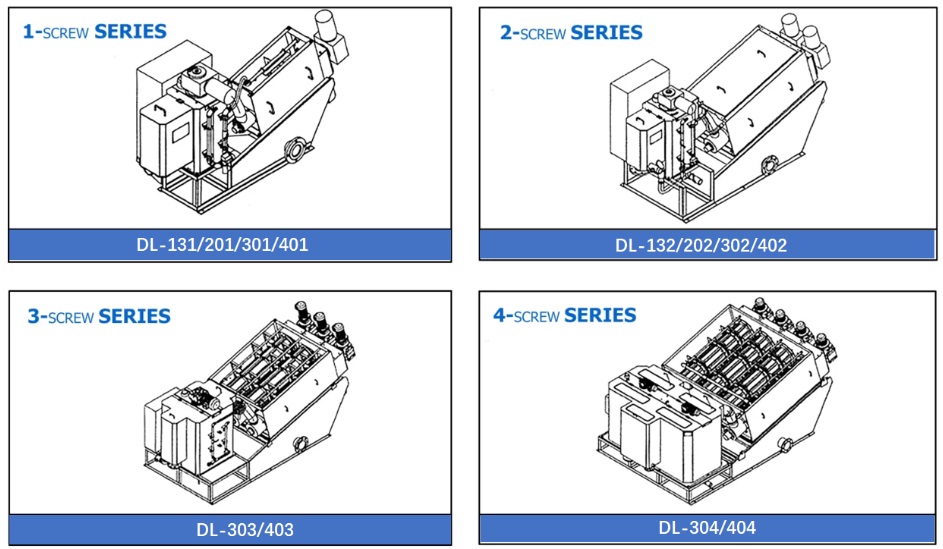

II. Common Model Parameter Table, for beginners to directly refer to when selecting and adjusting parameters
Many beginners when adjusting parameters do not know how to set the rotational speed or the amount of feed. They just try randomly, either resulting in poor dehydration effect or causing the equipment to overload and stop. The following table is the most commonly used standard model parameters on the market. Combined with the actual sludge situation at the site, adjust according to this table, and it is basically error-free
.Note: These are the parameters of conventional models. If the sludge you handle is highly corrosive, has a lot of sand, or has an extremely high concentration, you will need to customize the equipment. The parameters also need to be adjusted slightly according to the specific situation. Do not blindly follow the rules.
| Modelo | Cap. DS kg/h Mín. | Cap. DS kg/h Máx. | 2 g/L | 5 g/L | 10 g/L | 20 g/L | 25 g/L | 50 g/L | Tamaño (mm) | Peso Neto (kg) | Peso Operativo (kg) | Potencia (kW) | Agua Lavado (m³/h) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DL101 | 3 | 5 | 1.5 | 0.6 | 0.5 | 0.25 | 0.2 | 0.1 | 1816 | 756 | 1040 | 200 | 0.2 |
| DL131 | 6 | 10 | 3 | 1.2 | 1 | 0.5 | 0.4 | 0.2 | 1969 | 756 | 1040 | 220 | 0.36 |
| DL132 | 12 | 20 | 6 | 2.4 | 2 | 1 | 0.8 | 0.4 | 2069 | 910 | 1040 | 275 | 0.62 |
| DL202 | 18 | 30 | 9 | 3.6 | 3 | 1.5 | 1.2 | 0.6 | 2500 | 935 | 1270 | 470 | 1.11 |
| DL301 | 30 | 50 | 15 | 6 | 5 | 2.5 | 2 | 1 | 3255 | 985 | 1600 | 850 | 0.74 |
| DL302 | 60 | 100 | 30 | 12 | 10 | 5 | 4 | 2 | 3455 | 1295 | 1600 | 1200 | 1.11 |
| DL303 | 90 | 150 | 45 | 18 | 15 | 7.5 | 6 | 3 | 3605 | 1690 | 1600 | 1520 | 1.86 |
| DL352 | 120 | 200 | 60 | 24 | 20 | 10 | 8 | 4 | 4240 | 1550 | 2190 | 1950 | 3.75 |
| DL353 | 180 | 300 | 90 | 36 | 30 | 15 | 12 | 6 | 4460 | 2100 | 2190 | 2600 | 6 |
| DL402 | 120 | 200 | 60 | 24 | 20 | 10 | 8 | 4 | 4140 | 1550 | 2250 | 2450 | 3.75 |
| DL403 | 180 | 300 | 90 | 36 | 30 | 15 | 12 | 6 | 4420 | 2100 | 2250 | 3350 | 6 |
III. Mantenimiento por fases: no es necesario estar ocupado todo el tiempo. Solo sigue el cronograma
Muchos colegas consideran que el mantenimiento es problemático. Unos revisan todo constantemente, perdiendo el tiempo; otros simplemente no realizan ningún mantenimiento y esperan a que el equipo se averíe para repararlo. En realidad, he resumido un sencillo cronograma de mantenimiento con cuatro fases. Cada fase incluye tareas específicas, lo cual es práctico y puede prevenir fallos. Incluso los principiantes pueden dominarlo fácilmente.
Aquí hay una nota: El mantenimiento diario puede ser realizado por los operarios en planta. Solo toma 5 minutos completarlo. Los mantenimientos semanal, mensual y anual deben estar a cargo del personal de mantenimiento profesional. La división del trabajo es clara y la eficiencia es mayor. También hay menos riesgo de problemas.
3.1 Inspección Diaria (Debe realizarse todos los días, 5 minutos para completar)
Antes de encender la máquina cada día, durante la operación y después de detenerla, dedique unos minutos a revisarla. Esto puede evitar muchas fallas inesperadas. El contenido de la tabla debe imprimirse y pegarse junto al equipo. Los operadores en el sitio pueden seguir las instrucciones y realizarlas sin necesidad de memorizarlas.
| Período de Mantenimiento | Tareas Principales | Criterios de Aceptación de Inspección |
|---|---|---|
| Inspección Previa al Arranque |
Sacudir manualmente los pernos del equipo, especialmente los puntos de conexión del eje principal y reductor, para asegurar que estén apretados. El nivel de aceite debe estar en el medio del visor. Abrir la ventana de aceite del reductor para verificar el nivel; rellenar si está por debajo de la marca. Inspeccionar visualmente la pantalla filtrante para detectar daños u obstrucciones; limpiar si se encuentra una obstrucción significativa. Activar el sistema de pulverización para verificar que las boquillas descarguen uniformemente y que ninguna esté obstruida. Abrir el gabinete de control para comprobar si hay mensajes de error; solucionar cualquier fallo presente. Limpiar la tolva de alimentación para eliminar residuos duros como piedras o piezas metálicas que puedan dañar el eje principal. Controlar la velocidad de alimentación para asegurar que sea estable y sin fluctuaciones bruscas. Observar el filtrado descargado: debe ser claro; la presencia excesiva de partículas de lodo indica obstrucción de la pantalla. Verificar la formación de la torta de lodo: debe estar bien formada, ni demasiado húmeda (deshidratación insuficiente) ni demasiado seca (riesgo de obstrucción). Escuchar si hay sonidos anormales de fricción o chirridos; si se produce un ruido inusual, detener la máquina inmediatamente para inspección. Tocar el motor y el reductor: no deben estar excesivamente calientes; el sobrecalentamiento indica un problema. Ejecutar el sistema de pulverización para limpiar a fondo el eje helicoidal y la pantalla filtrante, asegurando que no queden residuos de lodo (evitar obstrucciones en el próximo arranque). Drenar y enjuagar el tanque de filtrado para evitar acumulación de lodo, olores y formación de costras. Cortar el agua, electricidad y aire comprimido; asegurarse de que la energía esté desconectada por seguridad. Registrar los datos operativos diarios, como el volumen de lodo procesado y la humedad aproximada de la torta, para referencia futura de mantenimiento. Limpiar el lodo y residuos alrededor del equipo para mantener el área de trabajo ordenada y facilitar la próxima inspección. |
Todos los pernos apretados correctamente; nivel de aceite del reductor dentro del rango aceptable. Pantalla filtrante intacta, sin obstrucciones. Boquillas de pulverización descargan uniformemente. Sin alarmas ni errores en el panel de control eléctrico. Tolva de alimentación completamente limpia, sin objetos extraños duros. Velocidad de alimentación estable mantenida. El filtrado está esencialmente claro. La torta de lodo es uniforme, no pegajosa al tacto (adecuadamente deshidratada). El equipo funciona con sonido suave y normal; sin ruidos anormales. Temperatura del motor no caliente al tacto (aproximadamente ≤75°C). El eje helicoidal y el filtro de pantalla están libres de residuos de lodo (esencialmente limpios al tacto). El tanque de filtrado está completamente limpio sin depósitos de lodo. Equipo desconectado de forma segura; datos operativos registrados correctamente. Sin residuos ni acumulaciones de lodo alrededor del área del equipo. |
| Limpieza Posterior al Apagado |
Ejecutar el sistema de pulverización para limpiar a fondo el eje helicoidal y la pantalla filtrante, asegurando que no queden residuos de lodo (evitar obstrucciones en el próximo arranque). Drenar y enjuagar el tanque de filtrado para evitar acumulación de lodo, olores y formación de costras. Cortar el agua, electricidad y aire comprimido; asegurarse de que la energía esté desconectada por seguridad. Registrar los datos operativos diarios, como el volumen de lodo procesado y la humedad aproximada de la torta, para referencia futura de mantenimiento. Limpiar el lodo y residuos alrededor del equipo para mantener el área de trabajo ordenada y facilitar la próxima inspección. |
El eje helicoidal y el filtro de pantalla están libres de residuos de lodo (esencialmente limpios al tacto). El tanque de filtrado está completamente limpio sin depósitos de lodo. Equipo desconectado de forma segura; datos operativos registrados correctamente. Sin residuos ni acumulaciones de lodo alrededor del área del equipo. |
3.2 Mantenimiento Semanal (Detener la máquina durante 1-2 horas para una limpieza profunda)
Las inspecciones diarias son la base. Una vez a la semana, se debe realizar una limpieza profunda y una inspección para abordar cualquier problema oculto y evitar que los pequeños problemas se conviertan en grandes. De lo contrario, si la máquina se detiene por mantenimiento, causará retrasos en el proyecto y será más problemático:
1) Apriete todos los pernos y acoplamientos del equipo. Durante la operación, el equipo vibrará y los pernos tienden a aflojarse. Una vez que se aflojan, el equipo se tambaleará. Con el tiempo, el eje principal y la malla filtrante se desgastarán más rápido. Muchas personas han pasado por alto este detalle.
2) Retire las boquillas de pulverización y enjuáguelas con agua limpia. Si están obstruidas, use un alambre de hierro fino para despejarlas. No haga chapuzas. Si la boquilla está obstruida, la malla filtrante se obstruirá pronto. Entonces, la limpieza será más difícil. Reemplace la manguera de agua si tiene fugas. No se limite a usar la conexión existente; una manguera con fugas desperdiciará agua y ensuciará el equipo.
3) Agregue un poco de grasa lubricante a los rodamientos y a las piezas giratorias. Si el reductor tiene fugas de aceite, verifique el sello y agregue un poco de aceite. No espere a que se acabe el aceite y queme el reductor.
4) Use una pistola de agua a alta presión para limpiar los espacios entre los anillos móviles y fijos. Hay lodo adherido en el interior que no se puede eliminar con la pulverización diaria. Con el tiempo, obstruirá. No sea demasiado enérgico al pulverizar; no rompa la malla filtrante.
3.3 Mantenimiento Mensual (Realizado por profesionales, con anticipación de problemas)
Una vez al mes, haga que el personal de mantenimiento desmonte e inspeccione el equipo. Concéntrese en verificar aquellos componentes propensos al envejecimiento. Reemplácelos con anticipación para evitar problemas mayores cuando fallen. De lo contrario, las pérdidas serán mayores:
1) Verifique el eje principal del tornillo y vea si está desgastado o si las paletas están deformadas. Si la paleta está desgastada y delgada, la fuerza de presión será insuficiente, el efecto de deshidratación empeorará y la torta de lodo se volverá más delgada. En este momento, suelde o reemplace la paleta directamente.
2) Reemplace las piezas de sellado y las juntas en ambos extremos del eje principal. Estas piezas son propensas al envejecimiento, incluso si no hay fugas, se recomienda reemplazarlas regularmente para evitar futuras fugas y la corrosión del eje principal y del reductor. De lo contrario, el costo de reparación será mayor.
3) Drene el aceite viejo del reductor, limpie la caja y agregue aceite nuevo para engranajes. El aceite sucio desgastará los engranajes y acortará la vida útil del reductor. He visto a muchos colegas que olvidaron cambiar el aceite. El reductor se rompió después de solo dos años de uso.
3.4 Revisión Anual (Inspección integral, equivalente a realizar un "examen físico" al equipo)
Después de que el equipo haya estado en uso durante un año o haya acumulado más de 8000 horas de operación, se debe realizar una revisión integral. Revise todos los componentes para garantizar un funcionamiento estable durante el próximo año. No escatime en este costo de mantenimiento; de lo contrario, si el equipo sufre una falla grave, las pérdidas serán mayores:
1) Desmonte todo el equipo, revise cada componente como el eje principal, la pantalla filtrante, los anillos móviles y fijos, y los rodamientos. Verifique el desgaste, las deformaciones y la corrosión. Repare o reemplace cualquier componente problemático a tiempo.
2) Reemplace de inmediato aquellos componentes que estén cerca del final de su vida útil, como la pantalla filtrante, las piezas de sellado y los rodamientos. No espere a que se dañen por completo y retrasen la producción. Prepárese con anticipación y reemplácelos rápidamente.
3) Vuelva a calibrar la concentricidad del eje principal y la coaxialidad del sistema de transmisión. De lo contrario, el equipo vibrará y se desgastará más rápido. Este paso es muy importante. Muchos equipos emiten ruidos anormales debido a una concentricidad incorrecta.
VI. Técnicas prácticas de optimización: Ahorro de costes y mejora de la eficiencia, probadas y efectivas
El mantenimiento adecuado es la base. Si podemos optimizar aún más los parámetros y procesos operativos, podremos ahorrar una cantidad considerable de electricidad y productos químicos, además de mejorar la eficiencia del deshidratado. Los siguientes consejos han sido recopilados a partir de mi experiencia práctica y han demostrado ser efectivos. Incluso los principiantes pueden dominarlos.
1) No añadas floculantes a ciegas: Cada tipo de lodo requiere un floculante diferente y la dosis varía. Realiza pequeñas pruebas periódicamente para encontrar la dosis mínima que garantice un buen deshidratado y al mismo tiempo ahorre costes químicos. He visto a muchos colegas añadir demasiado floculante, lo que no solo desperdicia recursos, sino que también obstruye los filtros, generando más pérdidas que ahorros.
2) Ajusta la velocidad de rotación y el volumen de alimentación: Para lodos espesos y pegajosos, reduce la velocidad del tornillo para que el lodo sea presionado durante más tiempo, logrando una torta más seca. Para lodos más líquidos, aumenta ligeramente la velocidad para mejorar la eficiencia del proceso. No uses siempre la misma velocidad; de lo contrario, el deshidratado será deficiente o desperdiciarás electricidad.
3) Presta atención a la limpieza de la malla filtrante: Rocía con agua limpia regularmente y sumerge con un limpiador débilmente alcalino cada 3 meses para eliminar materia orgánica y suciedad de los poros de la malla. Así durará más tiempo y será menos propensa a obstrucciones. Es mucho mejor que estar enjuagando constantemente solo con agua.
V. Reflexiones finales: Un equipo bien mantenido es sinónimo de tranquilidad
De hecho, el mantenimiento de los equipos deshidratadores de lodos de tipo tornillo no es difícil. No es necesario tener un conocimiento profundo de la materia, ni estar constantemente ocupado. Solo sigue lo que he mencionado anteriormente: realiza inspecciones periódicas, limpieza semanal, mantenimiento mensual y una revisión anual. Presta especial atención a las piezas de desgaste y, cuando surjan fallos, consulta la tabla para resolverlos. De esta forma, el equipo tendrá menos problemas y durará más tiempo.
Si durante la operación real encuentras alguna falla que no esté mencionada en la tabla, o si no estás seguro de cómo ajustar los parámetros, no dudes en contactarme. Te proporcionaré soluciones específicas basadas en mi experiencia de primera mano. Intercambiemos ideas y ayudémonos mutuamente para evitar problemas y ahorrar tiempo.
