Descripción

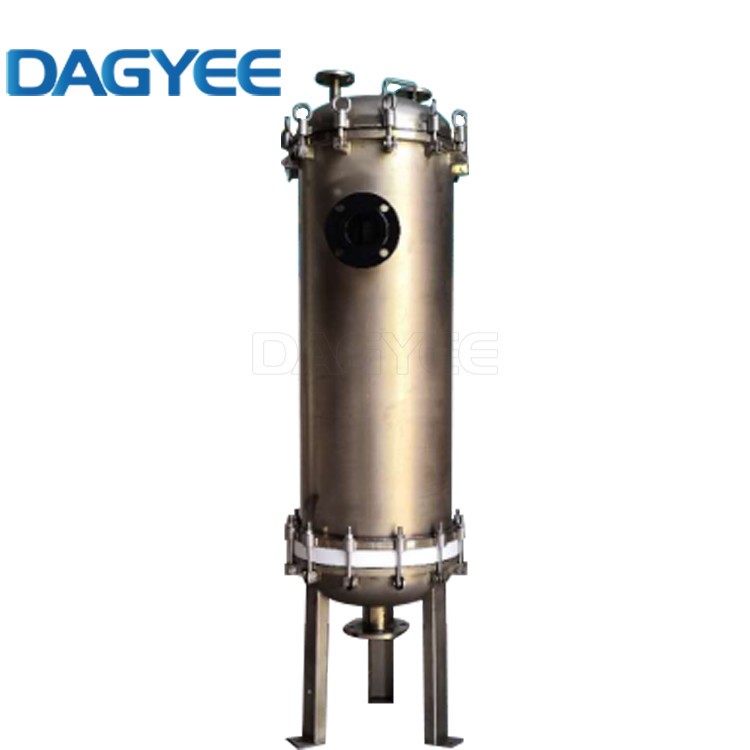

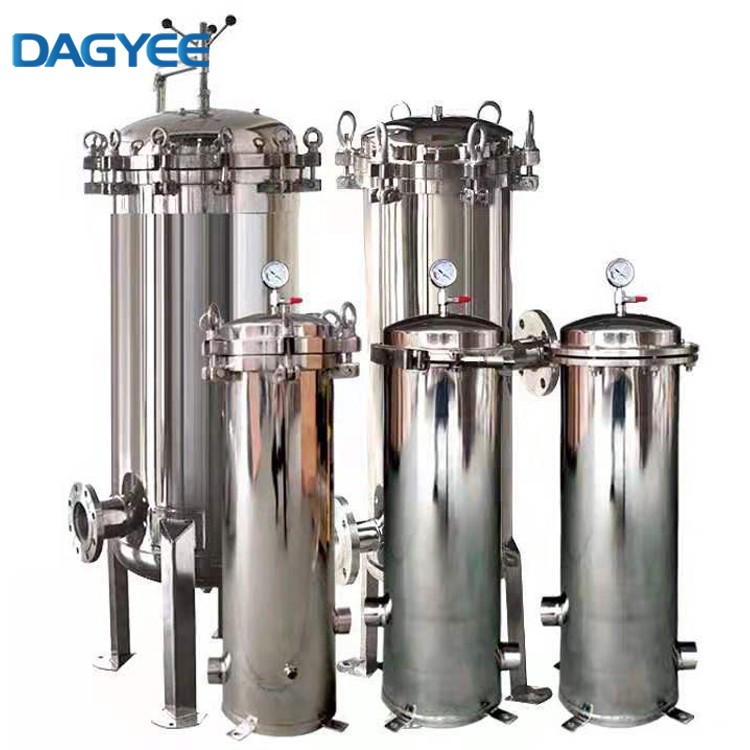

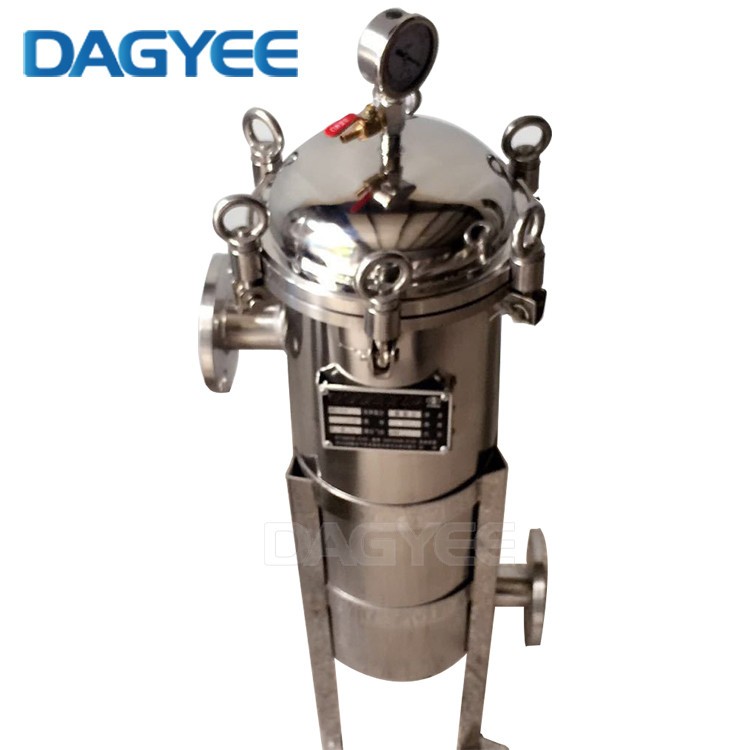

Carcasas para Filtros de Cartucho Descripción
La carcasa del filtro de cartucho es un sistema de filtración avanzado y multifuncional compuesto por dos componentes principales: la carcasa del filtro y el cartucho filtrante. Está diseñado para filtrar líquidos eficientemente capturando impurezas, lo que garantiza una filtración limpia y confiable.
Carcasas para Filtros de Cartucho Función
En el proceso de filtración de líquidos, el líquido entra en la carcasa del filtro de cartucho de acero inoxidable y fluye a través de él. El cartucho captura y elimina impurezas sólidas, partículas, sedimentos y otros contaminantes del líquido, purificándolo. La carcasa de acero inoxidable proporciona una estructura robusta que soporta y protege el cartucho, a la vez que soporta la presión que pueda generarse durante el proceso de filtración.
El líquido fluye hacia la carcasa: El líquido entra en la carcasa del filtro a través de la entrada.
Filtración a través del cartucho: El líquido pasa a través del cartucho de filtro, que elimina las impurezas y partículas del líquido.
Descarga de líquido filtrado: El líquido purificado fluye a través de la salida de la carcasa, consiguiendo el efecto de filtración deseado.
Carcasas para Filtros de Cartucho Ventaja
- Mejor en limpieza y mayor seguridad microbiológica gracias a su diseño sin fisuras, pulido e higiénico
- Resistencia a la corrosión y durabilidad gracias a que las piezas que están en contacto con el fluido están fabricadas
- en acero inoxidable y a la alta calidad de sus soldaduras
- Económicas sin sacrificar calidad ni rendimiento
Carcasas para Filtros de Cartucho Característica
Capaz de soportar hasta 100 psi (7 kg/cm²), lo que garantiza un rendimiento confiable en condiciones de alta presión.Los filtros de cartucho constan de un elemento cilíndrico encerrado en una carcasa. El elemento filtrante suele estar hecho de materiales porosos como celulosa, poliéster o polipropileno. A medida que el fluido pasa a través del cartucho, este elemento captura eficazmente las partículas y otras impurezas.
La construcción de los filtros de cartucho generalmente incluye los siguientes componentes
- Medio filtrante: Material poroso que captura las impurezas (celulosa, poliéster, polipropileno).
- Núcleo de soporte: Material rígido (plástico/metal) para soporte estructural y mantenimiento de la forma.
- Tapas: Juntas duraderas (plástico/metal) para los extremos del filtro, que sirven como puntos de montaje.
- Juntas: Aseguran un sellado entre la carcasa y las tapas de los extremos, evitando la derivación de fluidos.
- Carcasa: Carcasa duradera (plástico/metal) con puertos de entrada/salida para fluido filtrado.
Carcasas para Filtros de Cartucho Parameter
|
Cartucho Carcasa Técnica |
|||||
| Modelo | Tamaño | Dimensión mm | Caudal m3/hr | Salida de entrada | Presión |
| DPF-10-170 | 10'' | 170*430 | 1-2 | 1'' | 0.6Mpa |
| DPF-10-200 | 10'' | 200*430 | 2-3 | 1'' | 0.6Mpa |
| DPF-20-170 | 20'' | 170*690 | 3-4 | 1'' | 0.6Mpa |
| DPF-20-200 | 20'' | 200*690 | 4-6 | 1 1/2'' | 0.6Mpa |
| DPF-20-250 | 20'' | 250*690 | 6-8 | 2'' | 0.6Mpa |
| DPF-30-200 | 30'' | 200*940 | 7-8 | 1 1/2'' | 0.6Mpa |
| DPF-30-250 | 30'' | 250*940 | 10-11 | 2'' | 0.6Mpa |
| DPF-40-200 | 40'' | 200*1240 | 9-11 | 2'' | 0.6Mpa |
| DPF-40-250 | 40'' | 250*1240 | 13-15 | 2'' | 0.6Mpa |
| DPF-40-300 | 40'' | 300*1350 | 14-18 | 2'' | 1.0Mpa |
| DPF-40-320 | 40'' | 320*1350 | 16-20 | 2'' | 1.0Mpa |
| DPF-40-350 | 40'' | 350*1350 | 20-30 | 2 1/2'' | 1.0Mpa |
| DPF-40-400 | 40'' | 400*1430 | 30-40 | 3'' | 1.0Mpa |
| DPF-40-450 | 40'' | 450*1450 | 50-65 | 3'' | 1.0Mpa |
Carcasas para Filtros de Cartucho Aplicación
- Líquido de galvanoplastia
- Petróleo
- Aguas residuales industriales
- Impresión y teñido
- Farmacéutica
- Protección ambiental
