Descripción

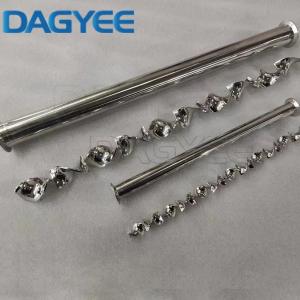

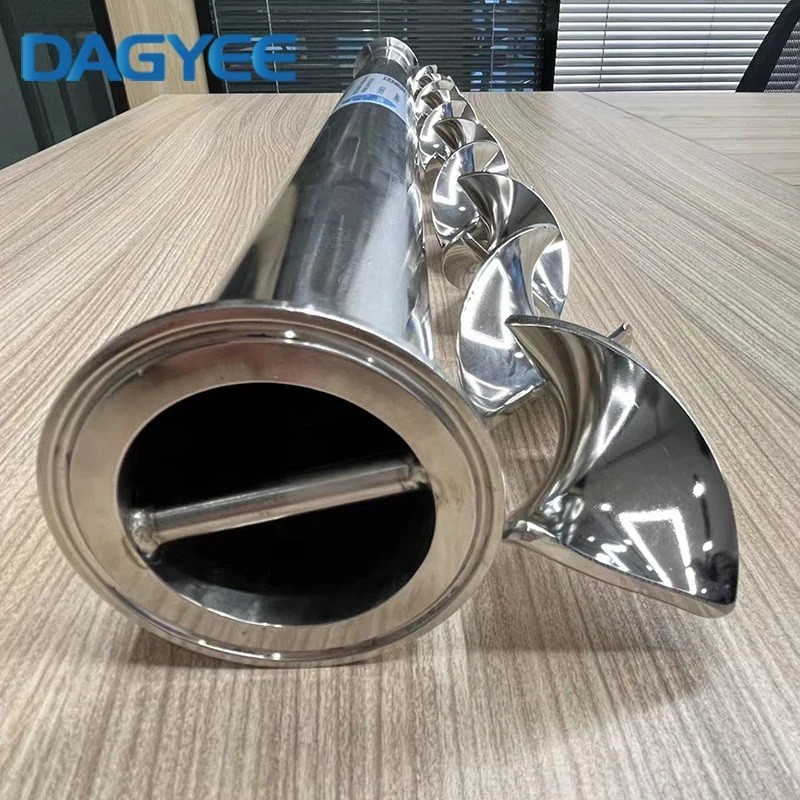

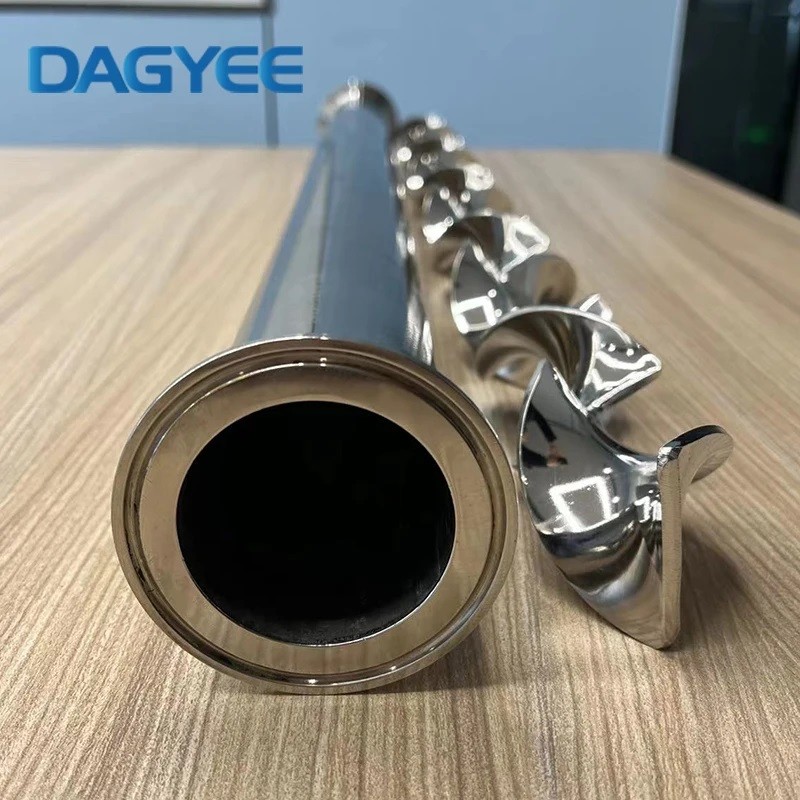

Descripción del mezclador estático
Con el mezclador tubular estático DAGYEE puede crear una mezcla homogénea de líquidos y gases en un proceso continuo. Esto se lleva a cabo íntegramente sin piezas móviles, lo que significa que no se requieren elementos mecánicos o alimentación adicional. Por esta razón, los mezcladores estáticos también se denominan mezcladores en línea inmóviles. La falta de piezas móviles hace que los mezcladores estáticos PRIMIX necesiten poco mantenimiento y que los componentes técnicos del proceso sean extremadamente seguros.
Principio del mezclador estático
La mezcla se logra haciendo circular el fluido a través de una estructura geométrica que lo obliga a una partición y recombinación continua, hasta obtener un fluido homogéneo. Hay diferentes tipos de mezcladores, es por eso que el perfil de los elementos mezcladores, la cantidad de módulos mezcladores, las dimensiones y la orientación son parámetros que dependen de la aplicación particular.
Mezclador estático técnico
| Modelo | Dg(mm) | dh(mm) | Caudal (m³/h) |
|---|---|---|---|
| SK-5/10 | 10 | 5 | 0.15-0.3 |
| SK-7.5/15 | 15 | 7.5 | 0.3-0.6 |
| SK-10/20 | 20 | 10 | 0.6-1.2 |
| SK-12.5/25 | 25 | 12.5 | 0.9-1.8 |
| SK-16/32 | 32 | 16 | 1.4-3.2 |
| SK-20/40 | 40 | 20 | 2.2-4.5 |
| SK-25/50 | 50 | 25 | 3.5-7.0 |
| SK-32.5/65 | 65 | 32.5 | 5.9-12 |
| SK-40/80 | 80 | 40 | 9-18 |
| SK-50/100 | 100 | 100 | 14-28 |
| SK-62.5/125 | 125 | 125 | 22-44 |
| SK-75/150 | 150 | 150 | 31-64 |
| SK-100/200 | 200 | 200 | 56-110 |
| SK-125/250 | 250 | 250 | 88-177 |
| SK-150/300 | 300 | 300 | 127-255 |
| SK-175/350 | 350 | 350 | 173-346 |
| SK-200/400 | 400 | 400 | 226-452 |
| SK-250/500 | 500 | 500 | 353-706 |
Ventaja del mezclador estático
De fácil instalación, con acoplamiento bridado.
Excelente mezcla de fluidos con baja caída de presión.
Distribución uniforme de temperatura, sin gradientes o picos localizados.
Superficies y bordes lisos que permiten el flujo adecuado del producto.
Admite fluidos de baja y alta viscosidad.• Puede ser usado para fluidos corrosivos.
Sin elementos móviles, lo cual hace que sea un sistema sencillo, sin conexiones eléctricas o mecánicas adicionales.
Característica del mezclador estático
Libre de mantenimiento
Los mezcladores estáticos están fabricados para durar utilizando materiales de calidad industrial diseñados específicamente para su aplicación.
Sin piezas móviles
A diferencia de las mezcladoras tradicionales, las mezcladoras estáticas permanecen inmóviles durante el proceso de mezcla.
Bajos requisitos de energía
Debido a que los mezcladores estáticos por diseño no cuentan con partes móviles, toda la energía necesaria para la mezcla perfecta es proporcionada por la corriente de flujo en la tubería.
Aplicación del mezclador estático
El Mezclador Estático puede ser usado en aplicaciones como desalinización de petróleo, extracción, limpieza de gases, scrubbers, desulfuración de corrientes gaseosas, mezclas de gasolinas, diesel, lubricantes, etc., aditivación de gasolinas, diesel, biodiesel, etc., y homogeneización para toma de muestras en tuberías de petróleo; entre otras.
