Descripción
Mezcladores estáticos
Un mezclador estático es un aparato para conseguir la mezcla de dos materiales fluidos. Por lo general, los fluidos son líquidos, sin embargo, los mezcladores estáticos también se utilizan para mezclar corrientes de gas, dispersar un gas en un líquido, o dispersar líquidos inmiscibles entre sí.
Mezclador estático estructura

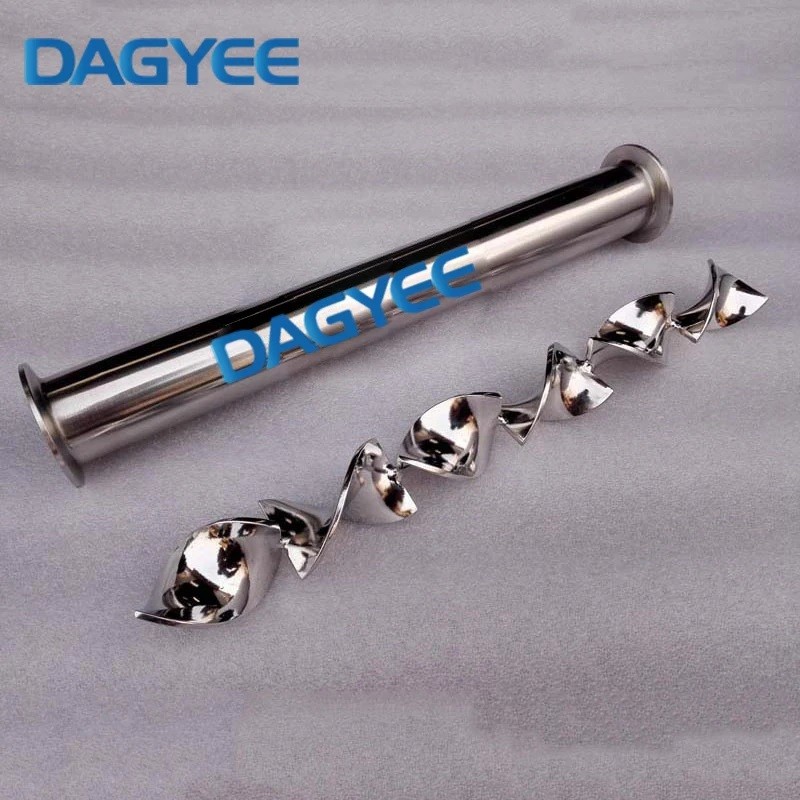

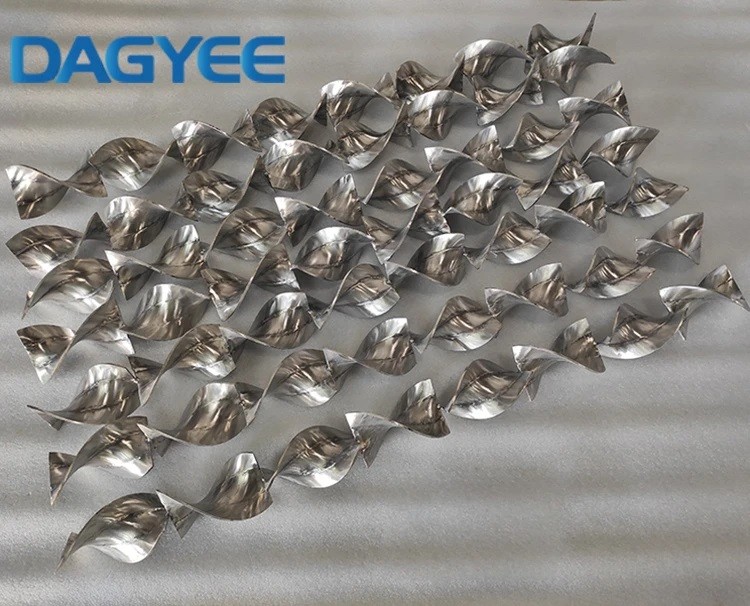

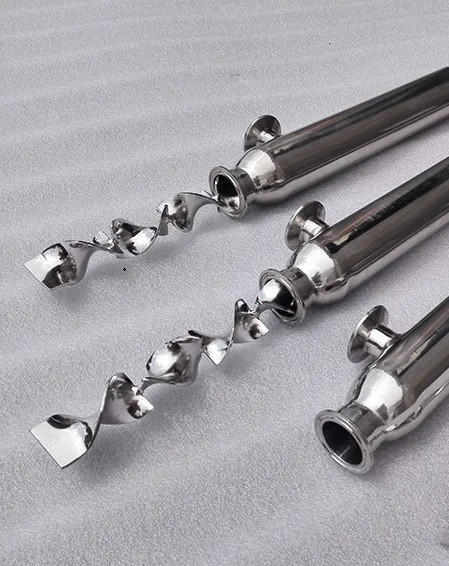

El dispositivo consta de unos elementos de mezcla contenidos en una carcasa cilíndrica (tubo) o de sección cuadrada. Sus tamaños pueden variar desde 6 mm a 6 metros de diámetro. Los elementos del mezclador estático consisten en una serie de placas desviadoras que están hechas de metal o de diversos tipos de plástico. Del mismo modo, la carcasa del mezclador puede estar hecha de metal o de plástico. Los materiales típicamente empleados en la construcción de los componentes del mezclador estático son acero inoxidable, polipropileno, teflón, kynar y poliacetal.
El diseño general del sistema incorpora un método para la introducción de dos corrientes de líquidos en el mezclador estático. Mientras las corrientes atraviesan el mezclador, las placas desviadoras permanecen en reposo pero mueven continuamente y mezclan los materiales. La mezcla completa depende de muchas variables, incluyendo las propiedades del fluido, el diámetro del tubo interno, el número de elementos desviadores, y su diseño.
Modelo de la serie SK
|
Modelo |
Dg(mm) |
dh(mm) |
Q(m3/h) |
|
SK-5/10 |
10 |
5 |
0.15-0.3 |
|
SK-7.5/15 |
15 |
7.5 |
0.3-0.6 |
|
SK-10/20 |
20 |
10 |
0.6-1.2 |
|
SK-12.5/25 |
25 |
12.5 |
0.9-1.8 |
|
SK-16/32 |
32 |
16 |
1.4-3.2 |
|
SK-20/40 |
40 |
20 |
2.2-4.5 |
|
SK-25/50 |
50 |
25 |
3.5-7.0 |
|
SK-32.5/65 |
65 |
32.5 |
5.9-12 |
|
SK-40/80 |
80 |
40 |
9-18 |
|
SK-50/100 |
100 |
100 |
14-28 |
|
SK-62.5/125 |
125 |
125 |
22-44 |
|
SK-75/150 |
150 |
150 |
31-64 |
|
SK-100/200 |
200 |
200 |
56-110 |
|
SK-125/250 |
250 |
250 |
88-177 |
|
SK-150/300 |
300 |
300 |
127-255 |
|
SK-175/350 |
350 |
350 |
173-346 |
|
SK-200/400 |
400 |
400 |
226-452 |
|
SK-250/500 |
500 |
500 |
353-706 |
Mezclador estático opción
Mezclador estático ventaja
Mezcla uniforme sin equipos mecánicos
Para homogeneizar líquidos, gases o suspensiones en flujo continuo. El diseño interno genera cizalla y división de corrientes, logrando distribución radial y axial sin motores ni mantenimiento complejo.
Dosificación química en línea
Cloración, ajuste de pH, coagulantes o polímeros: el aditivo se dispersa de inmediato en la sección de tubería, maximizando eficiencia de reacción y reduciendo sobredosificación.
Procesos con limitación de espacio
Se instala directamente en la línea, sustituyendo tanques de agitación. Huella compacta y menor obra civil, clave en plantas de tratamiento, alimentos o química fina.Operación continua y confiable
Funciona con la energía del propio flujo. Ideal para operación 24/7 con mínima intervención; reduce riesgos eléctricos y simplifica la confiabilidad del proceso.
Versatilidad de aplicaciones industriales
Aplicable en agua potable/residual, combustibles, bebidas, cosméticos y química. Apto para procesos continuos o por lotes, desde pruebas piloto hasta operación 24/7.
Menor inversión y ahorro energético
CAPEX bajo (sin motor, sin variador) y OPEX reducido al aprovechar la energía de la línea. Menos partes a reemplazar, menor mantenimiento y posibilidad de usar la ΔP disponible como fuerza impulsora, mejorando el retorno de inversión.
