Descripción
Descripción del deshidratador de lodos
Especificaciones de Centrífuga para Deshidratación de Lodos

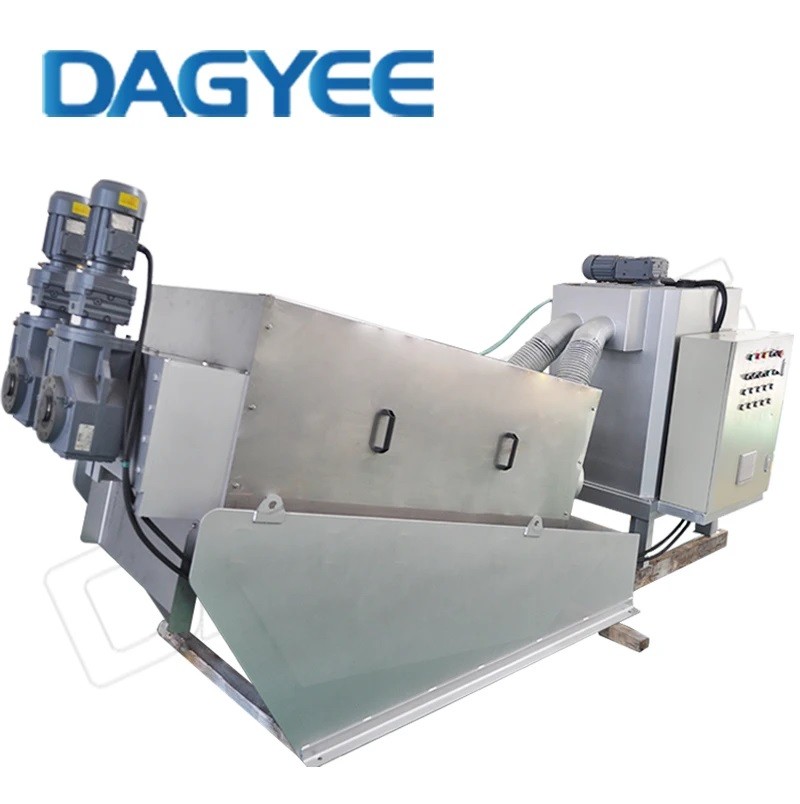

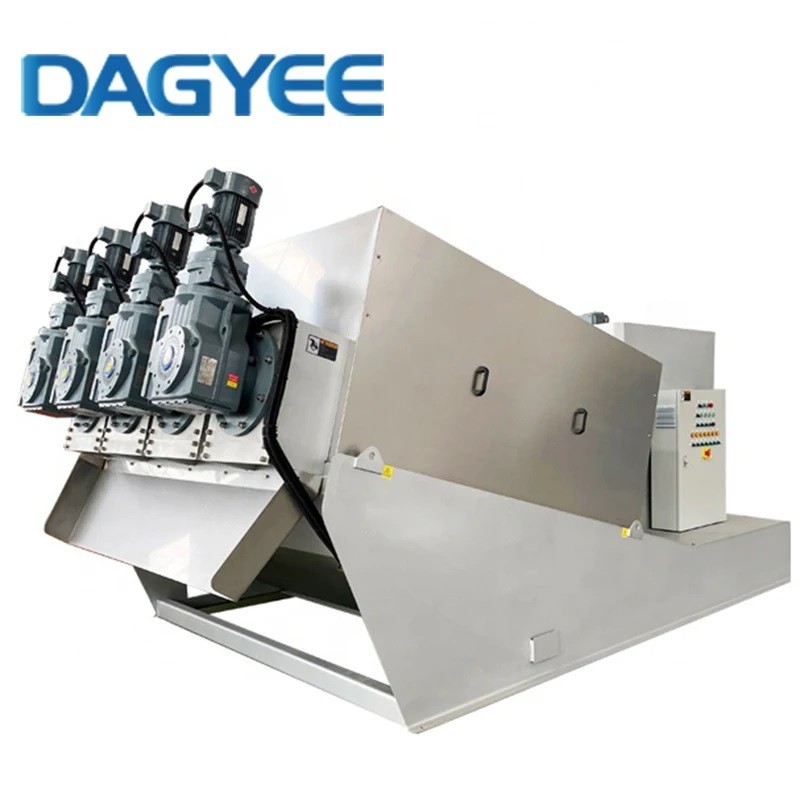

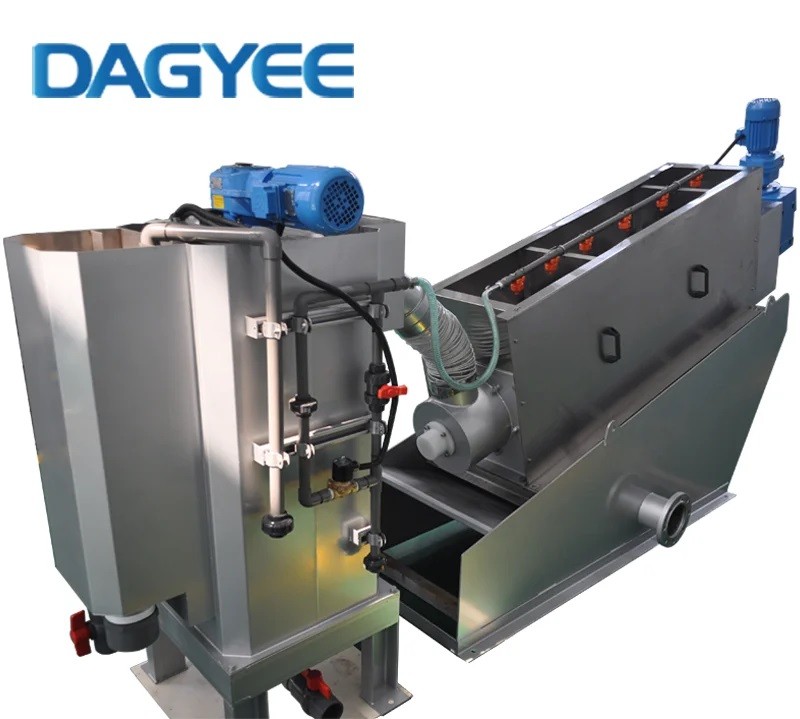

La máquina deshidratadora de lodos con prensa de tornillo es una solución eficiente y confiable para la gestión de aguas de lodos y el tratamiento de aguas residuales. Utiliza un mecanismo de tornillo para transportar y comprimir el lodo, separando el agua de los materiales sólidos. La torta de lodo deshidratada tiene un contenido de humedad y un volumen reducidos, lo que facilita su manipulación y eliminación.
Es un proceso físico, integrado al proceso de lodos de las plantas de tratamiento de agua, ya sea potable, industrial o residual.
El objetivo de este proceso es principalmente, reducir el contenido de agua presente en el lodo y por lo tanto reducir el volumen de este lodo , facilitando su manejo y disposición final, dando cumplimiento con la norma de los vertimientos finales a los cuerpos de agua o redes de alcantarillado.
En la mayoría de los métodos de tratamiento de lodos residuales, la deshidratación es esencial para reducir los costos finales de disposición de los mismos.
Métodos más comunes en deshidratación de lodos。
Podríamos clasificar los procesos de deshidratación de lodos en dos tipos principales: natural y mecánica.
El proceso natural lo constituyen primordialmente los lechos de secado, y dentro de los procesos mecánicos los más comunes son los sistemas de filtro prensa y los sistemas de centrífugas.
Proceso del deshidratador de lodos
El deshidratador de lodo es un equipo diseñado para extraer agua desde lodos o pulpas con diversa concentración de sólidos en suspensión, el proceso es instantáneo y no requiere de un tiempo de residencia.
El requerimiento de área útil para el montaje es de aproximadamente 15 m2 por cada 100 m3/hr de tratamiento.
Su funcionamiento se basa en filtros sumergidos en un estanque, a través de los cuales se succiona agua por efecto de vacío, el sólido adherido a las telas del filtro se retira por medio de raspadores accionados por pistones neumáticos.
La capacidad de tratamiento es variable para cada proceso diferente, por lo cual es importante realizar una prueba de pilotaje para dimensionar un
requerimiento industrial.
Equipo piloto operando en circuito cerrado con concentrado fino de molibdeno en suspensión.
Modelo de deshidratador de lodos
| Modelo | Capacidad DS (g/h) | Capacidad de lodos (m³/h) | Capacidad de tratamiento de lodos | Diámetro espiral | Distancia de descarga | Dimensiones (mm) | Peso Neto (Kg) | Peso en operación (Kg) | Potencia | Caudal lavado | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Mín | Máx | 2g/L | 5g/L | 2g/L | 5g/L | 10g/L | 20g/L | 25g/L | 50g/L | Largo | Ancho | Alto | |||||||
| DL101 | 3 | 5 | 1.5 | 0.6 | 1.5 | 0.6 | 0.5 | 0.25 | 0.2 | 0.1 | Φ100×1 | 215 | 1816 | 756 | 1040 | 200 | 290 | 0.2 | 24 |
| DL131 | 6 | 10 | 3 | 1.2 | 3 | 1.2 | 1 | 0.8 | 0.4 | 0.2 | Φ130×1 | 260 | 1969 | 756 | 1040 | 220 | 315 | 0.36 | 24 |
| DL132 | 12 | 20 | 6 | 2.4 | 6 | 2.4 | 2 | 1 | 0.8 | 0.4 | Φ130×2 | 250 | 2069 | 910 | 1040 | 275 | 450 | 0.62 | 48 |
| DL202 | 18 | 30 | 9 | 3.6 | 9 | 3.6 | 3 | 1.5 | 1.2 | 0.6 | Φ200×2 | 350 | 2500 | 935 | 1270 | 470 | 730 | 1.11 | 64 |
| DL301 | 30 | 50 | 15 | 6 | 15 | 6 | 5 | 2.5 | 2 | 1 | Φ310×1 | 495 | 3255 | 905 | 1600 | 850 | 1320 | 0.74 | 40 |
| DL302 | 60 | 100 | 30 | 12 | 30 | 12 | 10 | 5 | 4 | 2 | Φ310×2 | 495 | 3455 | 1285 | 1600 | 1500 | 2230 | 1.11 | 80 |
| DL303 | 90 | 150 | 45 | 18 | 45 | 18 | 15 | 7.5 | 6 | 3 | Φ310×2 | 495 | 3055 | 1690 | 1600 | 1520 | 3080 | 1.86 | 120 |
| DL352 | 120 | 200 | 60 | 24 | 60 | 24 | 20 | 10 | 8 | 4 | Φ350×2 | 580 | 4240 | 1550 | 2190 | 1950 | 3400 | 3.75 | 144 |
| DL353 | 180 | 300 | 60 | 36 | 60 | 36 | 30 | 15 | 12 | 6 | Φ350×3 | 580 | 4460 | 2100 | 2160 | 2600 | 4850 | 6 | 216 |
| DL402 | 120 | 200 | 60 | 24 | 60 | 24 | 20 | 10 | 8 | 4 | Φ410×2 | 585 | 4140 | 1550 | 2250 | 2450 | 3400 | 3.75 | 144 |
| DL403 | 180 | 300 | 60 | 36 | 60 | 36 | 30 | 15 | 12 | 6 | Φ410×3 | 585 | 4420 | 2100 | 2250 | 3350 | 4850 | 6 | 216 |
Ventajas del deshidratador de lodos
1. Equipo compacto fabricado completamente en acero inoxidable SS 304 o 316.
2. Equipo completamente cerrado con salida de olor conducido por tubería con brida.
3. Baja potencia instalada.
4. Eje de rotación de velocidad lenta.
5. Fácil mantenimiento y operación del equipo.
6. Necesidad de agua de red muy reducida.
7. Necesidad de agua de red muy reducida.
8. Equipo silencioso.
9. Boquillas de lavado (opcional).
10. Sistema de rotación del tambor de filtro para lavado (opcional).
11. Tolva de drenaje de agua deshidratada.
12. Tolva de evacuación de lodo deshidratado.
13. Grupo motor directo.
Características clave del deshidratador de lodos
Deshidratación eficient
eLa máquina emplea un mecanismo de prensa de tornillo que aplica presión y compresión gradualmente crecientes al lodo. Esto da como resultado una extracción de agua efectiva, lo que lleva a una alta eficiencia de deshidratación. Ayuda a reducir el contenido de humedad y el volumen de lodos, lo que se traduce en menores costos de transporte y eliminación. Además, la máquina puede funcionar de forma independiente o varias unidades pueden trabajar juntas.
Diseño compacto
La máquina está diseñada con una estructura compacta, ocupando un espacio pequeño para que pueda trabajar fácilmente con los sistemas de tratamiento de aguas residuales existentes. Además, el diseño modular facilita la instalación y el mantenimiento.
Operación continua
La máquina funciona de forma continua, lo que permite un proceso de deshidratación constante e ininterrumpido durante 24 horas. Puede ser automático, con bajo mantenimiento y necesidad de monitoreo.
Aplicación versátil
La máquina puede manejar varios tipos de aguas de lodos, incluidos lodos municipales e industriales, lodos de biogás, etc. También se usa ampliamente en la industria de la pulpa y el papel, el procesamiento de alimentos, la minería y el procesamiento de minerales, entre otros.
Bajo Consumo de Energía
La velocidad de rotación lenta de la prensa de tornillo, que suele oscilar entre 1 y 4 RPM. Requiere un menor consumo de energía en comparación con las centrífugas de alta velocidad o los filtros prensa de banda, lo que ayuda a reducir los costos de operación.
Gran Durabilidad
Toda la máquina está construida con acero inoxidable 304, incluidas las placas móviles y fijas, la prensa de tornillo, el tanque de mezcla de floculación, el tanque de medición, la caja de control, la carcasa y el marco. Especialmente, la prensa de tornillo y las cuchillas son resistentes al desgaste y reciben tratamiento térmico para prolongar su vida útil. Y toda la máquina está bajo una garantía de un año.
Aplicaciones del deshidratador de lodos
La maquina de deshidrataci'n de lodos de tornillo está disefada para manejar una amplia gama de lodos, especialmentelodos que contienen alto contenido de aceite y grasa que se adhieren facilmente a las piezas de deshidratacion. Se hademostrado un rendimiento excelente en, pero no limitado a, las siguientes industrias.
Lodos municipales de EDAR, incluidos aerobios y digeridos.
Lodos de matadero de DAF.
Lodos textiles, como tintura y pintura.
Lodos biolbgicos de lavado del procesamiento de alimentos, incluidos productos lacteos, cerveza. friioles, etc.Lavado aceitoso, incluido el tanque de aceite, tangue de combustible, lavado de autos.
Residuos de farmacia.
lmpresión de residuos de tinta aceitosa.
