Descripción
QUÉ ES Lamella clarifier

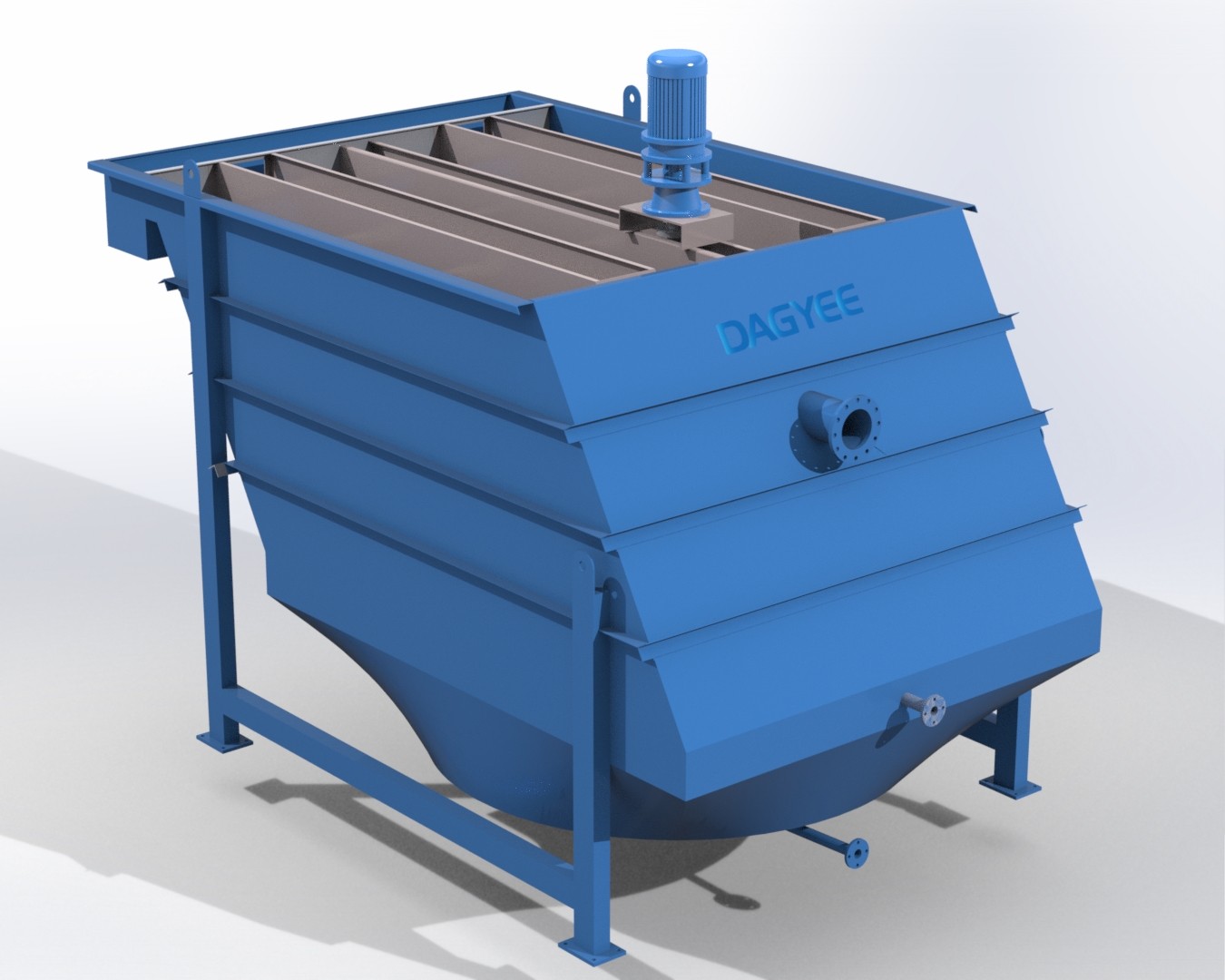

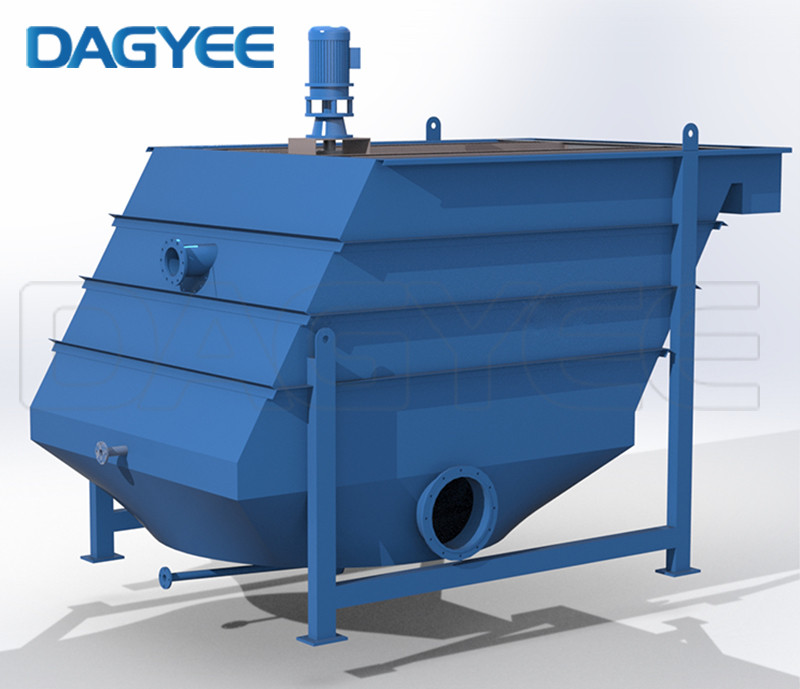

Un decantador lamelar, también conocido como separador lamelar, es un sistema diseñado para mejorar la eficiencia en la sedimentación de partículas sólidas contenidas en el agua. Está compuesto por un conjunto de tubos o placas inclinadas dispuestas dentro de un tanque, generalmente conectadas a la salida de una cámara de floculación.
CÓMO FUNCIONA LAMELLA CLARIFIER
Los decantadores lamelares de DAGYEE están constituidos en su conjunto por los siguientes elementos:
Compartimento de mezcla. Es el primero de los compartimentos que nos encontramos y dónde se produce la mezcla rápida entre el agua de llegada y los reactivos químicos. La entrada y salida del agua en este compartimento seguirá un circuito obligado mediante placas deflectoras, haciendo que la mezcla producida por un agitador sea lo más homogénea posible.
Compartimento de floculación. El agua entra en esta cámara procedente de la anteriormente descrita siguiendo un circuito establecido mediante placas deflectoras. Un agitador lento será el encargado de la floculación del polielectrolito dosificado; pasando esta agua al siguiente compartimento de decantación.

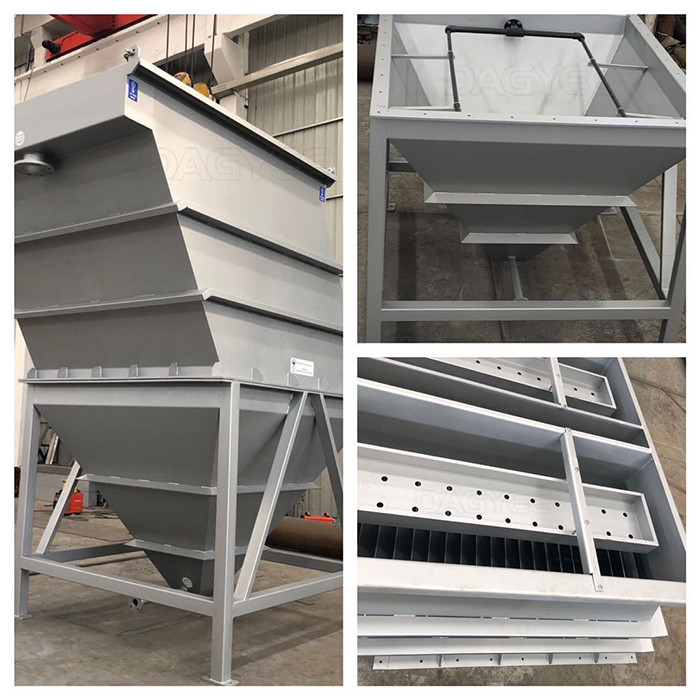

Compartimento de decantación. Cámara donde se encuentran las lamelas, colocadas de forma continua y, normalmente, con inclinación respecto a la horizontal de unos 60º aproximadamente (depende de proyecto). Una cámara de recepción del agua floculada, por su parte inferior se encuentra con varias salidas tubulares perforadas que distribuirán el caudal por igual sobre la superficie inferior del bloque de lamelas. La dispersión de esta agua se hará de forma horizontal, de tal manera que evitamos que el lecho de fangos se levante.
Este compartimento de decantación dispone de unas tolvas troncocónicas para almacenamiento de los fangos decantados con tubuladuras para la extracción de los mismos.
Un conjunto de estructura de perfiles laminados, fijada entre los tubos de reparto del agua floculada y el bloque de lamelas, será la encargada de fijar dichas lamelas.
El agua que entra por su parte inferior en la zona de decantación irá ascendiendo a través de las lamelas hasta alcanzar los canalones de evacuación del agua decantada, dispuestos de tal forma que no se creen corrientes preferenciales y evacuando las aguas decantadas al compartimento de salida.
Compartimento de salida. Habitáculo en el que se encuentra el agua una vez decantada. Éste puede ser opcional, ya que habitualmente el agua decantada se recoge en un canalón de salida donde, por una de sus caras, recibe los canalones interiores de la zona lamelar y por la cara exterior dispone de la tubuladura de salida general de agua decantada.
RANGO DE APLICACIÓN
– Tratamento de Água Potável;
– Recuperação de Água;
– Indústria de Papel e Celulose;
– Indústria Petroquímica;
– Indústria de Energia;
– Tratamento de lodo.
DISEÑOS DISPONIBLES
1. Alta eficiencia de clarificación en comparación con decantadores tradicionales.2. Diseño compacto: reduce el espacio necesario para la instalación.
3. Equipos robustos y de construcción sencilla.
4. Mantenimiento simple y económico.
ESPECIFICACIONES DEL EQUIPO CLARIFICADOR LAMELLA
