Descripción

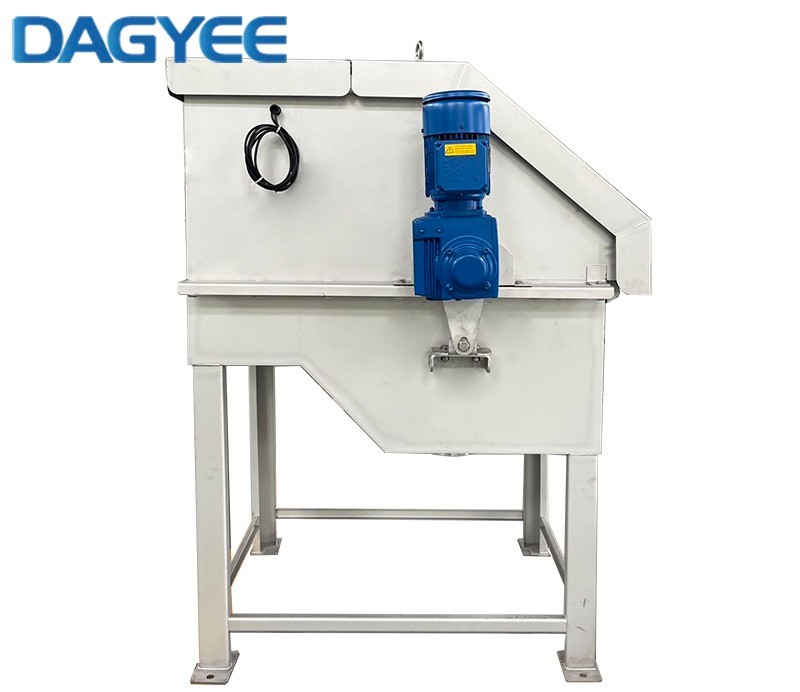

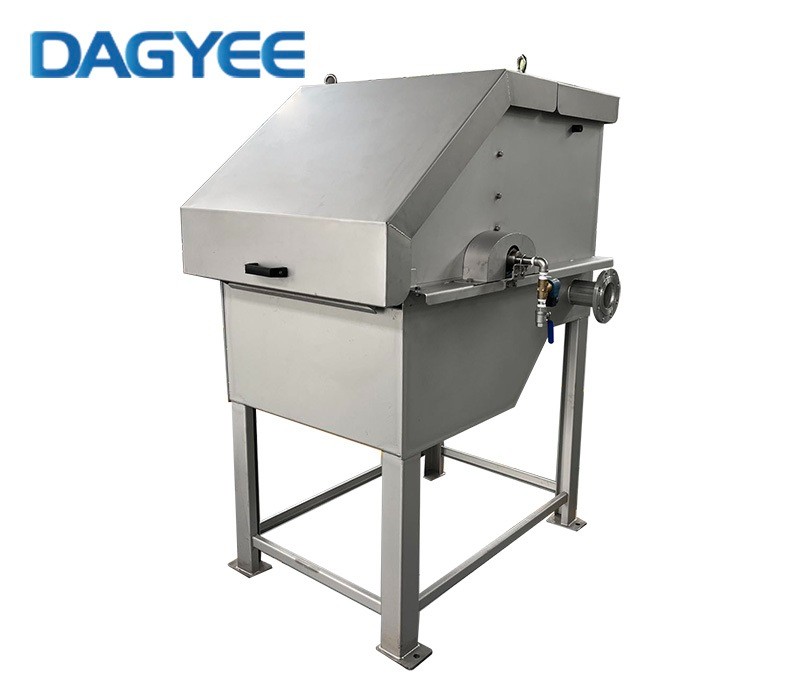

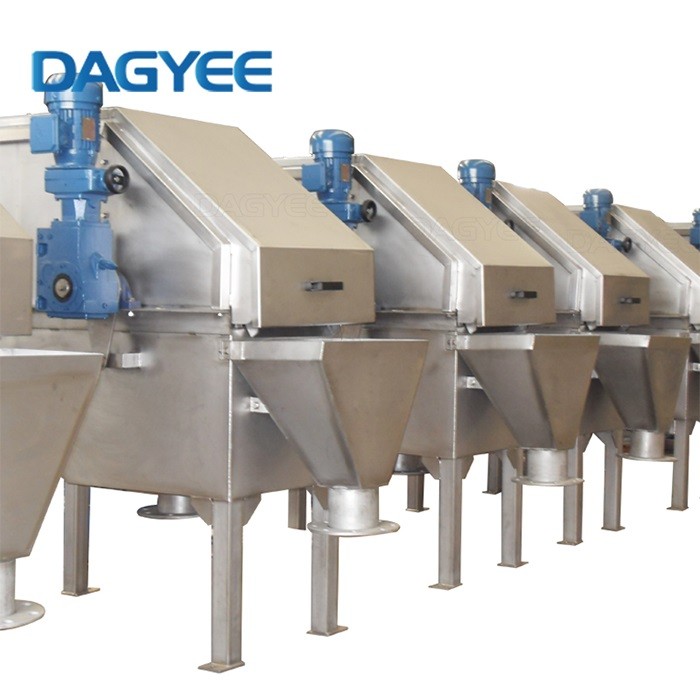

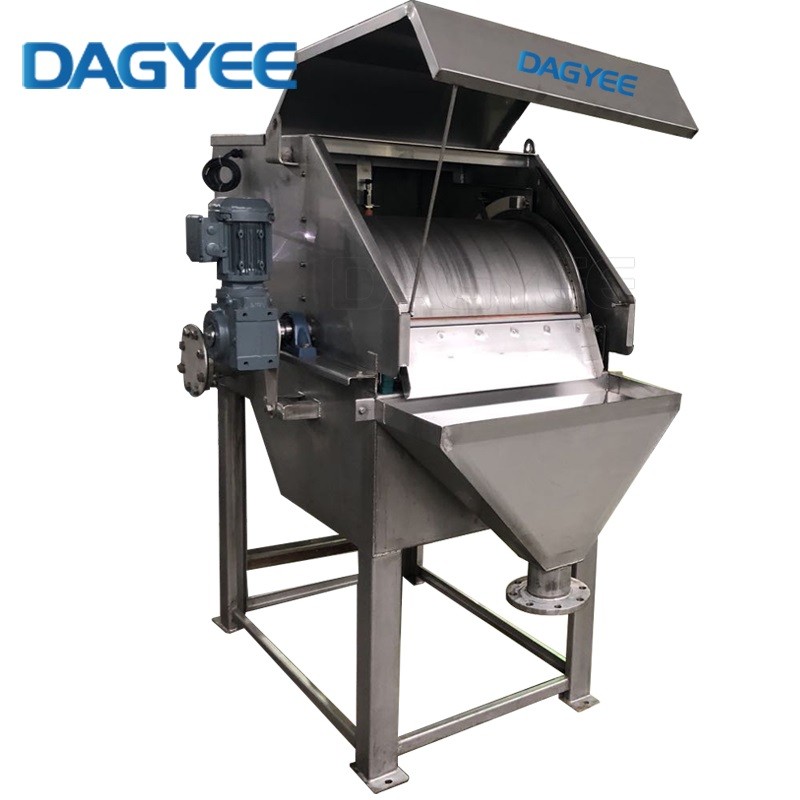

Descripción de la criba de tambor con alimentación rotativa externa
Consiste en un tambor giratorio perforado, soportado en un lado mediante un rodamiento y en el otro lado por el accionamiento motorizado.
Todo está instalado sobre un tanque de soporte con forma especial que actúa como bastidor y permite la formación de una cámara de rebose trasera y un tanque de descarga inferior.
El agua residual fluye hacia la cámara de rebose, donde el nivel del agua sube hasta alcanzar una altura preestablecida.
En ese momento, un sistema de distribución permite que el agua se esparza uniformemente sobre la superficie externa del tambor giratorio.
El agua pasa a través de la malla del tambor, mientras que las partículas sólidas quedan retenidas en la superficie.
En el lado opuesto, un raspador (o cuchilla) en contacto con el tambor elimina las partículas retenidas, que caen por gravedad al contenedor de descarga.
Dentro del tambor, hay un sistema de lavado alimentado con agua a alta presión, dirigido hacia la cuchilla.
Esta barra de aspersión ayuda a desprender los residuos del tambor para su remoción eficiente.
Este sistema se controla mediante una válvula solenoide y opera desde el cuadro de control principal.
En caso de obstrucción del tambor o de caudales pico superiores al diseño, el tanque dispone de un sistema de desbordamiento.
También incorpora una tapa de inspección lateral, sellada con goma, que facilita enormemente la limpieza.
La unidad puede fabricarse en acero inoxidable AISI 304 o 316.
Función del tamiz de tambor con alimentación rotatoria externa
La criba del tambor de alimentación externa se compone de un tambor ensamblado, una compuerta/cubierta de control, un tanque de filtrado, un dispositivo de accionamiento, un dispositivo de lavado, un raspador y un marco.
Durante el proceso de filtración, el tamiz giratorio externo funciona de la siguiente manera: el motorreductor hace girar el tamiz del tambor, capturando los sólidos suspendidos de las aguas residuales en la malla del tamiz.
La criba de tambor giratorio transfiere los sólidos capturados al raspador, mientras que el dispositivo de lavado realiza un retrolavado en la superficie de la criba.
Los residuos lavados luego se deslizan hacia un camión de basura o un transportador.
Modelo de criba de tambor con alimentación rotatoria externa
| Tipo de Industria | Ranura (mm) | RDS03/300 | RDS06/400 | RDS06/700 | RDS06/1000 | RDS06/1300 | RDS06/1600 | RDS08/2000 | RDS08/2500 |
|---|---|---|---|---|---|---|---|---|---|
| Industria Papelera | 0.5 | 6 | 20 | 40 | 60 | 80 | 100 | 130 | 190 |
| Matadero | 0.5 | 4 | 15 | 30 | 45 | 60 | 75 | 95 | 130 |
| Industria de Mariscos | 0.75 | 5 | 17 | 35 | 50 | 70 | 90 | 110 | 140 |
| Industria Cárnica | 0.75 | 6 | 20.5 | 40 | 60 | 80 | 100 | 130 | 190 |
| Industria Cárnica | 1.0 | 7.5 | 25 | 50 | 75 | 100 | 125 | 150 | 220 |
| Industria de Vegetales | 1.0 | 12 | 40 | 75 | 110 | 150 | 180 | 220 | 330 |
Ventaja del tamiz de tambor con alimentación rotatoria externa
1. Construcción en AISI 304/316.
2. Soporte Robusto.
3. Motoreductor TEFC c/ Cadena de Inox.
4. Barra de limpieza interior y perfil de limpieza.
Característica del tamiz de tambor con alimentación rotativa externa
1. Bajo consumo energético y mantenimiento limitado.
2. Alto caudal.
3. Diferentes opciones de motor de potencia.
4. Toda la máquina está hecha de acero inoxidable de alta calidad, que nunca se corroerá.
5. Diseño adecuado para diferentes capacidades.
6. Trabajo estable y confiable, bajo costo de mantenimiento.
Aplicación de tamiz de tambor con alimentación rotativa externa
Fábricas de papel
Industria alimentaria
Industria química
Matadero
Municipales
