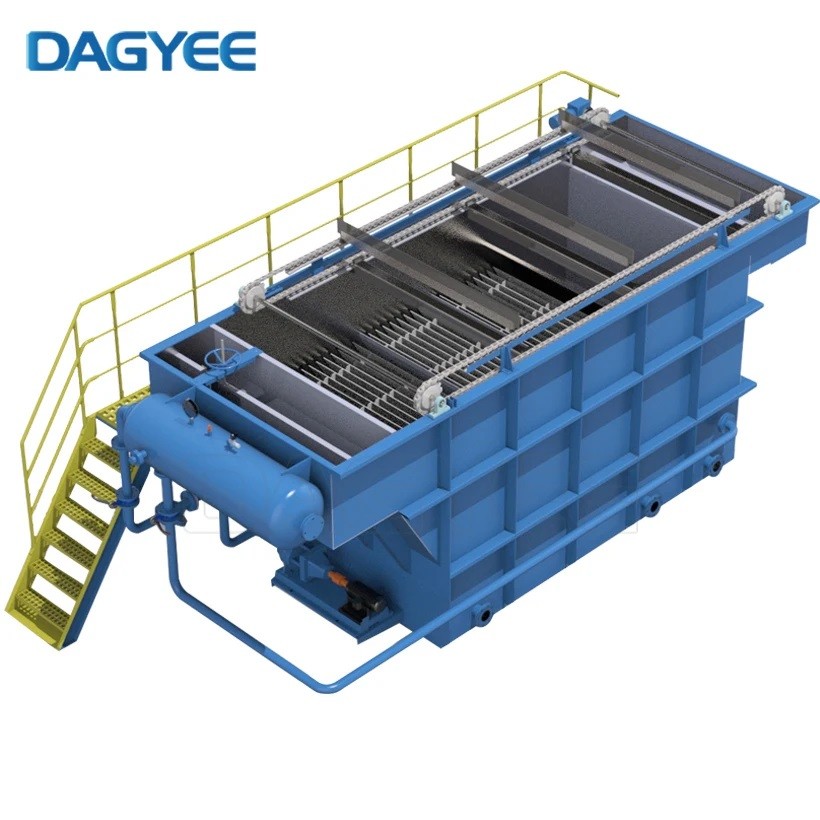

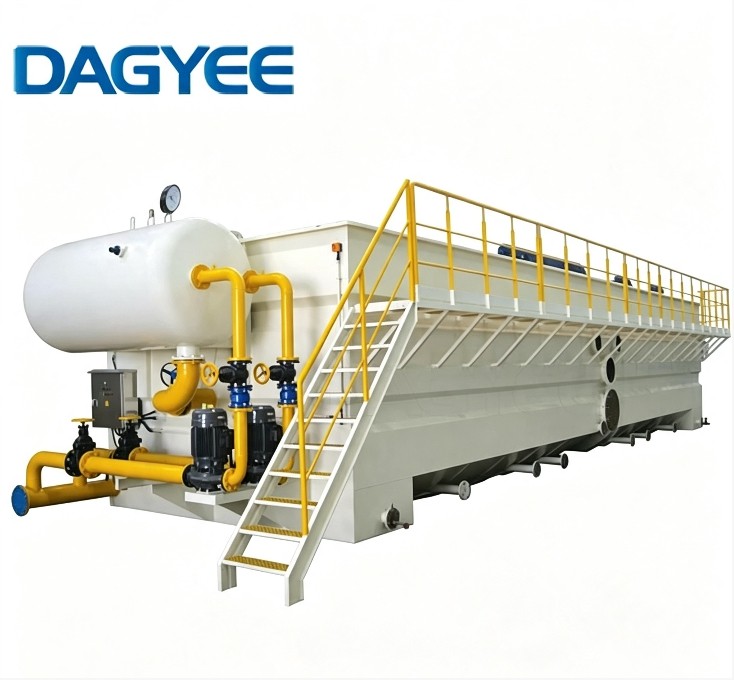

Система ДАФ для коммунальных очистных сооружений
Коммунальные очистные сооружения по всему миру сталкиваются с ужесточением нормативов по сбросу фосфора и взвешенных веществ, ростом гидравлических нагрузок и ограниченностью площадей для расширения. Традиционные первичные отстойники требуют больших площадей и не обеспечивают удаление фосфора. Система растворённой воздушной флотации предлагает эффективное решение для модернизации городских очистных сооружений.
Система ДАФ DAGYEE обеспечивает химически усиленную первичную очистку с высокой эффективностью удаления взвешенных веществ, снижением БПК и удалением фосфора. При этом оборудование занимает значительно меньше площади по сравнению с традиционными отстойниками, что особенно важно для стеснённых городских условий.
Принцип работы
Технологический процесс
Система растворённой воздушной флотации основана на принципе прикрепления микропузырьков воздуха к частицам загрязнений и подъёме их на поверхность.
Технологический процесс
Этап 1: Процеживание и удаление песка
Сточные воды проходят через решётки для удаления крупных отходов и песколовки для защиты оборудования от абразивного износа.
Этап 2: Дозирование коагулянта
Для удаления фосфора и осаждения взвешенных веществ дозируются соли железа или алюминия. Дозировка подбирается индивидуально для каждого объекта.
Этап 3: Флокуляция
В камере флокуляции при медленном перемешивании образуются крупные хлопья, которые хорошо отделяются в процессе флотации.
Этап 4: Насыщение воздухом
Часть осветлённой воды направляется в сатуратор, где под давлением растворяется воздух. Давление в сатураторе поддерживается автоматически.
Этап 5: Образование микропузырьков
Насыщенная воздухом вода подаётся во флотационную камеру через специальные сопла. Микропузырьки прикрепляются к хлопьям загрязнений и поднимают их на поверхность.
Этап 6: Удаление осадка
Образовавшийся слой осадка удаляется скребком. Осадок имеет высокую концентрацию сухих веществ, что значительно облегчает его дальнейшее обезвоживание.
Что удаляет система
Жиры, масла и животные жиры – удаление до 99%. Эффективно удаляет жиры, являющиеся основной проблемой для канализационных систем.
Взвешенные вещества – удаление до 95%. Удаляет белки, частицы мяса, остатки продуктов и другие твёрдые взвеси.
Белки – высокая эффективность. Удаляет белки, создающие высокую органическую нагрузку.
Биохимическое потребление кислорода – значительное снижение органической нагрузки.
Химическое потребление кислорода – значительное снижение органических веществ.
Кровь – высокая эффективность удаления на мясоперерабатывающих предприятиях.
Крахмалы и сахара – частичное удаление в составе взвешенных веществ.
Технические характеристики
- Модель: DAGYEE-DAF
- Производительность: 2 – 200 м³/ч (по выбору)
- Конфигурация: прямоугольная
- Размер микропузырьков: 20-100 микрон
- Давление в сатураторе: 4-6 бар
- Соотношение рециркуляции: 10-30% от расхода
- Время пребывания: 20-45 минут
- Удаление жиров и масел: до 99%
- Удаление взвешенных веществ: до 95%
- Концентрация осадка: 3-7% сухих веществ
- Материалы: Нержавеющая сталь 304/316L
- Электропитание: 380В, 50/60Гц, 3 фазы
- Управление: PLC с сенсорным экраном
- Сертификация: CE
Руководство по выбору модели
| Модель | Q (м³/ч) | Присоединительные размеры труб | Габаритные размеры (м) | Вес (кг) | Рабочий вес (кг) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Вход | Выход | Шлам | Вентиляция | Д | Д1 | Ш | Ш1 | В | В1 | ||||
| DAF-003 | 3 | DN50 | DN50 | DN100 | DN100 | 3.7 | 2.8 | 2.4 | 1.16 | 2.2 | 1.7 | 1500 | 5000 |
| DAF-005 | 5 | DN80 | DN80 | DN100 | DN80 | 4.0 | 3.0 | 2.4 | 1.16 | 2.2 | 1.7 | 1600 | 7000 |
| DAF-010 | 10 | DN100 | DN100 | DN100 | DN100 | 4.65 | 3.8 | 2.7 | 1.36 | 2.4 | 1.9 | 2000 | 12000 |
| DAF-015 | 15 | DN125 | DN100 | DN150 | DN100 | 5.6 | 4.5 | 2.9 | 1.66 | 2.5 | 2.0 | 2200 | 18000 |
| DAF-020 | 20 | DN150 | DN150 | DN150 | DN100 | 5.9 | 4.8 | 3.2 | 1.96 | 2.5 | 2.0 | 3000 | 22000 |
| DAF-030 | 30 | DN150 | DN150 | DN150 | DN100 | 6.8 | 5.5 | 3.2 | 2.16 | 2.7 | 2.2 | 3800 | 32000 |
| DAF-040 | 40 | DN200 | DN150 | DN150 | DN100 | 8.0 | 6.7 | 3.6 | 2.6 | 2.7 | 2.2 | 5000 | 45000 |
| DAF-050 | 50 | DN200 | DN150 | DN150 | DN100 | 8.4 | 7.0 | 3.6 | 2.6 | 2.7 | 2.2 | 5500 | 55000 |
| DAF-060 | 60 | DN250 | DN200 | DN150 | DN100 | 9.9 | 8.4 | 3.8 | 2.8 | 2.9 | 2.4 | 6000 | 66000 |
| DAF-070 | 70 | DN250 | DN200 | DN150 | DN100 | 10.4 | 9.0 | 3.8 | 2.8 | 2.9 | 2.4 | 6500 | 75000 |
| DAF-080 | 80 | DN250 | DN250 | DN150 | DN100 | 10.8 | 9.4 | 4.0 | 3.0 | 2.9 | 2.4 | 7500 | 100000 |
| DAF-100 | 100 | DN300 | DN250 | DN150 | DN100 | 12.1 | 10.6 | 4.2 | 3.2 | 2.9 | 2.4 | 9000 | 110000 |
| DAF-120 | 120 | DN300 | DN250 | DN150 | DN100 | 12.5 | 11.4 | 4.4 | 3.4 | 2.9 | 2.4 | 10000 | 130000 |
Области применения
Городские очистные сооружения – первичная очистка сточных вод с повышенной эффективностью и удалением фосфора.
Станции аэрации – снижение нагрузки на биологическую очистку за счёт удаления органических загрязнений на первичной стадии.
Удаление фосфора – обеспечение соответствия нормативам по фосфору без строительства дополнительных сооружений.
Модернизация очистных – установка ДАФ в существующие отстойники для повышения эффективности очистки.
Уплотнение осадка – сгущение активного ила для снижения объёма отходов.
Почему выбирают DAGYEE?
Опыт в коммунальном секторе
Мы понимаем особенности муниципальных сточных вод – переменные расходы, сезонные колебания и строгие нормативы. Наши инженеры имеют многолетний опыт работы с городскими очистными сооружениями.
Высокая эффективность
Система обеспечивает высокое удаление взвешенных веществ и фосфора, что соответствует самым строгим требованиям.
Компактность
Занимает меньше площади, позволяя модернизировать очистные без расширения территорий.
Надёжность
Система работает в непрерывном режиме, обеспечивая стабильное качество очистки даже при пиковых нагрузках.
Полная поддержка
От проектирования до пуско-наладки и сервисного обслуживания.
Система растворённой воздушной флотации DAGYEE для коммунальных очистных сооружений – это надёжное и эффективное решение для первичной очистки и удаления фосфора. Высокая эффективность, компактная конструкция и автоматизированное управление делают оборудование оптимальным выбором для муниципальных очистных сооружений и станций аэрации.
Свяжитесь с нашей командой для консультации по подбору оптимальной системы ДАФ для вашего объекта.
