Устранение неисправностей ДАФ: частые проблемы и их решение

Напорная флотация: практическое руководство для операторов
Спросите любого оператора о системе напорной флотации — и вы услышите один из двух ответов. Либо она работает отлично и не доставляет хлопот. Либо это сплошная головная боль с первого дня.

Разница обычно сводится к одному. Пониманию того, как на самом деле работает оборудование.

Это руководство охватывает практическую сторону ДАФ. Что нужно знать, чтобы система работала правильно. Основано на том, что я видел на реальных объектах.

Что на самом деле делает ДАФ
ДАФ удаляет твердые частицы из воды, прикрепляя их к крошечным пузырькам. Эти пузырьки быстро поднимаются и выносят твердые вещества на поверхность, где скребок снимает шлам.

Система лучше всего работает с тем, что плохо оседает. Мелкие частицы. Капли масла. Водоросли. Легкие хлопья, которые тонут в отстойнике очень долго.

Ключевой момент — размер пузырьков. Крупные пузырьки плохо прикрепляются. Слишком мелкие поднимаются слишком медленно и не успевают захватить частицы. Оптимальный размер — 30–80 микрон.

Чем ДАФ отличается от аэрации? При аэрации вы просто продуваете воздух через воду. Образуются крупные пузырьки, и большая часть воздуха просто выходит на поверхность. При ДАФ воздух сначала растворяют в воде под давлением, а затем выпускают. Образующиеся пузырьки мелкие и равномерные. Именно поэтому ДАФ лучше справляется с удалением твердых частиц.

Я видел, как пытались заменить ДАФ обычной аэрацией. Это никогда не работает. Размер пузырьков совсем не тот, и результаты разочаровывают.

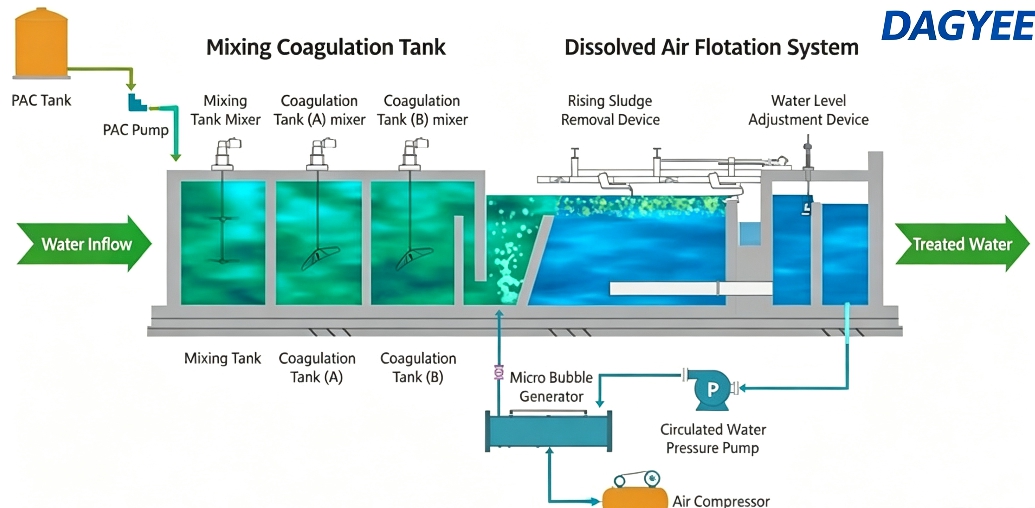

Как это работает
Вот последовательность.

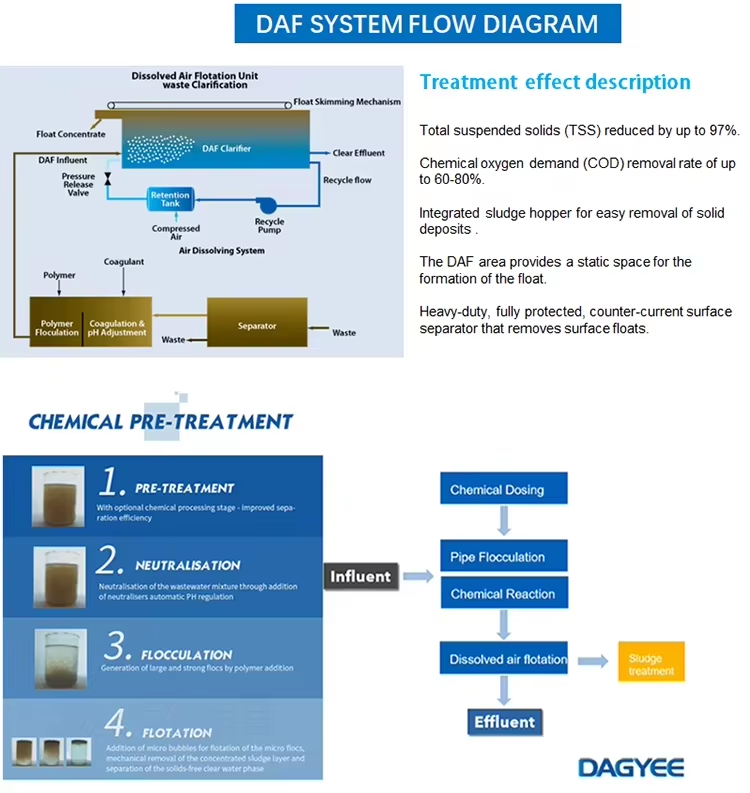

Вода подается под давлением и смешивается с воздухом. Большинство систем работают при давлении 4–6 бар. При таком давлении вода удерживает гораздо больше воздуха, чем обычно.

Эта вода под давлением проходит через выпускной клапан, и давление резко падает. Воздух мгновенно выходит из раствора. Образуются пузырьки. Очень мелкие.

Эти пузырьки поднимаются через резервуар. Они сталкиваются с частицами. Частицы прилипают к пузырькам. Пузырьки выносят частицы на поверхность.

На поверхности накапливается слой шлама. Скребок сбрасывает его в желоб. Чистая вода выходит снизу.

Просто в теории. Но на практике многое может пойти не так.

Что происходит, если давление слишком низкое? Растворяется недостаточно воздуха. Пузырьки получаются крупнее, и их меньше. Удаление твердых частиц падает. Что если давление слишком высокое? Пузырьки образуются, но они настолько малы, что поднимаются слишком медленно. Вы тратите энергию, а пузырьки неэффективно выносят твердые вещества.

Вся система строится на балансе. Давление, поток, размер пузырьков, время контакта. Измените одно — и все остальное смещается.

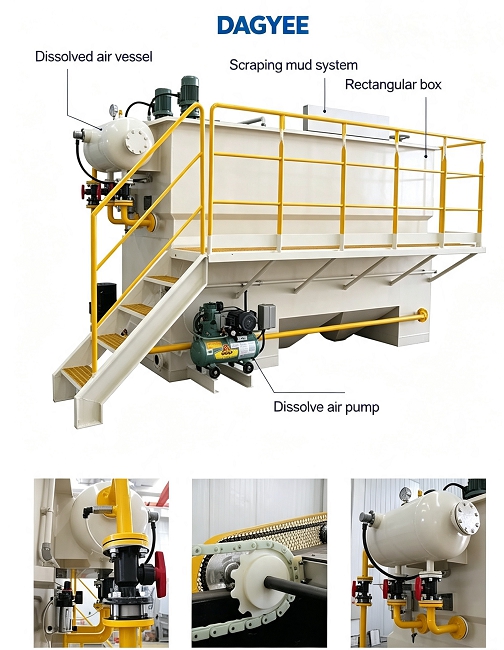

Четыре основных компонента
В системе ДАФ есть четыре важные части.

Система растворения. Здесь вода поступает под давлением и смешивается с воздухом. Включает бак, насос и компрессор. В баке должен быть достаточный объем для времени пребывания 2–5 минут. Компрессор должен быть безмасляным. Масло в воде нарушает образование пузырьков и загрязняет выпускное устройство.

Выпускное устройство. Оно создает пузырьки. От конструкции зависит, насколько мелкими они получатся. Струйный тип лучше всего подходит для большинства сточных вод. Он дает более мелкие пузырьки, распределяет их равномерно и меньше забивается. Когда выпускное устройство забивается, размер пузырьков увеличивается, и эффективность падает. Проверяйте его в первую очередь, когда что-то идет не так.

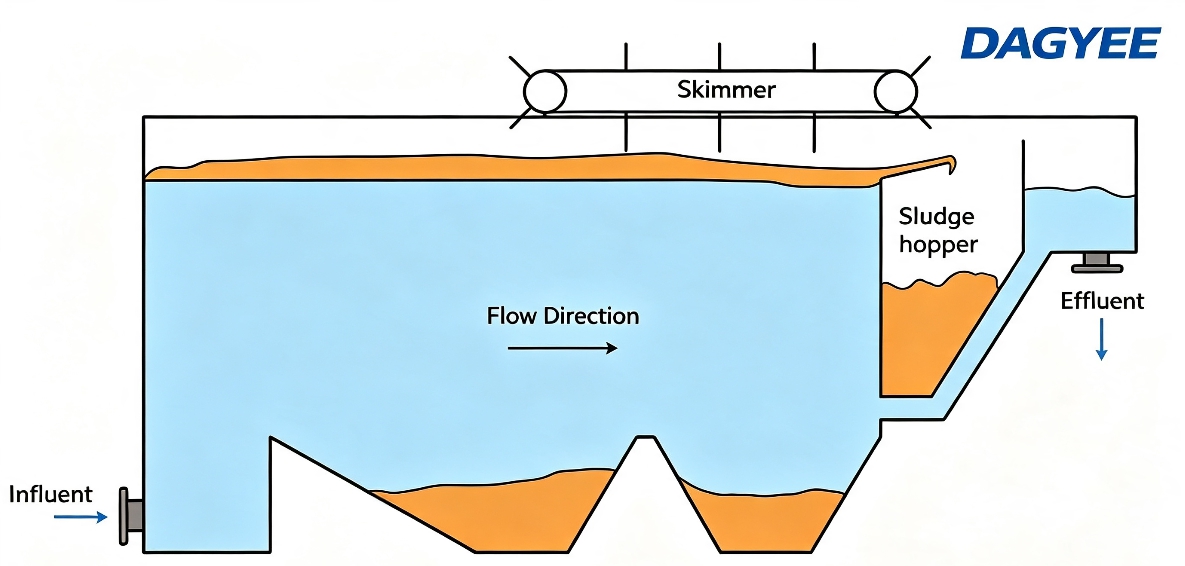

Флотационный резервуар. Здесь происходит разделение. Если вода течет слишком быстро, пузырьки не успевают подняться. Слишком медленно — вы зря используете объем резервуара. Входные перегородки обеспечивают равномерное распределение потока. Без них вода проходит через часть резервуара, а остальной объем используется впустую. Глубина резервуара тоже имеет значение. Чем глубже, тем больше времени у пузырьков для подъема, но такие резервуары дороже строить и они занимают больше места.

Вспомогательные системы. Дозирование реагентов, удаление шлама и системы управления — все это важно. Дозирование — здесь часто случаются ошибки. Слишком мало коагулянта — частицы не прилипают. Слишком много — вы тратите реагент и образуете дополнительный шлам. Время удаления шлама имеет значение. Слишком быстро — шлам разрушается. Слишком медленно — накапливается и тонет. Хорошая система управления имеет огромное значение. ДАФ с приличным управлением работает с минимальным вниманием. Плохое управление требует постоянной настройки.

Технические характеристики серии ДАФ

Частые ошибки
Я постоянно вижу эти ошибки.

Отказ от реагентов. Некоторые думают, что ДАФ — это чисто физический процесс. Для большинства сточных вод это не так. Мелкие частицы не прилипнут к пузырькам без помощи. ПАХ и ПАА обычно необходимы. Правильный подбор реагентов может удвоить эффективность удаления.

Настройка параметров один раз и забыли. Сточные воды меняются. Температура меняется. Расход меняется. Настройки, которые работали в прошлом месяце, могут не работать в этом. Регулярные jar-тесты — дешевая страховка. Я видел заводы, которые месяцами работали с неправильными настройками, недоумевая, почему эффективность падает.

Покупка слишком большого оборудования. Больше — не значит лучше. Завышенные агрегаты тратят энергию, стоят дороже и часто работают хуже. Выбирайте размер под ваш реальный расход плюс небольшой запас. Но не слишком большой. Слишком большой ДАФ работает неэффективно при низком расходе. Пузырьки плохо смешиваются. Шлам плохо уплотняется.

Игнорирование выпускного устройства. Это самая недооцененная причина плохой работы. Когда оно начинает забиваться, размер пузырьков увеличивается. Операторы часто замечают это только когда качество воды на выходе падает. Регулярный осмотр обязателен. Некоторые заводы планируют чистку каждый месяц. Другие ждут, пока увидят проблемы. Проактивный подход работает лучше.

Игнорирование pH. Эффективность ДАФ зависит от pH, особенно при использовании коагулянтов на основе металлов. Если pH выходит за пределы оптимального диапазона, эффективность удаления падает. Простой pH-метр и немного внимания могут предотвратить множество проблем.

Отсутствие проверки давления. Давление растворения напрямую влияет на размер пузырьков. Падение давления означает более крупные, менее эффективные пузырьки. Скачки — пузырьки становятся слишком мелкими и поднимаются слишком медленно. Хорошие манометры и регулярные замеры предотвращают неожиданности.

Использование неправильного реагента. Не все коагулянты и флокулянты работают одинаково. Полимер, который работает для одних сточных вод, может не работать для других. Тестирование — часть работы. Я видел заводы, которые тратили слишком много на неправильный полимер, получая худшие результаты за большие деньги.

Недооценка обслуживания. Оборудование ДАФ требует регулярного внимания. Насосы нужно проверять. В компрессорах менять масло. Выпускные устройства чистить. Скребки регулировать. Планируйте это — или оборудование спланирует для вас незапланированный простой.

Ожидаемая эффективность и рекомендации по применению
Каких результатов можно реально достичь? Цифры зависят от ваших сточных вод и программы реагентов. Правильно эксплуатируемый ДАФ с правильным дозированием реагентов стабильно достигает верхних значений этих диапазонов. Ключевое слово — «правильно эксплуатируемый». Хорошо обслуживаемая система дает эти результаты. Запущенная — нет.

Также помните, что эффективность удаления — не единственный показатель. Эксплуатационные затраты тоже имеют значение. Расход реагентов, энергопотребление, трудозатраты на обслуживание — все суммируется. Система, удаляющая 95%, но стоящая целое состояние, не обязательно лучше системы, удаляющей 90% за половину стоимости.

Руководство по выбору модели

Устранение неисправностей

Несколько дополнительных мыслей
Выпускное устройство заслуживает особого внимания. Оно маленькое, простое и его легко игнорировать. Но это сердце системы ДАФ. Когда оно забивается, размер пузырьков увеличивается и эффективность падает. Когда оно работает правильно, все остальное встает на свои места.

Некоторые операторы относятся к выпускному устройству как к не требующему обслуживания. Это не так. Оно нуждается в регулярном осмотре и чистке. Планируйте это как минимум раз в месяц. Если вы обрабатываете сточные воды с большим количеством твердых частиц, планируйте чистку еженедельно.

Система дозирования реагентов — еще одна область, которой пренебрегают. Насосы изнашиваются. Калибровка сбивается. Трубки забиваются. Когда дозирование нарушается, образование хлопьев страдает, и эффективность удаления падает. Проверяйте дозирующие насосы регулярно. Калибруйте их еженедельно. Чистите трубки ежемесячно.

Система скребков кажется простой. Это просто цепь и несколько лопаток. Но если скорость неверная, шлам не удаляется должным образом. Слишком быстро — шлам разрушается. Слишком медленно — накапливается. Устанавливайте скорость в зависимости от консистенции шлама, а не по фиксированному графику.

Наконец, система управления. Ее легко игнорировать, если она работает. Но когда она выходит из строя, ничего не работает правильно. Держите шкаф управления в чистоте. Регулярно проверяйте датчики и зонды. Калибруйте манометры и расходомеры. Небольшие вложения в обслуживание системы управления предотвращают серьезные поломки.

Заключение

ДАФ — проверенная технология при правильной настройке. Но это не «включил и забыл». Успех требует понимания ваших сточных вод, правильной настройки оборудования и регулярного обслуживания.

Когда ДАФ работает правильно, он склонен оставаться в этом состоянии. Проблемы обычно проявляются как постепенное ухудшение производительности, давая вам время для их исправления.

Ловите ухудшение на ранней стадии. Регулярные jar-тесты, плановые осмотры и мониторинг качества воды на входе и выходе — ваши лучшие инструменты.

Когда проблемы возникают, не пытайтесь изменить все сразу. Проверяйте по одному пункту за раз. Сначала давление. Затем выпускное устройство. Затем дозирование реагентов. Большинство проблем сводятся к одному из этих трех.
