Двухбаковый или трехбаковый? Какая система экономит больше реагента?

Руководство по выбору установки приготовления полимера: две или три емкости? Эти 3 детали определяют эффективность использования реагента
В сфере водоочистки установка приготовления полимера — это оборудование, без которого трудно обойтись. Обезвоживание осадка требует его использования. Системы флотации нуждаются в нем. Флокуляция и осаждение не могут работать без него. Но многие не уделяют достаточно внимания выбору этого оборудования. Они либо покупают самое дешевое, либо смотрят только на цену и игнорируют конфигурацию. А потом получают оборудование и обнаруживают: полимер плохо растворяется, постоянно забивается, работает нестабильно, а реагент расходуется впустую.

Сегодня мы поговорим о трех самых распространенных ошибках при выборе установки приготовления полимера и о том, как DAGYEE помогает клиентам их избежать.

Что на самом деле делает установка приготовления полимера?

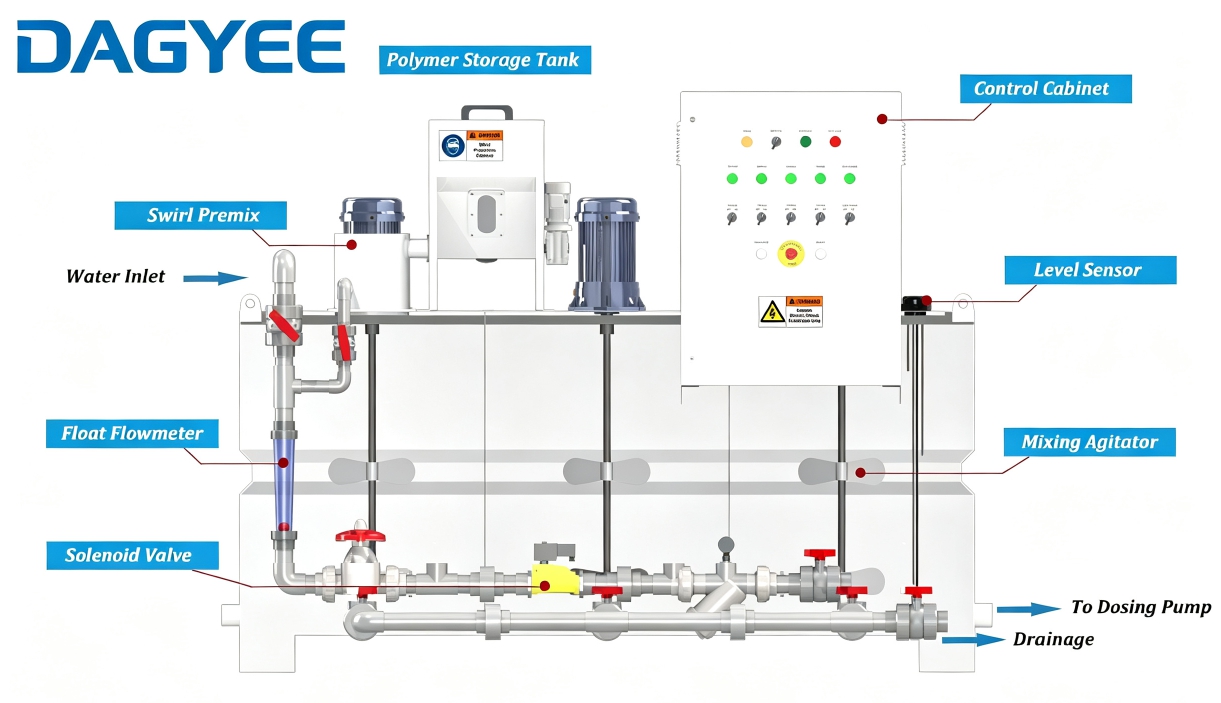

Установка приготовления полимера (также называемая системой растворения полимера или флокулянта) выполняет одну ключевую задачу: растворяет сухой или жидкий полимерный флокулянт (чаще всего ПАМ) в однородный раствор заданной концентрации и стабильно подает его в точку дозирования.

Звучит просто, но у ПАМ есть одна особенность — его трудно растворять. Если просто высыпать сухой порошок ПАМ в воду, внешний слой сразу же набухает и превращается в гель, запирая внутри сухой порошок. Образуются так называемые «рыбьи глаза» — гелеобразные частицы, которые выглядят прозрачными, но на самом деле представляют собой нерастворенный полимер. Эти нерастворенные комки забивают трубы и дозирующие насосы, а часть реагента попросту тратится впустую.

Установки приготовления полимера DAGYEE разработаны именно для решения этой проблемы. Благодаря полностью автоматической подаче порошка, точному контролю соотношения воды и порошка и многоступенчатому перемешиванию с вызреванием мы получаем однородный раствор без комков и с полностью активным полимером, который позволяет использовать каждый грамм реагента с максимальной эффективностью.

Две или три емкости: не так просто, как кажется
Это самый частый вопрос при выборе. Многие думают, что трехбачковая система — это просто лишняя емкость и немного больше денег, но это не вся правда.

Двухбачковая конструкция объединяет растворение и хранение, при этом вызревание происходит в емкости для растворения. Отдельной зоны вызревания нет. Простая конструкция, более низкая стоимость, подходит для малых расходов или периодической работы.

Трехбачковая непрерывная конструкция считается «стандартом» в отрасли. Установки приготовления полимера DAGYEE используют трехбачковую конструкцию — емкость для растворения, емкость для вызревания и емкость для хранения, каждая выполняет свою функцию, соединены переливными каналами и полностью изолированы друг от друга.

Ключевое отличие — независимость стадии вызревания.

Сухим полимерным флокулянтам (особенно ПАМ) требуется время после растворения, чтобы полимерные цепочки «развернулись». Это называется вызреванием. ПАМ обычно требует 45–60 минут для вызревания. Если время вызревания сокращено или раствор для вызревания разбавляется свежим поступающим реагентом, полимерные цепочки не полностью разворачиваются, и эффективность флокуляции снижается. Снижение эффективности реагента означает, что нужно больше дозировать, и затраты на реагент растут.

Трехбачковая система помещает вызревание в отдельную емкость. Раствор вызревает в течение полного необходимого времени, прежде чем медленно перетекает в накопительную емкость. В двухбачковой системе такой изоляции нет. Свежий раствор смешивается с вызревающим, время вызревания становится нестабильным, и эффективность падает.

Когда выбирать двухбачковую систему? Малая производительность, периодическая работа, ограниченный бюджет. Когда выбирать трехбачковую? Круглосуточная непрерывная работа, важна эффективность обезвоживания, вы хотите экономить на реагентах. Большинство муниципальных очистных сооружений и промышленных станций должны выбирать трехбачковую систему.

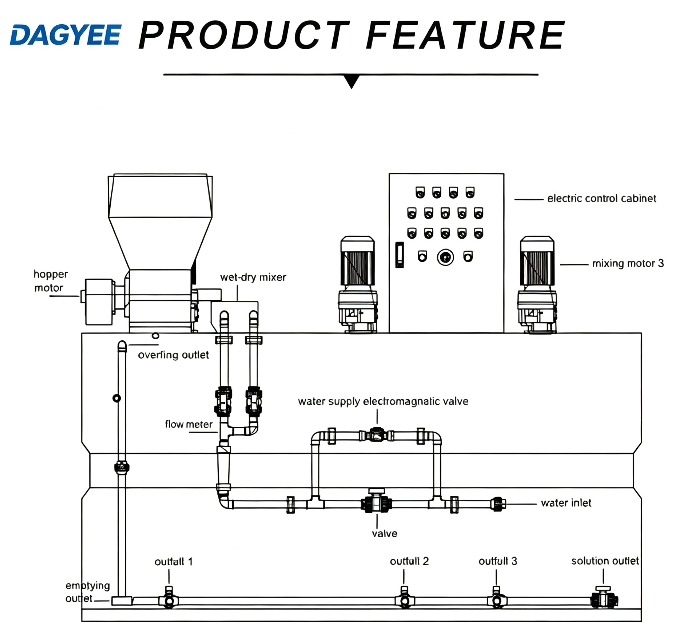

Преимущество DAGYEE: Наша трехбачковая система использует каскадную конструкцию с переливом — емкость предварительного смешивания → емкость вызревания → емкость хранения/дозирования. Каждая стадия отвечает за смачивание, растворение и вызревание отдельно. В емкости растворения используется быстрый смеситель (двухлопастной), в емкости вызревания — медленный смеситель (однолопастной), что обеспечивает достаточное время пребывания. Три емкости полностью изолированы, что предотвращает короткое замыкание или смешивание, которое могло бы повлиять на концентрацию и активность.

Смесительный конус: где рождаются или предотвращаются «рыбьи глаза»
Многие при выборе смотрят на марку нержавеющей стали, но упускают из виду самый критичный компонент системы.

Смесительный конус находится в точке подачи порошка и определяет качество раствора полимера. Его задача — равномерно диспергировать сухой порошок в воде. Хороший смесительный конус использует «водяную завесу» для разделения частиц порошка и равномерного их распределения, предотвращая комкование. Плохой смесительный конус позволяет порошку попадать в воду комками — внешний слой смачивается и набухает, запирая сухой порошок внутри, образуя «рыбьи глаза».

Как только «рыбьи глаза» образовались, они практически нерастворимы. Они забивают трубы и насосы, а часть реагента тратится впустую. Так что конструкция смесительного конуса напрямую определяет, будете ли вы сталкиваться с проблемами в дальнейшем.

Как DAGYEE решает эту проблему: Наш узел подачи порошка использует коническую камеру предварительного смачивания с водяной завесой. При попадании порошка водяная пленка обволакивает каждую частицу, полностью смачивая ее до того, как она попадет в основной резервуар. Это предотвращает комкование сухого порошка. Шнековый дозатор работает с регулируемой частотой и вибрирующим бункером для предотвращения сводообразования, обеспечивая точность подачи ±1%. Проще говоря, мы предотвращаем образование «рыбьих глаз» в самом начале.

Сводообразование в бункере: деталь, которую упускают из виду
Бункер для порошка выглядит просто, но многие эксплуатационные проблемы начинаются именно здесь.

Порошок ПАМ гигроскопичен — он впитывает влагу из воздуха и образует комки. Эти комки застревают в бункере и не подаются. Двигатель работает, шнек крутится, но порошок не выходит. Оператору приходится вручную стучать по бункеру — грязная, утомительная работа.

Почему происходит сводообразование: Две основные причины. Во-первых, ПАМ впитывает влагу и комкуется. Во-вторых, конструкция выпускного отверстия бункера может создавать «арку», которая блокирует поток.

Как DAGYEE решает эту проблему: Наш бункер для сухого порошка оснащен встроенными нагревательными элементами против слеживания в зоне выгрузки, предотвращающими впитывание влаги и забивание. Выпускное отверстие спроектировано так, чтобы предотвращать сводообразование, с шнековым дозатором с регулируемой частотой для точного контроля. Бункер также оснащен вибратором для дополнительного разрушения сводов. В северные зимы или в сезоны дождей на юге эти детали имеют особое значение.

Для дальнейшего снижения ручного труда и пылеобразования DAGYEE предлагает опциональную вакуумную систему загрузки, которая засасывает порошок непосредственно из мешков в бункер — устраняя пыль и снижая трудозатраты.

Технические характеристики серии DT
В таблице ниже приведены стандартные модели серии DT, охватывающие производительность от 200 л/ч до 10 000 л/ч:

Руководство по выбору: Например, DT1000 готовит 1000 литров раствора в час и имеет габариты 1800×950×1620 мм. Он работает на 1,3 кВт и подходит для средних муниципальных или промышленных станций. DT3000 и более крупные модели предназначены для крупных муниципальных очистных сооружений и централизованных промышленных установок.

Система управления: хорошая установка работает сама
Ценность полностью автоматической установки приготовления полимера заключается в слове «автоматическая». Хорошая установка должна делать следующее: после того как вы задали параметры, она сама подает воду, подает порошок, перемешивает и останавливается. Оператору нужно только периодически проверять.

Система управления DAGYEE: Мы используем Siemens или Schneider ПЛК с сенсорным HMI-интерфейсом. Оператор задает концентрацию на экране, и установка работает в полностью автоматическом режиме.

Основная логика управления: Датчики уровня (или электродные сигнализаторы уровня) контролируют уровень в накопительной емкости. Когда уровень падает до «низкого», ПЛК открывает электромагнитный клапан подачи воды и запускает шнековый дозатор порошка. Расходомер и частотный преобразователь работают вместе, поддерживая заданное соотношение воды и порошка, обеспечивая постоянную концентрацию. Когда уровень достигает «высокого», система останавливает подачу воды и порошка и переходит в режим ожидания. Это система «установил и забыл» — установка автоматически пополняет запас, останавливается и подает сигналы тревоги по мере необходимости.

DAGYEE также включает емкостной датчик уровня который предупреждает о низком уровне порошка, предотвращая разбавление раствора только водой. Защита от отсутствия воды, защита двигателя от перегрузки и регистрация аварийных сигналов являются стандартными.

Выбор материала: SUS304, SUS316L или PP?
Материал установки приготовления полимера напрямую влияет на срок службы оборудования и стабильность работы.

Нержавеющая сталь SUS304 является стандартным выбором для большинства муниципальных и общепромышленных сточных вод. Коррозионной стойкости достаточно для большинства условий, и это экономически выгодно.

Нержавеющая сталь SUS316L подходит для сред с высоким содержанием солей (например, опреснительные установки) или агрессивных химических сточных вод, где критична стойкость к хлоридам.

PP (полипропилен) используется для сильнокоррозионных сред, таких как сильные кислоты и щелочи, с которыми нержавеющая сталь не справляется.

DAGYEE предлагает индивидуальные решения по материалам в зависимости от ваших конкретных условий эксплуатации, обеспечивая надежную работу оборудования в долгосрочной перспективе.

Резюме по выбору
Выбор установки приготовления полимера не сложен, но нужно правильно учесть ключевые моменты.

Во-первых, определите производительность. Рассчитайте ежедневную потребность в растворе полимера, разделенную на время работы. Добавьте 20% запаса на колебания. Серия DT охватывает всё от 200 л/ч до 10 000 л/ч.

Во-вторых, выберите правильную конфигурацию емкостей. Для непрерывной работы выбирайте трехбачковую. Для периодической может подойти двухбачковая. Большинство муниципальных и промышленных объектов должны выбирать трехбачковую.

В-третьих, проверьте конструкцию смесительного конуса. Ищите конструкции, которые предварительно смачивают и диспергируют порошок. Коническая камера с водяной завесой DAGYEE предотвращает образование «рыбьих глаз» в источнике.

В-четвертых, оцените предотвращение сводообразования в бункере. Нагревательные элементы, вибрация бункера и шнековый дозатор с регулируемой скоростью необходимы для надежной подачи порошка.

В-пятых, оцените систему управления. Ищите ПЛК + HMI с автоматическим пуском/остановкой по уровню, сигнализацией и функциями защиты. Чем полнее автоматизация, тем меньше внимания требуется от оператора.

Установка приготовления полимера служит всей системе очистки воды. Выберите правильно — и получите высокую эффективность реагентов, стабильную работу и спокойствие. Выберите неправильно — и будете бороться с «рыбьими глазами» и сводообразованием каждый день, тратя время и нервы впустую.

DAGYEE — Решения для приготовления полимера

Нужна консультация по выбору установки приготовления полимера? Сообщите нам необходимую производительность, тип полимера и условия эксплуатации, и мы порекомендуем правильную конфигурацию.
