Когда я только начинал работать с барабанными фильтрами, я думал, что они все примерно одинаковые. Вращающийся барабан, сетка, распылительная трубка — ну какая там может быть разница?

Оказалось, очень большая. И неправильный выбор обойдётся вам дороже, чем вы думаете.

Вот что я бы хотел знать, когда выбирал свой первый барабанный фильтр с внешним питанием.

Почему направление подачи важнее, чем кажется

Есть два типа барабанных фильтров: с внешним питанием и с внутренним питанием. Они выглядят похоже, но работают по-разному и предназначены для разных типов сточных вод.

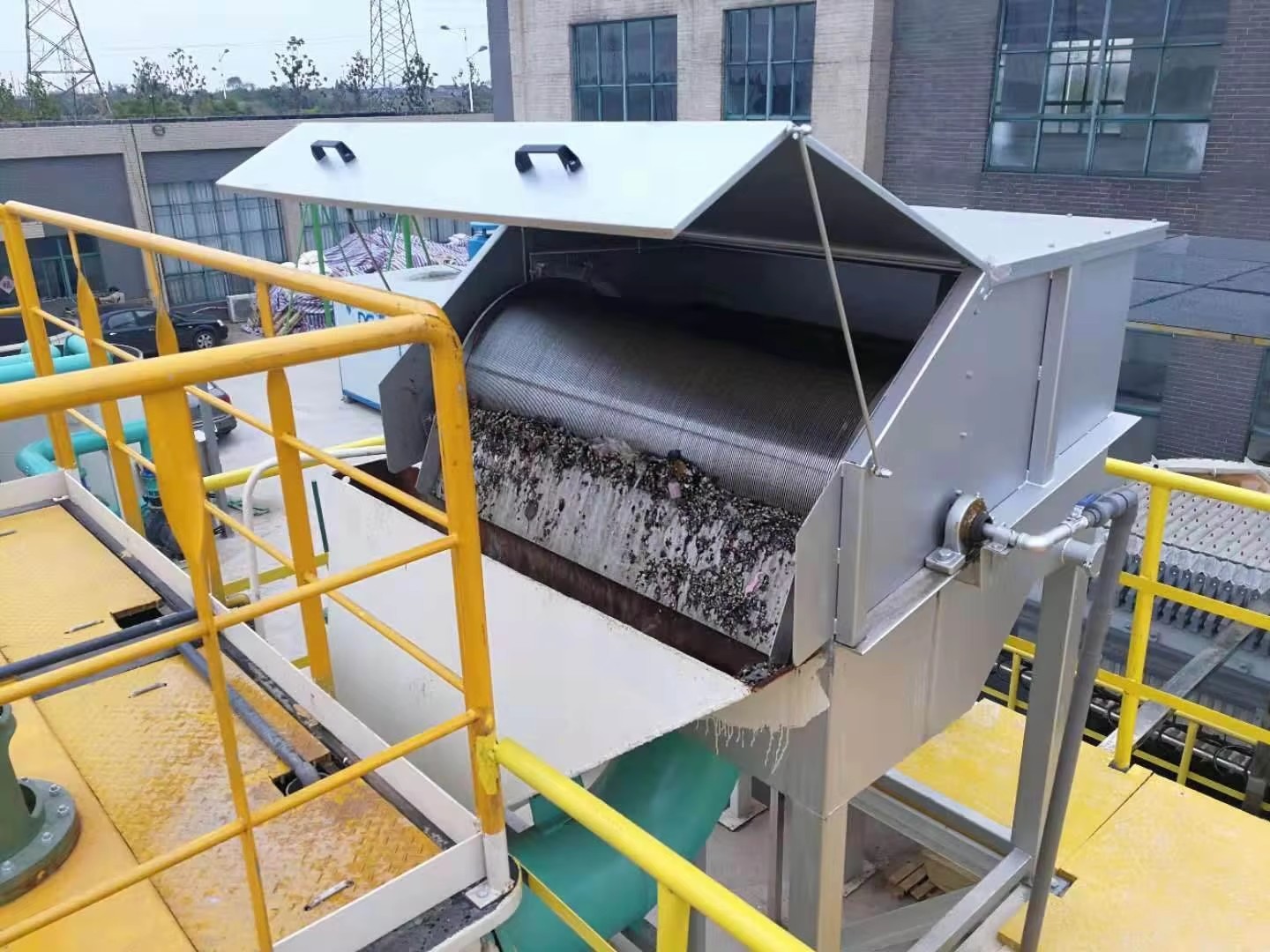

В фильтре с внешним питанием вода поступает на наружную поверхность барабана. Твёрдые частицы задерживаются снаружи, и система распыления смывает их. Поскольку твёрдые частицы снаружи, их легко удалить, и барабан остаётся относительно чистым.

Фильтры с внутренним питанием подают воду внутрь барабана. Твёрдые частицы собираются на внутренней поверхности, и для их удаления требуется другой механизм очистки.

Так какой же вам нужен?

Фильтры с внешним питанием лучше всего работают, когда твёрдые частицы относительно однородны — например, в пищевой промышленности, молочной, производстве напитков, мойке овощей. Твёрдые частицы предсказуемы, не слишком волокнисты и не наматываются на всё подряд.

Фильтры с внутренним питанием справляются с более сложными отходами — текстильными волокнами, отходами боен, волосами, рыбьей чешуёй, обрезками кожи. Эти материалы волокнистые и цепкие. Они намотаются на внешний барабан и превратят его в сплошной комок грязи.

Если вы имеете дело с волокнистыми сточными водами и покупаете фильтр с внешним питанием, вы будете проводить много времени с мойкой высокого давления. Поверьте моему опыту.

Ловушка размера щели

Здесь большинство ошибаются.

Вы хотите чистую воду на выходе, поэтому выбираете самый маленький размер щели. 0,25 мм — звучит отлично, правда? Улавливает всё. Вода выходит кристально чистая.

А потом вы запускаете его, и начинаются проблемы.

Чем меньше щель, тем чаще она забивается. Вы проталкиваете воду через крошечные отверстия, и каждая твёрдая частица, которая хоть немного больше этой щели, застрянет. Сетка "слепнет" — это термин, когда сетка покрывается твёрдыми частицами, и вода перестаёт проходить.

И вот что важно в фильтрах с внешним питанием: они полагаются на систему распыления, чтобы оставаться чистыми. Если давление распыления падает, если форсунка забивается, если насос недостаточно мощный — сетка слепнет, и вы теряете производительность.

Щель 0,25 мм может дать вам всего треть расхода по сравнению со щелью 1,0 мм на том же барабане. Тот же станок, тот же двигатель, просто другая сетка. Вы платите за больший барабан, но получаете лишь часть производительности, потому что выбрали слишком мелкую щель.

Руководство по выбору размера щели

Барабанный сетчатый фильтр с внешним питанием — подбор щели под вашу задачу

Так как же выбрать?

Выбирайте самую крупную щель, которая всё ещё обеспечивает требуемое качество воды на выходе. Не самую мелкую. Самую крупную.

Если вам нужно удалять частицы до 0,5 мм, и щель 0,75 мм справляется с этим — не переходите на 0,25 мм. Вы просто создаёте себе проблемы.

Единственное исключение — если у вас мощная система очистки (высокое давление, автоматический цикл, хорошие форсунки) и вы готовы тратить время на её обслуживание. Но даже в этом случае подумайте, стоит ли овчинка выделки.

Выбор материала: 304 или 316L?

Нержавеющая сталь — она и есть нержавеющая, правда?

Не совсем.

SS304 — это стандарт. Большинство производителей используют его для муниципальных сточных вод и обычных промышленных применений. В нормальных условиях он работает хорошо.

SS316L содержит молибден, который обеспечивает лучшую стойкость к хлоридам и кислотам. Если вы работаете у побережья, если в ваших сточных водах высокое содержание солей, если вы имеете дело с химическими стоками — вам нужен 316L.

Вот почему это важно: сетка из 304 стали в среде, богатой хлоридами, начнёт точечно корродировать через несколько лет. Появляются маленькие отверстия, они растут, и в итоге сетка выходит из строя. Не потому, что она износилась, а потому что она проржавела изнутри.

316L стоит дороже изначально. Но замена сетки из 304 каждые три года обходится дороже, чем покупка 316L один раз и эксплуатация в течение десяти лет.

Руководство по выбору материала

304 или 316L — какую нержавеющую сталь выбрать

И ещё одно: проверьте крепёж и раму. Некоторые производители ставят барабан из 316L, но болты из 304. Это слабое место. Болты проржавеют первыми, и вы будете мучиться с ржавчиной и закисшими соединениями.

Если барабан из 316L, всё, что контактирует с водой, должно быть из 316L. Не экономьте на мелочах.

Производительность и проблема "пикового расхода"

Вот ошибка, которую я вижу постоянно: люди подбирают фильтр по среднему расходу.

Средний расход — 50 м³/ч, поэтому они покупают фильтр, который справляется с 50 м³/ч. Затем случается ливень, или партионный процесс сбрасывает большой объём, и фильтр не справляется.

Вода поднимается. Твёрдые частицы проходят мимо фильтра. Качество воды на выходе падает.

Всегда рассчитывайте на пиковый расход, а не на средний. Посмотрите на максимальный ожидаемый расход, добавьте сверху 20–30% и подбирайте фильтр соответственно.

Второй фактор — загрузка твёрдыми частицами. Фильтр, который пропускает 50 м³/ч чистой воды, не пропустит 50 м³/ч шлама. Твёрдые частицы занимают место на сетке, уменьшают открытую площадь и замедляют поток.

Если загрузка твёрдыми частицами высокая, берите размер побольше. Дополнительные затраты — ничто по сравнению с затратами на фильтр, который постоянно перегружен.

Типичная производительность по отраслям

Барабанный сетчатый фильтр с внешним питанием — расход по отраслям

Примечание: Фактическая производительность зависит от размера барабана, загрузки твёрдыми частицами и эффективности системы очистки. Это типичные диапазоны — всегда сверяйтесь с таблицей производительности производителя.

Что на самом деле делает система распыления

Барабан — это просто барабан. Система распыления — это то, что заставляет его работать.

Фильтры с внешним питанием используют струи воды под высоким давлением для смыва твёрдых частиц с сетки. Если система распыления выходит из строя — фильтр выходит из строя. Всё просто.

На что обратить внимание:

• Давление: Нужно достаточное давление, чтобы сбивать твёрдые частицы. Большинство фильтров работают при 1–3 бар. Меньше — и вы просто смачиваете сетку, а не очищаете её.
• Тип форсунок: Плоские форсунки покрывают большую площадь. Некоторые производители используют круглые форсунки, которые пропускают участки.
• Покрытие: Распыление должно охватывать всю ширину барабана. Если есть пропуски, твёрдые частицы будут накапливаться в этих местах.
• Частота: Как часто происходит цикл распыления? Непрерывное распыление использует больше воды, но лучше очищает сетку. Периодическое распыление экономит воду, но зависит от правильных настроек таймера.
• Качество воды: Если вы используете грязную воду для очистки сетки, вы просто добавляете больше твёрдых частиц. Используйте чистую воду для системы распыления.

Хорошо продуманная система распыления — это разница между фильтром, который работает неделями без внимания, и тем, который требует ежедневного ухода.

Очистка и обслуживание: на что вы подписываетесь

Вот правда о барабанных фильтрах: они требуют обслуживания. Не много, но вы не можете просто установить их и забыть.

Ежедневные проверки:

• Посмотрите на форсунки. Они не забились?
• Послушайте барабан. Нет ли необычного шума?
• Проверьте разгрузку. Удаление твёрдых частиц работает нормально?

Еженедельные проверки:

• Осмотрите форсунки. Замените изношенные.
• Проверьте привод барабана. Натяжение цепи, муфта двигателя, износ ремня.
• Осмотрите сетку на предмет разрывов или повреждений.

Ежемесячно:

• Проверьте давление распыления.
• Проверьте подшипник барабана на люфт.
• Осмотрите раму на предмет коррозии.

Если вы работаете со щелью 0,25 мм, удвойте частоту всех этих проверок. Мелкая сетка требует больше внимания.

Если вы работаете со щелью 1,5 мм, можете расслабиться. Интервалы обслуживания длиннее.

Затраты: куда на самом деле уходят деньги

Цена покупки — это только начало.

Дешёвый фильтр из 304 стали с простой системой распыления будет стоить меньше на старте. Но вы заплатите за него обслуживанием, простоями и заменой деталей.

Более качественный фильтр из 316L с хорошей системой распыления и надёжной конструкцией будет стоить дороже при покупке. Но он прослужит дольше, будет меньше ломаться и даст лучшее качество воды на выходе.

Другие затраты, которые стоит учитывать — простои. Если ваш фильтр останавливается, вы теряете производительность. На муниципальном заводе это может означать нарушение нормативов. На фабрике — остановку производства. В пищевой промышленности — потерю продукции.

Стоимость простоя обычно выше стоимости самого фильтра.

Итог по выбору

Вот что я говорю людям, которые просят у меня совета по выбору барабанного фильтра с внешним питанием:

Начните с твёрдых частиц. Что вы удаляете? Какого они размера? Они волокнистые или гранулированные? Это подскажет вам размер щели и то, какой тип фильтра вам нужен — с внешним или внутренним питанием.

Посмотрите на среду. Вода агрессивная? Прибрежная? Химическая? Это подскажет вам материал.

Узнайте свой пиковый расход. Не средний. Максимальный. Рассчитывайте на него, добавьте запас и округляйте в большую сторону до следующего размера модели.

Проверьте систему очистки. Барабан — это просто барабан. Система распыления — это то, что заставляет его работать. Если система распыления недостаточно мощная, фильтр не будет работать.

Подумайте об обслуживании. Готовы ли вы чистить мелкую сетку каждый день? Если нет — берите крупнее.

Посмотрите на общие затраты. Не только на цену покупки, но и на стоимость обслуживания, стоимость простоев и стоимость замены за весь срок службы оборудования.

И если вы не уверены — спросите того, кто уже устанавливал и эксплуатировал такие фильтры. Они расскажут, что работает, а что нет.

Последняя мысль

Я видел, как люди покупали не тот фильтр, потому что не понимали разницы между внешним и внутренним питанием. Я видел, как люди покупали фильтр с мелкой щелью, потому что хотели чистую воду на выходе, а потом проводили половину времени, очищая его. Я видел, как люди покупали дешёвый фильтр и заменяли его дважды за пять лет.

Вам не обязательно повторять эти ошибки.

Правильно подберите щель. Правильно подберите материал. Рассчитайте на пиковый расход. Убедитесь, что система распыления справляется с задачей. Подумайте об обслуживании до покупки.

Правильный фильтр будет работать годами с минимальным вниманием. Неправильный фильтр будет постоянным источником раздражения.

Выбирайте внимательно, и вы сэкономите себе много проблем.
