Подбор погружного смесителя: 4 параметра, которые нужно знать перед покупкой

Руководство по выбору погружного смесителя: тип резервуара, среда и скорость потока — ошибка в любом параметре ведет к неверному выбору
Любой, кто работал в сфере очистки сточных вод, знает: погружной смеситель может показаться небольшим оборудованием, но неправильный выбор — это настоящая головная боль. Вы устанавливаете его и обнаруживаете, что перемешивание плохое, осадок оседает на дно, двигатель отключается по перегрузке или тяги недостаточно. В итоге приходится менять оборудование или переделывать установку — тратя время, деньги и силы.

Проблема часто начинается на этапе выбора — когда смотрят только на мощность и цену, игнорируя факторы, которые действительно имеют значение.

1. Сначала поймите, что на самом деле нужно вашему резервуару
Первый шаг в выборе — не листать технические листы. Нужно понять, для чего предназначен ваш резервуар. Разные типы резервуаров предъявляют совершенно разные требования к перемешиванию.

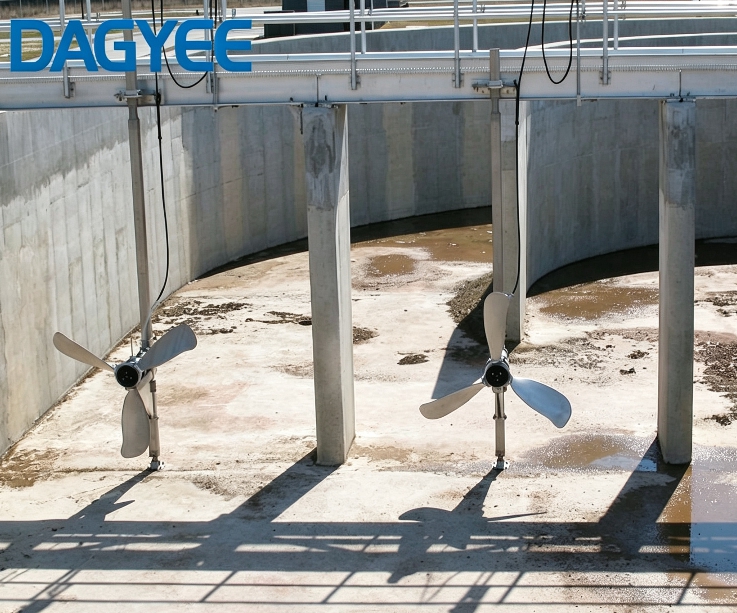

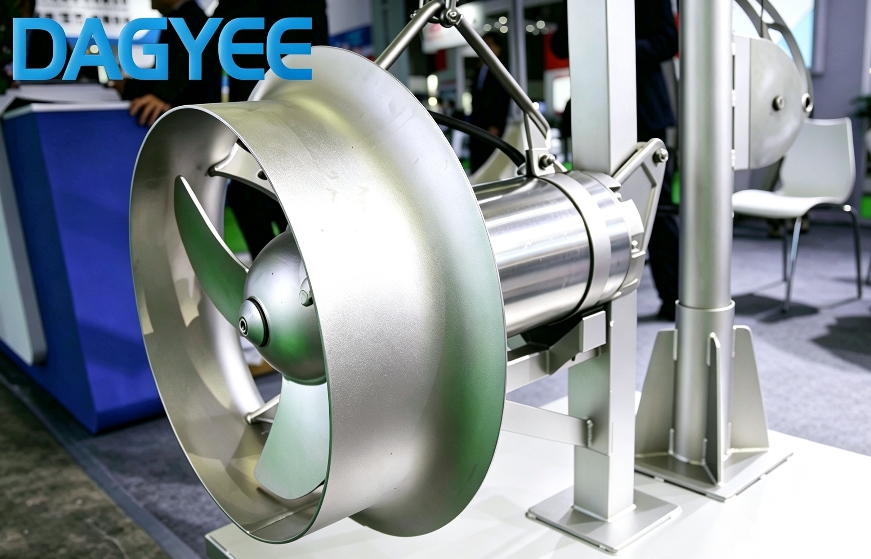

Погружные смесители выпускаются в двух основных сериях: смесительная серия и низкоскоростная серия. Смесительная серия использует многополюсные двигатели с прямой конструкцией — низкое энергопотребление, высокая эффективность, высокоточное рабочее колесо и высокая тяга. Подходит для перемешивания жидкостей, содержащих взвешенные вещества. Низкоскоростная серия использует циклоидальные редукторы — низкая мощность, низкая скорость, большой диаметр рабочего колеса и широкий охват. Подходит для аэротенков и может создавать поток для стадий нитрификации, денитрификации и удаления фосфора.

Разные типы резервуаров имеют очень разные потребности в перемешивании:
Форма резервуара также влияет на выбор. Прямоугольные, квадратные и круглые резервуары имеют разные требования к полю потока. Глубина воды определяет положение установки смесителя и покрытие тяги. При увеличении глубины воды на каждый 1 метр требуемая тяга возрастает не линейно, а экспоненциально.

Перед выбором необходимо знать: длину, ширину, эффективную глубину воды, объем резервуара (V = Д × Ш × В) и положение установки смесителя (настенное, угловое или мостовое).

2. Знайте свою среду — что вы на самом деле перемешиваете?
Один и тот же смеситель может иметь совершенно разный срок службы и производительность в бытовых и промышленных сточных водах.

Муниципальные сточные воды имеют относительно стабильный состав — в основном органические вещества и взвешенные вещества с низкой коррозионной активностью. Стандартного чугунного корпуса с рабочим колесом из нержавеющей стали достаточно, и это экономически выгодно.

Промышленные сточные воды более сложны. Они могут содержать кислоты, щелочи, тяжелые металлы, высокие концентрации солей или масел с широкими колебаниями качества воды. В этих случаях необходима нержавеющая сталь 316L или дуплексная сталь — максимальная защита от коррозии.

Кроме того, необходимо определить несколько параметров: содержание взвешенных веществ, вязкость, температуру и pH. Согласно стандартам продукции DAGYEE, нормальные условия непрерывной работы: температура среды ≤40°C, pH 5-9, плотность жидкости ≤1150 кг/м³, глубина погружения обычно ≤20 м.

Другие соображения при выборе: более высокая плотность среды → требуется большая тяга → либо большая мощность, либо больший диаметр рабочего колеса. Выбор должен основываться на наихудших условиях эксплуатации (самое высокое содержание твердых частиц, самая высокая плотность) с достаточным запасом.

3. Скорость потока — самый недооцененный, но критический параметр
Это наиболее часто упускаемый из виду параметр при выборе — но также и самый важный.

Основной принцип выбора — обеспечить эффективное перемешивание в объеме резервуара. Стандарт для этого обычно определяется скоростью потока. В зависимости от требований различных технологических процессов, оптимальный диапазон скорости потока составляет 0,15–0,3 м/с:

• Ниже 0,15 м/с → недостаточное перемешивание и поток, осадок будет оседать
• Выше 0,3 м/с → нарушение процесса и перерасход энергии

При выборе не смотрите только на мощность. Рассчитывайте скорость потока. Размер резервуара, количество агрегатов и их размещение должны быть спроектированы так, чтобы конечная скорость воды оставалась в этом диапазоне.

Перед выбором необходимо определить: цель (предотвращение осаждения, диспергирование химикатов или циркуляция в окислительном канале). Широкие резервуары требуют большого диаметра и низкой скорости. Узкие, длинные резервуары требуют малого диаметра и высокой скорости. Требуемая мощность определяется объемом резервуара, плотностью жидкости и глубиной перемешивания — может потребоваться один или несколько смесителей в зависимости от конкретных условий.

4. Тяга — более важный параметр выбора, чем мощность
Многие выбирают смесители исключительно по мощности (кВт). В действительности тяга (Н) является основным показателем эффективности перемешивания.

ISO 21630 признает тягу основным выходным параметром производительности для погружных смесителей. Использование требуемой тяги в качестве основы для выбора смесителя широко распространено в Китае: более 1000 смесителей были успешно выбраны с использованием этого метода в муниципальных, химических, фармацевтических, пивоваренных и других применениях.

Одинаковая мощность, разная тяга. В серии DAGYEE SMB модель SMB4/6-400 (4 кВт) обеспечивает тягу 1010 Н, а SMB4/12-620 (4 кВт) — 1230 Н. Та же мощность 4 кВт, но разница в тяге более 20%.

Рекомендуемый подход к выбору: сначала рассчитать тягу, необходимую для преодоления потерь в системе и достижения целевой средней скорости потока, затем подобрать модель с достаточной номинальной тягой, и только потом проверять потребляемую мощность.

5. Расшифровка кода модели — что на самом деле означает SMB0.85/8-260/3-740/C/S?
Многие клиенты смотрят на коды моделей и не понимают, что они означают. Но если разобрать, каждая часть имеет четкое значение:

C/S Код материала C=Чугун, S=Нержавеющая сталь, P=Полиуретан, AL=Алюминий
На примере SMB0.85/8-260/3-740/C/S: это смеситель мощностью 0,85 кВт, 8-полюсный двигатель, рабочее колесо 260 мм, 3 лопасти, скорость 740 об/мин, доступен в чугунном или стальном исполнении.

6. Технические характеристики серии SMB
В таблице ниже представлены погружные смесители серии DAGYEE SMB, охватывающие наиболее распространенные модели от 0,85 до 10 кВт:
Как читать эту таблицу:

Смотрите на тягу в первую очередь. Небольшие резервуары и низкоконцентрированные среды → модели с меньшей тягой (например, SMB0.85/8-260 с тягой 163 Н). Большие резервуары, высококонцентрированные среды или приложения с потоком → модели с большей тягой (например, SMB10/12-620 с тягой 2361 Н).

Смотрите на скорость. 6-полюсные двигатели (980 об/мин) работают быстрее — подходят для смешивания. 8-полюсные (740 об/мин) обеспечивают баланс тяги и энергии — используются чаще всего. 12-полюсные (480 об/мин) работают медленно с высоким крутящим моментом — подходят для создания потока на больших площадях.

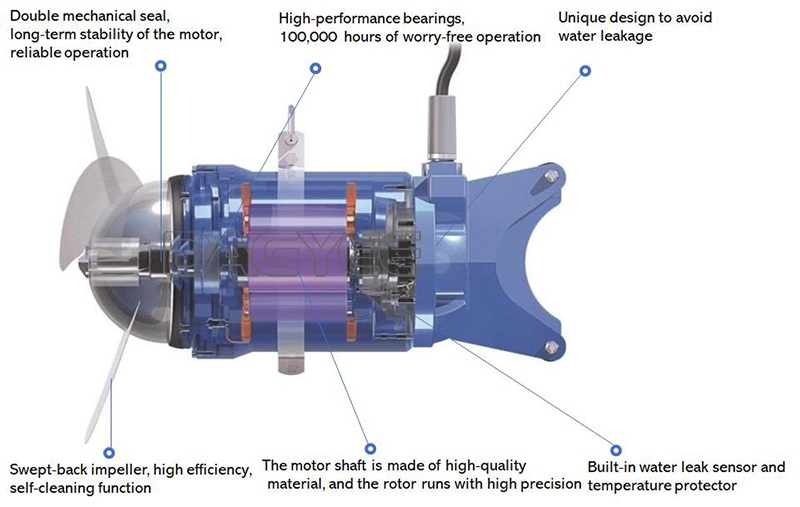

7. Ключевые особенности погружных смесителей DAGYEE
Серия SMB имеет несколько примечательных конструктивных особенностей:

Надежные материалы. Корпус доступен из нержавеющей стали (SUS304) или чугуна. Рабочее колесо доступно из нержавеющей стали или стеклопластика. Вал изготовлен из нержавеющей стали ASTM431 или 420. Механические уплотнения используют коррозионно-стойкий спеченный карбид вольфрама или карбид кремния.

Двойные механические уплотнения. Это наиболее критичная защита для погружных смесителей. Два уплотнения последовательно — даже если первое уплотнение выйдет из строя, второе все равно защитит двигатель от попадания воды.

Защита двигателя IP68, класс изоляции F. Может непрерывно работать под водой на глубине до 20 метров. Обмотки двигателя выдерживают 155°C, обеспечивая высокую надежность при длительной непрерывной работе.

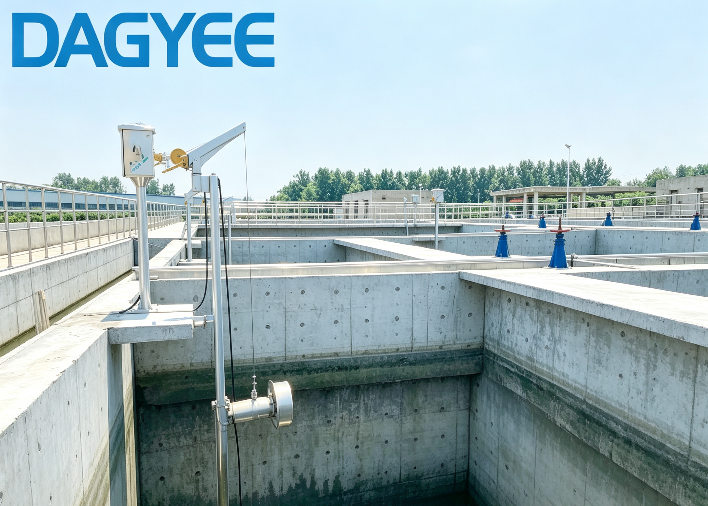

Гибкие системы монтажа. Смеситель должен быть подъемным для осмотра и обслуживания без спуска персонала в резервуар. Смеситель монтируется на системе скользящих направляющих, вес поддерживается одним кронштейном, способным выдерживать все усилия тяги. Система подъема по направляющим позволяет поднимать агрегат для обслуживания без опорожнения резервуара и спуска персонала.

8. Распространенные ошибки при выборе
Основываясь на отраслевом опыте, это наиболее частые ошибки:

Внимание только к мощности, а не к тяге. Один и тот же смеситель мощностью 4 кВт с большим медленным рабочим колесом может обеспечить гораздо большую тягу, чем с малым быстрым. Выбирайте по тяге, затем проверяйте мощность.

Установка одного смесителя в центре большого резервуара. Это часто создает мертвые зоны в углах. Лучше использовать несколько агрегатов или рекомендованные производителем схемы.

Внимание только к первоначальным инвестициям, игнорирование затрат жизненного цикла. Потребление энергии является основным фактором затрат в течение всего срока службы оборудования. Дополнительный 1 кВт мощности добавляет тысячи юаней в год к затратам на электроэнергию — за несколько лет это может превысить цену самого оборудования.

Невыделение места для обслуживания. Фундаменты направляющих, точки подъема и кабельные зажимы должны быть заложены на этапе строительства. В противном случае последующее обслуживание становится затруднительным.

9. Резюме
Выбор погружного смесителя — это не просто сравнение мощности и цены. Необходимо понять четыре вещи: "что нужно резервуару, какова среда, достаточна ли скорость потока и достаточна ли тяга" — только тогда можно выбрать правильное оборудование.

Серия DAGYEE SMB охватывает модели от 0,85 до 10 кВт с материалами: чугун, нержавеющая сталь или полиуретан — подбирая правильную конфигурацию под тип резервуара, характеристики среды и требования к перемешиванию.
