ДАФ или пластинчатый отстойник? Как выбрать правильную систему

Пластинчатый отстойник или ДАФ: что выбрать?
Выбор между пластинчатым отстойником и системой напорной флотации (ДАФ) — непростая задача. Оба устройства широко применяются для разделения жидкости и твёрдых частиц в очистке сточных вод, но работают они по-разному и подходят для разных условий.

Коротко: пластинчатый отстойник позволяет тяжёлым частицам оседать вниз, а ДАФ поднимает их наверх за счёт флотации. Почти все остальные различия вытекают из этого основного принципа.

В этой статье сравниваются реальные показатели работы обоих устройств, чтобы помочь вам выбрать подходящее решение для ваших сточных вод.

Как они работают

Эти два устройства основаны на совершенно разных физических принципах.

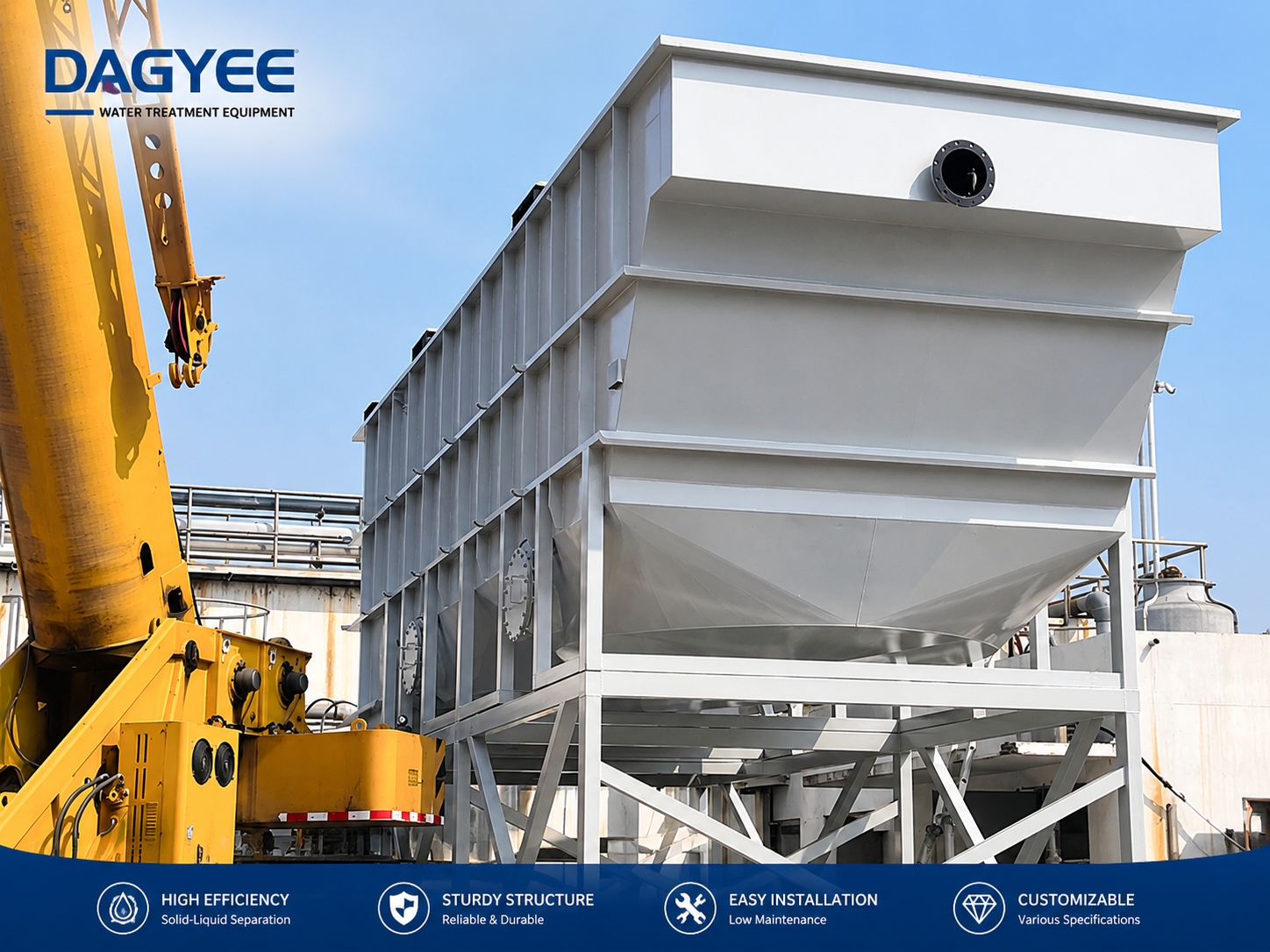

Пластинчатые отстойники работают за счёт гравитационного осаждения. Внутри установлены наклонные пластины под углом 55–60 градусов. По сравнению с обычным резервуаром того же размера, эти пластины увеличивают эффективную площадь осаждения в 5–8 раз. Твёрдые частицы тяжелее воды оседают на пластины, сползают в бункер для шлама, а очищенная вода поднимается вверх между пластинами.

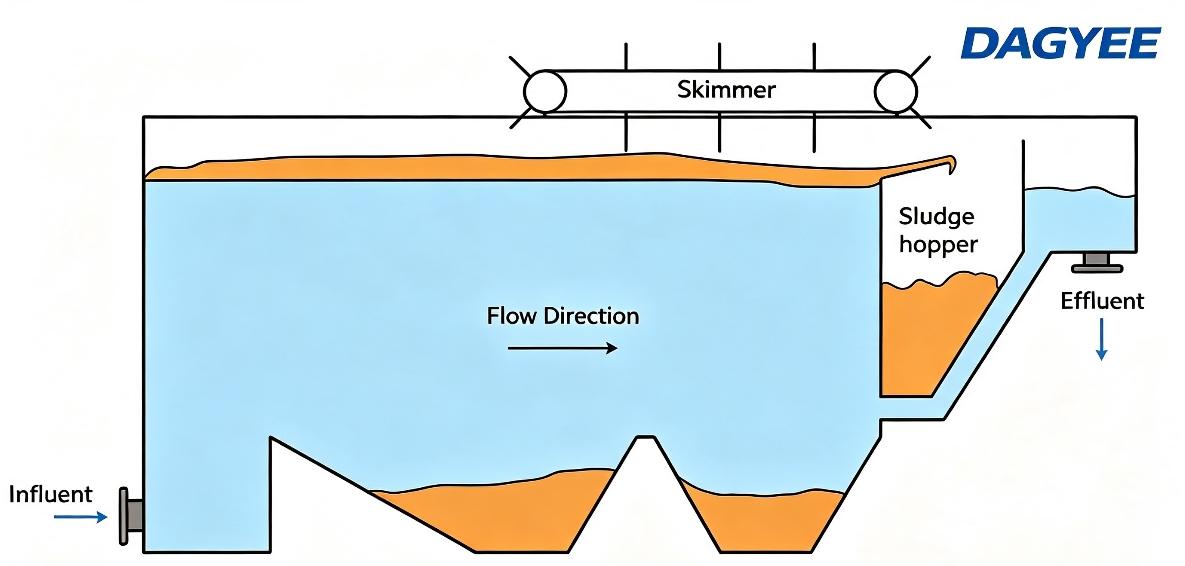

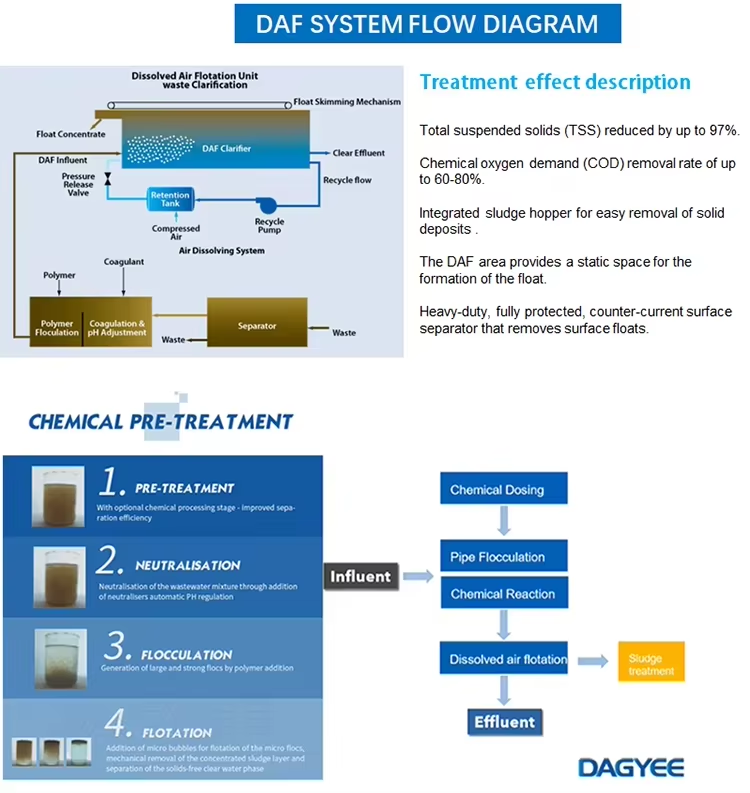

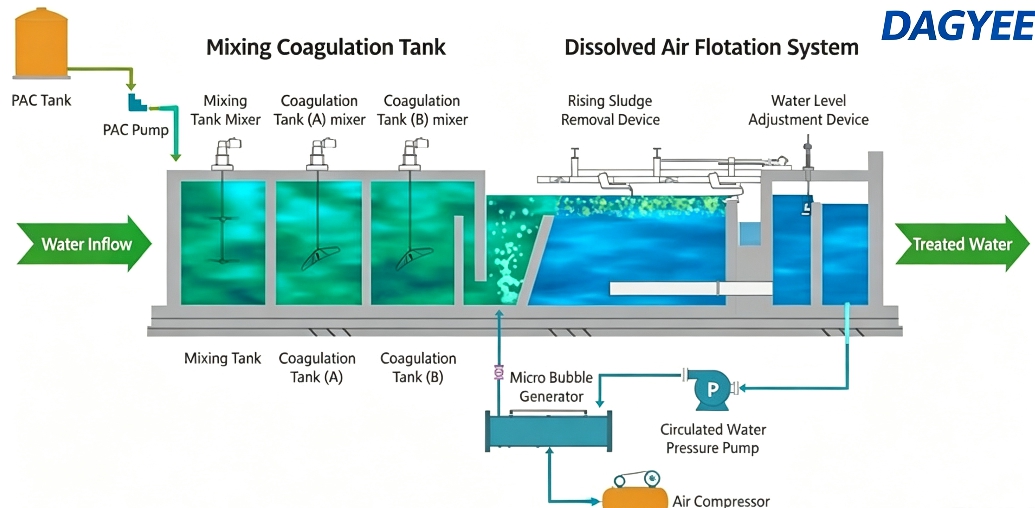

ДАФ работает наоборот. Воздух растворяется в воде под давлением, затем давление резко сбрасывается. Образуются крошечные пузырьки, которые прилипают к твёрдым частицам. Комбинация пузырьков и частиц становится легче воды и всплывает на поверхность. Скребок снимает образовавшийся шлам.

Один метод основан на осаждении, другой — на флотации. Это их главное отличие.

Сравнение характеристик

Когда ДАФ — лучший выбор

Выбирайте ДАФ, если ваши сточные воды содержат вещества, которые не оседают естественным образом.

Маслосодержащие сточные воды — классический пример. Пищевые заводы, молочные производства, маслоэкстракционные заводы и бойни генерируют сточные воды с высоким содержанием жиров, масел и жиров. Эти загрязнители имеют плотность близкую к воде или даже ниже, поэтому они не тонут. При правильном дозировании реагентов ДАФ удаляет 85–95% масел и жиров. Пластинчатый отстойник здесь не справляется: масло прилипает к пластинам, а частицы остаются во взвешенном состоянии.

ДАФ также лучше работает при низкой температуре воды. Когда температура опускается ниже 15°C, скорость осаждения падает на 30–40%, и эффективность отстойника снижается. ДАФ страдает гораздо меньше, поскольку скорость подъёма пузырьков почти не меняется с температурой.

Для эмульгированных масел ДАФ показывает очевидные преимущества. Мельчайшие капли эмульгированного масла остаются во взвешенном состоянии и легко проходят через отстойники. При правильной химической обработке ДАФ может поднять эти капли на поверхность.

Многие станции водоподготовки используют ДАФ для удаления водорослей. Клетки водорослей лёгкие и почти не оседают. ДАФ эффективно улавливает их, поэтому широко применяется в периоды цветения водорослей для очистки сырой воды.

При ограниченной площади выбирайте ДАФ. При одинаковом расходе ДАФ занимает около 60% площади, необходимой для пластинчатого отстойника. Это важно для модернизации или стеснённых условий.

Более густой шлам — ещё одно преимущество. ДАФ даёт шлам с содержанием твёрдых веществ 3–8%, что снижает затраты на транспортировку и упрощает дальнейшее обезвоживание. Шлам пластинчатого отстойника содержит только 1–3% твёрдых веществ и обычно требует дополнительного сгущения перед утилизацией.

Когда пластинчатый отстойник — лучший выбор
Пластинчатые отстойники показывают лучшие результаты, когда поступающие твёрдые частицы тяжёлые и быстро оседают.

Сточные воды горнодобывающей промышленности — типичный случай. Гидроксиды тяжёлых металлов и минеральные частицы оседают быстро. Пластинчатый отстойник справляется с такими нагрузками без высокого энергопотребления ДАФ. Наклонные пластины обеспечивают большую площадь осаждения в компактных габаритах.

Потоки с осаждением тяжёлых металлов также подходят для отстойников. Хлопья гидроксидов металлов плотные и хорошо оседают. Благодаря простой конструкции и низкому энергопотреблению отстойник становится экономичным вариантом.

При высоком содержании твёрдых частиц (более 1000 мг/л взвешенных веществ) отстойники работают стабильнее. ДАФ тоже может справляться с высокими концентрациями, но требует больше реагентов и становится более чувствительным к колебаниям режима.

Колебания расхода хорошо переносятся пластинчатыми отстойниками. Их простая конструкция справляется с пиковыми нагрузками. ДАФ требует более строгого контроля потока.

Низкая стоимость эксплуатации — важное преимущество. В отстойниках нет энергоёмких насосов рециркуляции или воздушных компрессоров. Основные потребители энергии — это тихоходные мешалки и насосы для перекачки шлама. Обслуживание минимально.

Управление простое. По сути, это резервуар с пакетом пластин. Мало точек регулировки и мало подверженных отказам деталей. У ДАФ больше движущихся компонентов и требуется больше внимания оператора.

Для модернизации действующих объектов пластинчатые отстойники легко интегрируются. Они лучше переносят неожиданные изменения качества воды.

Таблица выбора по применению

Типичная эффективность очистки

Эффективность удаления зависит от реального качества сточных вод. Ниже приведены общие справочные значения.

Ключевые вопросы для принятия решения

Если вы всё ещё сомневаетесь, ответьте на эти практические вопросы.

Какой у вас основной загрязнитель? Масла, эмульгированные масла, водоросли или мелкие плавающие частицы → выбирайте ДАФ. Тяжёлые быстрооседающие частицы → выбирайте пластинчатый отстойник.

Какой бюджет на эксплуатацию? Если затраты на энергию критичны и приемлемо среднее качество воды на выходе — выбирайте отстойник. Если нужны стабильно высокие показатели — принимайте более высокие затраты на электроэнергию для ДАФ.

Сколько у вас места? ДАФ экономит площадь; пластинчатые отстойники требуют больше места.

Кто будет управлять оборудованием? Отстойники более дружелюбны к оператору. ДАФ требует более регулярного контроля.

Каковы требования к downstream-процессам? Если нужна очень чистая вода на выходе, ДАФ даёт стабильные результаты. Пластинчатые отстойники обычно выдают 20–30 мг/л взвешенных веществ. Для мембранных систем (обратный осмос, ультрафильтрация) предпочтителен ДАФ, так как он удаляет больше частиц, вызывающих загрязнение мембран.

Какова температура сточных вод? Для холодной воды ДАФ работает значительно лучше. Производительность отстойника падает при низких температурах.

Разница в обращении со шламом
Свойства шлама сильно различаются между двумя системами, что напрямую влияет на затраты на утилизацию.

Шлам ДАФ достигает 3–8% твёрдых веществ. Он густой и легко обрабатывается. Во многих случаях он может поступать непосредственно на ленточные фильтр-прессы без предварительного сгущения.

Шлам пластинчатого отстойника содержит только 1–3% твёрдых веществ. Он водянистый и обычно требует дополнительного сгущения перед обезвоживанием, что увеличивает капитальные и эксплуатационные затраты.

Для предприятий с ограниченными мощностями по обработке шлама ДАФ даёт более простое управление. Если у вас уже есть оборудование для сгущения шлама, отстойник подходит.

Комбинированная схема
На многих реальных очистных сооружениях применяются оба устройства последовательно.

Распространённая схема: пластинчатый отстойник на первичной очистке для удаления тяжёлых оседающих частиц и снижения нагрузки на downstream-оборудование. ДАФ устанавливается следом как доочистка для удаления масел и мелких частиц.

Другие схемы ставят ДАФ первым для удаления масел, затем пластинчатый отстойник улавливает тяжёлые оседающие частицы.

Оптимальная последовательность зависит от характеристик исходных сточных вод и целей очистки.

Итог

У ДАФ и пластинчатых отстойников есть свои области применения в очистке сточных вод. Окончательный выбор зависит от характеристик сточных вод, доступного пространства, бюджета и реальных условий эксплуатации.

Выбирайте ДАФ для маслосодержащих сточных вод, эмульгированных масел, низких температур, водорослей и мелких плавающих частиц. Он даёт более чистую воду и более густой шлам, но требует больших затрат на электроэнергию.

Выбирайте пластинчатый отстойник для тяжёлых оседающих частиц, сточных вод с высоким содержанием твёрдых веществ и низкими эксплуатационными расходами. Он прост и надёжен, но даёт водянистый шлам и не справляется с маслами и эмульсиями.

Если вы не можете принять окончательное решение, проведите лабораторные испытания на реальных образцах ваших сточных вод. Результаты jar-тестов покажут, какая технология подходит лучше. Реальные данные лучше теоретических сравнений.
