Химзавод, ферма или ОСВ? Как выбрать правильный погружной смеситель

Химический завод, животноводческая ферма, муниципальные ОСВ — руководство по выбору погружного смесителя для 3 ключевых сценариев
Погружные смесители могут выглядеть одинаково, но в правильном применении они работают хорошо, а в неправильном — становятся проблемой. Химические заводы, животноводческие фермы и муниципальные очистные сооружения имеют совершенно разные характеристики сточных вод, и логика выбора для каждого сценария.

В этой статье мы разберем каждый сценарий отдельно — на что обратить внимание и какие модели серии DAGYEE SMB рекомендуются.

1. Химический завод: неправильный выбор материала резко сократит срок службы оборудования
Химические сточные воды имеют одну определяющую характеристику — сложность.

Кислоты, щелочи, тяжелые металлы, высокое содержание солей, масла и органические растворители — любое из этих веществ может сократить срок службы стандартного смесителя. В некоторых химических стоках pH может достигать 2-3, а содержание солей — до кристаллизации. Стандартная нержавеющая сталь 304 в таких условиях долго не прослужит.

Ключевой принцип выбора для химических заводов: материалы должны противостоять коррозии, уплотнения должны держать.

Как выбирать материалы?

Согласно отраслевым стандартам для погружных смесителей, pH среды должен быть в диапазоне 5-9. Выход за эти пределы требует специальной настройки. Химические стоки часто выходят за эти рамки, требуя использования стали 316L или даже дуплексной стали. Все детали, контактирующие со средой (рабочее колесо, вал, болты), должны быть изготовлены из коррозионно-стойких материалов, а уплотнения — из фторкаучука. В одном из проектов смеситель из нержавеющей стали 304 был установлен в высокосоленых сточных водах химического парка. Через некоторое время появилась коррозия поверхности и отказ уплотнений, потребовалась ранняя замена. После перехода на 316L система стабилизировалась.

Почему уплотнения критичны?

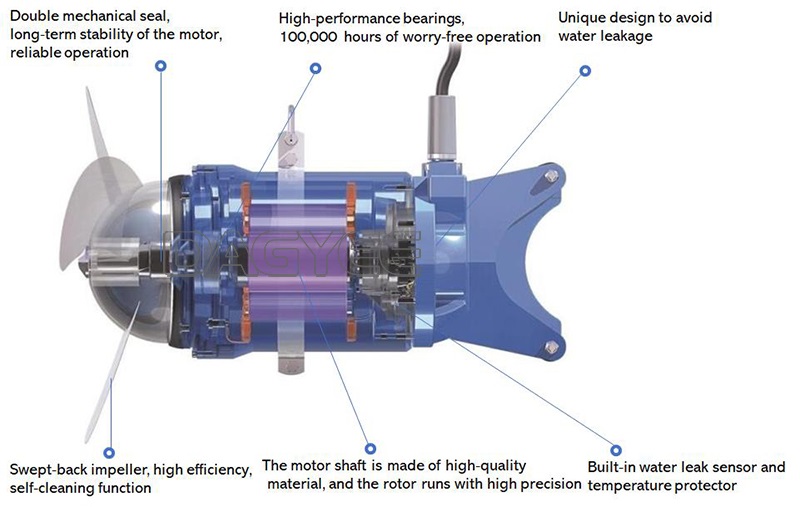

Погружные смесители работают под водой непрерывно. Если уплотнение выходит из строя, двигатель затапливается и агрегат выходит из строя. Химические стоки высокоагрессивны, и уплотнения стареют быстрее. Погружные смесители DAGYEE стандартно оснащаются двойными механическими уплотнениями с рабочими поверхностями из коррозионно-стойкого карбида вольфрама или карбида кремния, срок службы которых составляет не менее 25 000 часов. Отдавайте предпочтение моделям с двойными механическими уплотнениями плюс манжетными уплотнениями для двойной защиты.

Взрывозащита также важна.

При обработке легковоспламеняющихся или взрывоопасных химических стоков (содержащих растворители, масла или газы) оборудование должно иметь взрывозащищенное исполнение, обычно ExdⅡBT4 или выше. В обычных условиях смеситель должен работать полностью погруженным и не может использоваться во взрывоопасных средах без специальной настройки.

Условия эксплуатации: температура среды ≤40°C, глубина погружения обычно ≤20 м, плотность среды ≤1150 кг/м³.

Рекомендуемые модели DAGYEE для химических заводов:

2. Животноводческая ферма: мягкий поток — не навредите малькам

Сточные воды животноводческих ферм противоположны химическим — состав менее сложный, но есть одно особое требование: не перемешивайте слишком интенсивно.

Будь то сточные воды свиноферм или птицеферм, или пруды для аквакультуры, основное требование — предотвращать оседание навоза и несъеденного корма, избегая при этом сильных течений, которые могут навредить водным обитателям.

Ключевой принцип выбора для животноводческих ферм: малая мощность, несколько точек установки, мягкий поток.

Не завышайте мощность.
Для пруда с креветками объемом 500 м³ достаточно 1,5-2,2 кВт мощности перемешивания. Принцип для прудов аквакультуры — "малая мощность, несколько точек установки" — лучше установить несколько небольших агрегатов, чем один мощный. Мощное перемешивание создает сильные течения, которые вызывают стресс у мальков и влияют на рост.

Контролируйте скорость.
Для аквакультуры скорость должна быть в диапазоне 150-300 об/мин с направляющими конусами для создания мягкого циркуляционного потока. Согласно стандартам выбора смесителей, смесительная серия обычно использует многополюсные двигатели с прямой конструкцией — низкое энергопотребление, высокая эффективность, высокоточное рабочее колесо и высокая тяга. Для аквакультуры скорость должна быть в соответствующем диапазоне — слишком высокая вызывает стресс у рыб, слишком низкая недостаточна для циркуляции.

Шум имеет значение.
Водные обитатели чувствительны к звуку. Шум оборудования должен быть ниже 60 дБ, чтобы не беспокоить животных и не влиять на рост. Погружные смесители DAGYEE имеют низкоскоростную конструкцию с низкой вибрацией и низким уровнем шума.

Обработка сточных вод с навозом
Сточные воды свиноферм, птицеферм и животноводческих комплексов имеют высокое содержание твердых частиц и содержат волокна, что приводит к забиванию. Рабочее колесо должно иметь защиту от наматывания. Конструкция трехлопастного рабочего колеса с обратным изгибом обладает самоочищающейся способностью и защитой от наматывания, эффективно предотвращая забивание мусором.

Условия эксплуатации: температура среды ≤40°C, pH 5-9, глубина погружения ≤20 м.

Рекомендуемые модели DAGYEE для животноводческих ферм:

3. Муниципальные ОСВ: самые сложные условия — разные типы резервуаров требуют разных конфигураций
Муниципальные очистные сооружения — самое распространенное применение погружных смесителей и наиболее подверженное ошибкам выбора. На одном ОСВ есть усреднительные резервуары, гидролизные резервуары, анаэробные, аноксидные, аэротенки и резервуары для осадка — каждый с разными требованиями к перемешиванию.

Ключевой принцип выбора для муниципальных ОСВ: тип резервуара определяет конфигурацию, скорость потока определяет успех.

Сначала поймите, для чего предназначен ваш резервуар.
Усреднительные и гидролизные резервуары требуют большого потока и низкого сдвига, чтобы не повредить хлопья — выбирайте большое рабочее колесо, низкую скорость.

Анаэробные и аноксидные резервуары в основном поддерживают взвешивание осадка и предотвращают осаждение — выбирайте среднее рабочее колесо, умеренную скорость.

Аэротенки и окислительные каналы требуют создания потока и циркуляции воды — выбирайте большое рабочее колесо, низкую скорость для создания потока.

Реакционные резервуары для химического смешивания требуют быстрого, равномерного перемешивания — выбирайте малое рабочее колесо, высокую скорость.

Согласно отраслевым стандартам, погружные смесители делятся на две основные серии: смесительная серия для жидкостей, содержащих взвешенные вещества, и низкоскоростная серия для аэротенков, создающая поток для стадий нитрификации, денитрификации и удаления фосфора.

Скорость потока — жесткий критерий выбора.
Основной принцип выбора — обеспечить эффективное перемешивание в объеме резервуара, обычно определяемое скоростью потока. В зависимости от требований различных технологических процессов, скорость потока смесителя должна поддерживаться в диапазоне 0,15-0,3 м/с — ниже 0,15 м/с не достигается эффект перемешивания и потока, выше 0,3 м/с нарушается процесс и тратится энергия.

Для резервуаров объемом 1000-3000 м³ вязкость среды может достигать 50 сП; для 500-700 м³ — 1000 сП. Эти параметры также влияют на выбор смесителя.

Глубина установки влияет на выбор.

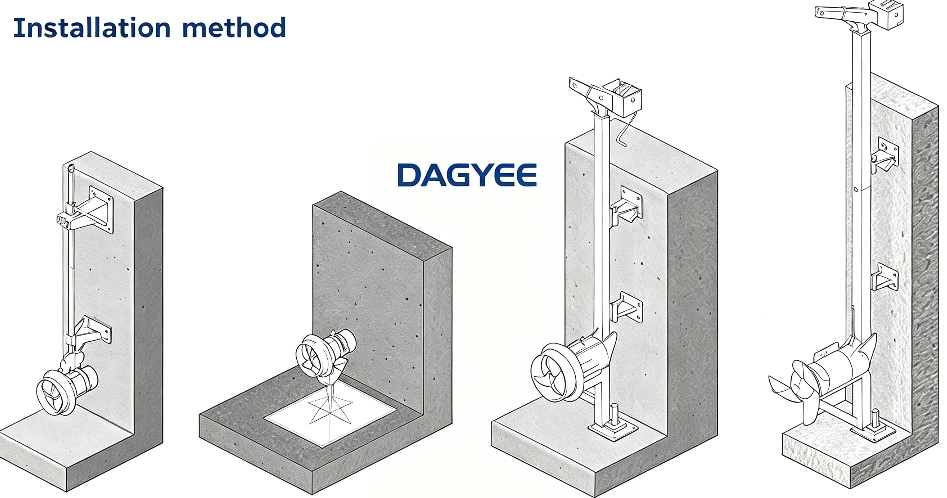

При увеличении глубины воды на каждый 1 метр требуемая тяга возрастает не линейно, а экспоненциально. Для глубины резервуара H < 4 м рекомендуется система монтажа на направляющих; для H > 4 м — система с тросами, чтобы избежать изгиба и деформации направляющих.

Согласно стандартам монтажа, погружной смеситель должен быть подъемным для осмотра и обслуживания без спуска персонала в резервуар. Смеситель монтируется на скользящем кронштейне направляющих, который выдерживает весь вес и должен выдерживать все усилия тяги.

Условия эксплуатации: температура среды ≤40°C, pH 5-9, плотность ≤1150 кг/м³, глубина погружения ≤20 м, двигатель способен к непрерывной или циклической работе 24 часа.

Рекомендуемые модели DAGYEE для муниципальных ОСВ:

4. Полные технические характеристики серии DAGYEE SMB

Погружные смесители серии DAGYEE SMB охватывают модели от 0,85 до 10 кВт, подходящие для различных условий эксплуатации. Материал корпуса доступен в нержавеющей стали SUS304 или чугуне GG25. Рабочее колесо доступно из нержавеющей стали или стеклопластика. Вал изготовлен из нержавеющей стали ASTM431 или 420. Механические уплотнения используют коррозионно-стойкий карбид вольфрама или карбид кремния.

5. Различия в выборе для трех сценариев

6. Заключение

При выборе погружного смесителя нет универсального подхода. Химические заводы, животноводческие фермы и муниципальные ОСВ — каждый сценарий имеет свои подводные камни. Неправильный материал, неправильная мощность или неправильный монтаж со временем приведут к проблемам — проблемам, которые становятся тем дороже, чем дольше их игнорируют.

Перед выбором нужно правильно определить три вещи: что делает ваш резервуар, каково качество воды и соответствует ли скорость потока стандартам. Ответьте на эти три вопроса, и направление выбора не будет ошибочным.

Серия DAGYEE SMB охватывает модели от 0,85 до 10 кВт с материалами: чугун, нержавеющая сталь или полиуретан. Степень защиты IP68, класс изоляции F — подбор правильной конфигурации для вашего конкретного применения.
