Шнековый обезвоживатель осадка: 8 частых неисправностей и методы устранения

Шнековый обезвоживатель осадка: 8 частых неисправностей, их причины и пошаговые методы ремонта

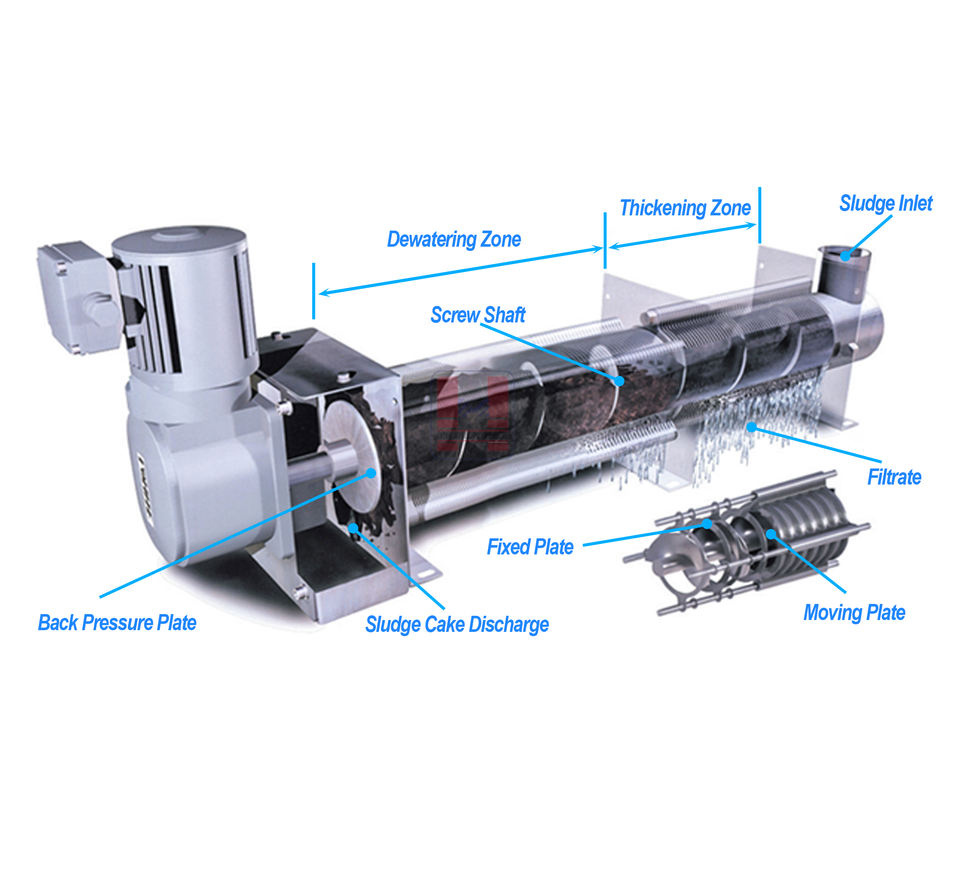

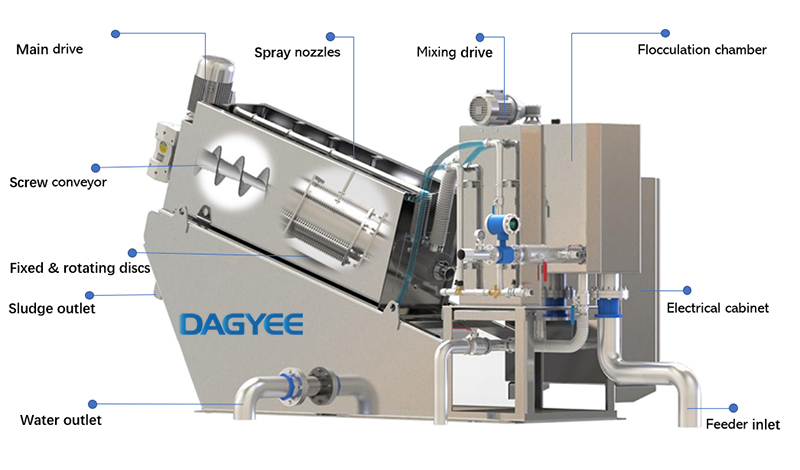

Шнековый обезвоживатель осадка — также известный как многосетчатый шнековый пресс или спиральный обезвоживатель — широко применяется на муниципальных очистных сооружениях, предприятиях пищевой промышленности, химических заводах, животноводческих фермах и текстильных производствах. В отличие от традиционных ленточных или камерных фильтр-прессов, шнековый обезвоживатель использует конструкцию с набранными кольцами и низкой скоростью вращения (обычно 2–6 об/мин), что обеспечивает энергоэффективную, непрерывную и полностью автоматическую работу.

Однако длительная непрерывная эксплуатация, нестабильные характеристики осадка, неправильное дозирование реагентов и отсутствие регулярного обслуживания приводят к частым механическим, электрическим и технологическим отказам. Если эти неисправности не устранять своевременно, они снижают эффективность обезвоживания, повышают содержание взвешенных веществ в фильтрате, вызывают незапланированные остановки и увеличивают затраты на запасные части.

В этой статье систематически рассматриваются 8 наиболее распространенных неисправностей шнековых обезвоживателей осадка — анализируются их причины, предлагаются стандартизированные процедуры ремонта и создается система профилактического обслуживания на основе эксплуатационных данных более чем 120 очистных сооружений.

1. Основные технические характеристики

В таблице ниже приведены стандартные параметры основных промышленных и муниципальных моделей, охватывающие распространенные шнековые обезвоживатели из нержавеющей стали 304. Эти характеристики соответствуют большинству эксплуатируемого оборудования и служат полезным справочным материалом при диагностике неисправностей и настройке параметров.

2. 8 частых неисправностей: симптомы, причины и методы ремонта

Неисправность 1: Заклинивание шнекового вала и полная остановка (самая частая)
Симптомы:
Двигатель срабатывает на защиту от перегрузки; частотный преобразователь показывает сигнал аварии по току
После отключения питания вал невозможно провернуть вручную; внутри пакета колец видны затвердевшие отложения осадка
Кек на выходе отсутствует; расход фильтрата резко падает
Причины:
Аномальные свойства осадка — высокое содержание песка, волокон, жиров или липких органических коллоидов; неотделенный крупный мусор наматывается на витки шнека
Плохая флокуляция — неподходящая марка ПАА, недостаточная концентрация раствора или малая дозировка приводят к рыхлым хлопьям, которые налипают на кольца и вал
Неправильная эксплуатация — подача осадка сверх номинальной производительности; отсутствие предварительной промывки перед пуском и очистки на холостом ходу после остановки, остатки осадка затвердевают внутри пакета
Дефекты изготовления — недостаточная плоскостность подвижных/неподвижных колец, неравномерные зазоры сборки, необработанная поверхность шнека, ускоряющая налипание
Ремонт:
Легкая блокировка: Отключить насос подачи; запустить автоматическую обратную промывку; переключить частотный преобразователь в режим реверса на 3–5 минут для разрыхления отложений; затем запустить в прямом направлении на холостом ходу на 20 минут.
Средняя блокировка: Обесточить и заблокировать питание; снять боковые крышки; промыть пакет колец водой высокого давления с обоих концов; удалить затвердевший осадок пластиковым скребком во избежание повреждения поверхности колец.
Полная закупорка: Полностью разобрать пакет колец; извлечь шнековый вал; замочить все кольца и витки в щелочном моющем растворе на 2 часа; отполировать царапины тонкой наждачной тканью; собрать после полной сушки.
Профилактика:
Установить предварительную сетку и магнитный сепаратор на входе осадка
Ежедневно проверять эффективность флокуляции ПАА, размер хлопьев должен превышать 5 мм

Соблюдать СОП: 10-секундная промывка перед пуском; 30-минутная очистка на холостом ходу после остановки подачи

Неисправность 2: Перегрузка и перегрев двигателя, частые аварии по току
Симптомы:
Температура поверхности двигателя превышает 85°C; запах гари от редуктора
Рабочий ток в 1,5–2 раза выше номинального; тепловое реле часто отключает питание
Скорость шнека падает; выход кека снижается более чем на 40%
Причины:
Повышенное технологическое сопротивление: Частичная закупорка пакета колец, высокое сопротивление задней регулировочной плиты, плохо сфлокулированный осадок увеличивающий крутящий момент шнека
Рост механического трения: Изношенные подшипники, ослабленные болты пакета колец, деформированные кольца создающие металлическое трение
Электрические проблемы: Небаланс фаз, старение изоляции двигателя, ухудшение масла в редукторе повышающее сопротивление трансмиссии
Пошаговая диагностика и ремонт:
Проверка параметров: Записать расход осадка, дозировку ПАА, зазор задней плиты; временно снизить подачу на 30%; отрегулировать зазор для уменьшения сопротивления
Проверка механического трения: Отключить питание; вручную повернуть вал для оценки сопротивления; разобрать подшипниковый узел; заменить смазку или поврежденные подшипники; равномерно затянуть болты пакета
Проверка электросистемы: Измерить баланс напряжений фаз мультиметром; проверить изоляцию обмоток; слить старое масло редуктора; залить свежее масло
Периодичность обслуживания:
Замена масла в редукторе каждые 2000 часов работы
Пополнение смазки подшипников каждые 7 дней непрерывной работы
Неисправность 3: Аномальная вибрация и металлический скрежет
Симптомы:
Сильная вибрация корпуса; звуки ударов или скрежета из пакета колец
Амплитуда вибрации превышает 0,12 мм; фундаментные болты ослабевают через 1–2 недели
На кольцах появляются локальные следы износа
Причины:
Эксцентриситет шнекового вала: Изгиб от длительной перегрузки, неравномерный износ витков, смещение при сборке после разборки
Инородные металлические частицы между кольцами: Стружка, камни, проволока царапающие поверхность колец
Проблемы с фундаментом: Неровное основание, ослабленные анкерные болты, старение резиновых амортизаторов
Ремонт:
Немедленно отключить питание во избежание дальнейшего повреждения; разобрать пакет; удалить все посторонние предметы
Проверить соосность вала индикатором; выправить незначительный изгиб механическим прессом; заменить сильно деформированные витки

Выровнять основание стальными прокладками; затянуть болты динамометрическим ключом; заменить потрескавшиеся амортизаторы

Неисправность 4: Утечка осадка в фильтрат и высокое содержание взвешенных веществ
Симптомы:
Частицы осадка проходят через зазоры колец в фильтрат; содержание взвешенных веществ превышает 150 мг/л
Выбросы осадка из боковых зазоров при высоких нагрузках
Причины:
Износ колец: Длительное трение увеличивает зазоры свыше 1,2 мм (норма 0,5–1,0 мм)
Плохая флокуляция: Мелкие рыхлые хлопья не удерживают твердые частицы
Неравномерная сборка: Неравномерная затяжка болтов создает локальные увеличенные зазоры
Ремонт:
Оптимизировать дозировку ПАА и концентрацию раствора; ежедневно проводить jar-тесты для стабилизации флокуляции
Заменить изношенные подвижные кольца; установить новые из нержавеющей стали 304 или керамики; собрать с равномерной затяжкой

Отрегулировать толщину прокладок для поддержания зазоров 0,6–0,9 мм

Неисправность 5: Повышенная влажность кека
Симптомы:
Кек мягкий и липкий; влажность выше 85% (целевая 75–80%); низкая степень извлечения твердых веществ
Причины:
Слишком широкий зазор задней плиты: Снижает давление внутри камеры
Низкая концентрация подаваемого осадка: Избыток свободной воды
Слишком высокая скорость шнека: Короткое время пребывания
Износ колец: Снижает усилие сжатия
Настройка:
Снизить скорость до 2–4 об/мин через частотный преобразователь; отрегулировать зазор плиты
Установить сгуститель перед прессом для повышения концентрации твердых веществ до 3–5%

Заменить изношенные кольца

Неисправность 6: Деформация колец
Симптомы:
Искривление, локальный изгиб, неравномерный износ контактных поверхностей
Причины:
Длительная работа с перегрузкой; высокое давление деформирует кольца
Высокое содержание песка и твердых примесей создает точечное давление
Некачественный материал колец с недостаточной прочностью
Ремонт:
Легкая деформация: Выправить с помощью приспособления; повторно использовать после проверки плоскостности

Сильный изгиб/трещины: Заменить на усиленные износостойкие кольца; усилить предварительную очистку

Неисправность 7: Утечка воды и смазки из подшипников
Симптомы:
Вода проникает в подшипник; смазка эмульгируется; масло капает на кек
Причины:
Старение сальников; износ уплотнительных колец; недостаточное прижатие крышки
Ремонт:
Снять крышку; извлечь поврежденные сальники и уплотнения

Установить новые уплотнения из фторкаучука; затянуть болты; залить водостойкую смазку

Неисправность 8: Автоматическая остановка и отказ датчиков
Симптомы:
Машина не запускается; на сенсорном экране ошибка датчика; срабатывание защиты крутящего момента
Причины:
Загрязнение датчиков; ослабление проводов; старение тепловых реле; короткое замыкание во влажной среде
Ремонт:
Очистить все датчики от осадка; закрепить ослабленные клеммы
Заменить тепловые реле и поврежденные ограничители; заизолировать кабели
Удалять конденсат из шкафа; установить осушитель

3. Экспресс-диагностика (5 минут на месте)

4. Полная разборка и капитальный ремонт (ежегодно)

1. Подготовка: Остановить подачу; пройти очистку на холостом ходу 30 минут; отключить питание.
2. Снять боковые панели; разобрать заднюю плиту и выгрузной бункер.
3. Последовательно ослабить болты пакета; извлечь кольца для осмотра и очистки.
4. Извлечь вал с помощью подъемного механизма; проверить износ, соосность, подшипники.
5. Очистить все компоненты щелочным раствором; отполировать поверхности; заменить изношенные детали.
6. Собрать пакет в исходном порядке; затянуть болты равномерно.
7. Установить вал и подшипники; залить смазку; настроить зазор плиты.
8. Подключить цепи управления; провести часовой тест на холостом ходу.
9. Провести тест с осадком; отрегулировать дозировку ПАА и зазор до достижения нормы влажности.

5. График профилактического обслуживания
Ежедневно:

• Проверка тока, температуры, вибрации и шума
• Автоматическая обратная промывка
• Проверка фильтрата; корректировка дозировки ПАА
• Очистка входной сетки

Еженедельно:

• Пополнение смазки подшипников
• Проверка болтов и амортизаторов
• Очистка электрошкафа; проверка датчиков

Ежемесячно:

• Проверка масла редуктора
• Измерение зазоров колец
• Калибровка зазора плиты и параметров частотного преобразоватора

Ежегодно:

• Полная разборка; замена всех изношенных деталей; калибровка соосности; обновление электроники

6. Управление запасными частями и оптимизация затрат
Рекомендации:

• Ежемесячно записывать толщину колец; иметь запас
• Удаление песка и волокон снижает износ на 50%
• Проводить обучение операторов — 60% отказов от неправильных настроек
• Использовать коррозионностойкую сталь 304/316L для увеличения срока службы

7. Заключение
Большинство отказов шнековых обезвоживателей осадка связано с тремя основными причинами: неправильная эксплуатация и дозирование химикатов; механический износ без регулярного обслуживания; и колебания качества поступающего осадка. Точная диагностика, стандартизированные процедуры ремонта и систематическое профилактическое обслуживание позволяют устранить более 90% частых неисправностей.

Для сложных механических деформаций и глубоких электрических проблем всегда привлекайте квалифицированных специалистов.
