Руководство по выбору шнекового обезвоживателя осадка: модели, затраты и эксплуатационные данные

Шнековый обезвоживатель осадка: практическое руководство по эффективному обезвоживанию без засоров

Утилизация осадка становится всё дороже. Муниципальные очистные, пищевые заводы, текстильные производства и животноводческие фермы — все они тратят всё больше на то, чтобы избавиться от отходов.

Традиционное оборудование для обезвоживания — сплошная головная боль. Ленточные прессы забиваются постоянно. Камерные фильтр-прессы требуют много ручного труда и работают циклами. Центрифуги жрут электричество и быстро изнашиваются. Ни одно из этих решений не облегчает жизнь операторам.

За последние десять лет шнековые обезвоживатели — особенно конструкции с наборными кольцами — серьёзно набрали обороты. Они заменили старое оборудование везде: от небольших контейнерных установок до крупных промышленных линий. Полевые испытания и исследования показывают, что правильно настроенный шнековый пресс может снизить расход полимера на 12–25%, сократить ежедневное обслуживание более чем на 70% и выдавать стабильный кек с содержанием твёрдых веществ 17–21% даже при круглосуточной работе.

В этом руководстве собраны данные из исследований MDPI, работ ETH Zurich и реальных案例ов с муниципальных станций. Мы разберём, как работают эти машины, что означают технические характеристики, как они сравниваются с другими вариантами и что происходит, когда вы устанавливаете их на реальном объекте. Если вы выбираете оборудование для нового проекта или пытаетесь исправить существующую линию обезвоживания — здесь вы найдёте полезную отправную точку.

Как работает шнековый обезвоживатель

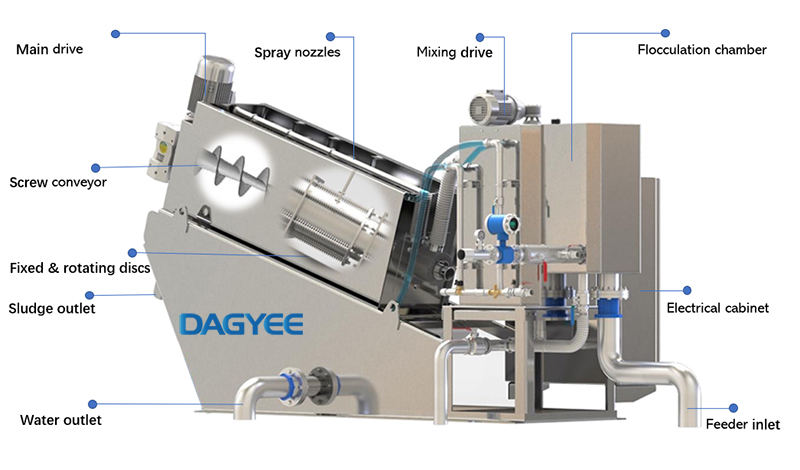

Шнековый обезвоживатель с наборными кольцами использует четыре основных узла: шнековый вал с переменным шагом, набор подвижных и неподвижных колец, регулируемую заднюю плиту и смесительную камеру для флокуляции. В отличие от ленточных прессов, которые полагаются на фильтровальную ткань, конструкция с кольцами использует зазоры между ними как фильтрующую среду. Это устраняет проблемы с забиванием, которые преследуют тканевые системы — особенно при работе с тонкими органическими осадками, такими как активный ил или пищевые отходы.

Шаг шнека постепенно уменьшается от загрузочного конца к разгрузочному. По мере движения флокулированного осадка вдоль вращающегося шнека доступное пространство сжимается, создавая давление, которое выжимает воду из хлопьев. Вода проходит через зазоры между кольцами, а твёрдые частицы продолжают движение к выходу. Задняя плита на выходе позволяет контролировать внутреннее сопротивление — затягивание увеличивает сухость кека, ослабление повышает производительность.

Четыре стадии процесса

1. Смешивание с флокулянтом: Полимер смешивается с поступающим осадком в камере. Хорошая флокуляция превращает разрозненные частицы в крупные, водопроницаемые хлопья. Плохая флокуляция, наоборот, резко повышает мутность и снижает эффективность обезвоживания примерно на 30%.
2. Гравитационное сгущение: Осадок поступает в переднюю часть шнековой камеры. Здесь отделяется значительное количество свободной воды до начала механического сжатия, что снижает нагрузку на остальную систему.
3. Сжатие шнеком: Уменьшающийся шаг шнека создаёт progressively повышающееся давление. Вода отводится через зазоры между кольцами по мере вращения шнека.
4. Выгрузка кека: Задняя плита задаёт финальный уровень сжатия, выжимая связанную воду и формируя сухой кек, готовый к вывозу, сжиганию или использованию на полях.

Почему это лучше альтернатив
Центрифуги разрушают хлопья высокой скоростью вращения, что увеличивает расход химикатов. Камерные прессы требуют постоянной промывки ткани и не могут работать без присмотра. Ленточные прессы склонны к забиванию и нуждаются в регулярном контроле.

Шнековые прессы работают на низкой скорости — обычно 10–35 об/мин — поэтому они не разрушают хлопья. Они самоочищаются и могут работать круглосуточно без присутствия оператора.

Основные технические характеристики

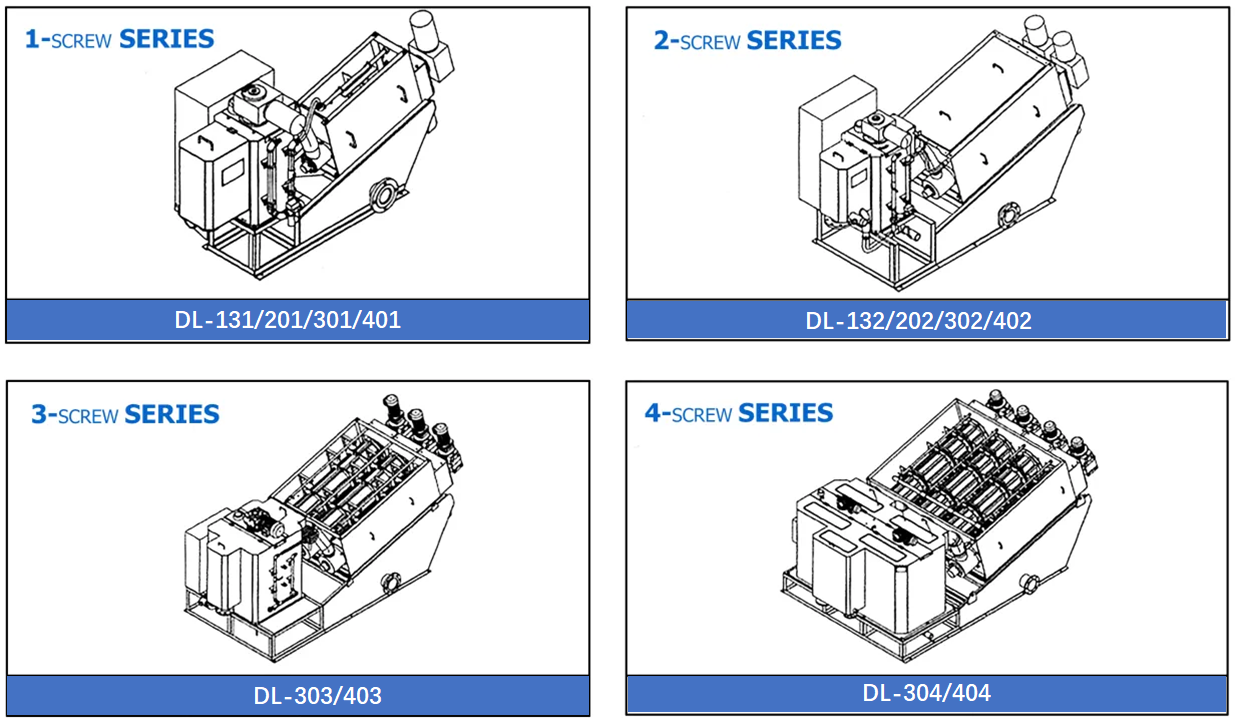

В таблице ниже приведены стандартные модели серии DL — именно их чаще всего можно встретить на муниципальных и промышленных объектах.

На что обратить внимание:

• Дозировка полимера в спецификациях рассчитана на средний органический активный ил. Для осадка животноводческих ферм потребуется на 15–30% больше полимера.
• Если содержание твёрдых веществ на входе опускается ниже 0,8%, настоятельно рекомендуется установить гравитационный сгуститель. Без этого эффективность обезвоживания будет нестабильной.
• Сухость кека зависит от согласованной настройки скорости шнека и заднего давления. Регулировка одного параметра не даст результата.

Сравнение с другим оборудованием

Какая модель для каких задач

Три параметра, которые реально влияют на результат
Данные исследований 2023 года показывают, что три переменных определяют разницу между хорошим и плохим обезвоживанием: скорость шнека, давление задней плиты и качество флокуляции. Многие операторы регулируют только один параметр и удивляются, почему результат нестабилен.
Скорость шнека
Работа на 10–20 об/мин увеличивает время пребывания осадка в зоне сжатия, что делает кек суше. Плата за это — снижение производительности. Для волокнистых осадков, таких как навоз, лучше держаться 12–18 об/мин, чтобы получить максимальную сухость. Для муниципальных станций, где важнее объём, 25–32 об/мин дают больше продукции — при этом теряется около 1–1,5% твёрдых веществ.

Важно: CFD-моделирование показывает, что скорости выше 35 об/мин создают турбулентность между кольцами, разрушают хлопья и увеличивают потери твёрдых веществ в фильтрате более чем на 28%. Если у вас нет сгустителя на входе — не разгоняйтесь так.

Давление на выходе
Задняя плита задаёт давление внутри камеры. Для типичного муниципального активного ила 5 кПа — хорошая отправная точка. Поднимите до 7–9 кПа — и получите +1–2% твёрдых веществ. Но мотор будет работать тяжелее, а кольца изнашиваться быстрее. Для абразивных осадков с песком или металлическими частицами длительная работа на высоком давлении может сократить срок службы колец примерно на 40%.

Концентрация и флокуляция
Если концентрация на входе падает ниже 1%, гравитационная зона не успевает удалить достаточно воды. Секция сжатия перегружается — и вы получаете мокрый, рыхлый кек. Если нет места для сгустителя, можно попробовать рециркуляцию части осадка обратно в смесительный бак.

Смешивание полимера тоже имеет значение. Плохое смешивание даёт хлопья разного размера, что вызывает колебания качества фильтрата. Система непрерывного разбавления и перемешивания — не опция, а необходимость для стабильной работы.

Реальный пример: муниципальная станция на 22 000 м³/сут
Этот случай взят из исследования Deswater 2022 года на станции мощностью около 22 000 м³ бытовых сточных вод в сутки. До модернизации там работали два ленточных пресса. Требовалось два полных сотрудника только для промывки ткани и ежедневных проверок. Расход электроэнергии составлял 1,7 кВт·ч на м³ осадка, расход полимера — 14,2 г на кг сухого вещества. Кек держался на уровне 14–16%, что требовало дополнительной сушки перед вывозом.

После перехода на шнековый пресс DL303 с автоматической системой дозирования полимера результаты изменились уже в первый месяц:

• Обслуживание: с двух полных сотрудников до частичной проверки — около 30 минут за смену.
• Расход электроэнергии упал до 0,92 кВт·ч/м³, экономия около $1 180 в месяц.
• Расход полимера снизился до 10,4 г/кг — сокращение на 27%.
• Кек стабилизировался на 18,8–20,2%, что исключило вторичную сушку и снизило вес отходов почти на 22%.
• Ни одного засора или аварийной остановки за 12 месяцев непрерывной работы.
• Руководитель станции отметил, что компактные размеры позволили установить оборудование внутри существующего здания — без новой стройки и дополнительных затрат. Экономия на строительстве составила около $18 000.

Простые настройки, которые не требуют вложений
Исследования ETH Zurich показывают, что несколько простых действий могут улучшить работу без покупки нового оборудования:

• Подбирайте полимер под осадок. Высокоорганический активный ил хорошо работает со среднеанионными полимерами. Волокнистый навоз требует более высокой молекулярной массы, чтобы хлопья выдерживали сдвиг в шнековой камере.
• Держите подачу стабильной. Резкие скачки или падения нарушают баланс флокуляции. Буферный бак сглаживает пики.
• Промывайте раз в смену. 5–10 минут чистой воды через фильтрат удаляют мелкие частицы, которые постепенно забивают зазоры между кольцами.
• Учитывайте сезон. Холодная вода замедляет растворение полимера и ослабляет хлопья. Зимой подогревайте бак полимера на 8–12°C и немного снижайте скорость шнека.
• Проверяйте кольца раз в квартал. Неравномерный износ увеличивает зазоры, и твёрдые частицы попадают в фильтрат. Замена изношенных колец восстанавливает эффективность.

Многие операоры упускают эти мелкие сезонные и режимные настройки. В результате они теряют 10–15% потенциальной эффективности, которую можно вернуть простыми действиями.

Подходит ли шнековый пресс для вашего проекта?

Шнековые обезвоживатели — особенно с наборными кольцами — закрывают реальную потребность предприятий в оборудовании, которое требует мало обслуживания, экономит энергию и работает непрерывно. По сравнению с ленточными прессами, центрифугами и камерными фильтрами, шнековый пресс выделяется конструкцией, устойчивой к забиванию, низкой потребностью в персонале и стабильным качеством кека.

От небольших контейнерных установок для удалённых площадок до крупных муниципальных станций — для каждой задачи найдётся подходящая модель. Таблицы и схемы в этом руководстве дают отправную точку для оценки оборудования.

Если вы сталкиваетесь с частыми забиваниями, высокими затратами на химикаты, большим объёмом обслуживания или ограниченным пространством — стоит обратить внимание на шнековый обезвоживатель. Наша команда может рассчитать производительность, подобрать параметры под ваш осадок и предложить план, ориентированный на нужную вам сухость кека. Свяжитесь с нами для индивидуального предложения с полным прогнозом затрат для вашего объекта.
