Как выбрать правильный полимерный препарат для вашего размера предприятия, не тратя деньги
Руководство по калибровке полимерной установки: получите нужную мощность и сохраните тысячи
Введение: неправильный размер стоит целое состояние
Размер вашей станции очистки сточных вод определяет объем осадка. Объем осадка определяет потребление полимера. А потребление полимера определяет ваши эксплуатационные расходы. Устройство подготовки полимеров часто упускается из виду людьми, но это ключ к контролю над расходами.
Если размер установлен слишком мало, то вы не сможете получить достаточно flocculant. Ваш шлам не будет очищаться должным образом. Flocs будет свободным, и влажность торта останется высокой.Слишком большой размер, и вы тратите капитал. Полимер слишком долго сидит в стареющем резервуаре, деградирует и теряет эффективность. Ты также теряешь электричество.
Не тратить деньги впустую не означает покупать дешевую единицу. Это значит купить тот, который подходит для вашего завода.
В данной статье дается разбивка размеров установки для подготовки полимеров по мощности установки. В конце концов, вы будете точно знать, какой размер вам нужен.
1. Что такое полимерный препарат?

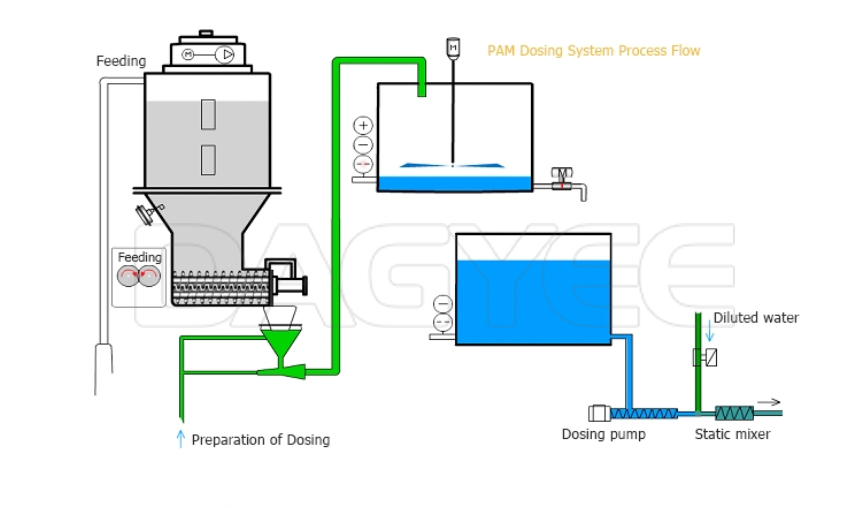

Полный блок подготовки полимеров обычно включает:
- система смачивания: воспитатель трубки вентури или смеситель для тщательного контакта с порошковой водой
- подготовительная цистерна: первоначальное смешивание полимера и воды
- стареющий бак: медленное движение, чтобы полностью активировать молекулярные цепи PAM, что требует от 45 до 60 минут
- резервуар для хранения: содержит готовое к использованию решение для непрерывной поставки
- система управления: PLC и HMI для полностью автоматической работы
Основной спецификациями является мощность подготовки, что означает, сколько литров полимерного раствора единица может производить в час, измеряемая в л в час.
2. Основные параметры калибровки
Перед калибровкой вы должны понять несколько ключевых чисел.
2.1 сколько вам действительно нужно мощности (литр в час)
Это число имеет наибольшее значение. Стандартные блоки работают от 200 л/ч до 10 000 л/ч.
Вот быстрый способ выяснить, что вам нужно. Всего три шага.
Шаг 1: выясните ваши сухие твердые вещества в час
Возьмите поток осадка в кубических метрах в час. Умножьте его на концентрацию осадка в килограммах на кубический метр. Это дает вам кг сухих твердых веществ в час.
Шаг 2: узнайте, сколько пэм вы используете в час
Принимать сухие твердые вещества в час от шага 1. Умножьте его на дозу пэм на тонну сухих твердых веществ. Это дает тебе кг пэм в час.
Шаг 3: узнайте, сколько раствора вам нужно в час
Возьмите пэм в час от шага 2. Разделите его на процент целевой концентрации. Это дает вам литр раствора в час.
Позвольте мне привести вам пример.
Скажи, что у тебя осадка 20 м/ч. Ваша концентрация осадка 20 г/л, то же самое, что и 20 кг/м. Ваша доза пэм составляет 5 кг на тонну сухих твердых веществ. Вы хотите работать с концентрацией 0,2%.
Во-первых, сухие твердые вещества в час = 20 ° 20 = 400 кг/ч.
Во-вторых, пэм в час = 400 граваций 5 граваций 1000 = 2 кг/ч.
В-третьих, раствор в час = 2 ÷ 0.2% = 1000 л/ч.
Так что вы бы посмотрели на DT1000. Такой размер подходит.
2.2 подготовительная концентрация
Типичная концентрация при подготовке пэм составляет от 0,1% до 0,5%. Большинство муниципальных предприятий используют от 0,2 до 0,3 процента.
Если концентрация слишком высока, у вас высокая вязкость, плохое смешивание, и риск блокировки линии.
2.3 время старения
Порошок пэм требует надлежащего старения, чтобы полностью активироваться, как правило, от 45 до 60 минут.
Если время старения слишком длинное, непрерывное измельчение разрушает полимерные цепи, снижая эффективность.
2.4 сухой порошок против эмульсии
Сухая порошковая пэм имеет преимущества более низкой транспортной стоимости и более длительный срок годности, но недостатки требуют старения и чувствительности к влаге. Это лучше для большинства муниципальных и промышленных предприятий.
Эмульсия PAM имеет преимущества в Том, что она готова к использованию без необходимости старения, но недостатки, связанные с более высокой стоимостью транспортировки и более коротким сроком годности. Он лучше всего подходит для небольших потоков и использования в чрезвычайных ситуациях.

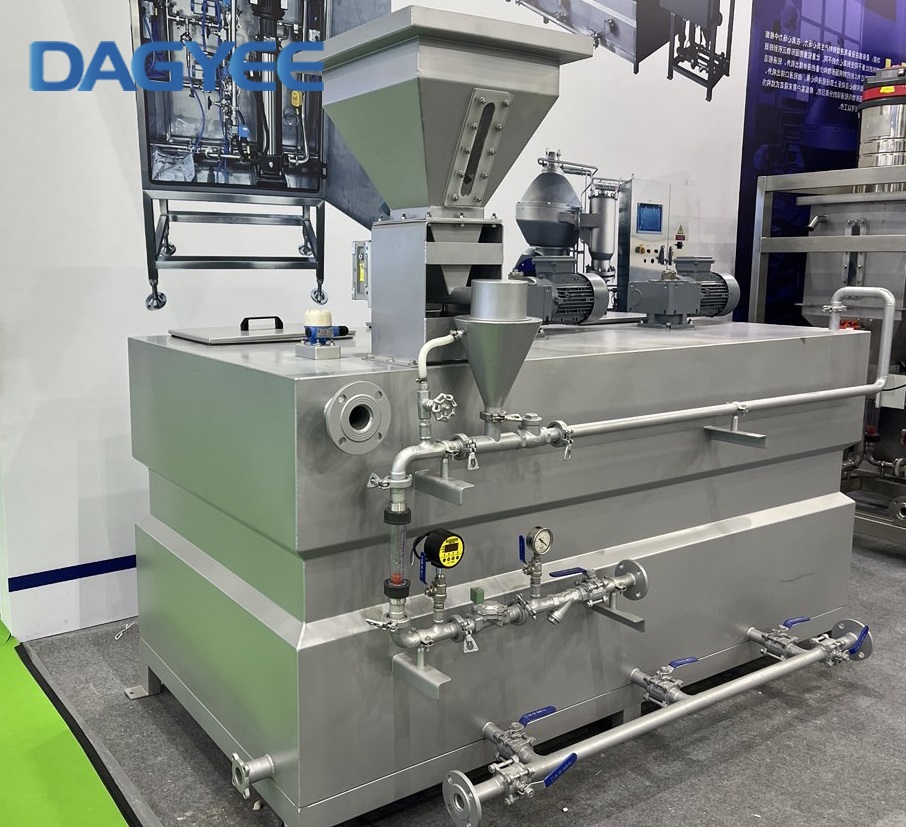

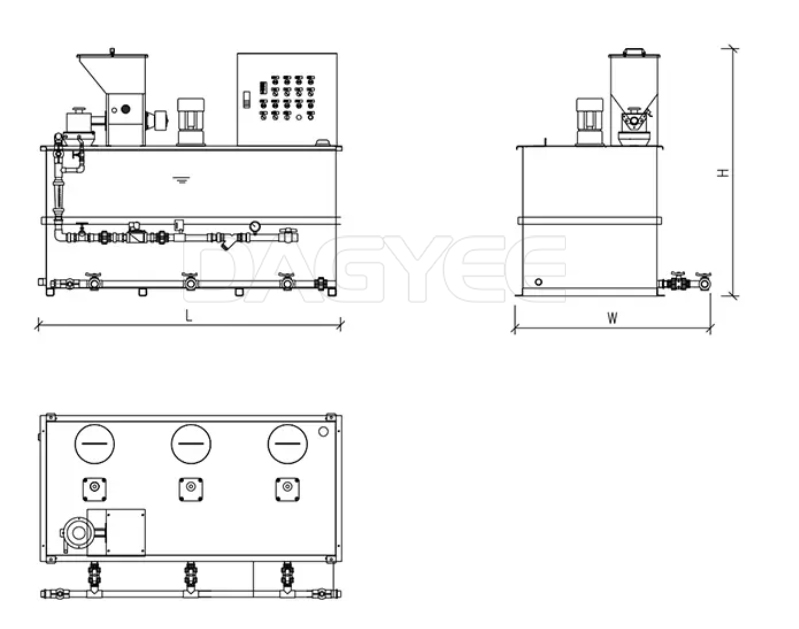

3. Технические характеристики установки подготовки полимеров DAGYEE
| Модель | Производительность (л/ч) | Габариты (мм) | Вес (кг) | Мощность (кВт) | Размер станции |
|---|---|---|---|---|---|
| DT300 | 300 | 1370×730×1450 | 350 | 0.92 | Лаборатория, пилотные испытания |
| DT500 | 500 | 1370×730×1450 | 350 | 0.92 | Малые очистные, малые промпарки |
| DT1000 | 1000 | 1800×950×1620 | 480 | 1.3 | Районные очистные, средние промпарки |
| DT2000 | 2000 | 2130×1120×1620 | 560 | 1.7 | Средние очистные, крупные промпарки |
| DT3000 | 3000 | 2450×1270×2000 | 790 | 2.4 | Городские очистные, крупные промпарки |
| DT4000 | 4000 | 2780×1440×2250 | 1050 | 3.2 | Крупные городские очистные |
| DT6000 | 6000 | 3100×1600×2650 | 1200 | 4.8 | Крупные городские очистные (основной + резервный) |
| DT10000 | 10000 | 3970×2040×2650 | 1450 | 6.4 | Очистные мега-масштаба, проекты водосборных бассейнов |

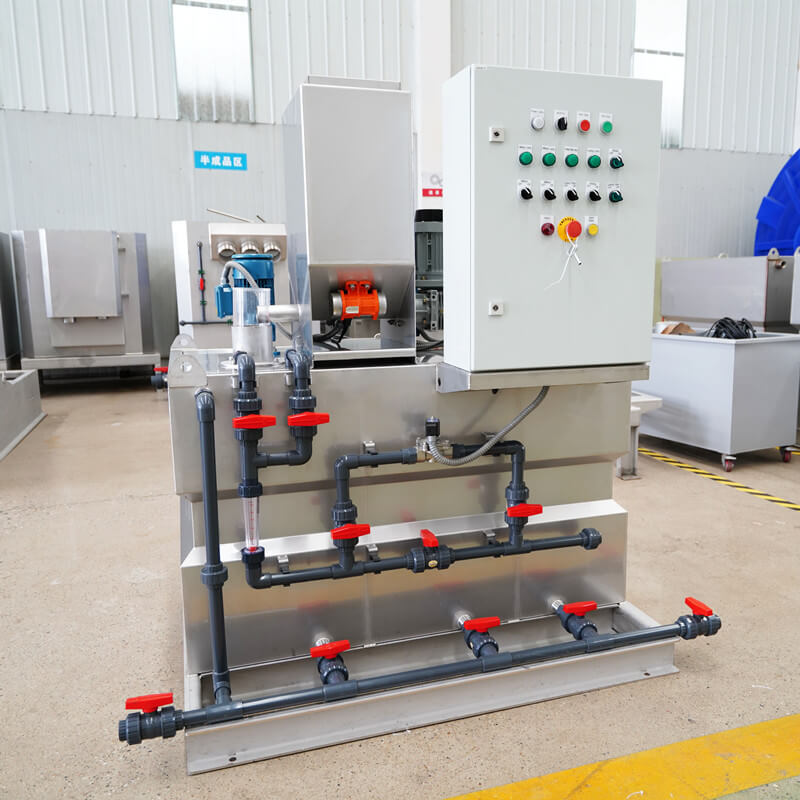

4.1 малые установки (производительность менее 5 000 кубических метров в день)
Типичные виды применения включают в себя поселковые WWTPs, небольшие промышленные Парки, а также предварительную промышленную обработку на месте.
Рекомендуемыми моделями являются DT300 или DT500.
| Параметр | DT300 | DT500 |
|---|---|---|
| Производительность | 300 л/ч | 500 л/ч |
| Габариты | 1370×730×1450 мм | 1370×730×1450 мм |
| Мощность | 0,92 кВт | 0,92 кВт |
| Вес | 350 кг | 350 кг |
- небольшие растения имеют низкое потребление полимеров, поэтому от 300 до 500 л в час, как правило, достаточно
- компактный след подходит для узких пространств
- выберите skid смонтированный дизайн для быстрой установки

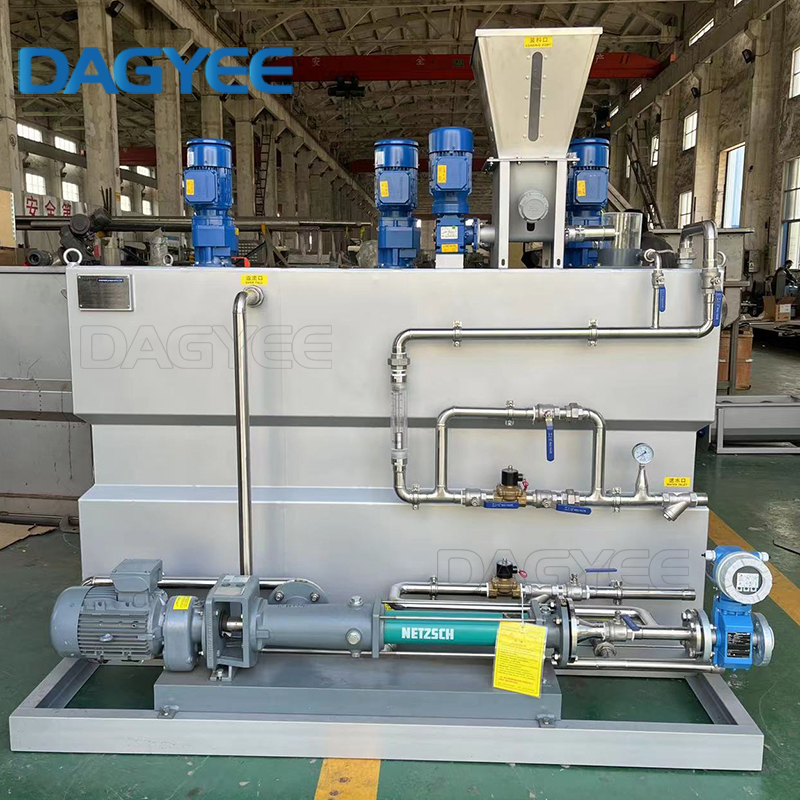

4.2 средние установки (производительность 5000-20 000 кубических метров в день)
| Parameter | DT1000 | DT2000 |
|---|---|---|
| Capacity | 1000 L/h | 2000 L/h |
| Dimensions | 1800×950×1620 mm | 2130×1120×1620 mm |
| Power | 1.3 kW | 1.7 kW |
| Weight | 480 kg | 560 kg |
Советы по калибровке:
- 1000 л в час удовлетворяет большинство средних потребностей растений
- выберите 2000 л в час, если у вас есть высокие твердые осадки или большое осушительное оборудование
- конструкция трех резервуаров обеспечивает надлежащее старение в течение 45-60 минут для максимальной полимерной активности

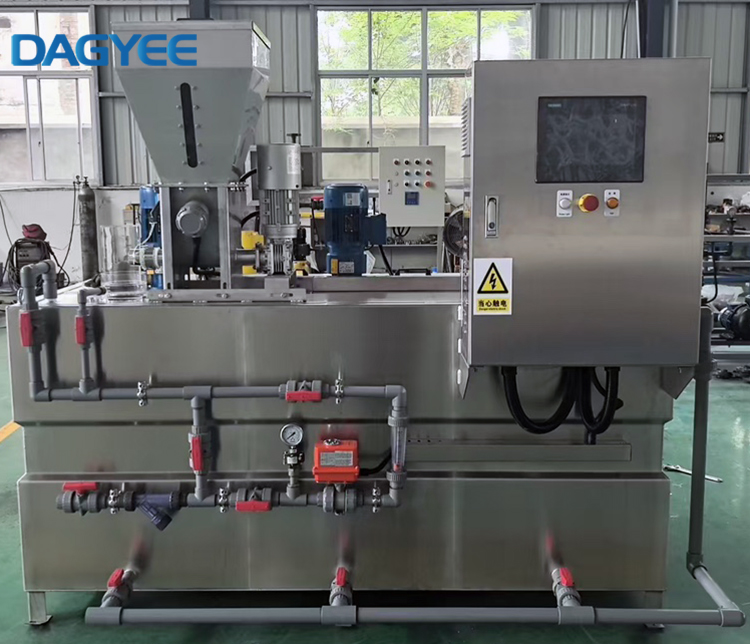

4.3 крупные установки (производительность 20 000-50 000 кубических метров в день)
| Parameter | DT3000 | DT4000 |
|---|---|---|
| Capacity | 3000 L/h | 4000 L/h |
| Dimensions | 2450×1270×2000 mm | 2780×1440×2250 mm |
| Power | 2.4 kW | 3.2 kW |
| Weight | 790 kg | 1050 kg |
- высокий ежедневный расход требует 3000 л в час или выше для непрерывного питания
- автоматический контроль ПЛК и HMI позволяет работать без присмотра
- рассмотреть возможность настройки дежурства и режима ожидания на 100 процентов рабочего времени

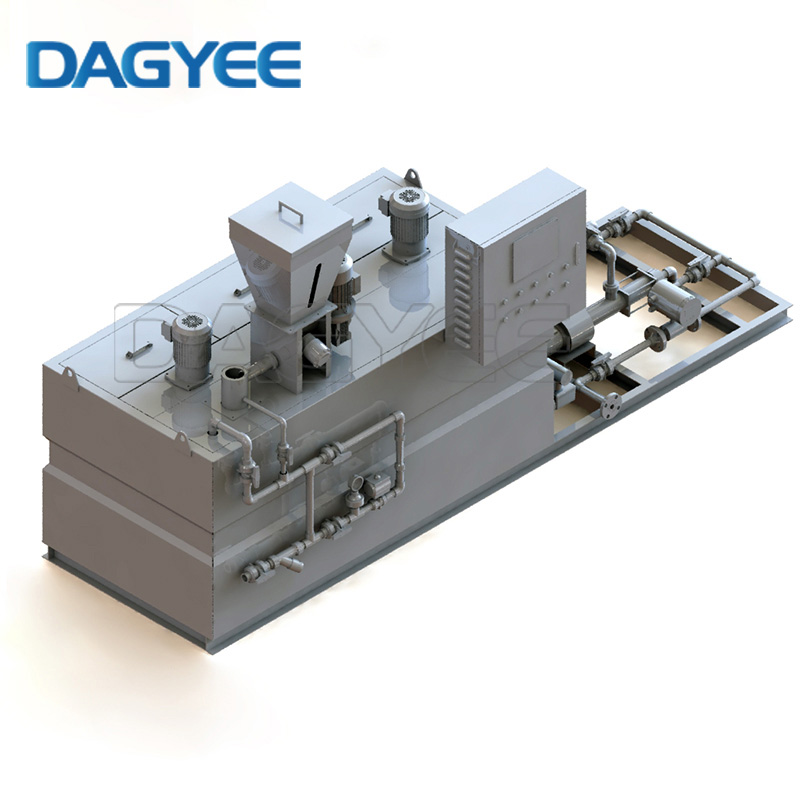

4.4 сверхкрупные установки (производительность более 50 000 кубических метров в день)
Рекомендуются модели DT6000, DT10000 или несколько единиц параллельно.
| Параметр | DT6000 | DT10000 |
|---|---|---|
| Производительность | 6000 л/ч | 10000 л/ч |
| Габариты | 3100×1600×2650 мм | 3970×2040×2650 мм |
| Мощность | 4,8 кВт | 6,4 кВт |
| Вес | 1200 кг | 1450 кг |
- более 6000 л/час, рассмотреть несколько единиц параллельно, а не Один крупногабаритный единицы
- параллельная конфигурация обеспечивает резервирование и легкое обслуживание
- система управления должна поддерживать удаленный мониторинг и интеграцию SCADA
- автоматическая очистка рекомендуется для сокращения ручного технического обслуживания
5. Сводная таблица калибровки
| Размер станции | Суточная производительность | Рекомендуемая модель | Производительность приготовления | Типовое применение |
|---|---|---|---|---|
| Малая | До 5 000 м³/сут | DT300 или DT500 | 300-500 л/ч | Поселковые ОС, малые промпарки |
| Средняя | 5 000-20 000 м³/сут | DT1000 или DT2000 | 1000-2000 л/ч | Районные ОС, средние промпарки |
| Крупная | 20 000-50 000 м³/сут | DT3000 или DT4000 | 3000-4000 л/ч | Городские ОС, крупные промпарки |
| Очень крупная | Свыше 50 000 м³/сут | DT6000 или DT10000 | 6000-10000 л/ч | Мега-ОС, проекты водосборных бассейнов |
6. Три распространенные ошибки калибровки
Ошибка 1: только глядя на емкость и игнорируя время старения
Некоторые установки заявляют о высокой производительности, но их резервуары малы. Пэм нужно 45-60 минут, чтобы нормально постареть. Если бак слишком мал, решение проходит слишком быстро. Полимерные цепи никогда полностью не открываются, и ваши палки в конечном итоге слабы.

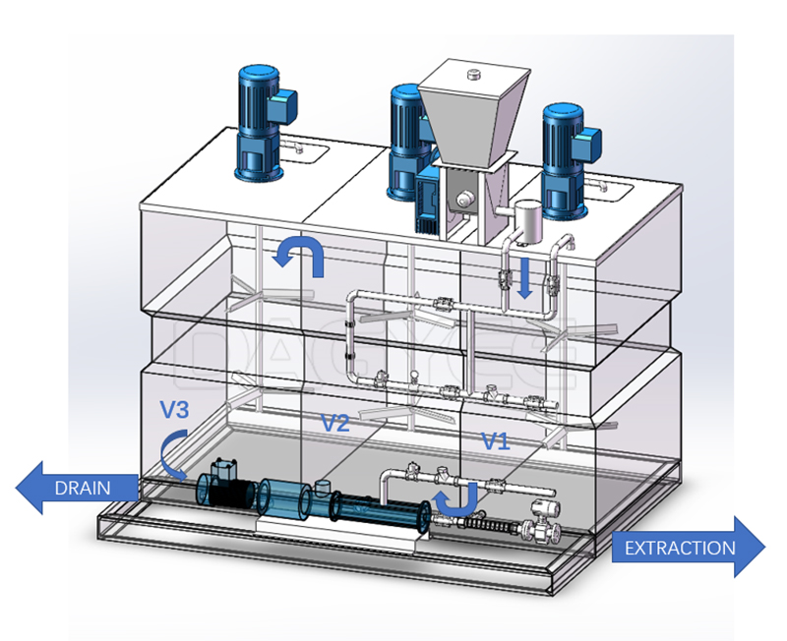

Даги использует три отдельных танка. Один для смешивания, Один для старения, и Один для хранения. Каждый этап делает свою работу. Стареющий бак дает полимеру необходимое время. Вот как вы получите хорошую флокуляции.
Ошибка 2: слишком большой размер просто для безопасности
Многие люди выбирают больше единиц, чем им нужно, потому что они беспокоятся о Том, что не хватает. Эта дополнительная емкость звучит безопасно, но это приходит с проблемами. Раствор находится в емкости для хранения в течение нескольких часов. Агитатор продолжает работать. Полимерные цепи медленно ломаются.
Вы в конечном итоге платить больше за оборудование и получать хуже производительность от вашего полимера.
Оставьте себе 20% - 30% разницы. С меня хватит. Чем больше, тем лучше. Правильный размер-вот что важно.
Ошибка 3: игнорирование разницы между сухим порохом и эмульсией
Сухое порошок и эмульсия выглядят одинаково, но ведут себя по-разному. Сухому пороху нужно больше времени, чтобы вымокнуть и стареть. Эмульсия быстрее. Прежде чем купить устройство, определите, какой тип вы будете использовать. Не каждый отдел справляется и с тем, и с другим.
Даги три танка сухого порошка работают как с сухим порохом, так и эмульсией. Просто измените несколько настроек при переключении. Не нужна другая машина.
Приборы подходят как для сухого порошка, так и для эмульсии. Просто настройте параметры.

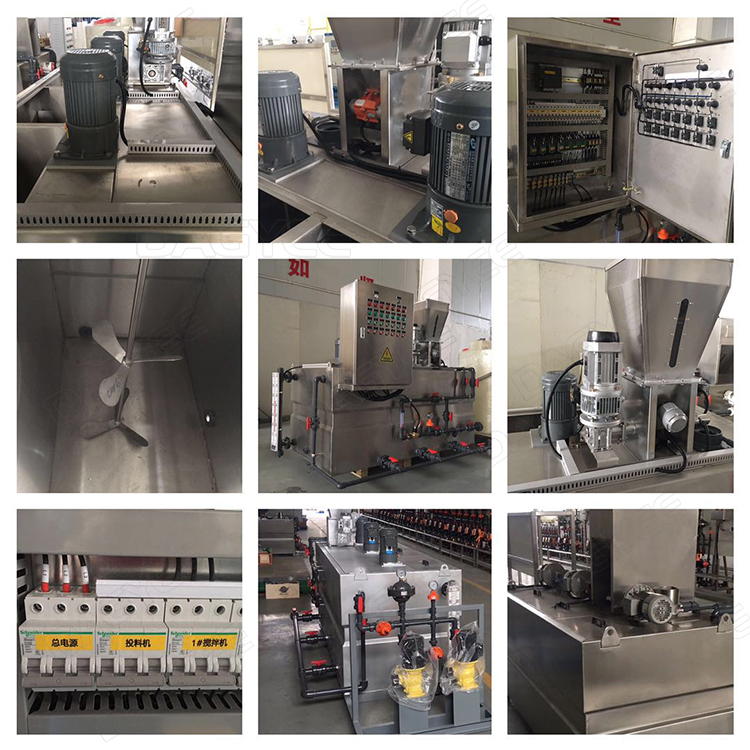

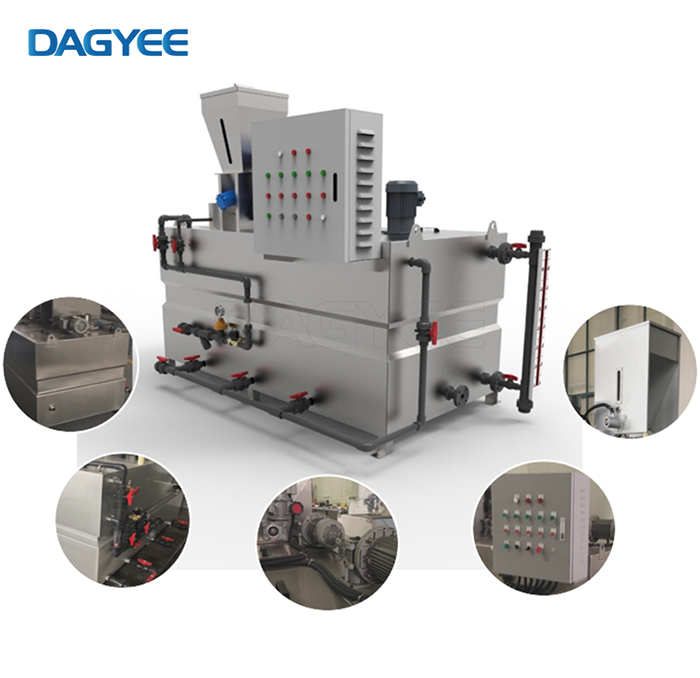

7. Основные преимущества установки подготовки полимеров DAGYEE
| Особенность | Преимущество |
|---|---|
| Трехкамерная конструкция | Приготовление, созревание и хранение обеспечивают 45-60 минут времени созревания для максимальной активности полимера |
| Антислеживающая конструкция | Нагретый конец шнека предотвращает слеживание от влаги; конический бункер с гладкими стенками предотвращает образование сводов |
| Полностью автоматический | Управление на ПЛК и сенсорной панели автоматически выполняет подачу, долив воды, смешивание и передачу |
| Точная концентрация | Скорость подачи и поток воды взаимосвязаны; концентрация остается в пределах плюс-минус 5 процентов |
| Прочная конструкция | Резервуары из HDPE или SS304, валы мешалок из SS316, шнек подачи из нержавеющей стали |
| Совместимость с сухим порошком и эмульсией | Один блок работает с обеими формами полимера с помощью простых настроек – |
| Готовность к удаленному управлению | Удаленное управление 4-20 мА поддерживает интеграцию со SCADA |
| Сигнал низкого уровня | Сигнал низкого уровня в баке хранения предотвращает нехватку полимера |
8. Контрольный перечень вопросов по ежедневному техническому обслуживанию
| Задача | Частота | Действие |
|---|---|---|
| Проверка бункера | Ежедневно | Проверить наличие слеживания; очистить внутренние стенки |
| Осмотр дозатора | Еженедельно | Разобрать и очистить шнек; удалить остатки |
| Осмотр смесителя | Еженедельно | Проверить форсунки и смесительную камеру; устранить засоры |
| Проверка уплотнений | Ежемесячно | Проверить уплотнения крышки бункера на износ |
| Полное обслуживание | Раз в квартал | Разобрать дозатор, смеситель, трубопроводы и клапаны |
| Очистка при остановке | При простое более 3 дней | Полностью опорожнить бункер от порошка |
9. Вывод: размер правильно, сэкономить деньги
Размер слишком маленький означает не достаточно полимера, плохое осушение, штрафы, и высокая влажность торта.
Слишком большие размеры означают более высокие капитальные затраты, деградацию полимеров и более высокие эксплуатационные затраты.
| Суточная производительность | Рекомендуемая модель |
|---|---|
| До 5 000 м³/сут | DT300 или DT500 |
| 5 000 - 20 000 м³/сут | DT1000 или DT2000 |
| 20 000 - 50 000 м³/сут | DT3000 или DT4000 |
| Свыше 50 000 м³/сут | DT6000, DT10000 или несколько установок |
Все еще не уверен, какой тебе нужен размер?
DAGYEE предлагает бесплатную консультацию по калибровке. Расскажите нам о мощности установки, характеристиках осадка и типе осушительного оборудования. Мы точно подсчитаем, что вам нужно.
Примечание: приведенные выше рекомендации по размеру основаны на общих обстоятельствах. Окончательный выбор должен учитывать ваши специфические характеристики сточных вод, свойства осадка, а также характеристики осушительного оборудования и т.д.
