ДАФ + пластинчатый отстойник: когда это работает, а когда нет

Комбинированный блок ДАФ + пластинчатый отстойник: один резервуар лучше двух отдельных систем?

В сфере водоочистки флотация и отстаивание — два самых распространённых метода разделения жидкость-твердое. Любой, кто работал в этой области, знает: выбор между ними зависит от характеристик воды — тяжёлые частицы оседают, лёгкие хлопья всплывают. Но на реальных объектах состав сточных вод редко бывает однородным. Здесь и плотные твёрдые частицы, и лёгкие взвеси, и масла — всё в одной воде. Используй только один метод — и решишь только половину проблемы.

Поэтому возникла идея: почему бы не поместить оба процесса в один резервуар?

Так появился комбинированный блок ДАФ + пластинчатый отстойник.

Но вопрос в том: действительно ли работает объединение двух процессов в одном оборудовании? Они дополняют друг друга или просто мешают? В этой статье разбираем технологию, смотрим реальные данные и помогаем понять, подходит ли такой подход для вашего проекта.

Для начала: флотация и отстаивание — принципиально разные процессы
Флотация и отстаивание — оба метода разделения жидкость-твердое, но их физические принципы совершенно разные.

Отстаивание работает за счёт гравитации. Частицы тяжелее воды оседают, если дать им достаточно времени. Пластинчатые отстойники используют наклонные пластины, чтобы сократить расстояние осаждения с метров до сантиметров, резко повышая эффективность. Отстаивание хорошо работает с плотными, крупными частицами.

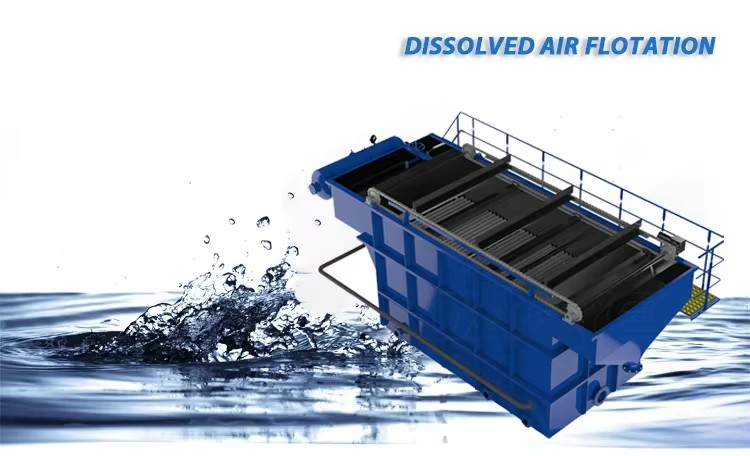

Флотация работает за счёт микропузырьков. Система растворённого воздуха насыщает воду воздухом под давлением, а затем резко сбрасывает давление, создавая миллионы крошечных пузырьков (20-50 микрон). Эти пузырьки прилипают к взвешенным частицам и каплям масла, поднимая их на поверхность, где скребок их удаляет. Флотация хороша для лёгких хлопьев и эмульгированных масел, которые не оседают.

Проблема в том, что большинство промышленных сточных вод — это смесь. В химических стоках есть и тяжёлые взвеси, и лёгкие масла. В сточных водах боен — и твёрдые остатки, и жиры. В пищевых стоках — частицы мякоти и жиры. Одностадийное отстаивание или флотация справляются только с частью нагрузки.

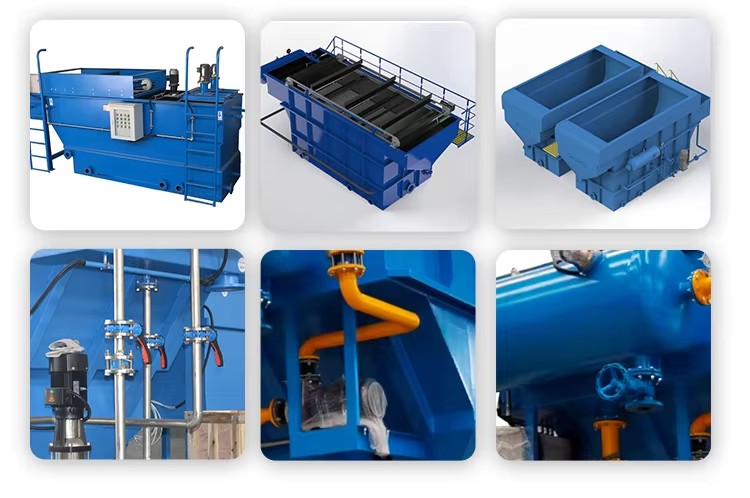

Как работает комбинированный блок: каждый процесс делает свою работу

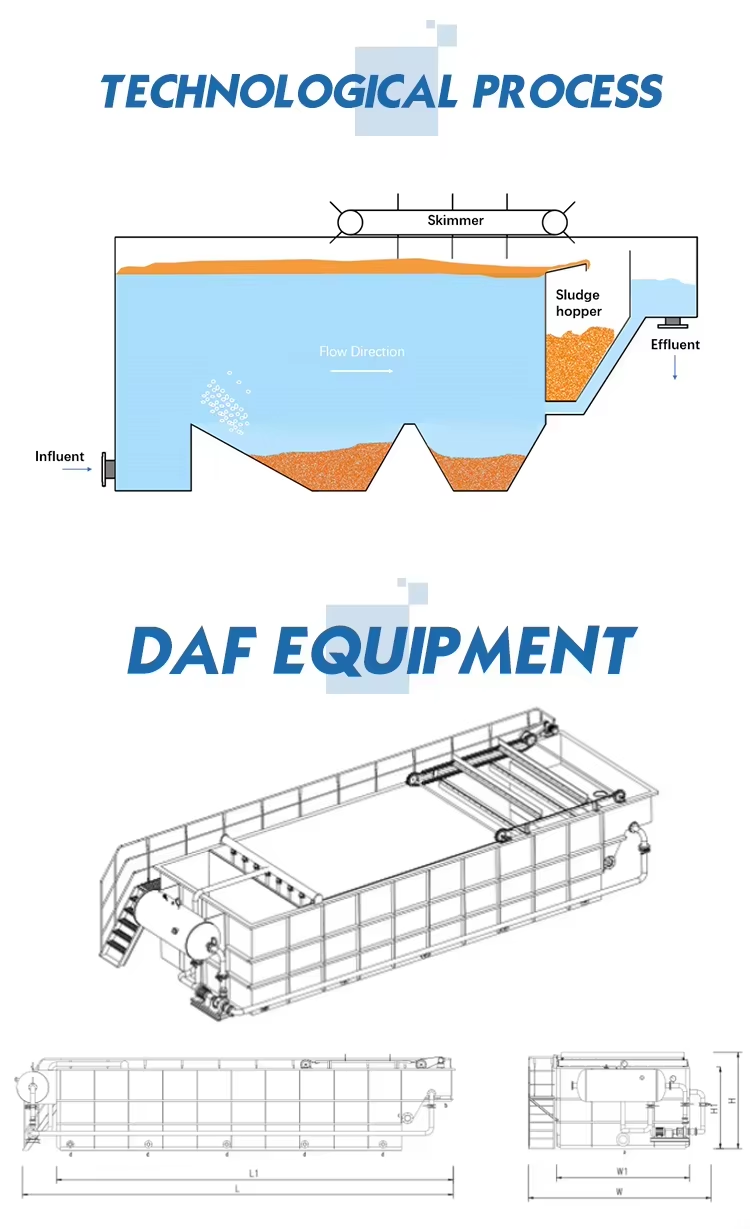

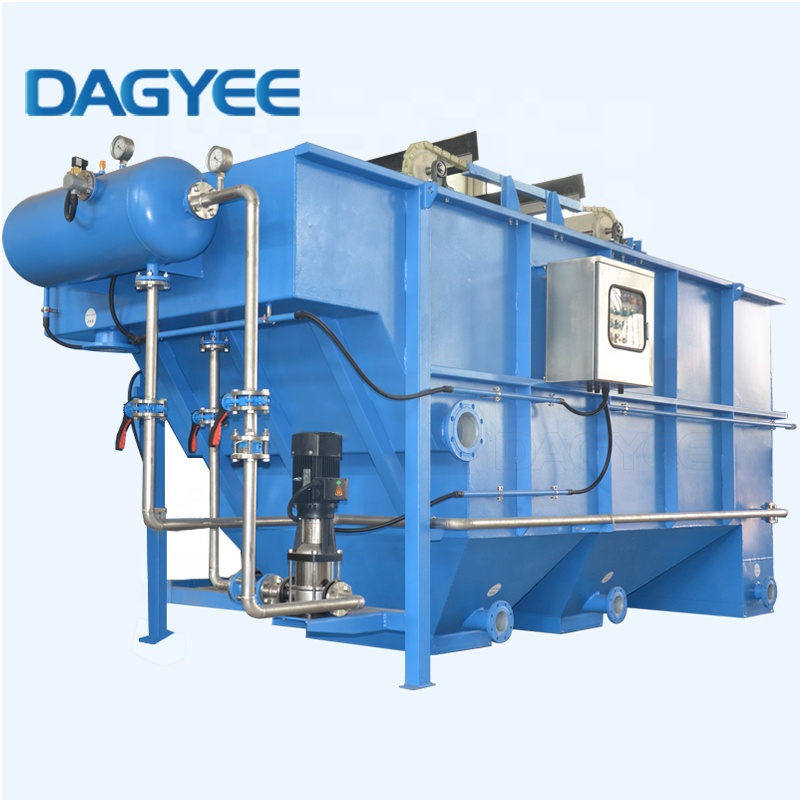

Логика конструкции комбинированного блока ДАФ + пластинчатый отстойник проста — он размещает зону пластинчатого отстаивания и зону флотации в одном резервуаре. Сточная вода сначала проходит отстаивание, затем флотацию.

Вот как это работает на практике:

Этап 1 — Пластинчатое отстаивание: Вода поступает в зону отстаивания, обычно оснащённую пластинами, наклонёнными под углом 45-60 градусов ко дну, что позволяет шламу сползать по ним в сборный бункер. Этот этап удаляет тяжёлые частицы — песок, гидроксиды металлов, крупные хлопья. В большинстве случаев это основная часть всех взвешенных веществ.

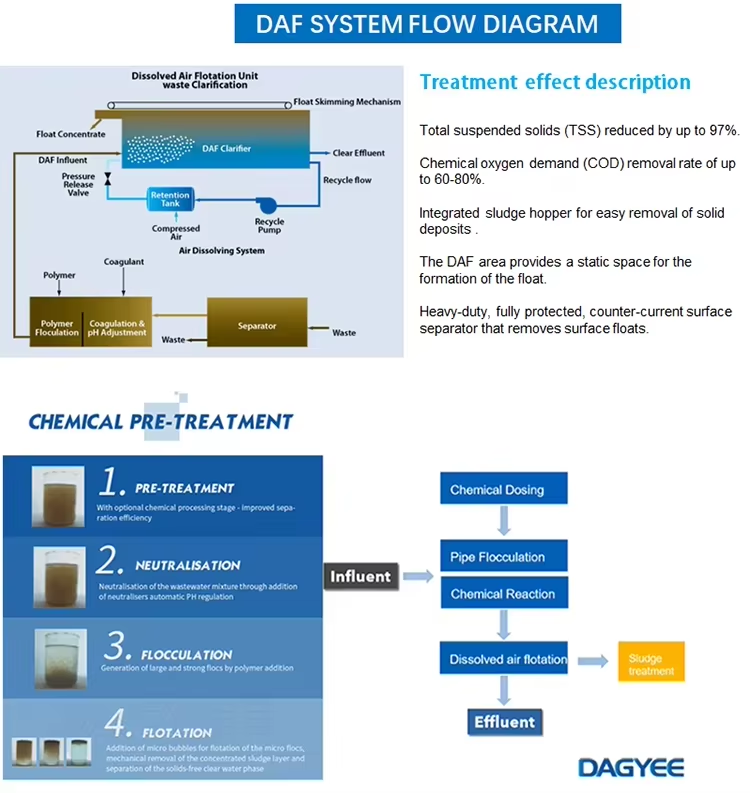

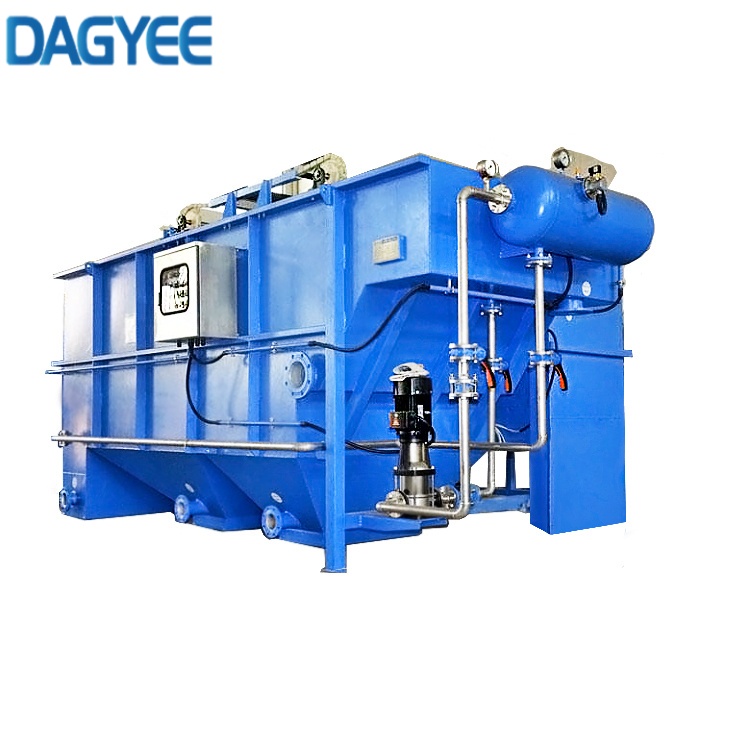

Этап 2 — Флотация (ДАФ): Осветлённая вода из зоны отстаивания поступает в зону флотации. Вода под давлением (0,3-0,5 МПа), насыщенная растворённым воздухом, резко сбрасывает давление через редукционный клапан, генерируя пузырьки 20-50 микрон. Эти пузырьки прилипают к лёгким твёрдым частицам и эмульгированным маслам, поднимая их на поверхность, где скребок их удаляет.

Один метод осаждает, другой флотирует. Два процесса, нацеленных на разные типы загрязнителей. Они не мешают друг другу.

Реальные данные: что говорят цифры
Основное преимущество комбинированной конструкции — взаимодополняемость процессов: флотация удаляет то, что не улавливает отстаивание (лёгкие взвеси и масла), а отстаивание справляется с тем, что не может флотация (тяжёлые частицы). Совместная эффективность значительно выше, чем у каждого процесса по отдельности.

Вот что показывают цифры:

Общая эффективность удаления: Комбинированные блоки ДАФ + отстойник обычно достигают 90-99,5% удаления взвешенных веществ, ≥90% удаления масел и жиров и 65-90% удаления ХПК. Эти показатели стабильно выше, чем у отстаивания или флотации по отдельности.

Гидравлическое время пребывания: Комбинированные блоки обычно работают при 15-30 минутах, а высокоэффективные модели могут работать при 3-5 минутах. Обычные отстойники работают часами. Выигрыш в эффективности весьма существенный.

Энергопотребление: Энергопотребление комбинированных блоков обычно в 8-10 раз ниже, чем у обычных систем ДАФ. Почему? Две причины: компактная конструкция исключает промежуточные насосы и потери в трубопроводах, а сам насос рециркуляции маломощный — для установки производительностью 5-50 м³/ч мощность насоса составляет всего 0,75-2,2 кВт.

Реальный пример из нефтяной отрасли: Компания CNOOC провела 10-дневные полевые испытания на установке подготовки пластовой воды в Бохайском заливе с использованием комбинированного блока «коагуляция-гидроциклон-флотация». При производительности 5 м³/ч установка достигла 91,2% удаления нефти (примерно на 5% выше, чем у обычной ДАФ) и 86,2% удаления взвешенных веществ (примерно на 8% выше). Это более сложный блок с дополнительными механизмами разделения, но принцип тот же — несколько механизмов разделения вместе работают лучше, чем любой отдельный процесс.

Где комбинированный блок наиболее эффективен?
Исходя из текущего рыночного применения, комбинированные блоки ДАФ + отстойник чаще всего используются в следующих сценариях:

Предварительная очистка промышленных сточных вод: Нефтехимия, машиностроение, пищевая промышленность, текстиль, печать и крашение, сточные воды боен — основные области применения. Все эти стоки имеют общую черту — сложный состав с наличием и тяжёлых, и лёгких взвешенных частиц. Одностадийные системы не дают достаточного эффекта.

Очистка маслосодержащих стоков: Эффективность удаления масел может достигать более 90%. Сточные воды буровых установок, нефтеперерабатывающих заводов и охлаждающие жидкости машиностроительных производств содержат масла, которые отстаивание не удаляет — здесь нужна флотация.

Реконструкция и модернизация: Комбинированные блоки занимают примерно на 40% меньше площади, чем раздельные системы. Они могут быть установлены в существующих помещениях без дополнительного выкупа земли.

Аварийная и мобильная очистка: Установки на шасси могут быть быстро развёрнуты для очистки чёрных водотоков и аварийной очистки рек.

На что обратить внимание при выборе комбинированного блока
У комбинированных блоков есть явные преимущества, но они не являются универсальным решением. Вот несколько моментов, которые стоит обдумать перед принятием решения:

1. Концентрация на входе имеет значение. Входящие взвешенные вещества обычно должны находиться в диапазоне 500-5000 мг/л. При слишком высокой концентрации перегружаются и зона отстаивания, и зона флотации, а эффективность падает.

2. Дозирование реагентов требует тщательной настройки. И отстаивание, и флотация требуют коагулянтов (обычно ПАХ) и флокулянтов (ПАА). Но оптимальные условия дозирования для двух процессов различаются. Хотя комбинированный блок объединяет оба процесса, точки ввода реагентов и их дозировка должны быть оптимизированы под ваше конкретное качество воды — нельзя просто установить и забыть.

3. Удаление шлама и пены нельзя игнорировать. Пена из зоны флотации и шлам из зоны отстаивания требуют регулярного удаления. Пена, которая слишком долго находится на поверхности, влияет на эффективность флотации. Шлам, накапливающийся в бункере, уменьшает полезный объём.

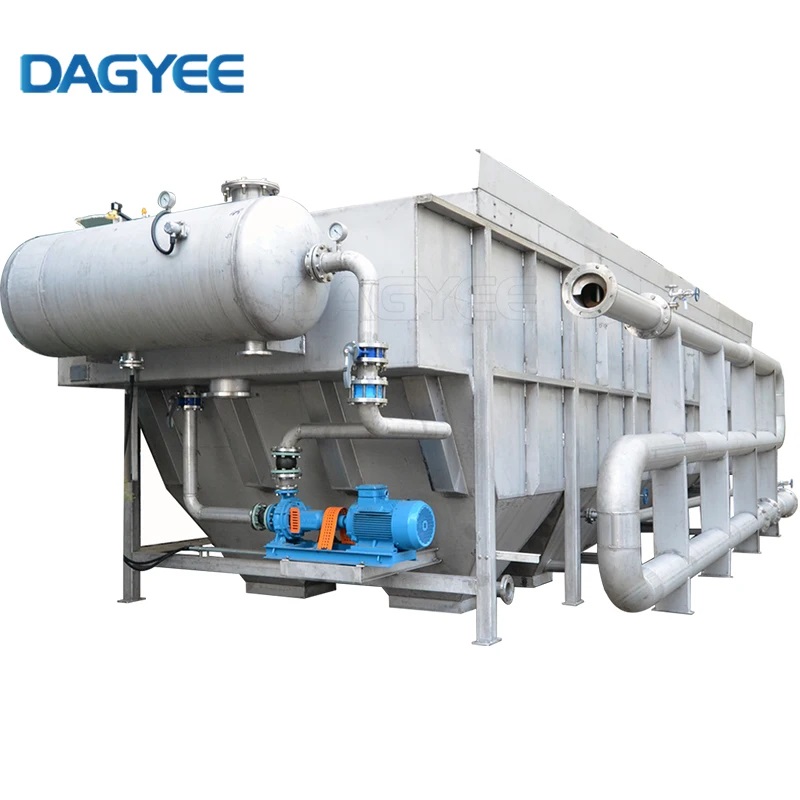

4. Выбор материала зависит от сточных вод. Углеродистая сталь с антикоррозионным покрытием подходит для большинства применений. Нержавеющая сталь (SS304 или SS316L) рекомендуется для агрессивных сточных вод, содержащих смолы, сильные кислоты или химически активные вещества.

Комбинированный vs. раздельные системы: плюсы и минусы
Вот прямое сравнение, которое поможет вам понять, подходит ли комбинированный блок для вашего проекта.

Преимущества комбинированного блока:

1. Меньшая занимаемая площадь. Комбинированные блоки обычно занимают на 40-60% меньше места, чем раздельные системы. Если у вас ограничено пространство — что часто бывает на действующих предприятиях или при реконструкции — это серьёзный плюс.

2. Меньшие капитальные затраты. Один резервуар вместо двух означает меньше строительных работ и более низкие затраты.

3. Проще эксплуатация. Комбинированные блоки обычно оснащены системами управления на базе ПЛК, которые после наладки работают в автоматическом режиме — не требуется постоянно присутствующий оператор.

Недостатки комбинированного блока:

1. Ограниченный доступ для обслуживания. Компактная конструкция означает, что пластины, система растворённого воздуха и скребковый механизм сжаты в одном резервуаре. Когда что-то выходит из строя, добраться до неё сложнее, чем в раздельной системе.

2. Меньшая гибкость. В раздельной системе вы можете регулировать отстойник и флотатор независимо. В комбинированном блоке возможностей для точной настройки меньше.

Суть
Объединение ДАФ и пластинчатого отстойника в одном блоке — это не компромисс, а реальное достижение эффекта 1+1>2. Отстаивание делает свою работу с тяжёлыми частицами. Флотация делает свою работу с лёгкими частицами и маслами. Два взаимодополняющих механизма вместе дают лучший результат, чем любой процесс по отдельности.

Но это не универсальное решение. Оно работает лучше всего, когда концентрация на входе умеренная (500-5000 мг/л взвешенных веществ), когда сточные воды содержат как тяжёлые, так и лёгкие взвеси, когда площадь ограничена, а эксплуатационный и обслуживающий персонал будет следить за графиками очистки и дозированием реагентов.

Оборудование настолько хорошо, насколько хорошо его эксплуатирует оператор. 30% — конструкция, 70% — эксплуатация и обслуживание.
