Руководство по выбору барабанного сетчатого фильтра: как подобрать модель для вашей отрасли

Барабанный сетчатый фильтр с внешним питанием: надежное решение для разделения жидкость-твердое

В очистке воды и сточных вод разделение жидкость-твердое является фундаментальным процессом, который напрямую влияет на эффективность последующих этапов обработки. Среди различных доступных технологий разделения барабанный сетчатый фильтр с внешним питанием выделяется высокой эффективностью разделения, низким энергопотреблением и адаптируемостью к муниципальным и промышленным применениям. Как производитель водоочистного оборудования, DAGYEE предлагает барабанные фильтры с прочной конструкцией, проверенной технологией и возможностями кастомизации для решения сложных задач разделения. Эта статья охватывает принцип работы, ключевые особенности, сценарии применения и технические характеристики, помогая понять, почему это оборудование пользуется доверием инженеров и операторов по всему миру.

Что такое барабанный сетчатый фильтр с внешним питанием?

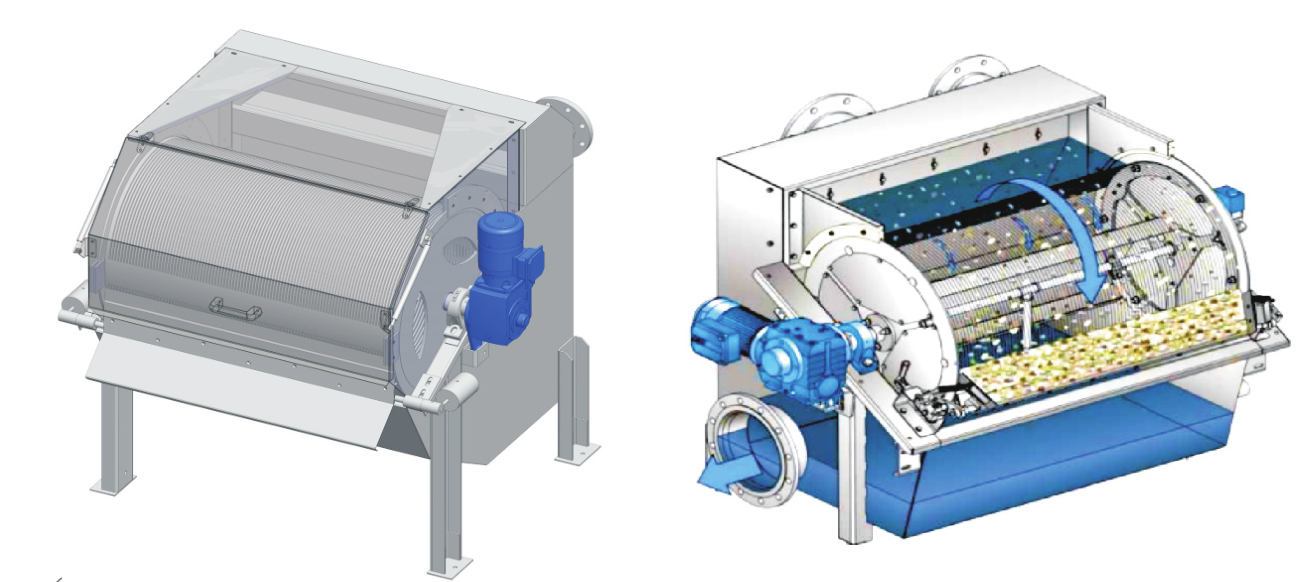

Барабанный сетчатый фильтр с внешним питанием — это устройство тонкой фильтрации, предназначенное для удаления взвешенных твердых частиц из потоков жидкости путем пропускания жидкости через перфорированную или тканую сетчатую поверхность барабана. В отличие от конструкций с внутренним питанием — где жидкость поступает внутрь барабана — конфигурация с внешним питанием направляет поступающую жидкость на внешнюю поверхность вращающегося барабана.

По мере медленного вращения барабана жидкость проходит через фильтрующую сетку, а твердые частицы задерживаются на внешней поверхности. Вращательное движение переносит захваченные твердые частицы к разгрузочному концу, где они удаляются скребком, щеткой или системой распыления — обеспечивая непрерывную автоматическую работу с минимальным участием оператора.

Ключевое преимущество конструкции с внешним питанием — беспрепятственная выгрузка твердых частиц и снижение риска забивания. Поскольку твердые частицы накапливаются снаружи, они легко удаляются без накопления внутри барабана, что делает этот фильтр идеальным для потоков с высоким содержанием твердых веществ, таких как муниципальные сточные воды, пищевые стоки и промышленные сточные воды.

Ключевые конструктивные особенности барабанного фильтра DAGYEE с внешним питанием

Барабанный сетчатый фильтр DAGYEE с внешним питанием разработан для решения распространенных проблем традиционного фильтрующего оборудования — частого забивания, высоких затрат на обслуживание и нестабильной эффективности разделения. Ниже приведены особенности, которые выделяют наш фильтр:

1. Конструкция из нержавеющей стали для коррозионной стойкости
Все критические компоненты — включая барабан, раму и внутренние детали — изготовлены из нержавеющей стали 304 или 316L (возможна кастомизация в зависимости от применения). Такой выбор материала обеспечивает отличную стойкость к коррозии, истиранию и химическому воздействию, что делает фильтр из нержавеющей стали подходящим для агрессивных сред, таких как кислые или щелочные промышленные стоки и обработка соленой воды. Гладкая полированная поверхность также предотвращает прилипание твердых частиц к барабану, снижая частоту очистки и продлевая срок службы.

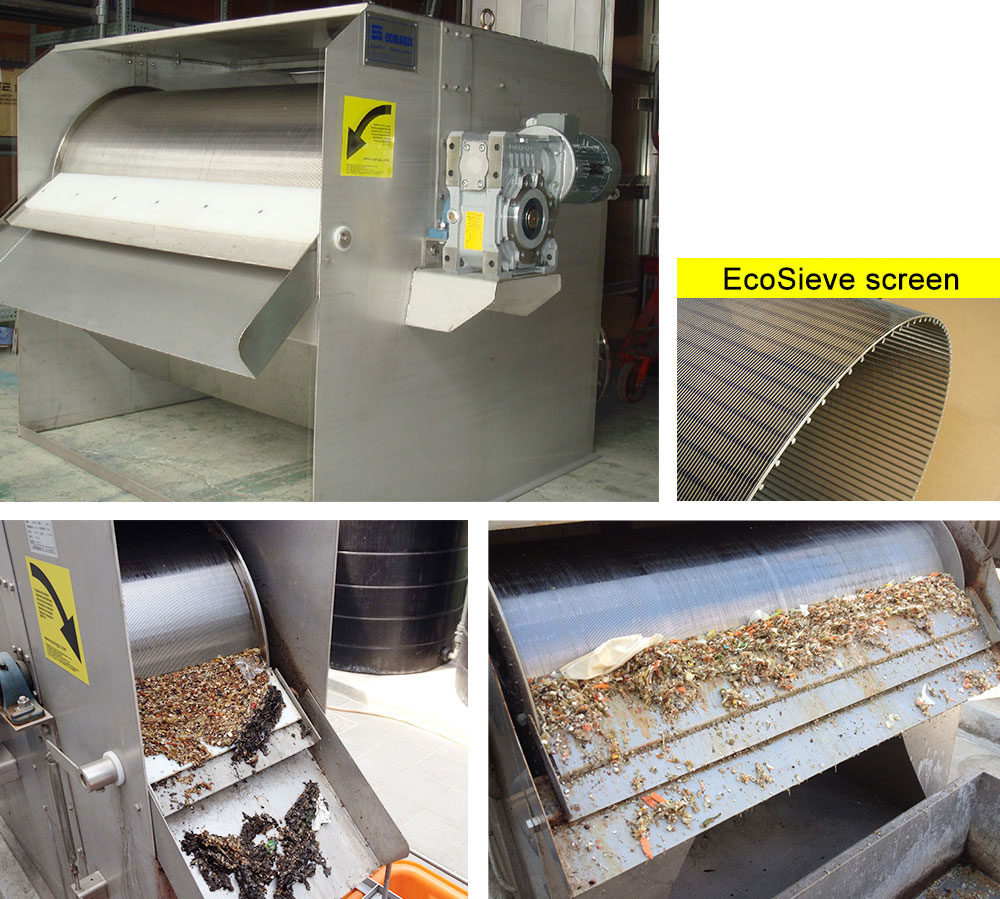

2. Настраиваемая фильтрующая сетка для универсального разделения
Фильтрующая сетка — это сердце процесса разделения. DAGYEE предлагает настраиваемые размеры ячеек от 20 до 500 микрон (или отверстия перфорированных пластин от 0,5 до 10 мм) для удовлетворения конкретных требований применения. Размер ячейки напрямую влияет на эффективность улавливания — меньшие ячейки улавливают более мелкие твердые частицы, но требуют более частой очистки, в то время как более крупные ячейки работают с высокими расходами с меньшим обслуживанием.

Примеры выбора сетки:

Муниципальные сточные воды: сетка 1–3 мм для удаления тряпок, пластика и крупных взвешенных частиц
Пищевая промышленность (соки, молочные продукты): сетка 50–100 микрон для отделения мякоти и пищевых остатков
Промышленные сточные воды (текстиль, бумага): сетка 200–300 микрон для улавливания волокон и частиц

Сетка натянута вокруг барабана для предотвращения провисания или деформации во время работы, обеспечивая стабильную эффективность разделения.

3. Низкая скорость вращения для энергоэффективности и тихой работы
Барабанный фильтр DAGYEE с внешним питанием работает при скорости вращения 0,5–5 об/мин — значительно ниже, чем у традиционного фильтрующего оборудования. Такая низкая скорость обеспечивает два ключевых преимущества:

Экономия энергии: Малый высокоэффективный двигатель потребляет всего 0,75–5,5 кВт, снижая эксплуатационные расходы до 30% по сравнению с высокоскоростными альтернативами.
Тихая работа: Низкая скорость вращения минимизирует механический шум (ниже 65 дБ), что делает оборудование пригодным для установки в городских или чувствительных к шуму зонах.

4. Автоматическая система очистки для непрерывной работы
Для предотвращения забивания сетки и поддержания эффективности разделения барабанный фильтр DAGYEE с внешним питанием оснащен встроенной системой высоконапорной распылительной очистки (опционально) или механической щеточной системой.

Система распыления использует воду под давлением (1–3 бар) для промывки сетки изнутри наружу, удаляя захваченные твердые частицы в сборный бункер.

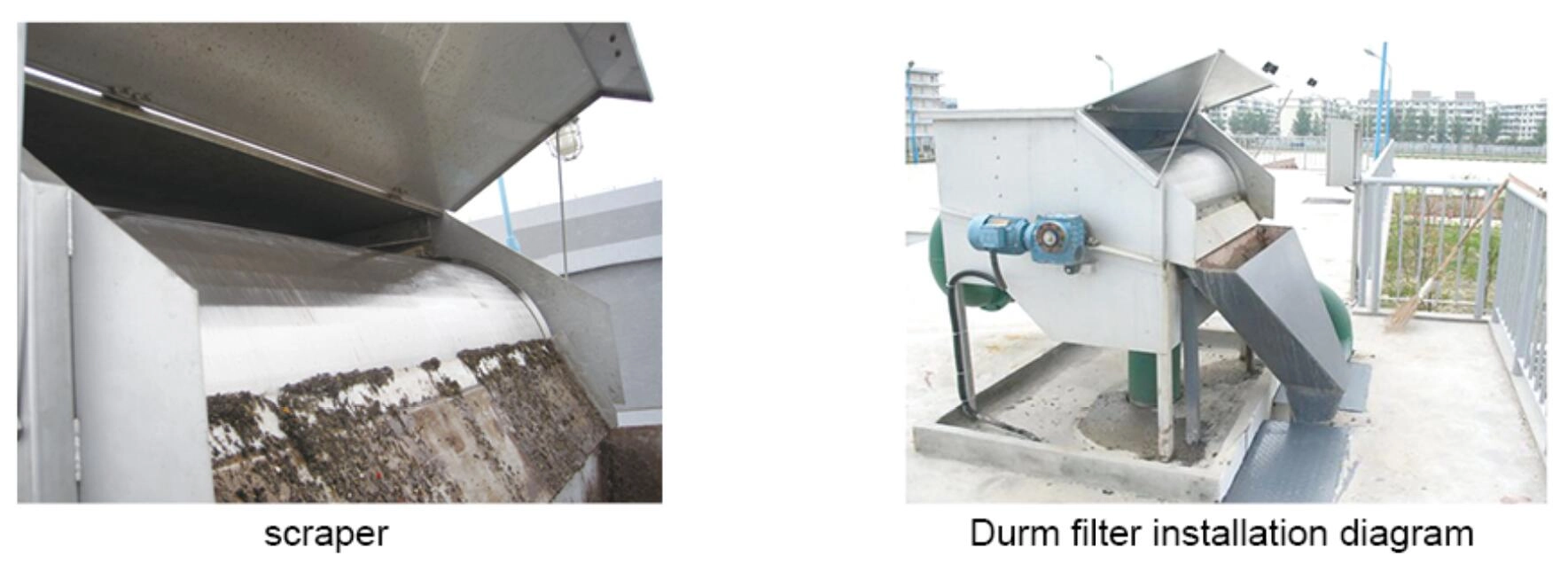

Щеточная система оснащена нейлоновой или стальной щеткой, которая вращается в контакте с поверхностью барабана, непрерывно соскабливая твердые частицы.

Обе системы полностью автоматизированы и могут быть запрограммированы на работу через заданные интервалы — исключая ручную очистку и обеспечивая бесперебойную работу 24/7.

5. Модульная и компактная конструкция для легкого монтажа
Барабанный фильтр DAGYEE с внешним питанием имеет модульную конструкцию на салазках, которая упрощает транспортировку, монтаж и обслуживание. Компактная площадь позволяет установить оборудование в ограниченных пространствах, таких как существующие очистные сооружения или мобильные установки водоподготовки. Оборудование предварительно собирается и тестируется на заводе, сокращая время монтажа на площадке до 24 часов. Фланцевые соединения для подачи, отвода воды и выгрузки твердых частиц обеспечивают бесшовную интеграцию с существующими трубопроводными системами.

Применение и пропускная способность по отраслям

Универсальность барабанного фильтра DAGYEE с внешним питанием делает его пригодным для широкого спектра применений в очистке воды и сточных вод в различных отраслях. В таблице ниже приведены типовые значения пропускной способности для различных размеров щелей и моделей:

Стандартная пропускная способность

Барабанный сетчатый фильтр с внешним питанием — расход по отраслям и моделям

Отрасль	Щель (мм)	Расход (м³/ч) по модели
Отрасль	Щель (мм)	03/300	06/400	06/700	06/1000	06/1300	06/1600	06/2000	08/2000	08/2500
Бумажная промышленность	0,5	6	20	40	60	80	100	130	190	225
Бойня	0,75	4	15	30	45	60	75	95	130	160
Рыбопереработка	0,75	5	17	35	50	70	90	110	140	170
Мясопереработка	1,0	6	20	40	60	80	100	130	190	240
Мясопереработка	1,5	8	25	50	75	100	125	150	220	240
Переработка овощей	1,0	12	40	75	110	150	180	220	330	400

Примечание: Расходы являются типовыми значениями, основанными на испытаниях с чистой водой. Фактическая производительность может варьироваться в зависимости от загрузки твердыми частицами, распределения частиц по размерам и условий эксплуатации. Обратитесь в DAGYEE для расчета под конкретное применение.

Руководство по выбору модели

Барабанный сетчатый фильтр с внешним питанием — выбор модели по расходу

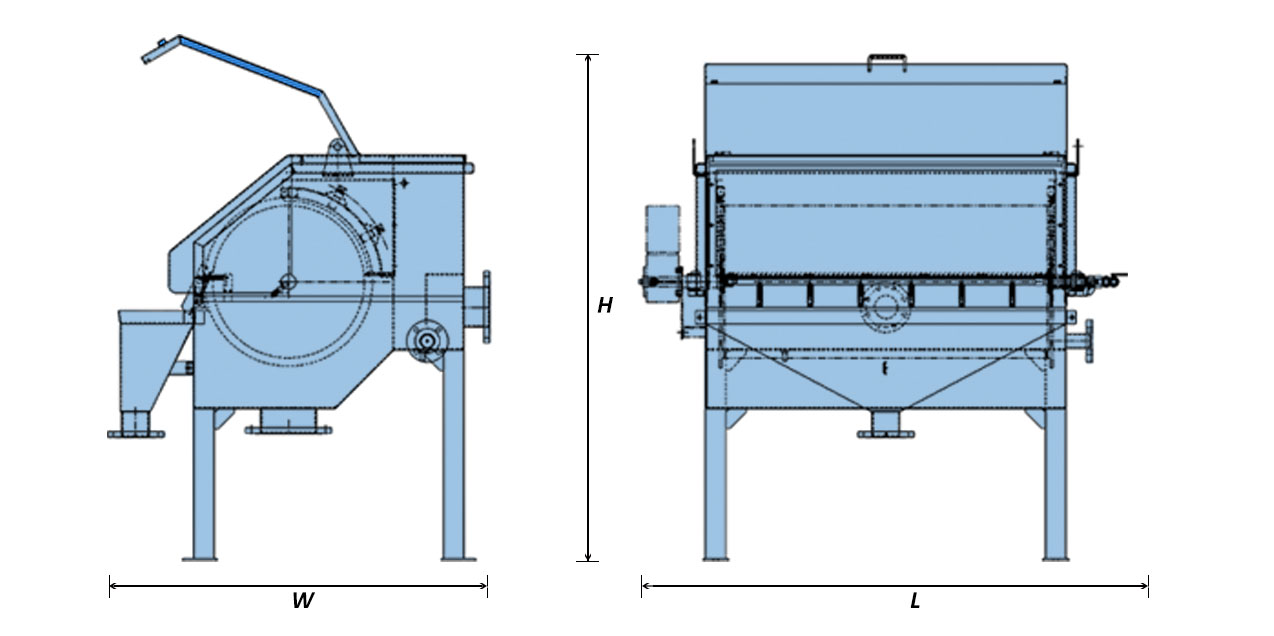

Модель	Диаметр барабана (мм)	Длина барабана (мм)	Рекомендуемый расход (м³/ч)	Для чего лучше
03/300	300	500	4 – 12	Малые установки, пилотные заводы, низкие расходы
06/400	600	700	15 – 25	Средние муниципальные и легкие промышленные
06/700	600	1100	30 – 50	Пищевая промышленность, бойни, рыбопереработка
06/1000	600	1500	45 – 75	Крупное пищевое производство, предварительная очистка бумажных фабрик
06/1300	600	1900	60 – 100	Крупные муниципальные, тяжелая промышленность
06/1600	600	2300	75 – 125	Промышленные стоки, бумажная промышленность
06/2000	600	2800	95 – 150	Крупные муниципальные, высокое содержание твердых веществ
08/2000	800	2800	130 – 220	Сверхтяжелые, высокопроизводительные заводы
08/2500	800	3500	160 – 400	Крупные муниципальные очистные сооружения

Совет по выбору: Выбирайте наименьшую модель, которая соответствует вашему пиковому расходу с учетом загрузки твердыми частицами. Для применений с высоким содержанием твердых веществ (>500 мг/л) выбирайте модель на один размер больше. Обратитесь в DAGYEE для индивидуального расчета.

Быстрый выбор по применению

Барабанный сетчатый фильтр с внешним питанием — рекомендуемые модели

Применение	Рекомендуемая щель	Рекомендуемая модель	Ожидаемый расход
Бумажная промышленность – извлечение волокна	0,5 мм	06/1600 или 08/2000	100 – 190 м³/ч
Бойня – удаление твердых частиц	0,75 мм	06/1000 или 06/1300	45 – 75 м³/ч
Рыбопереработка – фильтрация стоков	0,75 мм	06/1000 или 06/1300	50 – 90 м³/ч
Мясопереработка – улавливание жира и твердых частиц	1,0 – 1,5 мм	06/1300 или 06/1600	80 – 125 м³/ч
Переработка овощей – удаление мякоти и кожуры	1,0 мм	06/1600 или 08/2000	100 – 220 м³/ч

Совет по выбору: Расходы основаны на типовых условиях эксплуатации. Для применений с высокой загрузкой твердыми частицами (>500 мг/л) рекомендуем выбирать модель большего размера. Обратитесь в DAGYEE для подтверждения окончательного выбора.

Обзор применения по отраслям

Барабанный сетчатый фильтр с внешним питанием — загрязнители и преимущества

Отрасль	Основные загрязнители	Рекомендуемая щель	Основное преимущество
Целлюлозно-бумажная	Волокна, частицы целлюлозы, зола	0,5 – 1,0 мм	Извлечение волокна, снижение нагрузки БПК/ХПК
Бойня	Жир, ткани, сгустки крови, волосы	0,75 – 1,5 мм	Высокое улавливание твердых частиц, снижение затрат на утилизацию
Рыбопереработка	Рыбья чешуя, частицы мяса, субпродукты	0,75 – 1,0 мм	Защита downstream оборудования, контроль запаха
Мясопереработка	Жир, костные фрагменты, обрезки мяса	1,0 – 1,5 мм	Извлечение твердых частиц для побочных продуктов, снижение жировой нагрузки
Переработка овощей	Мякоть, кожура, семена, волокнистый материал	0,5 – 1,0 мм	Удаление органических твердых частиц, подготовка корма для биогаза
Муниципальные сточные воды	Тряпки, пластик, песок, органика	1,0 – 3,0 мм	Защита downstream оборудования, первичная очистка
Текстильная промышленность	Волокна, частицы красителей, шлам	0,2 – 0,5 мм	Улавливание волокон, улучшение качества стоков
Аквакультура	Несъеденный корм, отходы рыб, водоросли	0,2 – 0,5 мм	Повторное использование воды, профилактика заболеваний

Примечание по выбору: Размер щели выбирается исходя из целевого размера удаляемых частиц. Меньшие щели (0,2–0,5 мм) обеспечивают более высокую эффективность улавливания, но могут требовать более частой очистки. Более крупные щели (1,0–3,0 мм) работают с более высокими расходами при меньшем обслуживании. Обратитесь в DAGYEE для индивидуальных рекомендаций.

Почему выбирают барабанный фильтр DAGYEE с внешним питанием?

1. Превосходная эффективность разделения
Наш барабанный фильтр с внешним питанием достигает эффективности улавливания твердых частиц до 90% для частиц крупнее размера ячейки сетки, обеспечивая соответствие очищенной воды стандартам качества для последующих этапов обработки. Конструкция с внешним питанием и плотное натяжение сетки минимизируют проскок частиц, обеспечивая стабильную и надежную работу.

2. Низкие эксплуатационные расходы
Конструкция из нержавеющей стали, низкая скорость вращения и автоматическая очистка снижают потребность в частом обслуживании и замене деталей. Барабанный фильтр DAGYEE имеет средний срок службы 10–15 лет при правильном обслуживании, а низкое энергопотребление обеспечивает значительную экономию энергии за весь срок службы оборудования.

3. Индивидуальные решения
Каждый проект водоочистки уникален. DAGYEE предлагает полностью настраиваемые решения — от размера барабана и сетки до выбора материала и вспомогательных систем (распылительная очистка, сбор твердых частиц). Мы тесно сотрудничаем с клиентами для проектирования барабанного фильтра, соответствующего требованиям проекта и бюджету.

4. Соответствие международным стандартам
Барабанный фильтр DAGYEE с внешним питанием разработан и изготовлен в соответствии с международными стандартами, такими как ISO 9001, CE, что гарантирует соответствие оборудования высшим требованиям качества и безопасности для глобальных рынков.

Пример из практики: предприятие пищевой промышленности в Испании

Предыстория: Ведущий производитель фруктовых соков в Валенсии, Испания, столкнулся с проблемами на существующем вибрационном грохоте — частые засорения требовали ручной очистки до 5 раз за смену, что увеличивало затраты на рабочую силу и вызывало частые простои. Предприятие генерирует примерно 80 м³/ч сточных вод, содержащих фруктовую мякоть, семена и кожуру, и требовало решение для фильтрации, способное работать с высокой загрузкой твердых частиц и работать непрерывно с минимальным обслуживанием.

Решение: DAGYEE рекомендовала барабанный фильтр DY-ES800 с внешним питанием с размером ячейки 100 микрон и системой высоконапорной распылительной очистки. Оборудование было изготовлено из нержавеющей стали 316L для стойкости к коррозии от кислых сточных вод фруктовых соков.

Результаты:

Исключение ручной очистки: Автоматическая система распыления снизила затраты на рабочую силу на 70%
Повышение времени работы: Непрерывная работа 24/7 без незапланированных простоев — эффективность производства повысилась на 15%
Высокая эффективность разделения: 98% твердых частиц фруктов были уловлены и переработаны в корм для животных, создав дополнительный доход
Снижение затрат на обслуживание: Сокращение на 50% по сравнению с предыдущим вибрационным грохотом

Заключение

Барабанный сетчатый фильтр с внешним питанием является важным оборудованием для очистки сточных вод, предлагая высокую эффективность разделения, низкое энергопотребление и широкую применимость в муниципальных, промышленных и пищевых секторах. Барабанный фильтр DAGYEE с внешним питанием поднимает эту технологию на новый уровень с премиальными материалами, настраиваемой конструкцией и автоматизированной работой — делая его надежным и экономически эффективным решением для задач разделения жидкость-твердое.

Модернизируете ли вы существующее очистное сооружение или проектируете новую систему, барабанный фильтр DAGYEE с внешним питанием обеспечивает стабильную производительность с минимальным обслуживанием и простоями.

Свяжитесь с DAGYEE для индивидуальных решений
