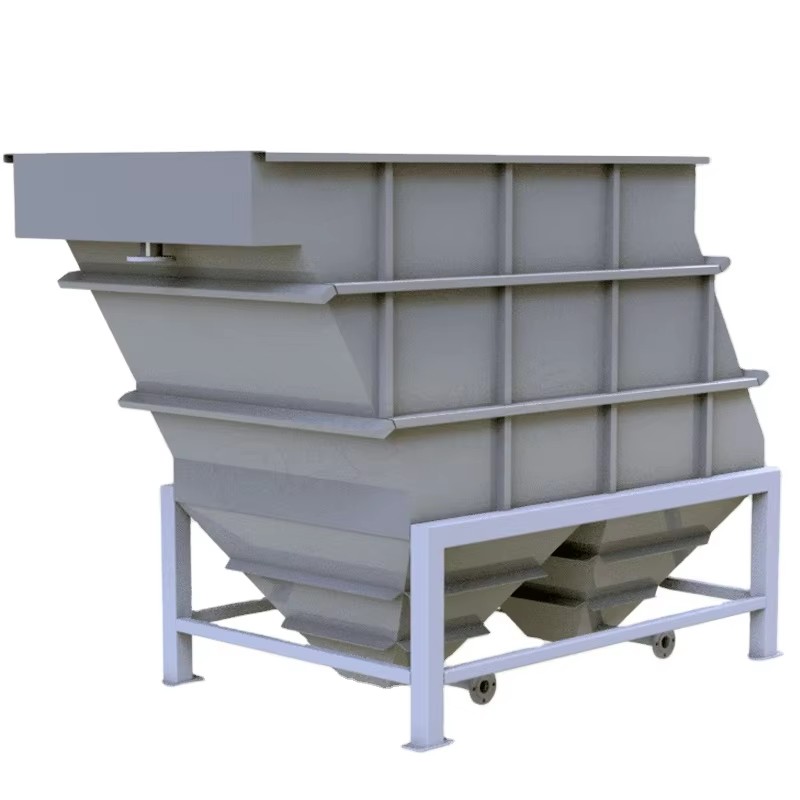

Конструкция пластин DAGYEE Lamella использует осветление на наклонных пластинах для разделения твердых частиц от воды и осветления воды.

Системы ламеллярных осветлителей DAGYEE: Всесторонний технический FAQ

Введение в решения DAGYEE

О этом руководстве:

Этот документ предназначен для помощи инженерам, менеджерам заводов и специалистам по закупкам в понимании технических преимуществ, принципов эксплуатации и возможностей кастомизации ламеллярных клеарификаторов DAGYEE. Как специализированный производитель, DAGYEE сосредоточена на разработке индивидуальных решений для очистки, учитывающих специфические гидравлические требования и нагрузки на твердые вещества.

Раздел 1: Основные принципы и теория

В1: Что такое пластинчатый осветлитель (Lamella Clarifier) и чем он отличается от обычных отстойников?

Пластинчатый осветлитель (также известный как наклонно-пластинчатый осветлитель) — это компактное устройство для очистки воды, предназначенное для удаления взвешенных веществ из жидкостей.

Обычные осветлители: Основываются на большом горизонтальном площади, чтобы частицы оседали под действием гравитации. Для этого требуются массивные бетонные емкости и значительная площадь земли.
Пластинчатые осветлители: Используют систему наклонных пластин, плотно расположенных друг над другом. Эта конструкция увеличивает "эффективную" площадь оседания в зависимости от количества используемых пластин.
Преимущество DAGYEE: Благодаря применению принципа пластинчатых осветлителей наши устройства уменьшают необходимую площадь размещения до 90% по сравнению с традиционными отстойниками при той же производительности.


В2: Как работает теория "проекционной площади"?

Эффективность любого гравитационного осветлителя определяется его площадью, а не глубиной. В пластинчатом осветлителе общая площадь оседания рассчитывается на основе проекции наклонных пластин на горизонтальную плоскость.

Поскольку DAGYEE размещает множество пластин вертикально, мы создаем огромную эффективную площадь оседания в очень компактном объеме емкости.


В3: Каков механизм разделения в пластинчатом устройстве DAGYEE?

Процесс основывается на законе Стокса, но с сокращенным расстоянием оседания:

Вход: Вода поступает в устройство и движется вверх между наклонными пластинами.
Оседание: Твердые частицы должны опасть на относительно короткое расстояние (обычно 50-100 мм, в зависимости от расстояния между пластинами), чтобы попасть на поверхность пластины.
Скольжение: После попадания на пластину частица скользит вниз по наклону (так как гравитация превалирует над трением) и собирается в осадочном бункере внизу.
Очищенная вода: Продолжает движение вверх, перетекает через переливные пластины и выходит из системы.


В4: Почему угол наклона пластин обычно устанавливается в диапазоне 55°-60°?

Угол является критическим параметром конструкции, который DAGYEE подбирает индивидуально в зависимости от характера твердых веществ:

55°-60°: Это промышленный стандарт. Он обеспечивает эффект "самоочистки". Угол достаточно крутой, чтобы твердые вещества естественным образом скользили вниз, не застревая, но при этом достаточно пологий, чтобы максимизировать проекционную площадь.
<45°: Иногда используется для концентрирования, но твердые вещества могут требовать механического вибрации для скольжения.
>60°: Слишком сильно уменьшает эффективную площадь оседания (cos(60°) = 0,5, что означает потерю 50% площади пластин из-за геометрии).

Раздел 2: Настройка и инженерия DAGYEE

В5: Может ли DAGYEE адаптировать материалы конструкции?

Да. Как производитель DAGYEE предлагает полную адаптацию материалов в соответствии с химической агрессией и температурой ваших сточных вод.

Стальная сталь (с эпоксидным покрытием): Самое экономичное решение для стандартных промышленных сточных вод с нейтральным pH. Мы используем высококачественный эпоксид для предотвращения коррозии.
Нержавеющая сталь (SS304): Стандарт для пищевой и напиточной промышленности, питьевой воды и легких химических приложений.
Нержавеющая сталь (SS316/316L): Обязательна для средах с высоким содержанием хлоридов (десалинизация, морская среда), кислых сточных вод или фармацевтических приложений для защиты от точечной коррозии.
Пластиковая конструкция (PP/PVC): Для чрезвычайно агрессивных средах (сильные кислоты или гальванические ванны), где металл не может быть использован.

В6: Как вы определяете правильное "расстояние между пластинами" для моего проекта?

Расстояние между пластинами не является "универсальным для всех случаев". DAGYEE регулирует это на основе размера и клеистости ваших взвешенных твердых веществ:

Расстояние 50 мм: Идеально подходит для мелких, неклейстых частиц (например, металлообработка, песок). Максимально увеличивает площадь поверхности.
Расстояние 80 мм: Рекомендуется для типичных муниципальных сточных вод или биологического ила.
Расстояние 100 мм и более: Используется для тяжелых, клеистых или крупных частиц (например, бумажная масса, переработка картошки) для предотвращения закупоривания (формировании перемычек) между пластинами.

В7: Какие типы бункеров для ила предлагает DAGYEE?

Дно осветлителя настолько же важно, как и пластины. Мы адаптируем бункер на основе объем и плотности ила:

Пирамидальный/конусный бункер: Использует только гравитацию. Стены крутые (60°). Лучше всего подходит для ила, который легко течет.
V-образное дно с шнеком (шнековый транспортёр): Лучше всего подходит для тяжелого, плотного ила (например, песок или металлические зерна) или ила большого объёма. Механический шнек активно подталкивает ил к выходу.
Плоское дно с скребком: Используется для очень больших прямоугольных танков, монтируемых на месте.

В8: Может ли DAGYEE интегрировать баки для флокуляции и быстрого смешивания?

Абсолютно. Ламеллярный осветлитель редко работает в одиночку. Для оптимального функционирования частицы должны быть коагулированы и флокулированы перед попаданием в пластины.

Интегрированная установка: Мы можем изготовить монолитную установку, где баки для быстрого смешивания (быстрое смешивание) и флокуляции (медленное смешивание) приварены напрямую к раме ламелл. Это экономит расходы на трубопровод и время установки.
Отдельные скиды: Мы также можем предоставить отдельные скиды для смешивания, если ограничения на месте требуют гибкого расположения.

В9: Что такое "ламинарный поток" и как DAGYEE обеспечивает его?

Для оседания поток воды должен быть нетурбулентным (ламинарным).

Мы используем гидравлическое моделирование, чтобы обеспечить низкое число Рейнольдса (обычно < 2000) между пластинами.
DAGYEE устанавливает специальные патрубки для подачи и перегородки, чтобы равномерно распределить энергию, предотвращая "кратковолновую циркуляцию" (когда вода струится через танк без обработки).

Раздел 3: Данные о габаритах, производительности и конструкции

В10: Какая информация нужна DAGYEE для подбора ламеллярного осветлителя?

Чтобы предоставить точную индивидуальную котировку, нам требуется:

Расход: Максимальный и средний ($м^3/ч$ или GPM).
ТВС (общие суспендированные вещества): Концентрация на входе ($мг/л$ или ppm).
Целевое качество очищенной воды: Какое требуется содержание ТВС на выходе?
Характер частиц: Удельная плотность, размер частиц и клеевидность.
Температура и pH: Влияют на выбор материала и вязкость воды.
Ограничения по месту: Доступные габариты ($Д \times Ш \times В$).

В11: Какова типичная "гидравлическая нагрузка" (HLR)?

HLR определяет, сколько воды проходит через проекционную площадь поверхности в час ($м^3/м^2/ч$).

Металлические гидроксиды: 1,5 – 3,0 $м/ч$.
Речной ил: 3,0 – 5,0 $м/ч$.
Биологический ил: 0,5 – 1,0 $м/ч$ (для легких твердых веществ требуются более низкие скорости).
Инженеры DAGYEE вычисляют оптимальную HLR, чтобы обеспечить, что устройство не будет недостаточно или слишком большим.

В12: Какую эффективность удаления можно ожидать?

При правильной химической предварительной обработке (коагуляция/флокуляция) ламеллярные осветлители DAGYEE обычно обеспечивают:

>95% снижение общего содержания суспендированных веществ (ТВС).
>90% удаление осажденных тяжелых металлов.
>70-80% снижение ПХК/

Раздел 4: Вопросы по эксплуатации и обслуживанию

В14: Как удаляется и осадок из бункера?

Удаление и осадка может быть автоматическим или ручным.

Автоматическое насосное удаление: Рекомендуется подключить выпуск бункера к мембранному насосу или шнековому насосу, управляемому таймером или датчиком уровня слоя и осадка.
Постоянное против периодическое: При больших объемах и осадка требуется постоянное удаление. При малых объемах допускается периодическое "сбросное опорожнение".

В15: Требуется ли электроснабжение для ламеллярного очистителя DAGYEE?

Сам процесс оседания пассивный (основывается на гравитации) и не требует электроснабжения.

Электроснабжение необходимо только для:

Двигателей смесителей для вспышки/флокации (при интеграции).
Привода шнека для удаления и осадка (при выборе этой опции).
Насосов (подачи и сброса и осадка).
Это делает ламеллярный очиститель чрезвычайно энергоэффективным решением.

В16: Как чистить пластины, если они закупориваются?

Хотя угол 55°-60° способствует самочищению, иногда клеящиеся твердые вещества могут накапливаться. Конструкции DAGYEE разработаны с учетом удобства обслуживания:

Доступ сверху: Наши устройства имеют открытую верхнюю часть или съемные крышки, что обеспечивает легкий доступ к пакетам пластин.
Мойка низким давлением: Операторы могут промывать пластины из сверху с помощью сервисной воды.
Съемные пакеты: В наших малых и средних конструкциях пакеты пластин модульные и могут быть извлечены с помощью крана для глубокой очистки.
Дополнительные вибраторы: Для стойких и осадков можно установить пневматические вибраторы на пакеты пластин, чтобы сбить прилипшие твердые вещества.

В17: Какова срок службы пакетов пластин?

Стальные пластины: Практически неограниченный срок службы при нормальных условиях.
Пластины из ПВХ/ПП: Обычно 10–15 лет, в зависимости от воздействия ультрафиолета и химической агрессии.
DAGYEE гарантирует, что все пакеты пластин поддерживаются прочным каркасом, предотвращающим их обрушение или искажение со временем.

В18: Может ли DAGYEE добавить механизм сгустителя и осадка?

Да. Для клиентов, желающих увеличить концентрацию твердых веществ в подтоке, мы можем интегрировать механизм сгустителя "пicket fence" в бункер. Он медленно перемешивает и осадок, освобождая попавшие в него пузырьки воды и сжимая и осадок до более высокой плотности перед сбросом.

Раздел 5: Применение и отрасли

В19: Подходит ли пластинчатый очиститель для питьевой воды?

Да. Компания DAGYEE производит аппараты из материалов класса NSF или пищевого класса (нержавеющая сталь 304/316 и ПВХ питьевого класса), которые подходят для городских водоподготовительных станций. Они отлично удаляют ил, грязь и мутность реки.

В20: Как он работает в горнодобывающей и агрегатной промышленности?

Это одна из наших самых сильных областей применения. Горнодобывающая сток содержит большое количество крупных примесей и песка.

Мы используем армированные пакеты пластин, чтобы выдерживать истирание.
Мы рекомендуем V-образный бункер с тяжелым шнеком для обработки высокой плотности ила/песка.

В21: Может ли он использоваться для биологической очистки сточных вод?

Да, в качестве вторичного очистителя. Однако биологические флоки (бактерии) легкие и пышные. Мы проектируем эти аппараты с более низкими гидравлическими нагрузками и часто используем более широкое расстояние между пластинами, чтобы предотвратить закупорку входов легкими флоками.

В22: А как насчет гальваники и металлообработки?

DAGYEE поставляет много аппаратов в эту отрасль. После химического нейтрализации кислоты и осаждения металлов (хром, никель, цинк) пластинчатый очиститель эффективно разделяет гидроксиды металлов. Для этой отрасли мы рекомендуем конструкцию из ПП (полипропилена) для защиты от коррозии остаточной кислоты.

Раздел 6: Коммерческие вопросы, логистика и доставка

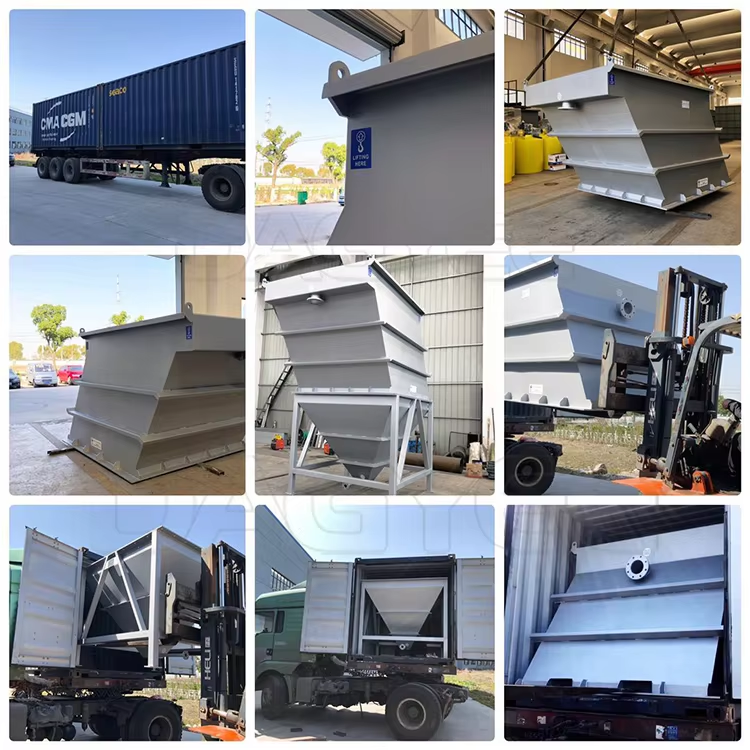

В23: Как компания DAGYEE доставляет эти устройства? Они поставляются полностью собранными?

Мы предлагаем гибкие варианты доставки в зависимости от размера устройства и пункта назначения:

Маленькие и средние устройства: Доставляются полностью собранными. Вам остается только выгрузить, подключить трубы и запустить.
Большие/контейнерные устройства: Для экспорта мы можем спроектировать устройство так, чтобы оно помещалось в стандартные контейнеры высотой 40 футов (High Cube).
Разборные/собираемые на месте: Для массивных систем мы производим бак в болтовых секциях или готовим пакеты пластин для установки в бетонный бассейн, построенный на месте.

В24: Предоставляете ли вы панели управления?

Да. DAGYEE может предоставить полностью интегрированную панель управления (PLC + HMI) для контроля:

Подающих насосов.
Насосов для дозировки химикатов (pH, коагулянты, полимеры).
Двигателей смесителей.
Клапанов/насосов для выпуска ила.
Мы можем запрограммировать логику для автоматизации "установил и забыл".

В25: Почему мне стоит выбрать DAGYEE вместо других производителей?

Индивидуализация: Мы не заставляем вас выбирать из стандартных размеров каталога. Мы строим бак под ваши конкретные требования к расходу и занимаемому пространству.
Качество материалов: Мы предоставляем сертификаты на материалы (отчеты о заводских испытаниях) для всех используемых сталей и пластиков.
Инженерная поддержка: Мы предоставляем 3D-чертежи, схемы P&ID и гидравлические расчеты до начала производства.
Экономичность: Как прямой производитель, мы исключаем наценки посредников, сохранив при этом международные стандарты качества.

В26: Какое время изготовления у индивидуально заказанного устройства?

Стандартная конструкция: 3 – 4 недели.
Индивидуальная/крупномасштабная: 5 – 8 недель.
Время изготовления зависит от текущей нагрузки завода и наличия материалов (например, экзотических сплавов).

Раздел 7: Руководство по устранению неполадок (быстрый справочник)

В27: Почему отходящая вода мутная (турбидная)?

Химическая проблема: Наиболее распространенная причина. Проверьте дозировку коагулянта/флокулянта. Проведите банковый тест.
Порыв потока: Превышаете ли вы проектную скорость потока?
Перенос ила: Гребень для ила заполнен. Немедленно увеличьте скорость отвода ила.


В28: Почему поток выходит только с одной стороны водоприемника?

Это указывает на то, что установка не горизонтальна. Ламеллярные очистители должны быть идеально выровнены при установке для обеспечения равномерного распределения потока. Если установка не горизонтальна, вода пойдет по пути наименьшего сопротивления, перегружая одну сторону пластин и приводя к снижению эффективности.

В29: На поверхности появляется плавающий ил.

Денитрификация: В биологических системах в иле могут образовываться пузырьки азотного газа, заставляющие его всплывать. Увеличьте частоту удаления ила.
Масло/Жир: В входной воде высокое содержание масла. Установите поверхностный сборщик масла.

• Быстрое смешивание: Высокоскоростное смешивание для диспергирования коагулянтов.
• Флокуляция: Медленное смешивание для увеличения размера частиц.
• Надосадочная жидкость: Чистая жидкость, плавающая над осадком.
• Низнеотвод: Концентрированный ил, удаляемый изнизу.
• Нагрузка водоприемника: Объем воды, текущей через выпускной водоприемник на единицу длины (важно для предотвращения турбулентности на выходе).
• Короткое замыкание: Когда вода обходит зону очистки из-за плохого гидравлического дизайна.
