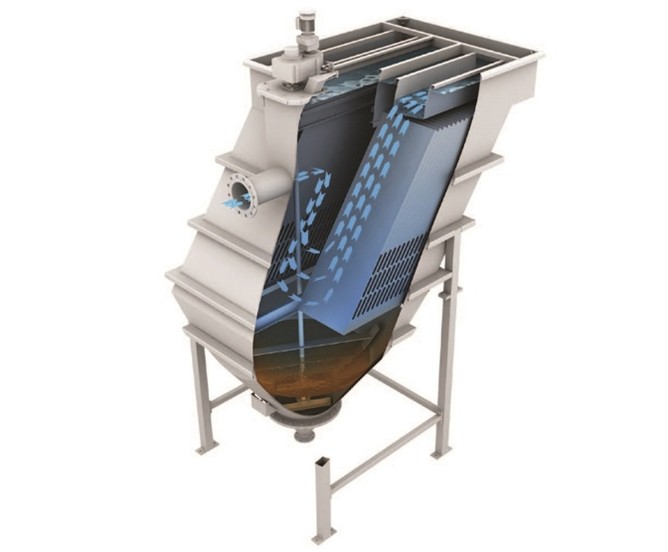

Очиститель плит против трубчатого поселенца: техническое глубокое погружение для специалистов по очистке сточных вод

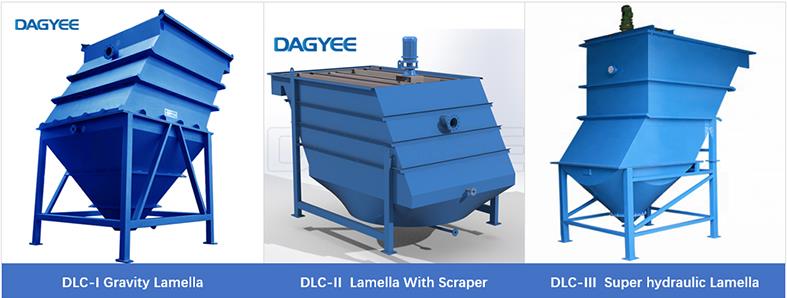

DAGYEE Lamella Plate Clarifier vs. Tube Settler: Почему пластины лучше для промышленного применения
Автор: DAGYEE Company - Специалист по водоочистке

Введение

Если вы выбираете отстойник для проекта промышленной очистки сточных вод, вы, вероятно, сталкивались с двумя похожими технологиями: пластинчатые отстойники (plate settlers) и трубчатые отстойники (tube settlers). Оба часто называют «ламельными» технологиями, и оба предназначены для увеличения эффективной площади отстаивания в компактном исполнении.

Но это не одно и то же.

В то время как трубчатые отстойники (также называемые трубчатыми модулями) популярны в муниципальных применениях и некоторых промышленных установках, пластинчатые отстойники имеют явные преимущества для промышленной очистки сточных вод, особенно при работе с высоким содержанием взвешенных веществ, агрессивным химическим составом воды или проектами, требующими долговечных, надежных решений на долгий срок.

В этой статье объясняются ключевые различия между пластинчатыми и трубчатыми отстойниками и почему ламельные пластинчатые отстойники часто являются лучшим выбором для сложных промышленных применений.

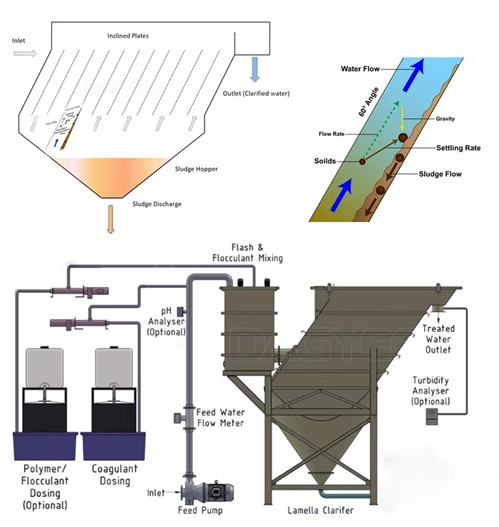

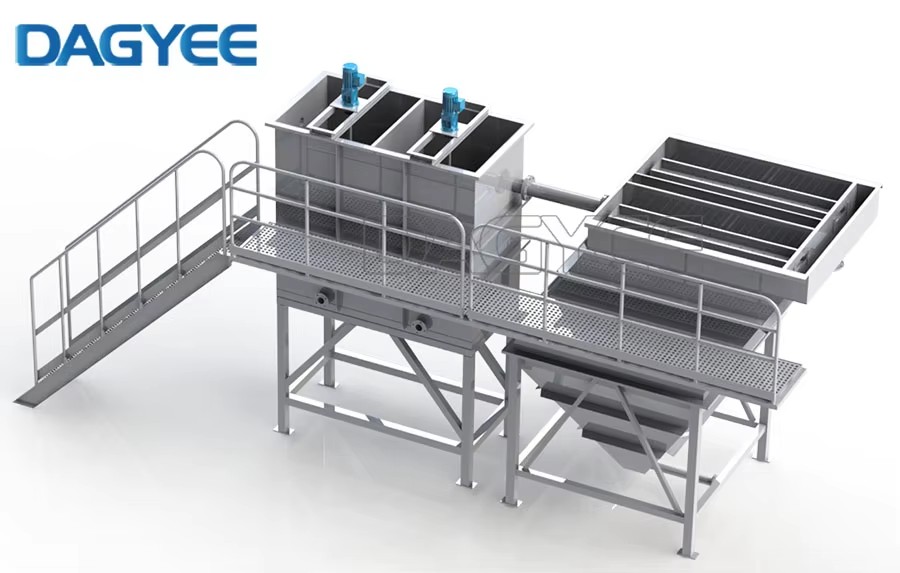

Общий принцип: Осветление в тонком слое

Прежде чем сравнивать две технологии, важно понять, что их объединяет.

И пластинчатые, и трубчатые отстойники основаны на теории осаждения Хейзена (1904 г.), которая гласит, что эффективность осаждения частиц зависит от площади поверхности, доступной для осаждения, а не от времени пребывания воды в отстойнике.

Устанавливая наклонные поверхности (пластины или трубы) под углом 55-60°, обе технологии:

Сокращают вертикальное расстояние, которое должны пройти частицы (с метров до сантиметров)

Увеличивают эффективную площадь осаждения в 5-10 раз по сравнению с обычными резервуарами

Обеспечивают противоточный поток: вода поднимается вверх, а осадок сползает вниз

Однако геометрия этих поверхностей создает существенные различия в производительности, обслуживании и стоимости.

Критические факторы качества: что отличает превосходное оборудование

Прежде чем углубляться в сравнение пластин и труб, важно понять, что отличает высококачественные, долговечные отстойники от оборудования, которое может преждевременно выйти из строя. Основываясь на нашем опыте производства и установки промышленных отстойников по всему миру, вот ключевые факторы, которые мы рекомендуем оценивать:

Процесс обработки поверхности

Наш подход: Мы последовательно применяем пассивацию для нержавеющей стали 304, формируя стабильную защитную пленку, которая повышает коррозионную стойкость и продлевает срок службы оборудования.

Риск некачественных альтернатив: Некоторые поставщики могут использовать распыление антикоррозийной краски для снижения затрат. В условиях длительного погружения в воду краска несет в себе значительный риск отслаивания и расслоения, что приводит к локальной коррозии основного материала. Как только влага проникает под слой краски, коррозия ускоряется, часто оставаясь скрытой до тех пор, пока не произойдет структурное повреждение.

Ключевой вывод: Пассивация — это химический процесс, который усиливает естественный оксидный слой на нержавеющей стали, создавая поверхность, являющуюся неотъемлемой частью самого металла. Краска — это всего лишь покрытие, которое со временем может выйти из строя.

Основные компоненты осаждения

Наш подход: Мы используем пластины из нержавеющей стали толщиной 6 мм, что обеспечивает высокую структурную прочность и срок службы, сопоставимый с основным оборудованием (20-30+ лет).

Риск некачественных альтернатив: Обычные пластиковые трубчатые отстойники подвержены старению, деформации и охрупчиванию в сложных условиях водной среды, особенно при перепадах температур, воздействии УФ-излучения или агрессивной химии. Они обычно требуют замены каждые 1-2 года, что добавляет значительные затраты на обслуживание и незапланированные простои.

Предупреждение: Мы не рекомендуем использовать наклонные трубы толщиной менее 1 мм. Такие тонкостенные трубы не имеют достаточной структурной поддержки и подвержены риску разрушения или деформации в процессе нормальной эксплуатации. Практика показывает, что они требуют частой замены, сводя на нет любую первоначальную экономию.

Конструкция и качество материалов

Наш подход: Наше оборудование оснащено научно обоснованными ребрами жесткости, и мы гарантируем, что все толщины пластин соответствуют стандартным требованиям. Конструкционная жесткость рассчитывается под конкретные гидравлические нагрузки и нагрузки по твердым частицам.

На что обращать внимание: Мы рекомендуем тщательно оценивать конструкционную жесткость и толщину материала любого отстойника, который вы рассматриваете. Недостаточное усиление может привести к прогибу пластин, неравномерному распределению потока и снижению эффективности осаждения, даже если марка материала выбрана правильно.

Конфигурация привода

Наш подход: Мы стандартизируем использование ведущих немецких брендов, таких как SEW и NORD, для редукторов и компонентов привода.

Почему это важно: Высококачественные приводы значительно превосходят обычные отечественные аналоги по точности работы, энергоэффективности и сроку службы. Хотя первоначальные затраты выше, общая стоимость владения ниже благодаря меньшему обслуживанию, меньшему количеству отказов и более длительному сроку эксплуатации. Это особенно важно для удаленных или необслуживаемых объектов, где поломки обходятся дорого.

Гарантия производительности

Наш подход: Мы советуем обращать пристальное внимание на то, соответствует ли эффективная площадь осаждения, предоставляемая поставщиком, вашим требованиям к очистке — это основа для обеспечения качества очищенной воды.

Риск: Некоторые поставщики могут чрезмерно упрощать расчеты размеров, поставляя оборудование с недостаточной площадью осаждения для фактического расхода и нагрузки по твердым частицам. Это приводит к плохому качеству очищенной воды, частым сбоям в работе и необходимости дорогостоящей модернизации или замены.

Основные различия: плита против трубчатого поселенцев

Дизайн и геометрия

Feature	Plate Settler	Tube Settler
Structure	Flat plates spaced 2-3 inches apart	Tubular channels (hexagonal, circular, or trapezoidal)
Material	Stainless steel, FRP, or polypropylene	PVC or polypropylene (typically)
Typical Thickness	2-6mm (stainless steel)	<1mm (plastic)
Angle	55-60°	60° (nominal)
Flow Path	Parallel plates create open channels	Individual tubes create enclosed channels
Hydraulic Radius	Larger	Smaller

Гидравлические характеристики

Наиболее существенные технические различия связаны с гидравликой. Трубчатые поселенцы с закрытыми каналами имеют меньший радиус гидравлики, что позволяет поддерживать ламинарный поток (номер рейнольдса <500). Однако это сопряжено с компромиссами:

Parameter	Plate Settler	Tube Settler	Advantage
Flow Regime	Laminar to transitional	Laminar (Re 150-400)	Tube (more stable)
Velocity Gradients	Lower near walls	Higher near walls	Plate (less floc shear)
Head Loss	30-50 Pa	15-30 Pa	Tube (lower energy)
Effective Area per Volume	100-150 m²/m³	200-250 m²/m³	Tube (more area)

Таблица данных, полученных из отраслевых источников

Критическая проблема: разгрузка флока и обращение с твердыми веществами

Поселенцы плит: построены для твердых веществ

В случае поселенцев плит твердые вещества оседают на плоских поверхностях и сползают под действием силы тяжести. Дизайн открытого канала позволяет:

Беспрепятственный поток осадка-никаких углов или соединений, где могут накапливаться твердые вещества
Градиенты низкой скорости — исследования корнельского университета показывают, что градиенты скорости вблизи стен могут привести к «скапливанию флока», где установившиеся частицы вновь подвешены. Поселенцы плит с большим гидравлическим радиусом создают градиенты более низкой скорости, уменьшая этот риск.
Более эффективная обработка высоких твердых частиц-в тех случаях, когда объем взвешенных твердых веществ, поступающих в атмосферу, превышает 200 мг/л, использование пластин обеспечивает более надежный способ удаления осадка.
Прочность нержавеющей стали - 6 мм толщиной пластин устойчив к изгибанию, коррозии и износу в течение десятилетий

Трубчатые отстойники: риск засорения

Трубчатые отстойники, хотя и предлагают большую площадь поверхности на единицу объема, имеют фундаментальные недостатки:

1. Проблема геометрии: Как отмечает один отраслевой эксперт: «У трубчатых отстойников есть мертвые зоны, потому что любые трубы у стены — это тупики... трубчатые отстойники очень малого диаметра работать не будут». В круглых или прямоугольных резервуарах трубы у стен частично блокируются, что снижает эффективную площадь.

2. Риск засорения: Трубы могут забиваться осадком, водорослями или мусором. После засорения трубу трудно очистить без удаления всего модуля.

3. Ограничение по материалу: Тонкостенные пластиковые трубы (<1мм) склонны к:

Старению и охрупчиванию из-за воздействия УФ-излучения и перепадов температур

Деформации под нагрузкой, особенно в теплой воде

Частой замене (обычно каждые 1-2 года в сложных условиях эксплуатации)

Твердые материалы для обработки номерных знаков поселенец трубчатый поселенец
Низкий риск засорения (открытый канал) от умеренного до высокого (закрытые трубы)
Клипы могут быть удалены индивидуально трубки, которые трудно чистить; Часто заменяемые должности
Угол наклона осадка 55-60 (оптимизирован) 60 (исправлен)
Высокая SS отлично справляется, но риск сближения
Типичный срок службы 20-30 лет (нержавеющая сталь) 1-5 лет (пластиковые трубки)

Сравнение материалов и долговечности

Здесь пластинчатые отстойники имеют значительное преимущество для промышленного применения.

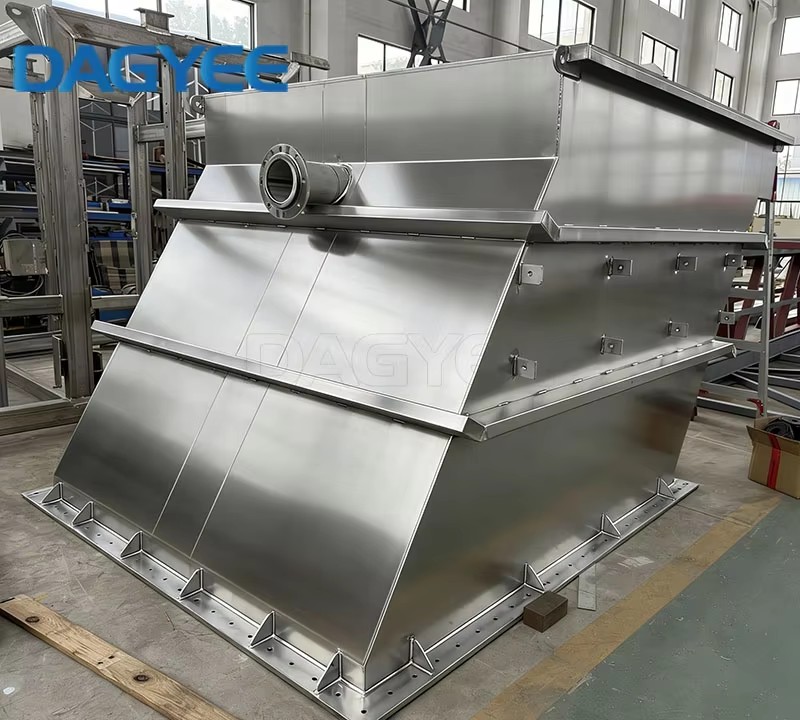

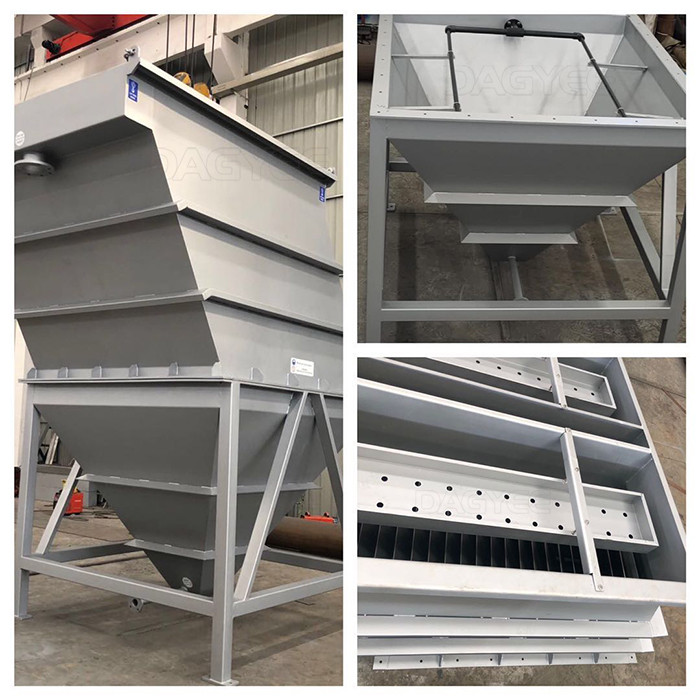

Материалы пластинчатых отстойников
Нержавеющая сталь (304/316) - наша рекомендация:
Толщина: 6 мм (или по спецификации для конструкционных требований)
Обработка поверхности: Пассивация создает неотъемлемый защитный слой — никакой краски, которая может отслоиться
Срок службы: 20-30+ лет
Преимущества: Максимальная долговечность, коррозионная стойкость и устойчивость к температурам. Идеально подходит для агрессивных промышленных сточных вод, высоких температур или прибрежных установок.
Структурная целостность: Ребра жесткости гарантируют, что пластины сохраняют положение под гидравлической нагрузкой
Другие варианты пластин:
FRP (стеклопластик): Хорошая химическая стойкость, легче стали, срок службы 15-25 лет
Полипропилен: Химически стойкий, более низкая стоимость, но ограничение по температуре (<60°C)

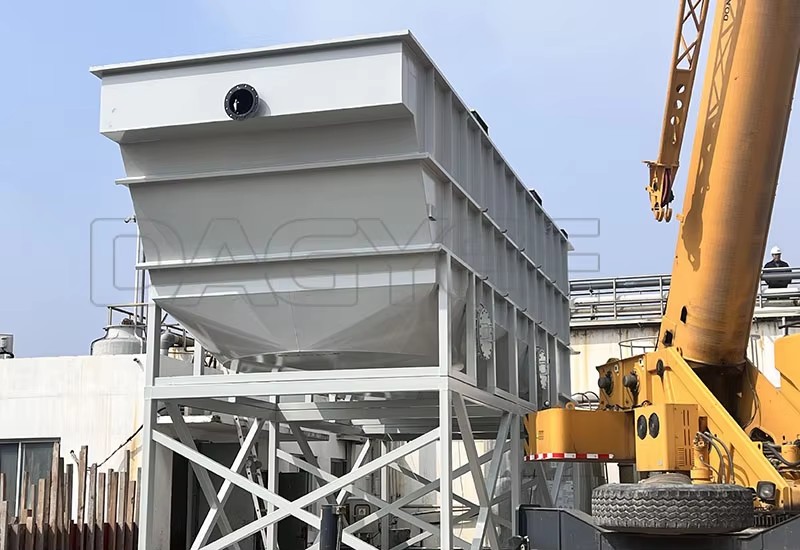

Практический пример: Проект PFAS в Сиднее (почему мы выбрали пластины из нержавеющей стали)

В нашем недавнем проекте по очистке почвы в Сиднее (о котором мы рассказывали в предыдущем блоге) мы указали пластинчатый отстойник из нержавеющей стали с пластинами 6 мм и пассивированными сварными швами, а не пластиковый трубчатый отстойник. Вот почему:

Requirement Plate Solution Why Not Tubes

Прибрежная среда (соленый воздух) SS304 с пассивационной устойчивостью к коррозии ПВХ быстрее разлагается в уф/соли; Краска будет очищаться.
Связанные с пфу твердые вещества открытые пластины предотвращают накопление твердых веществ трубки могут улавливать твердые вещества
Будущие номерные знаки могут быть удалены, очищены, переустановлены трубки трудно чистить; Часто заменяемые должности
Спецификация клиента: нет краски, плиты SS SS с пассивацией соответствуют спецификациям совершенно ПВХ трубы не соответствуют спецификациям материалов; Краска не работает.
Долгосрочные восстановительные работы 30- летний срок службы оправданной стоимости 1-2 года замены труб являются неприемлемыми
Структурная целостность 6мм пластин с усиливающими ребрами < 1мм труб будет деформироваться
Менеджер проекта клиента прокомментировал: «Отделка из нержавеющей стали идеально подходит для нашей прибрежной среды. Мы не можем позволить себе заменять внутренние компоненты каждый год».

Как сделать правильный выбор: структура принятия решения

Вопросы к потенциальным поставщикам

При оценке предложений по отстойникам мы рекомендуем задавать эти конкретные вопросы:

Хотя трубчатые отстойники имеют свое место, особенно в муниципальной очистке воды и бюджетных проектах модернизации, пластинчатые отстойники из нержавеющей стали предлагают неоспоримые преимущества для промышленного применения:

✅ Пластины выигрывают по:

Долговечности - Нержавеющая сталь с пассивацией служит 30+ лет
Обработке твердых частиц - Открытые каналы устойчивы к засорению
Целостности материала - Пластины 6 мм с ребрами жесткости не деформируются
Защите от коррозии - Пассивация является неотъемлемой частью, а не покрытием, которое может выйти из строя
Обслуживаемости - Отдельные пластины можно извлечь и очистить
Долгосрочной ценности - Более высокая первоначальная стоимость, но значительно более низкая стоимость в течение всего срока службы
Надежности - Нет цикла замены каждые 1-2 года
Отсутствию риска краски - Нет отслаивания, нет скрытой коррозии

⚠️ Трубы выигрывают по:

Более низкой первоначальной стоимости
Более легкому монтажу (легкий вес)
Большей площади поверхности на единицу объема
Возможности установки в резервуарах любой формы

Контрольный список качества: что указывать в спецификации

Рекомендуемая спецификация компонента
Материал из нержавеющей стали SUS304 или SUS316
Толщина пластины 6 мм
Поверхностная обработка пассивация (химическая обработка)-без краски
Сварочный сбор и пассивация
Ребра арматуры, предназначенные для гидравлической нагрузки
Приводы швейные, NORD, или эквивалентный топ-уровень бренда
Область отложения подтвердила расчеты, соответствующие вашему потоку и твердым веществам
Ожидаемый срок службы 20+ лет
Заключение: Инвестируйте в качество, избегайте скрытых затрат

Выбор между пластинчатыми и трубчатыми отстойниками не в том, что «лучше» в абсолютном смысле, а в том, что лучше для вашего конкретного применения.

Для муниципальной станции питьевой воды с низким содержанием твердых частиц и ограниченным бюджетом трубчатые отстойники являются отличным, проверенным выбором.

Но для промышленной очистки сточных вод, особенно со сложными твердыми частицами, агрессивной химией, высокими температурами, прибрежными условиями или требованиями к долгосрочной надежности, пластинчатые отстойники из нержавеющей стали с пассивированной отделкой являются превосходной технологией.

Они стоят дороже на начальном этапе. Они требуют специально спроектированных резервуаров. Но они обеспечивают десятилетия надежной службы, устраняют цикл замены пластиковых труб каждые 1-2 года и избегают рисков коррозии окрашенного оборудования.

Помните: Самое дешевое оборудование часто оказывается самым дорогим в долгосрочной перспективе. Когда вы учитываете затраты на замену, простои и потерю производства, качественные пластины из нержавеющей стали окупаются многократно.

Нужна помощь в выборе?

Свяжитесь с нами сегодня:

Service AvailabilityДоступность услуг

✅ Детальная разработка спецификаций на основе ваших требований

✅ Предварительная бюджетная смета на 48- часовой разворот очистителя нержавеющей стали
✅ Бесплатное рассмотрение заявок и вынесение рекомендаций по технологиям
✅ Ссылки с аналогичных промышленных установок по запросу
