Описание
Высокоэффективный пластинчатый отстойник для предварительной очистки воды перед мембранными установками
ЧТО ТАКОЕ LAMELLA CLARIFIER
Мембранные технологии – ультрафильтрация, нанофильтрация и обратный осмос – являются основой современной водоподготовки. Однако мембраны крайне чувствительны к качеству поступающей воды. Взвешенные вещества, песок, коллоидные частицы, окалина и другие механические примеси быстро выводят мембраны из строя, сокращая их срок службы и увеличивая эксплуатационные затраты. Качественная предварительная очистка – это не рекомендация, а необходимость для любой мембранной установки.
Пластинчатый отстойник DAGYEE обеспечивает эффективную предварительную очистку воды перед мембранными установками. Он удаляет взвешенные вещества, коллоиды и песок, снижая нагрузку на мембраны и значительно продлевая их срок службы. Компактная конструкция оборудования позволяет устанавливать его на ограниченных площадях, а отсутствие движущихся частей гарантирует минимальные эксплуатационные затраты.
Это оборудование идеально подходит для систем ультрафильтрации и обратного осмоса, станций опреснения морской воды, промышленных установок водоподготовки и любых объектов, где требуется надёжная защита мембранного оборудования.
КАК РАБОТАЕТ ОЧИСТИТЕЛЬ LAMELLA
Основные угрозы для мембран
Взвешенные вещества – песок, ил, глина, окалина и другие твёрдые частицы. Они абразивно воздействуют на поверхность мембран, создают царапины и повреждают структуру. Крупные частицы могут полностью закупорить каналы мембранных модулей.
Коллоидные частицы – глинистые минералы, кремнезём, оксиды металлов. Они имеют размер менее 1 мкм и не удаляются традиционными песчаными фильтрами. На поверхности мембран коллоиды образуют плотный гелеобразный слой, который практически невозможно удалить химической очисткой.
Песок и абразивные частицы – вызывают механический износ мембран, сокращая их срок службы в несколько раз.
Органические загрязнения – природные органические вещества и масла создают биоплёнки на поверхности мембран, вызывая биообрастание.
Последствия отсутствия предварительной очистки
-
Сокращение срока службы мембран с 5-7 лет до 1-2 лет
-
Рост рабочего давления и увеличение энергопотребления
-
Частые химические очистки, которые сами по себе сокращают ресурс мембран
-
Снижение производительности мембранной установки
-
Увеличение затрат на химикаты и обслуживание
-
Риск внезапного выхода мембран из строя
Конструктивные особенности
| Особенность | Преимущество |
|---|---|
| Наклонные пластины | Эффективная площадь осаждения значительно превышает занимаемую площадь |
| Оптимальный угол наклона | Самоочищающаяся конструкция — осадок сползает под действием силы тяжести |
| Противоточное движение | Повышенная эффективность осаждения, более плотный осадок |
| Отсутствие движущихся частей | Минимальный износ, низкие эксплуатационные затраты |
| Модульная конструкция | Простота монтажа, гибкость проектирования |
| Коррозионностойкие материалы | Нержавеющая сталь, полиэтилен, инженерные пластики |
| Равномерное распределение потока | Оптимальное использование всей площади пластин |
| Бункер для осадка | Эффективное сгущение и удаление осадка |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ LAMELLA CLARIFIER
- Материал пластин: нержавеющая сталь 304/316L, полипропилен (ПП) или ПВХ с УФ-стабилизацией
- Размеры пластин: стандартные 1,0 м × 2,0 м, возможны индивидуальные размеры
- Угол наклона: 55–60 градусов (оптимальный для сползания ила)
- Расстояние между пластинами: 40–80 мм (регулируется в зависимости от применения)
- Количество пластин: 20–200 пластин на модуль
- Скорость поверхностной нагрузки: 1,0–3,0 м³/м²·ч (в зависимости от применения)
- Время гидравлического удержания: 20–60 минут
- Снижение мутности: 80–95% (в зависимости от характеристик исходной воды)
- Концентрация ила: 1–3% сухих веществ в бункере для ила
- Материал конструкции: углеродистая сталь с эпоксидным покрытием, нержавеющая сталь или бетон
- Общие размеры: обычно 3–10 м (длина) × 2–5 м (ширина) × 3–4 м (высота)
Ламеллярный клиарификатор Модель

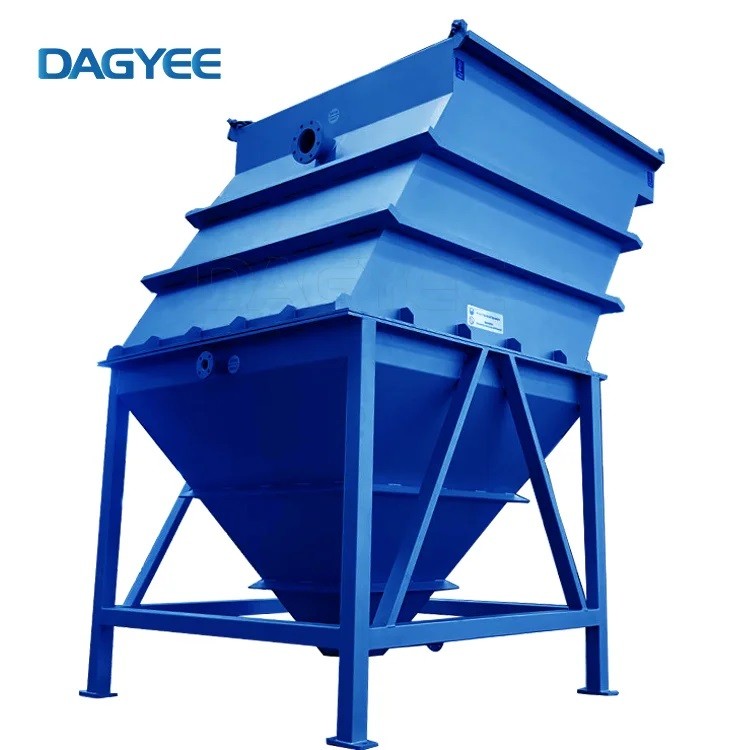

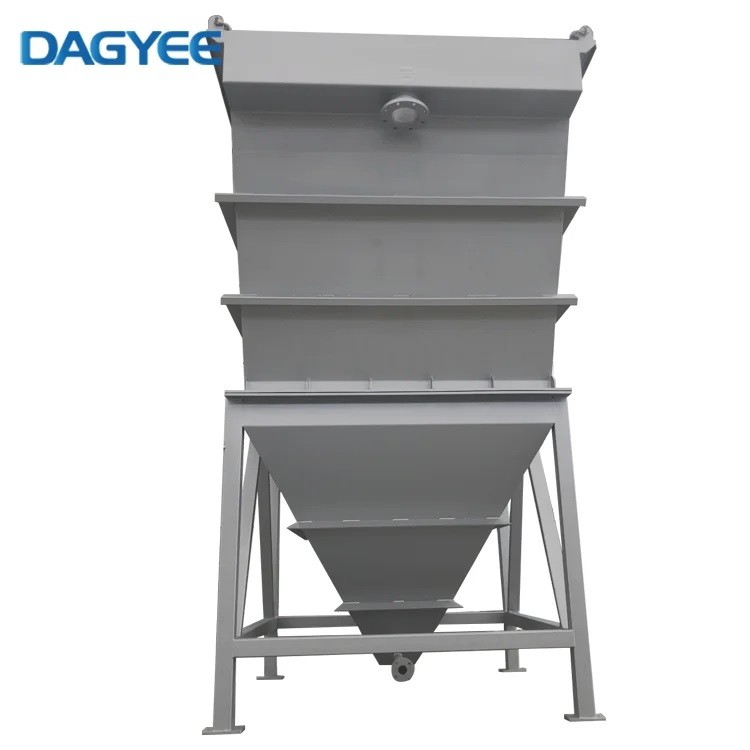

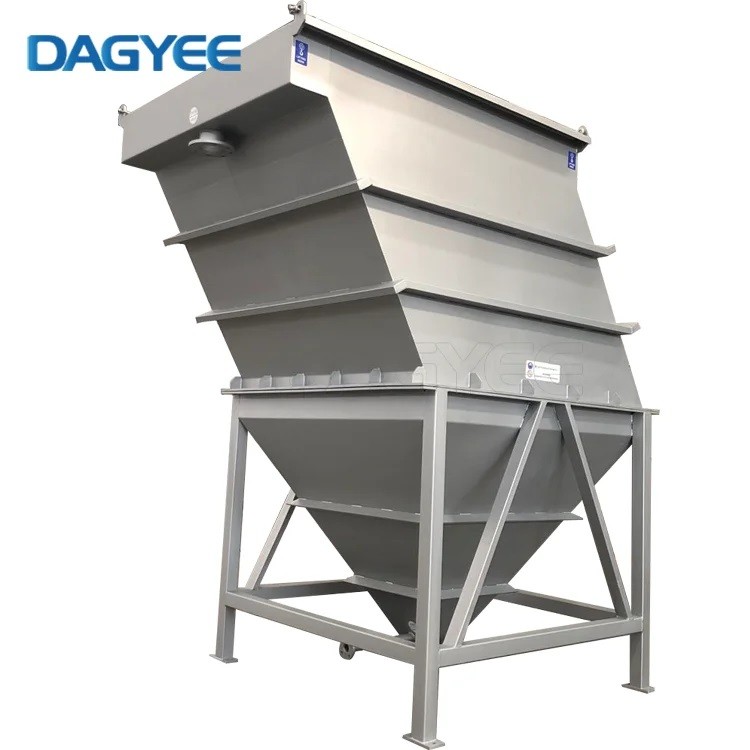

DLC-I. Гравитационный пластинчатый отстойник
V-образный бункер для осадка, простая конструкция, отсутствие энергопотребления.

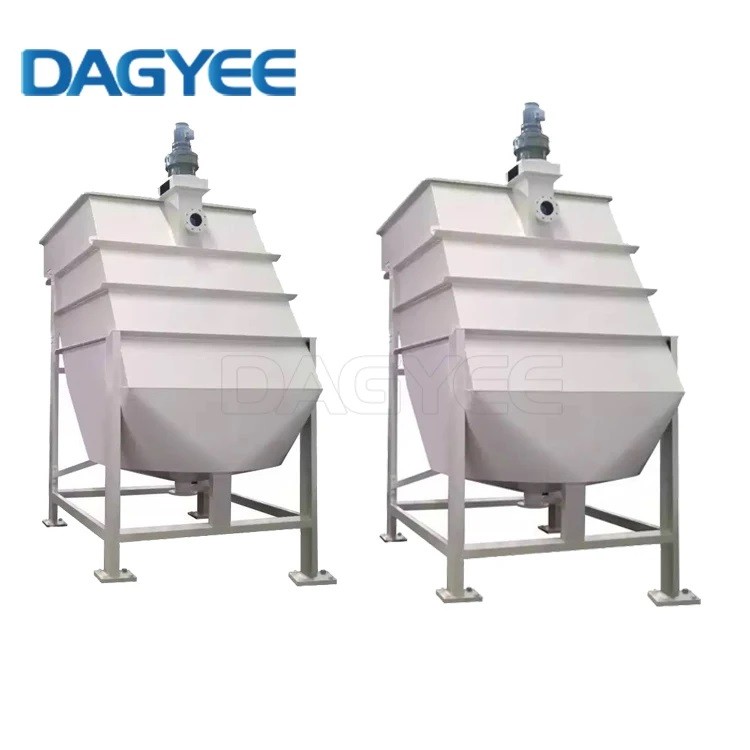

DLC-II. Пластинчатый отстойник со скребком
Дополнительно оснащён механической системой привода. Обеспечивает более качественное и стабильное удаление осадка. Рекомендуется для установок с высокой производительностью.
DLC-III. Гидравлический пластинчатый отстойник повышенной эффективности
Уменьшенная занимаемая площадь, высокая эффективность осаждения, разборная конструкция для удобства транспортировки.
| Модель | Производительность (м³/ч) | Присоединительные размеры труб (мм) | Габаритные размеры (м) | |||||
|---|---|---|---|---|---|---|---|---|
| Вход | Выход | Шлам | Промывка | Д | Ш | В | ||
| DLC-5 | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.60 | 2.90 |
| DLC-10 | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3.00 |
| DLC-15 | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-20 | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-30 | 30 | 150 | 150 | 50 | 50 | 4.20 | 2.22 | 3.00 |
| DLC-40 | 40 | 150 | 150 | 50 | 50 | 4.00 | 2.80 | 3.00 |
| DLC-50 | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3.00 |
| DLC-60 | 60 | 200 | 200 | 50 | 50 | 4.70 | 3.00 | 3.00 |
| DLC-70 | 70 | 250 | 200 | 50 | 50 | 6.40 | 2.60 | 3.00 |
| DLC-80 | 80 | 250 | 200 | 50 | 50 | 6.80 | 2.82 | 3.00 |
| DLC-100 | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3.00 |
Требования к предварительной подготовке
Эффективность пластинчатого отстойника зависит от правильной предварительной подготовки воды. Без предварительной обработки эффективность снижается.
Рекомендуемые этапы подготовки:
-
Коагуляция/флокуляция — для мелких частиц добавление коагулянтов и флокулянтов необходимо для образования крупных хлопьев
-
Тонкое процеживание — удаление крупного мусора, который может забить каналы пластин
-
Удаление песка и жиров — предотвращение накопления тяжёлых и плавающих веществ
-
Корректировка pH — для оптимизации флокуляции и осаждения
Преимущества перед традиционными отстойник
| Характеристика | Традиционный отстойник | Пластинчатый отстойник | Преимущество |
|---|---|---|---|
| Занимаемая площадь | Большая | Значительно меньше | Экономия пространства |
| Площадь осаждения на 1 м² | Небольшая | Большая | Высокая эффективность |
| Время пребывания | Часы | Минуты | Более быстрая обработка |
| Плотность осадка | Низкая | Высокая | Снижение затрат на утилизацию |
| Движущиеся части | Есть (мешалки, скребки) | Отсутствуют | Низкие эксплуатационные затраты |
| Энергопотребление | Умеренное | Минимальное | Экономия энергии |
| Стоимость установки | Высокая (строительство) | Ниже (модульная конструкция) | Снижение затрат |
| Надёжность | Средняя | Высокая | Длительный срок службы |
Области применения
Установки обратного осмоса – предварительная очистка воды для опреснительных установок и промышленных RO систем.
Системы ультрафильтрации – защита УФ мембран от механических повреждений и абразивного износа.
Опреснительные установки – подготовка морской и солоноватой воды перед мембранным опреснением.
Промышленная водоподготовка – очистка технологической воды для электроники, фармацевтики и пищевой промышленности.
ТЭЦ и котельные – подготовка воды для подпитки тепловых сетей и паровых котлов.
Горнодобывающая промышленность – осветление шахтных и карьерных вод перед мембранной очисткой.
Контакты
Пластинчатый отстойник DAGYEE – это надёжное и экономичное решение для предварительной очистки воды перед мембранными установками. Эффективное удаление взвешенных веществ и коллоидов позволяет значительно продлить срок службы мембран, снизить эксплуатационные расходы и обеспечить стабильную работу всей системы водоподготовки
Наши специалисты готовы помочь с подбором оптимальной модели и подготовкой коммерческого предложения с учётом требований вашего проекта.
Свяжитесь с нашей командой для консультации по подбору оптимальной модели для вашей мембранной установки.
