Пластинчатый отстойник для удаления взвешенных веществ из нефтесодержащих сточных вод – эффективная очистка нефтяных эмульсий и механических примесей
ЧТО ТАКОЕ LAMELLA CLARIFIER
Нефтесодержащие сточные воды являются одной из наиболее сложных проблем в области промышленной экологии. Они образуются на всех этапах добычи, транспортировки, хранения и переработки нефти и нефтепродуктов, а также на предприятиях машиностроения, транспорта и других отраслях. Эти воды содержат различные загрязнители: эмульгированную нефть, взвешенные вещества, механические примеси, песок, глину, продукты коррозии и другие компоненты.
Эффективная очистка нефтесодержащих сточных вод необходима для соблюдения экологических требований, предотвращения загрязнения водоёмов и возможности повторного использования воды в технологических процессах. Пластинчатые отстойники являются высокоэффективным решением для удаления взвешенных веществ и механических примесей из нефтесодержащих вод, обеспечивая высокое качество очистки и компактность оборудования.
Оборудование DAGYEE успешно применяется на нефтяных месторождениях, нефтеперерабатывающих заводах, нефтебазах, автозаправочных станциях, машиностроительных предприятиях и других объектах, где образуются нефтесодержащие сточные воды. Надёжная конструкция и простота эксплуатации делают его оптимальным выбором для предприятий любой отрасли.
КАК РАБОТАЕТ ОЧИСТИТЕЛЬ LAMELLA
Пластинчатый отстойник обеспечивает эффективное удаление взвешенных веществ и механических примесей из нефтесодержащих сточных вод на основе принципа тонкослойного осаждения. Система может быть дополнена нефтеловушкой для удаления свободной нефти и флокуляцией для улучшения осаждения мелких частиц.
Технологический процесс
Этап 1: Удаление свободной нефти (предварительная очистка)
Перед подачей в пластинчатый отстойник нефтесодержащая вода проходит через нефтеловушку, где происходит отделение свободной нефти, всплывающей на поверхность. Это снижает нагрузку на пластинчатый отстойник и предотвращает загрязнение пластин.

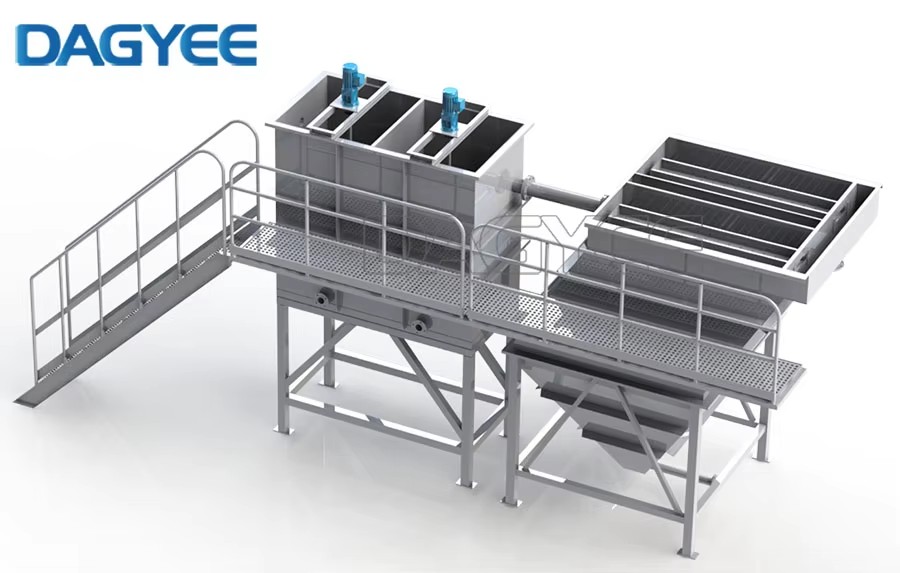

Этап 2: Флокуляция (рекомендована)
Для образования крупных, хорошо осаждающихся хлопьев из мелких взвешенных частиц и эмульгированной нефти в воду добавляются флокулянты. Это значительно повышает эффективность осаждения и улучшает качество очистки.
Этап 3: Подача и распределение воды
Вода поступает в пластинчатый отстойник через распределительное устройство, обеспечивающее равномерную подачу по всему сечению. Правильное распределение обеспечивает полное использование площади пластин и максимальную эффективность осаждения.
Этап 4: Осаждение взвешенных веществ
Вода движется вверх между наклонными пластинами, установленными под углом 55-60° к горизонту. Твёрдые частицы и хлопья осаждаются на пластинах и сползают в бункер для осадка. Осветлённая вода переливается в сборные лотки.
Этап 5: Дополнительная очистка (по требованию)
При необходимости осветлённая вода может направляться на последующие ступени очистки – тонкослойные маслоотделители, сорбционные фильтры или другие системы доочистки.
Этап 6: Удаление осадка
Накопившийся осадок, содержащий механические примеси и нефтепродукты, периодически удаляется из бункера и направляется на обезвоживание и утилизацию или переработку.
Конструктивные особенности
| Особенность | Преимущество |
|---|---|
| Наклонные пластины | Эффективная площадь осаждения значительно превышает занимаемую площадь |
| Оптимальный угол наклона | Самоочищающаяся конструкция — осадок сползает под действием силы тяжести |
| Противоточное движение | Повышенная эффективность осаждения, более плотный осадок |
| Отсутствие движущихся частей | Минимальный износ, низкие эксплуатационные затраты |
| Модульная конструкция | Простота монтажа, гибкость проектирования |
| Коррозионностойкие материалы | Нержавеющая сталь, полиэтилен, инженерные пластики |
| Равномерное распределение потока | Оптимальное использование всей площади пластин |
| Бункер для осадка | Эффективное сгущение и удаление осадка |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ LAMELLA CLARIFIER
- Материал пластин: нержавеющая сталь 304/316L, полипропилен (ПП) или ПВХ с УФ-стабилизацией
- Размеры пластин: стандартные 1,0 м × 2,0 м, возможны индивидуальные размеры
- Угол наклона: 55–60 градусов (оптимальный для сползания ила)
- Расстояние между пластинами: 40–80 мм (регулируется в зависимости от применения)
- Количество пластин: 20–200 пластин на модуль
- Скорость поверхностной нагрузки: 1,0–3,0 м³/м²·ч (в зависимости от применения)
- Время гидравлического удержания: 20–60 минут
- Снижение мутности: 80–95% (в зависимости от характеристик исходной воды)
- Концентрация ила: 1–3% сухих веществ в бункере для ила
- Материал конструкции: углеродистая сталь с эпоксидным покрытием, нержавеющая сталь или бетон
- Общие размеры: обычно 3–10 м (длина) × 2–5 м (ширина) × 3–4 м (высота)
Ламеллярный клиарификатор Модель

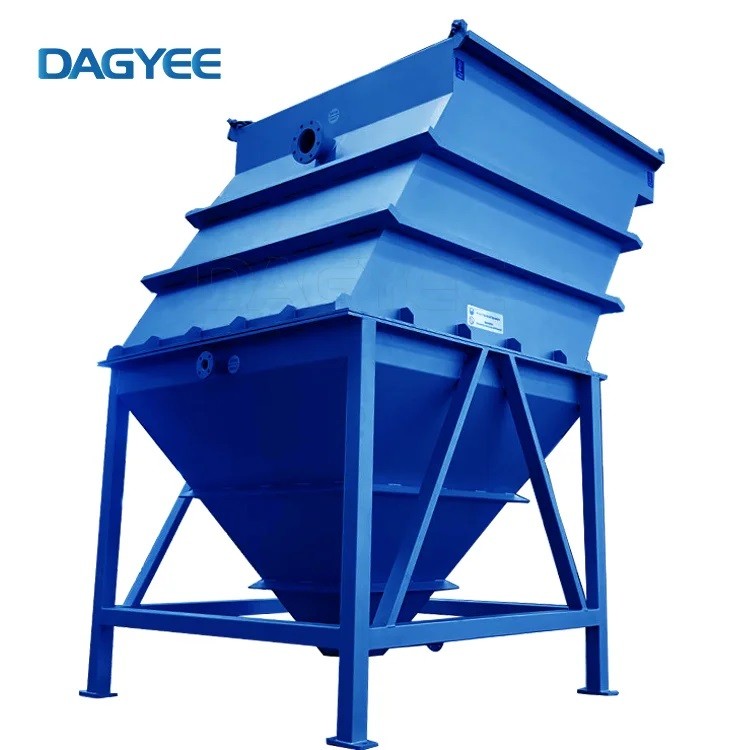

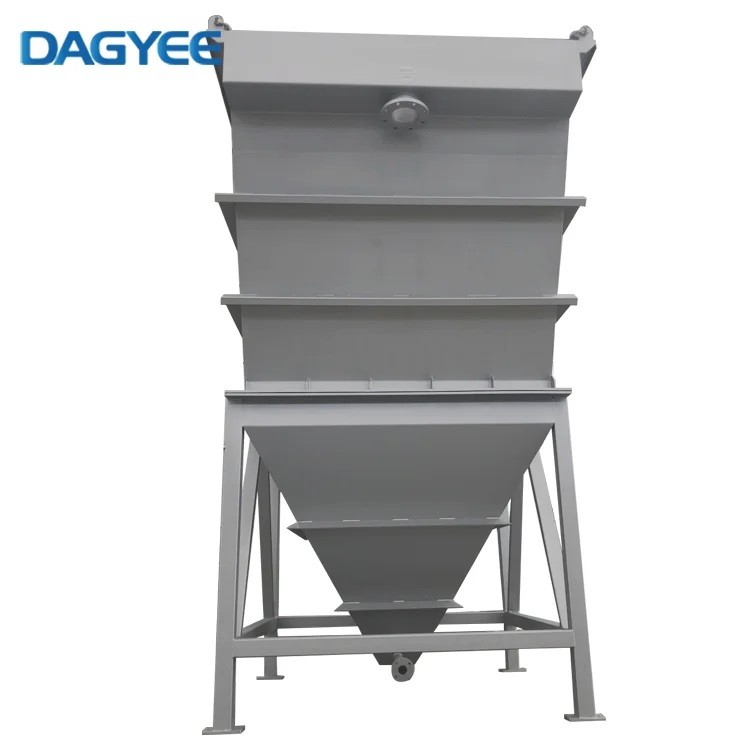

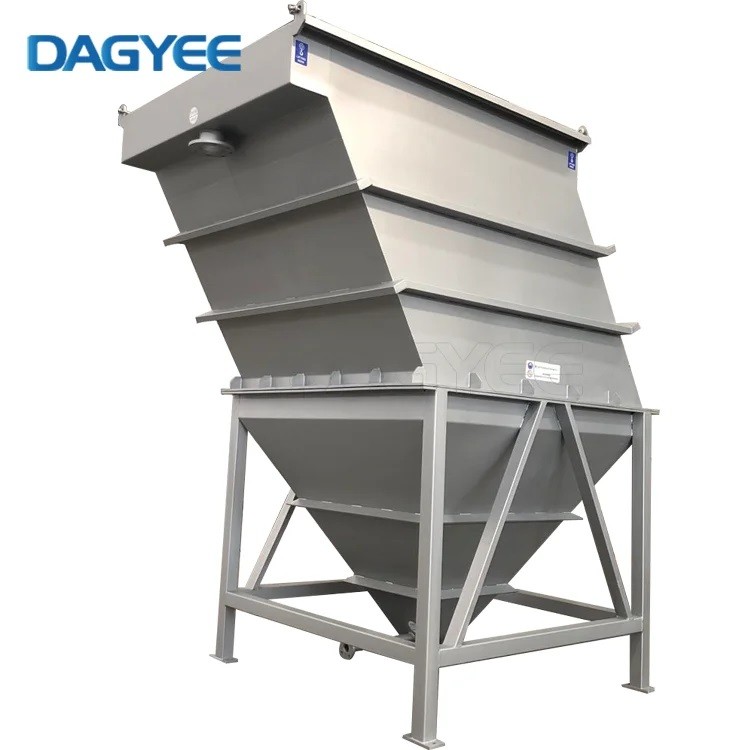

DLC-I. Гравитационный пластинчатый отстойник
V-образный бункер для осадка, простая конструкция, отсутствие энергопотребления.

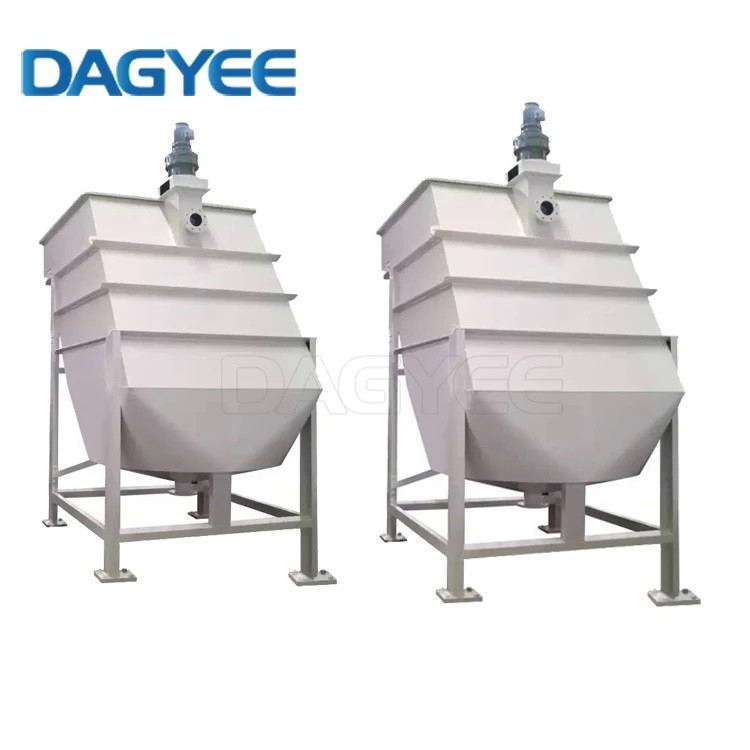

DLC-II. Пластинчатый отстойник со скребком
Дополнительно оснащён механической системой привода. Обеспечивает более качественное и стабильное удаление осадка. Рекомендуется для установок с высокой производительностью.
DLC-III. Гидравлический пластинчатый отстойник повышенной эффективности
Уменьшенная занимаемая площадь, высокая эффективность осаждения, разборная конструкция для удобства транспортировки.
| Модель | Производительность (м³/ч) | Присоединительные размеры труб (мм) | Габаритные размеры (м) | |||||
|---|---|---|---|---|---|---|---|---|
| Вход | Выход | Шлам | Промывка | Д | Ш | В | ||
| DLC-5 | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.60 | 2.90 |
| DLC-10 | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3.00 |
| DLC-15 | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-20 | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-30 | 30 | 150 | 150 | 50 | 50 | 4.20 | 2.22 | 3.00 |
| DLC-40 | 40 | 150 | 150 | 50 | 50 | 4.00 | 2.80 | 3.00 |
| DLC-50 | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3.00 |
| DLC-60 | 60 | 200 | 200 | 50 | 50 | 4.70 | 3.00 | 3.00 |
| DLC-70 | 70 | 250 | 200 | 50 | 50 | 6.40 | 2.60 | 3.00 |
| DLC-80 | 80 | 250 | 200 | 50 | 50 | 6.80 | 2.82 | 3.00 |
| DLC-100 | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3.00 |
Требования к предварительной подготовке
Эффективность пластинчатого отстойника зависит от правильной предварительной подготовки воды. Без предварительной обработки эффективность снижается.
Рекомендуемые этапы подготовки:
-
Коагуляция/флокуляция — для мелких частиц добавление коагулянтов и флокулянтов необходимо для образования крупных хлопьев
-
Тонкое процеживание — удаление крупного мусора, который может забить каналы пластин
-
Удаление песка и жиров — предотвращение накопления тяжёлых и плавающих веществ
-
Корректировка pH — для оптимизации флокуляции и осаждения
Преимущества перед традиционными отстойник
| Характеристика | Традиционный отстойник | Пластинчатый отстойник | Преимущество |
|---|---|---|---|
| Занимаемая площадь | Большая | Значительно меньше | Экономия пространства |
| Площадь осаждения на 1 м² | Небольшая | Большая | Высокая эффективность |
| Время пребывания | Часы | Минуты | Более быстрая обработка |
| Плотность осадка | Низкая | Высокая | Снижение затрат на утилизацию |
| Движущиеся части | Есть (мешалки, скребки) | Отсутствуют | Низкие эксплуатационные затраты |
| Энергопотребление | Умеренное | Минимальное | Экономия энергии |
| Стоимость установки | Высокая (строительство) | Ниже (модульная конструкция) | Снижение затрат |
| Надёжность | Средняя | Высокая | Длительный срок службы |
Области применения
- Городские очистные сооружения – увеличение производительности действующих станций аэрации без расширения площадок.
- Промышленные очистные сооружения – повышение эффективности очистки сточных вод предприятий при возрастающих нагрузках.
- Станции водоподготовки – повышение производительности осветлителей при подготовке питьевой воды.
- Ливневые очистные сооружения – повышение эффективности очистки поверхностных стоков.
- Сельскохозяйственные объекты – модернизация систем очистки сточных вод фермерских хозяйств.
- Нефтяная промышленность – повышение эффективности очистки нефтесодержащих сточных вод.
Контакты
Пластинчатый отстойник для нефтесодержащих сточных вод DAGYEE – это надёжное и эффективное решение для удаления взвешенных веществ и механических примесей на предприятиях нефтяной промышленности. Компактная конструкция, высокая эффективность и минимальные эксплуатационные затраты делают его оптимальным выбором для нефтяных месторождений, нефтебаз, АЗС и машиностроительных предприятий.
Наши специалисты готовы помочь с подбором оборудования и разработкой схемы очистки с учётом состава ваших сточных вод и требований к качеству очистки.
Свяжитесь с нашей командой для консультации по подбору оптимальной модели для вашего предприятия.
