Описание
Винтовой обезвоживатель осадка для модернизации очистных сооружений – замена устаревших технологий
Многие очистные сооружения, построенные десятилетия назад, до сих пор используют устаревшие методы обезвоживания осадка – песчаные площадки, иловые карты, гравитационное сгущение. Эти технологии требуют больших площадей, ручного труда, зависят от погодных условий и не обеспечивают стабильного качества. Расходы на вывоз влажного осадка постоянно растут, а нормативы ужесточаются.
Модернизация очистных сооружений с установкой современного винтового обезвоживателя позволяет решить эти проблемы. Оборудование устанавливается в существующих зданиях, не требует расширения площадей и обеспечивает механическое обезвоживание осадка в любое время года.
Винтовой обезвоживатель DAGYEE – это компактное оборудование, которое можно установить на месте устаревших систем. Оно обеспечивает стабильное обезвоживание с влажностью кека 75-82%, сокращает объём осадка в 5-10 раз и снижает затраты на вывоз и утилизацию до 70%.
Описание осушителя ила

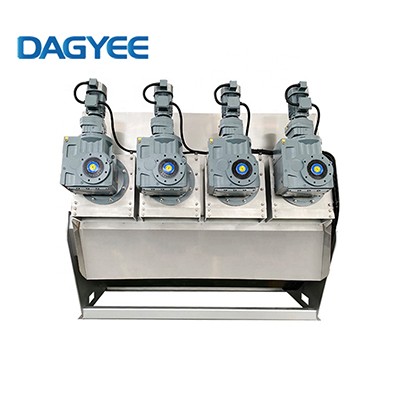

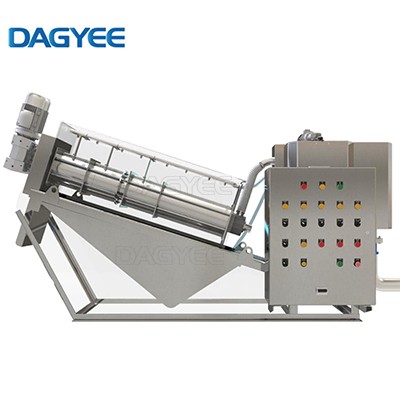

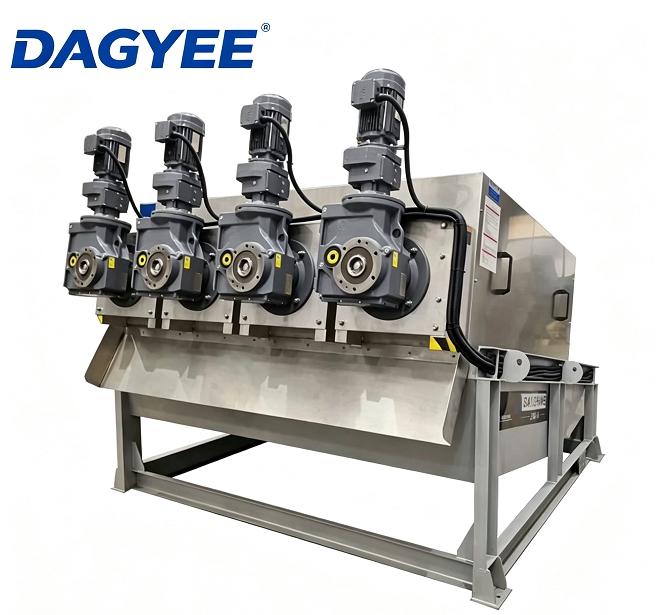

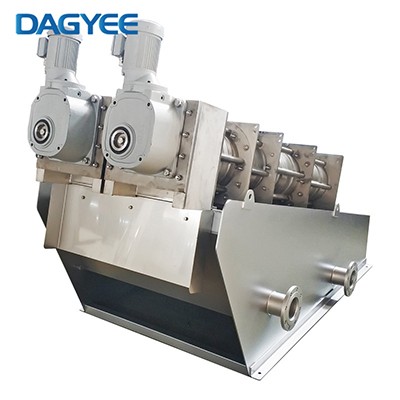

Винтовой обезвоживатель осадка для модернизации – это современное оборудование непрерывного действия. Конструкция включает следующие основные элементы:
Винтовой шнек – вращающийся вал с винтовой нарезкой. Имеет коническую форму для постепенного повышения давления. Скорость вращения 2-5 об/мин.
Самоочищающиеся диски – подвижные и неподвижные диски из нержавеющей стали. Обеспечивают самоочистку и предотвращают забивание. Не требуют замены в течение всего срока службы.
Камера обезвоживания – рабочая камера с дисками, в которой происходит отделение воды. Герметичная конструкция предотвращает утечки.
Система подачи осадка – насос и трубопроводы для подачи осадка из существующих накопителей.
Система дозирования флокулянта – дозирующий насос для подачи полимера. Простая настройка, минимальный расход.
Приводная система – двигатель с частотным регулированием. Позволяет настраивать скорость под тип осадка.
Система промывки – форсунки для промывки дисков. Расход воды минимален – 30-80 л/ч.
Панель управления – PLC-контроллер с сенсорным экраном для автоматического управления. Простой интерфейс, не требует специального обучения.
Процесс обезвоживания ила
Процесс обезвоживания на винтовом обезвоживателе проходит несколько этапов:
Этап 1: Забор осадка
Осадок из существующих накопительных ёмкостей подаётся насосом в смеситель. Для модернизации используются существующие системы подачи осадка.
Этап 2: Флокуляция
В смесителе осадок смешивается с раствором флокулянта. Образуются крупные хлопья. Дозировка флокулянта минимальна по сравнению с другими технологиями.
Этап 3: Гравитационное обезвоживание
Подготовленный осадок поступает в обезвоживатель. Свободная вода стекает через зазоры между дисками под действием силы тяжести.
Этап 4: Механическое сжатие
Шнек продвигает осадок к выходу. Диаметр вала увеличивается. Давление возрастает. Вода выдавливается через зазоры между дисками.
Этап 5: Выгрузка кека
Обезвоженный осадок выходит через разгрузочное отверстие. Кек имеет влажность 75-82% и стабильную структуру. Объём осадка уменьшается в 5-10 раз.
Этап 6: Самоочистка и промывка
Диски очищаются автоматически. Периодически включается промывка для удаления остатков осадка.
Этап 7: Отвод фильтрата
Отделённая вода возвращается в начало очистных сооружений или направляется в канализацию.
Полный практический процесс работы осушителя ила
Практический процесс работы при модернизации включает следующие этапы:
Обследование объекта
Специалисты выезжают на объект для обследования существующих сооружений. Определяются места установки оборудования, точки подключения коммуникаций. Разрабатывается проект модернизации.
Демонтаж устаревшего оборудования
При необходимости демонтируются песчаные площадки или другое устаревшее оборудование. Освобождаются площади для установки нового обезвоживателя.
Монтаж обезвоживателя
Оборудование устанавливается в существующих зданиях или на подготовленных площадках. Подключаются трубопроводы подачи осадка и отвода фильтрата. Подключается электропитание.
Пусконаладка
Проводится пробный запуск оборудования. Настраиваются параметры дозирования флокулянта и скорости вращения шнека. Проверяется качество обезвоживания.
Эксплуатация
Оборудование работает в автоматическом режиме. Оператор контролирует процесс, корректирует параметры при необходимости. Ведётся учёт объёмов обезвоженного осадка.
Модель осушителя ила
| Модель | Производительность по СВ (кг/ч) | Расход по суспензии (м³/ч) | Производительность при разной концентрации (м³/ч) | Диаметр шнека | Высота выгрузки (мм) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мин. | макс. | 2 г/л | 5 г/л | 2 г/л | 5 г/л | 10 г/л | 20 г/л | 25 г/л | 50 г/л | |||
| DL101 | 3 | 5 | 1.5 | 0.6 | 1.5 | 0.6 | 0.5 | 0.25 | 0.2 | 0.1 | Φ100×1 | 215 |
| DL131 | 6 | 10 | 3 | 1.2 | 3 | 1.2 | 1 | 0.8 | 0.4 | 0.2 | Φ130×1 | 260 |
| DL132 | 12 | 20 | 6 | 2.4 | 6 | 2.4 | 2 | 1 | 0.8 | 0.4 | Φ130×2 | 250 |
| DL202 | 18 | 30 | 9 | 3.6 | 9 | 3.6 | 3 | 1.5 | 1.2 | 0.6 | Φ200×2 | 350 |
| DL301 | 30 | 50 | 15 | 6 | 15 | 6 | 5 | 2.5 | 2 | 1 | Φ310×1 | 495 |
| DL302 | 60 | 100 | 30 | 12 | 30 | 12 | 10 | 5 | 4 | 2 | Φ310×2 | 495 |
| DL303 | 90 | 150 | 45 | 18 | 45 | 18 | 15 | 7.5 | 6 | 3 | Φ310×2 | 495 |
| DL352 | 120 | 200 | 60 | 24 | 60 | 24 | 20 | 10 | 8 | 4 | Φ350×2 | 580 |
| DL353 | 180 | 300 | 60 | 36 | 60 | 36 | 30 | 15 | 12 | 6 | Φ350×3 | 580 |
| DL402 | 120 | 200 | 60 | 24 | 60 | 24 | 20 | 10 | 8 | 4 | Φ410×2 | 585 |
| DL403 | 180 | 300 | 60 | 36 | 60 | 36 | 30 | 15 | 12 | 6 | Φ410×3 | 585 |
Преимущества осушителя ила
Работа с различными типами шламов
Оборудование успешно обрабатывает пищевые шламы (мясные, молочные, масложировые), химические осадки, целлюлозно-бумажные шламы, нефтяные шламы, текстильные шламы. Самоочищающаяся конструкция позволяет работать с жирными, волокнистыми и вязкими материалами.
Самоочищающаяся конструкция
Подвижные и неподвижные диски создают самоочищающийся эффект. Зазоры не забиваются даже при работе с труднообезвоживаемыми промышленными шламами. Оборудование не требует частых остановок для очистки.
Конический шнек
Обеспечивает плавное повышение давления. Удаление влаги происходит эффективно. Не требуется большое количество флокулянта. Минимальный износ оборудования.
Малая скорость вращения
2-5 об/мин. Низкое энергопотребление. Тихая работа. Минимальный износ. Долгий срок службы оборудования.
Полная автоматизация
PLC-контроллер с сенсорным экраном. Автоматическое управление всеми параметрами. Контроль в реальном времени. Корректировка режимов при изменении свойств шлама. Возможность удалённого мониторинга.
Простая конструкция
Минимум движущихся частей. Высокая надёжность. Простота обслуживания. Доступ ко всем узлам. Быстрая замена изношенных элементов.
Преимущества
| Преимущество | Описание |
|---|---|
| Непрерывная работа | Круглосуточная работа без остановок на выгрузку |
| Самоочистка | Диски очищаются автоматически, забивание исключено |
| Низкое энергопотребление | 0.05-0.15 кВт·ч/кг СВ |
| Малый расход воды | 30-80 л/ч |
| Тихая работа | Низкий уровень шума |
| Компактность | Занимает мало места |
| Нет расходных материалов | Нет фильтровальных тканей |
| Высокая степень обезвоживания | 75-82% влажности кека |
| Универсальность | Работает с разными осадками |
| Автоматизация | PLC-управление с сенсорным экраном |
Применение осушителей ила
Посёлки и жилые комплексы
Обезвоживание осадка на очистных сооружениях коттеджных посёлков и жилых комплексов. Компактные размеры позволяют размещать станцию в существующих зданиях.
Малые населённые пункты
Обработка осадка на станциях очистки воды малой производительности. Простота эксплуатации, минимальное обслуживание.
Объекты ЖКХ
Обезвоживание осадка на коммунальных объектах небольшой производительности. Надёжная работа, низкие эксплуатационные затраты.
Малые предприятия
Обработка осадков на небольших промышленных объектах. Быстрый монтаж, простота подключения.
Кемпинги и базы отдыха
Очистка и обезвоживание осадков на объектах временного проживания. Сезонная эксплуатация.
Контакты
Винтовой обезвоживатель осадка DAGYEE – это современное решение для модернизации очистных сооружений. Замена устаревших технологий позволяет снизить затраты на вывоз осадка до 70%, обеспечить круглогодичную работу и соответствие современным нормативам.
Свяжитесь с нашими специалистами для бесплатной консультации и разработки проекта модернизации ваших очистных сооружений.
