Clarificador de Lamelas: Una Herramienta Potente para la Separación Eficiente de Sólidos y Líquidos en el Tratamiento de Aguas
La separación sólido-líquido es un paso crucial en los procesos modernos de tratamiento de agua, y su eficacia influye directamente en el grado de purificación del agua y en la eficiencia del tratamiento. El Decantador de Placas Inclinadas (Lamella clarifier), como un dispositivo avanzado de separación sólido-líquido, ha sido ampliamente aplicado en diversos escenarios de tratamiento de agua en todo el mundo debido a su diseño único y su excelente rendimiento.

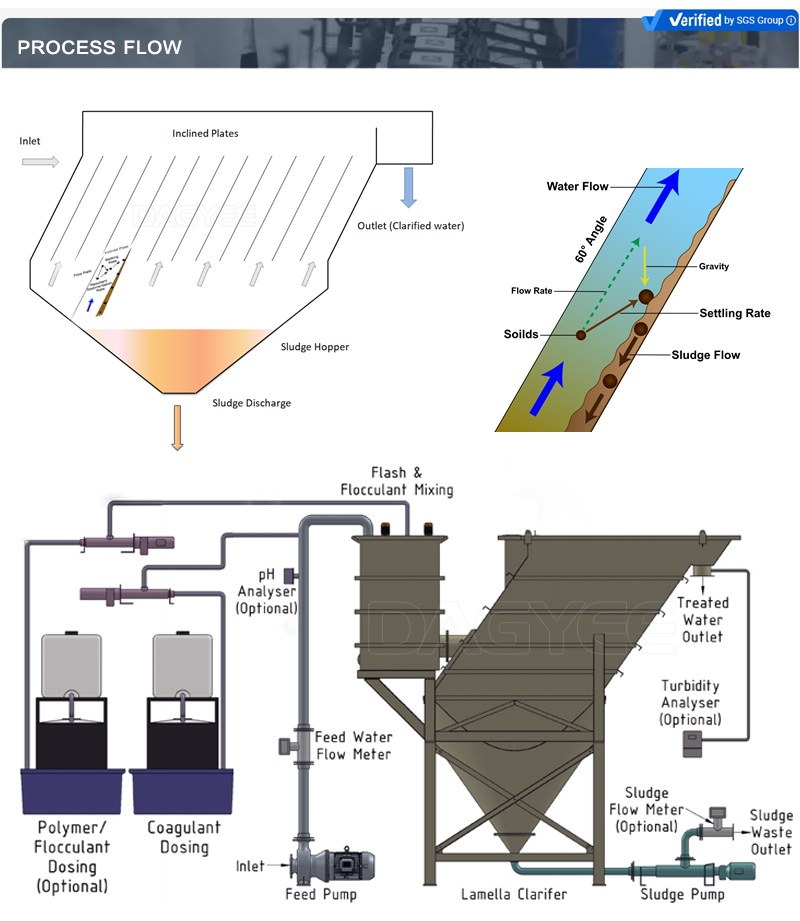

I. Principio de Funcionamiento: Sedimentación de Alta Eficiencia Basada en la Teoría del Tanque Poco Profundo
El fundamento teórico de la tecnología de sedimentación de placas inclinadas (Lamella) es la "teoría del tanque poco profundo" propuesta por el profesor Hazen de Alemania a principios del siglo XX. La idea central de esta teoría es que la eficiencia de sedimentación depende principalmente del área de sedimentación en lugar de la profundidad de la misma. En los tanques de sedimentación tradicionales, las partículas necesitan recorrer una larga distancia vertical, lo que consume tiempo y es ineficiente. Sin embargo, el Decantador de Placas Inclinadas aumenta significativamente el área de sedimentación mediante la instalación de una serie de placas inclinadas o componentes tubulares en la zona de separación por sedimentación. Por ejemplo, en un tanque de sedimentación de tamaño convencional, el área de sedimentación puede aumentar instantáneamente de decenas de metros cuadrados a cientos de metros cuadrados después de instalar las placas inclinadas. Cuando el agua residual entra en el Decantador de Placas Inclinadas, primero pasa a través de un dispositivo de pre-reacción donde las partículas en suspensión en el agua reaccionan completamente con los floculantes para formar flóculos más grandes, facilitando la sedimentación posterior.
Luego, el agua fluye hacia la zona de separación por sedimentación equipada con las placas inclinadas o tubos. Entre las placas inclinadas (tubos), el flujo de agua presenta un estado laminar lento y estable, reduciendo la perturbación de la sedimentación de partículas causada por la turbulencia del agua. Bajo la influencia de la gravedad, las partículas sólidas en el agua se sedimentan en la superficie de las placas inclinadas (tubos), y las partículas que se han sedimentado en ellas se deslizan hacia abajo a lo largo de la superficie inclinada y finalmente caen en la tolva de lodos en la parte inferior del tanque de sedimentación; el agua sobrenadante que ha sido sedimentada fluye desde la parte superior del tanque de sedimentación, completando el proceso de separación sólido-líquido. Debido a la presencia de las placas inclinadas (tubos), la tasa de separación efectiva por unidad de área puede ser varias veces mayor que la de los tanques de sedimentación tradicionales, aumentando significativamente la carga superficial del tanque de sedimentación y mejorando enormemente la eficiencia de sedimentación.

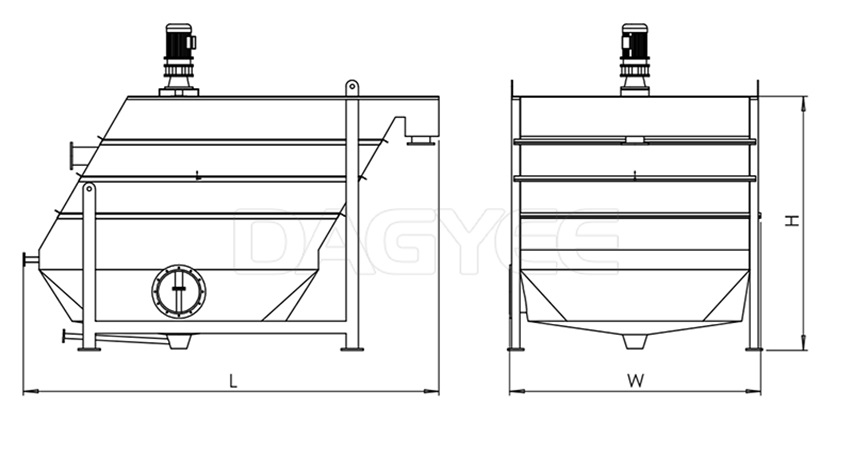

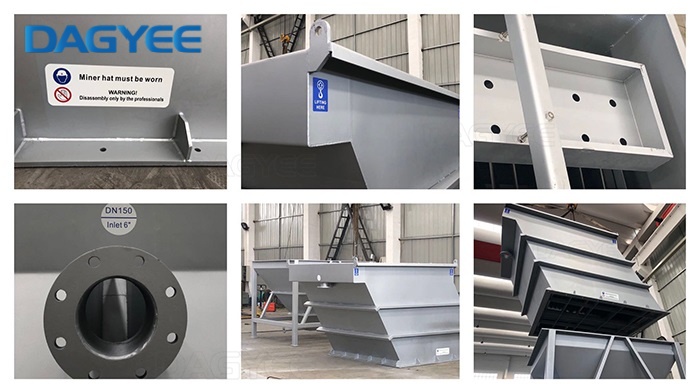

II. Diseño Estructural: Distribución Científica para Garantizar un Funcionamiento Eficiente
(1) Componentes de Placas Inclinadas (Tubos)
Las placas inclinadas (tubos) son los componentes centrales del Decantador de Placas Inclinadas, y su material y diseño estructural tienen un impacto significativo en el efecto de sedimentación.
| Ítem | Especificación y Valor de Diseño | Observaciones |
| Material Principal | Placa rígida de PVC importado / Placa de PP de alta calidad | Resistente a la corrosión, alta resistencia mecánica |
| Espesor de la Placa | 6–8 mm | Garantiza una operación estable a largo plazo |
| Longitud Efectiva | 1,5 m | Trayectoria de sedimentación extendida |
| Ángulo de Inclinación | 60° | Facilita el deslizamiento de lodos, previene obstrucciones |
| Espaciado entre Placas / Tubos | 8–10 cm | Equilibra el flujo y el rendimiento anti-obstrucción |
| Estructura de Tubos | Tubo tipo panal (honeycomb) | Interior liso, baja resistencia al flujo |
| Sistema Auxiliar | Dispositivo de retrolavado | Limpieza periódica para mantener la eficiencia |
⚙️ Especificaciones técnicas para decantador de placas / tubos según imagen adjunta (image.png). Diseñado para sedimentación de alta eficiencia en tratamiento de agua y aguas residuales. Materiales resistentes a la corrosión (PVC/PP), ángulo de inclinación optimizado (60°) y sistema de retrolavado para operación confiable a largo plazo.
(2) Sistema de Entrada y Distribución
El Decantador de Placas Inclinadas cuenta con excelentes condiciones de entrada y adopta un diseño de entrada especial para garantizar que el agua residual pueda ingresar a la zona de sedimentación de manera uniforme y estable, evitando cortocircuitos y perturbaciones. A través de un sistema de distribución de resistencia igual, se equilibra la distribución de agua a cada grupo de placas inclinadas (tubos), asegurando un flujo de agua uniforme en toda el área de sedimentación y aprovechando plenamente el efecto de sedimentación de las placas inclinadas (tubos). En algunos decantadores de placas inclinadas de gran tamaño, también se instala un dispositivo especial de disipación de energía en la entrada para convertir la energía cinética del agua entrante en energía potencial, evitando el impacto del flujo de agua a alta velocidad en el proceso de sedimentación.
(3) Sistema de Recolección y Extracción de Lodos
En la parte inferior del tanque de sedimentación, se coloca una tolva de lodos para recolectar los lodos sedimentados. Los lodos que se han sedimentado en las placas inclinadas (tubos) y se han deslizado hasta el fondo del tanque se concentran aún más en la tolva de lodos. Para garantizar que los lodos puedan ser extraídos sin problemas, se suele adoptar el método de extracción mediante bombeo. Los lodos que se han sedimentado y concentrado en la tolva de lodos inferior pueden ser extraídos de manera más completa mediante bombeo, evitando al mismo tiempo la obstrucción y endurecimiento del fondo. Según las condiciones de la calidad del agua, se puede instalar un dispositivo de concentración y raspado de lodos en la parte inferior para optimizar el entorno de extracción de lodos, mejorar la eficiencia de extracción y asegurar que los lodos no se acumulen en grandes cantidades en el tanque de sedimentación, afectando el efecto de sedimentación.
(4) Sistema de Recolección de Sobrenadante
El agua sobrenadante después de la sedimentación se recolecta a través de un dispositivo de recolección específico en la parte superior del tanque de sedimentación. El sistema de recolección directa del sobrenadante puede conducir el agua clarificada fuera del tanque de sedimentación de manera rápida y eficiente, evitando la redisturbación de las partículas ya sedimentadas. En el dispositivo de recolección, generalmente se instalan estructuras como vertederos de desborde. Ajustando la altura del vertedero de desborde, se puede mantener estable el nivel del agua en el tanque de sedimentación, asegurando la consistencia de la calidad del agua efluente.
III. Ventajas de Rendimiento: Exhibición Multidimensional del Rendimiento Sobresaliente
| Índice de Rendimiento | Decantador de Placas | Tanque de Flujo Horizontal / Vertical Tradicional |
| Eficiencia de Sedimentación | Varias a decenas de veces mayor | Nivel base |
| Ocupación de Suelo | Aproximadamente el 20% de los tanques tradicionales | Huella convencional de gran tamaño |
| Carga Hidráulica | Alta, se adapta a grandes fluctuaciones de caudal | Baja, sensible a cambios de caudal |
| Adaptabilidad a la Calidad del Agua | Fuerte (alta/baja turbidez, baja temperatura, agua estacional) | General, limitada a agua bruta estable |
| Costo de Mantenimiento | Bajo, pocas piezas móviles, larga vida útil | Relativamente alto, requiere limpieza frecuente |
| Caso de Mejora de Capacidad Típica | 50.000 m³/d → 100.000 m³/d (sin aumento significativo de área) | Potencial de mejora limitado |
⚙️ Comparativa de rendimiento según imagen adjunta (image.png). Los decantadores de placas ofrecen una eficiencia de sedimentación varias veces superior, ocupación de suelo reducida (≈20% de los tanques convencionales), mayor carga hidráulica, mejor adaptabilidad a variaciones de calidad de agua, menores costos de mantenimiento y notable potencial de ampliación de capacidad sin necesidad de aumentar la superficie. Ideales para modernización de plantas de tratamiento y nuevas instalaciones con restricciones de espacio.
(1) Alta Eficiencia de Sedimentación
Basado en la teoría de tanque poco profundo y un diseño estructural único, la eficiencia de sedimentación del Decantador de Placas Inclinadas es mucho mayor que la de los tanques de sedimentación tradicionales. En comparación con los tanques de sedimentación convencionales de flujo horizontal y flujo vertical, su eficiencia de sedimentación puede aumentar varias veces o incluso decenas de veces. Al tratar la misma cantidad de agua residual, el Decantador de Placas Inclinadas puede lograr la separación sólido-líquido en un tiempo más corto, mejorando en gran medida la capacidad de tratamiento general del sistema de tratamiento de agua. Por ejemplo, en un proyecto de renovación de una planta de tratamiento de aguas residuales, después de reemplazar el tanque de sedimentación de flujo horizontal original por un Decantador de Placas Inclinadas, la capacidad de tratamiento diario de aguas residuales aumentó de 50,000 toneladas a 100,000 toneladas, mientras que el área ocupada por el tanque de sedimentación no aumentó significativamente.
(2) Pequeña Ocupación de Superficie
Debido a la mejora significativa en la eficiencia de sedimentación, la ocupación de superficie del Decantador de Placas Inclinadas es solo aproximadamente el 20% de la requerida por los sistemas de sedimentación tradicionales. Esta ventaja es particularmente prominente en áreas urbanas con recursos de suelo limitados y en proyectos industriales con altos requisitos de distribución del espacio. Por ejemplo, en la construcción de pequeñas estaciones de tratamiento de aguas residuales en centros urbanos, el Decantador de Placas Inclinadas, con su estructura compacta, puede lograr un tratamiento eficiente de aguas residuales dentro de un área limitada sin necesidad de una gran adquisición de terreno, reduciendo los costos de construcción y la ocupación de recursos de suelo.
(3) Alta Carga Hidráulica
El Decantador de Placas Inclinadas tiene una alta carga hidráulica y puede adaptarse a diferentes caudales de agua residual. Su buena distribución del agua y efecto de sedimentación garantizan un rendimiento de separación sólido-líquido estable incluso a altos caudales. En algunos procesos de producción industrial, el caudal de descarga de aguas residuales puede fluctuar ampliamente. El Decantador de Placas Inclinadas puede hacer frente a esta situación de manera efectiva y garantizar un funcionamiento normal durante los períodos de caudal máximo, manteniendo la estabilidad de todo el sistema de tratamiento de agua.
(4) Fuerte Adaptabilidad a la Calidad del Agua
Ya sea en el tratamiento de suministro de agua municipal, la mejora de plantas de tratamiento de aguas residuales, el tratamiento de aguas industriales, la purificación de agua potable rural o el riego de ahorro de agua en tierras de cultivo, el Decantador de Placas Inclinadas puede desempeñar un papel excelente. Es adecuado para diversas condiciones de calidad del agua, incluyendo escenarios con grandes variaciones en la turbidez de la fuente de agua y altos requisitos de calidad del agua. Al tratar agua cruda de alta turbidez (como el agua cruda de la Cuenca del Río Amarillo), ajustando razonablemente la dosis de floculante y el tiempo de sedimentación, se puede eliminar eficazmente una gran cantidad de partículas en suspensión como arena y limo del agua; al tratar agua cruda de baja temperatura, baja turbidez, estacional y climática (como el agua de embalses), la estructura de placas inclinadas (tubos) del Decantador de Placas Inclinadas puede crear condiciones de sedimentación favorables, asegurando una calidad de efluente estable y conforme a las normas.
(5) Bajo Costo de Mantenimiento
El Decantador de Placas Inclinadas tiene pocas piezas móviles internas y depende principalmente de la sedimentación por gravedad y de dispositivos simples de lavado en contracorriente para mantener su funcionamiento. La tasa de fallas del equipo es baja y la vida útil es larga. Las placas inclinadas (tubos) están hechas de materiales duraderos y no se dañan fácilmente. Además, está equipado con un dispositivo de lavado en contracorriente que puede reducir eficazmente la obstrucción de las placas inclinadas (tubos), disminuyendo la frecuencia de limpieza manual y el mantenimiento del equipo. Al mismo tiempo, su sistema de extracción de lodos está razonablemente diseñado, asegurando una extracción fluida de los lodos y reduciendo aún más la dificultad y el costo del mantenimiento. Por ejemplo, en un proyecto de tratamiento de aguas residuales industriales, el Decantador de Placas Inclinadas ha requerido solo unas pocas operaciones de mantenimiento de rutina en cinco años, reduciendo significativamente los costos de mantenimiento en comparación con otros equipos de sedimentación más complejos.

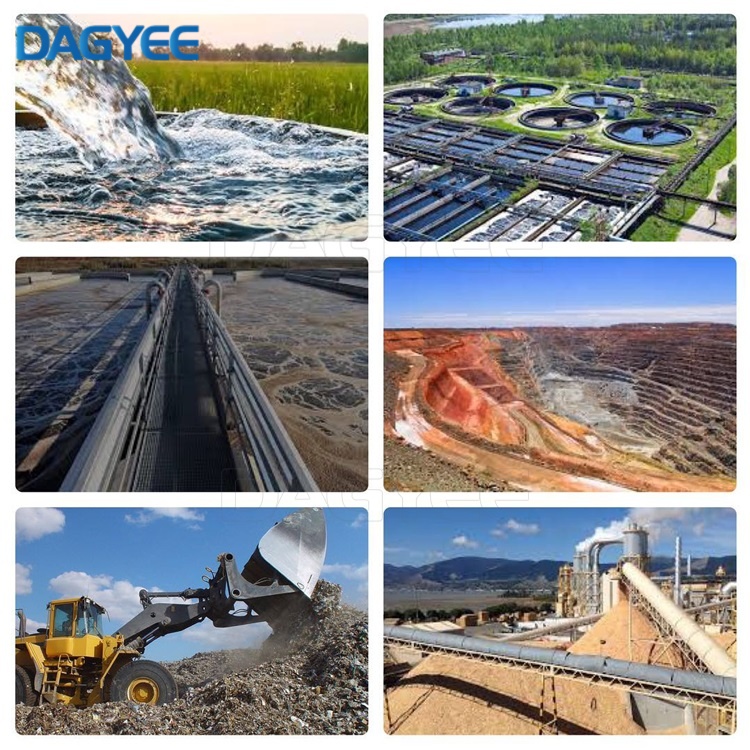

IV. Áreas de Aplicación: Cubriendo Ampliamente Diversos Escenarios de Tratamiento de Agua
| Campo de Aplicación | Función Principal | Objetivo de Tratamiento |
| Abastecimiento de Agua Municipal | Purificación preliminar de agua bruta | Sólidos en suspensión, limo, turbidez |
| Mejora de Plantas Depuradoras | Tratamiento avanzado y mejora del vertido | SS, DQO, PT, efluente a Grado 1A |
| Tratamiento de Agua Industrial | Pretratamiento para electrónica, farmacéutica, alimentos y bebidas | Partículas, impurezas, microorganismos |
| Agua Potable Rural | Purificación descentralizada a pequeña escala | Arena, algas, impurezas en suspensión |
| Riego Agrícola | Clarificación de agua de riego | Impurezas que obstruyen tuberías, residuos orgánicos |
⚙️ Campos de aplicación según imagen adjunta (image.png). El decantador de placas se utiliza ampliamente en abastecimiento de agua municipal, mejora de plantas depuradoras, pretratamiento industrial, agua potable rural y riego agrícola. Su alta eficiencia de sedimentación garantiza la eliminación confiable de sólidos en suspensión, turbidez y diversos contaminantes.
(1) Tratamiento de Suministro de Agua Municipal: En los sistemas de suministro de agua urbanos, el Decantador de Placas Inclinadas se utiliza para la purificación preliminar del agua cruda. Al eliminar impurezas como arena y sólidos en suspensión del agua cruda, proporciona agua de alimentación de alta calidad para los procesos posteriores de filtración y desinfección, asegurando la seguridad del suministro de agua a los residentes urbanos. En áreas con mala calidad de la fuente de agua, la capacidad de sedimentación de alta eficiencia del Decantador de Placas Inclinadas puede mejorar significativamente la calidad del agua cruda y mejorar la calidad del suministro de agua.
(2) Mejora de Plantas de Tratamiento de Aguas Residuales: Con estándares ambientales cada vez más estrictos, muchas plantas de tratamiento de aguas residuales necesitan ser mejoradas para cumplir con requisitos de calidad de efluente más altos. El Decantador de Placas Inclinadas juega un papel crucial en el proceso de mejora del estándar B de nivel primario al estándar A de nivel primario en plantas de tratamiento de aguas residuales. Al agregar el Decantador de Placas Inclinadas al proceso de tratamiento de aguas residuales existente, se pueden eliminar aún más los contaminantes como sólidos en suspensión, demanda química de oxígeno (DQO) y fósforo total de las aguas residuales, asegurando que la calidad del efluente cumpla de manera estable con el estándar A de nivel primario y logrando el objetivo de vertido conforme a la normativa o reutilización del agua recuperada.
(3) Tratamiento de Aguas Industriales: En la producción industrial, diferentes industrias tienen diversos requisitos para la calidad del agua. El Decantador de Placas Inclinadas se puede utilizar para el pretratamiento de varias aguas industriales, como en las industrias electrónica, farmacéutica, y de alimentos y bebidas. En la industria electrónica, donde la pureza del agua de producción es extremadamente alta, el Decantador de Placas Inclinadas puede eliminar eficazmente las impurezas particuladas del agua cruda, proporcionando buenas condiciones de agua de alimentación para procesos de tratamiento avanzado posteriores como la ósmosis inversa, y asegurando la calidad de la producción de productos electrónicos; en la industria de alimentos y bebidas, puede eliminar microorganismos y sólidos en suspensión del agua, asegurando que el agua de producción cumpla con los estándares de higiene.
(4) Purificación de Agua Potable Rural: En las vastas áreas rurales, debido a que las fuentes de agua están dispersas y hay diferencias significativas en la calidad del agua, es crucial construir instalaciones de purificación de agua potable eficientes y económicas. El Decantador de Placas Inclinadas, con su pequeña ocupación de superficie, alta eficiencia de sedimentación y bajos costos de mantenimiento, es una opción ideal para la purificación de agua potable rural. Puede tratar eficazmente las fuentes de agua comúnmente encontradas en áreas rurales que contienen arena, algas y otras impurezas, proporcionando agua potable segura e higiénica para los residentes rurales.、
(5) Riego Agrícola con Ahorro de Agua: En el campo del riego agrícola, la utilización eficiente de los recursos hídricos es clave. El Decantador de Placas Inclinadas se puede utilizar para tratar las fuentes de agua de riego, eliminar impurezas del agua, prevenir la obstrucción de las tuberías de riego y mejorar la eficiencia operativa del sistema de riego. Al mismo tiempo, el agua después de la sedimentación y purificación se puede utilizar para el riego agrícola, lo que ayuda a reducir la contaminación del suelo y la propagación de plagas y enfermedades, promueve el crecimiento de los cultivos y logra un riego con ahorro de agua y un desarrollo agrícola sostenible.
V. Perspectivas de Desarrollo: Innovación Continua para Impulsar la Mejora Ambiental
| Dirección de Desarrollo | Mejoras Técnicas Clave |
| Mayor Eficiencia de Sedimentación | Material de placas optimizado, estructura, disposición y diseño de entrada |
| Menor Consumo Energético | Bombas de alta eficiencia, estrategias de control de operación optimizadas |
| Operación Inteligente | IoT, big data, monitoreo en tiempo real, control remoto, ajuste automático de parámetros |
| Mayor Amplitud de Aplicación | Unidades modulares, integradas y montadas sobre skid para tratamiento descentralizado |
⚙️ Direcciones de desarrollo según imagen adjunta (image.png). La tecnología de decantadores de placas continúa evolucionando con enfoque en mayor eficiencia, menor consumo energético, operación inteligente mediante IoT y automatización, y mayor amplitud de aplicación a través de soluciones modulares y montadas sobre skid para tratamiento descentralizado de agua.
Con su principio de funcionamiento único, diseño estructural científico, destacadas ventajas de rendimiento y amplias áreas de aplicación, el Decantador de Placas Inclinadas se ha convertido en un equipo indispensable e importante en el campo del tratamiento de agua. En el futuro camino de la protección ambiental, continuará innovando y desarrollándose, haciendo mayores contribuciones a la causa de la protección de los recursos hídricos globales y el tratamiento de aguas residuales.
VI. Contáctenos para Soluciones Personalizadas de Decantadores de Placas Inclinadas
Si está interesado en obtener más información sobre nuestro decantador de placas inclinadas o necesita una solución personalizada para su proyecto de tratamiento de agua, por favor contacte a nuestro equipo de ventas. Nuestros expertos trabajarán con usted para evaluar sus requisitos y recomendar el equipo perfecto para alcanzar sus objetivos.
