Mezcladores Estáticos de Acero Inoxidable: Principios Estructurales, Aplicaciones Industriales y Pautas de Selección
En el campo de la mezcla de fluidos en la producción industrial, los mezcladores estáticos de acero inoxidable han reemplazado gradualmente a los equipos de agitación mecánica tradicionales gracias a sus ventajas clave, como la ausencia de piezas móviles, la alta eficiencia y el ahorro energético, y la resistencia a la corrosión. Se utilizan ampliamente en múltiples industrias, incluidas la química, el tratamiento de aguas, la alimentación y farmacéutica, y la petroquímica. En comparación con los mezcladores estáticos fabricados en acero al carbono o plástico, los mezcladores estáticos de acero inoxidable (304/316/aceros dúplex) no solo pueden adaptarse a condiciones de trabajo complejas como alta corrosión, alta temperatura y alta presión, sino que también cumplen con los requisitos de producción higiénica, lo que los convierte en un dispositivo central en los sistemas de mezcla industrial.
I. Estructura central y mecanismo de funcionamiento de los mezcladores estáticos de acero inoxidable

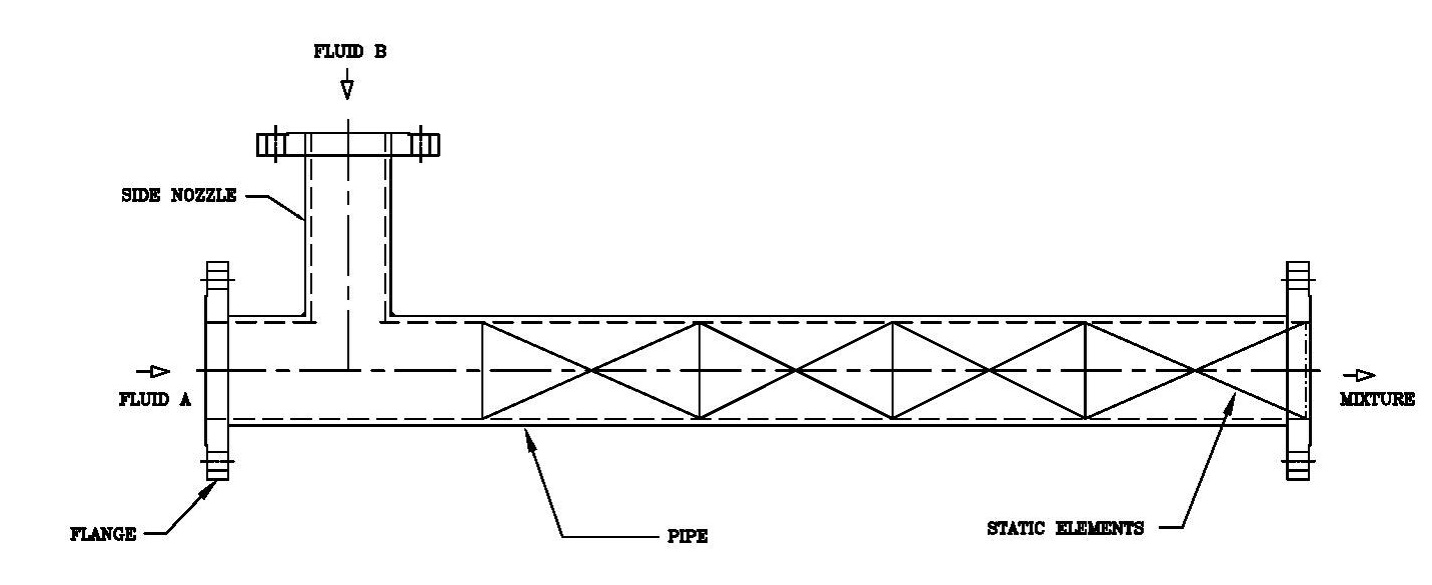

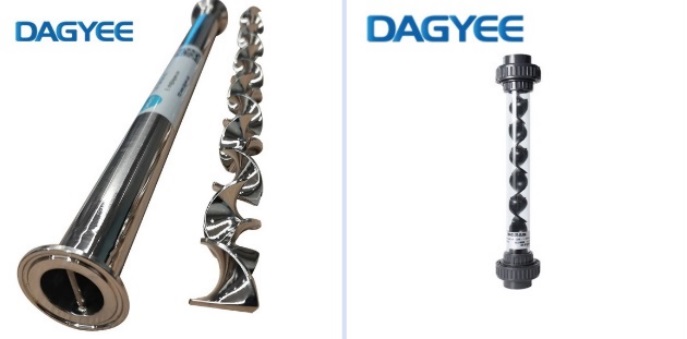

Los mezcladores estáticos de acero inoxidable son dispositivos de tubería que no requieren accionamiento eléctrico y logran la mezcla aprovechando la presión del propio fluido. Sus componentes centrales son las unidades de mezcla integradas (también conocidas como elementos internos) dentro de la tubería, fabricadas íntegramente en acero inoxidable, pudiéndose seleccionar aceros 304, 316, 316L o acero inoxidable dúplex según las condiciones de trabajo. A diferencia de los agitadores mecánicos tradicionales, los mezcladores estáticos de acero inoxidable no tienen partes móviles como motores o paletas agitadoras. Poseen una estructura compacta, ocupan poco espacio y pueden conectarse directamente en serie al sistema de tuberías existente sin modificaciones adicionales, lo que reduce significativamente la inversión en equipos y los costes de mantenimiento.

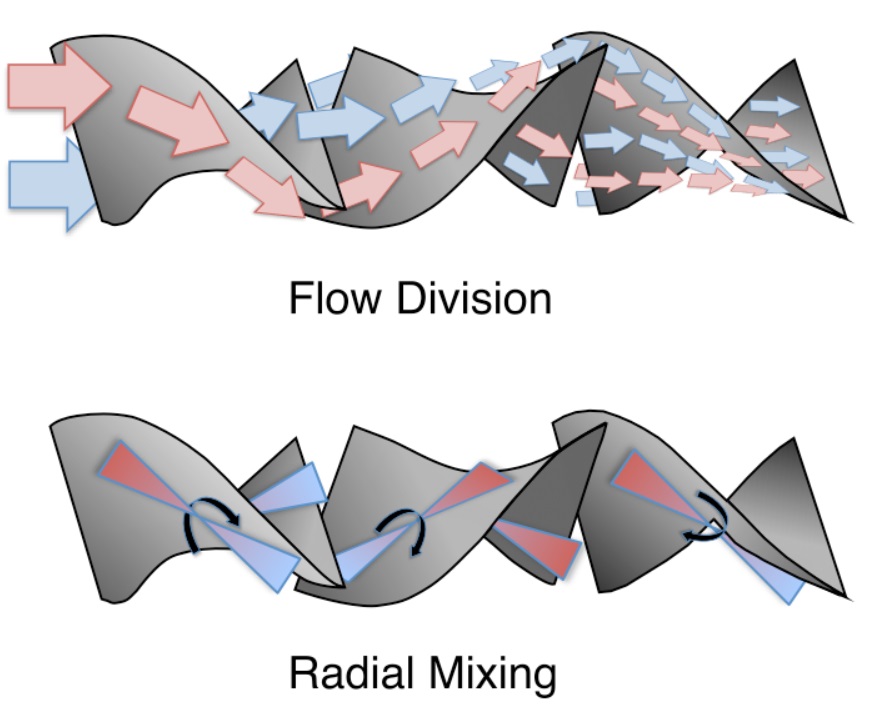

El mecanismo de funcionamiento central reside en el proceso cíclico de "división-rotación-reunión", que puede dividirse en tres etapas: Primero, después de que el fluido entra en el mezclador, es dividido en varias corrientes finas por las unidades de mezcla de acero inoxidable, rompiendo el estado de flujo laminar del fluido. Segundo, las corrientes divididas giran y se retuercen dentro de la tubería, formando un fuerte efecto turbulento que permite que los diferentes componentes del fluido entren en contacto plenamente. Finalmente, las corrientes rotadas se reúnen de nuevo. A través de múltiples ciclos de división-rotación-reunión, se logra una mezcla uniforme de todos los componentes. Según datos experimentales, la uniformidad de mezcla en los mezcladores estáticos de acero inoxidable puede alcanzar más del 95%, superando ampliamente a los equipos de mezcla tradicionales, y la eficiencia de mezcla es estable, sin verse afectada significativamente por la viscosidad del fluido o el caudal.

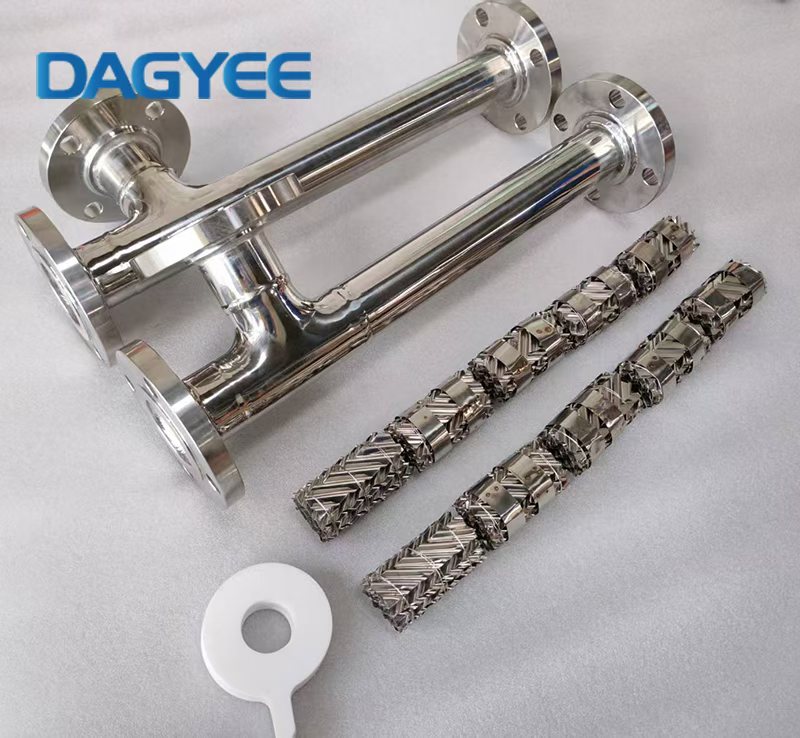

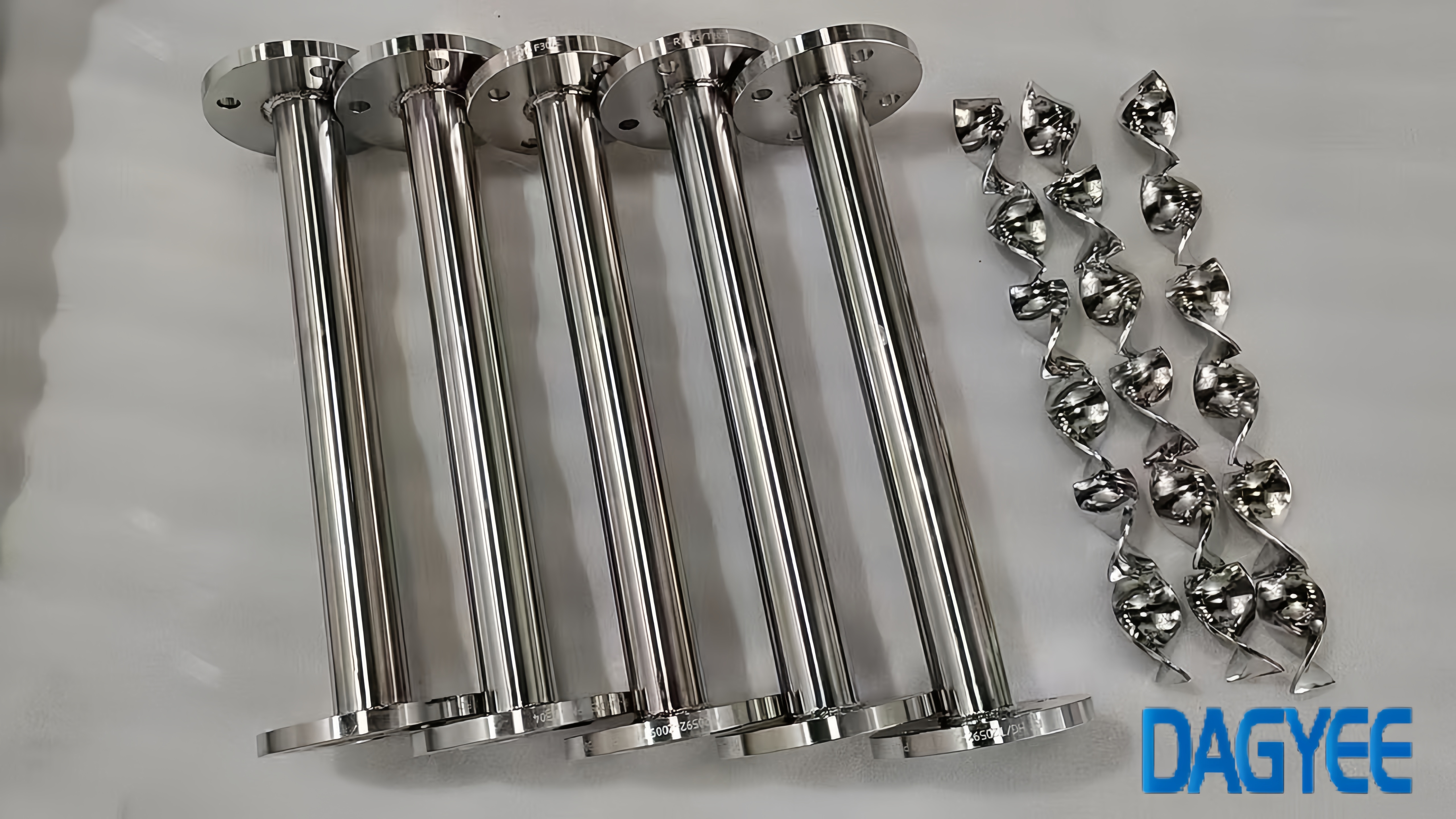

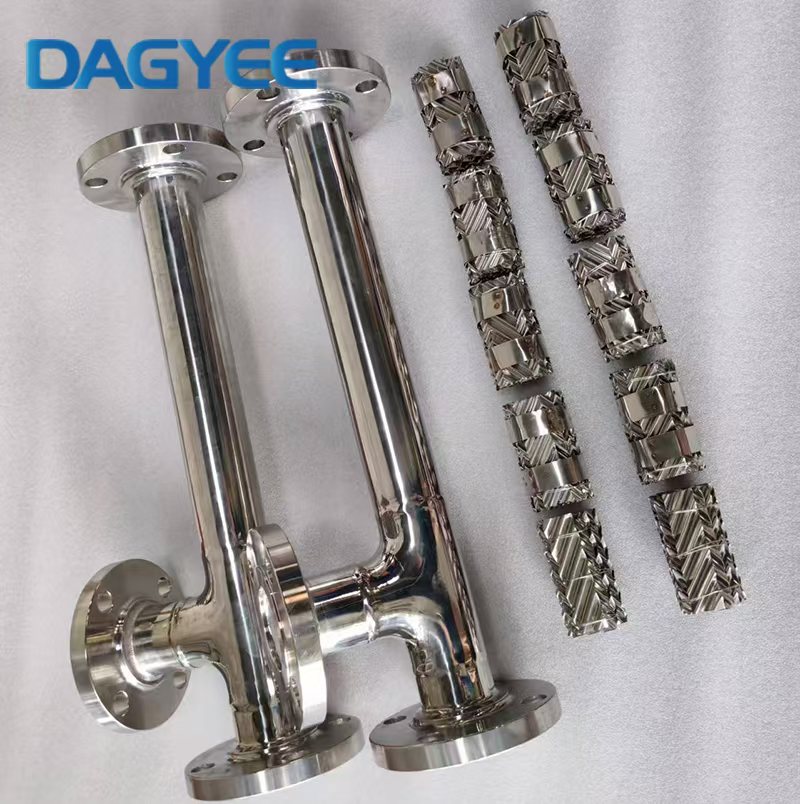

Different types of stainless steel static mixers have different structural designs for their mixing units. The mainstream types include SK type, SV type (corrugated plate type), ST type, and SM type. Different structures correspond to different mixing efficiencies and applicable working conditions.
II. Core Advantages of Stainless Steel Static Mixers (Compared to Other Materials)
The unique properties of stainless steel determine its irreplaceable position in the field of static mixers. Compared to materials such as carbon steel, plastic, and ceramic, stainless steel static mixers have the following five core advantages, which are also the key reasons for their wide application in various industries:
| Tipo de Material | Resistencia a la Corrosión | Resistencia a Alta Temp. y Presión | Grado Higiénico | Vida Útil | Escenarios de Aplicación |
|---|---|---|---|---|---|
| Acero Inoxidable 304 | Moderada, resistente a ácidos/álcalis débiles, agua dulce, solventes orgánicos convencionales | Presión ≤16MPa, -20°C ~ 400°C | Grado higiénico, pulible sin esquinas muertas | 8~10 años | Alimentos y bebidas, agua potable, productos químicos convencionales |
| Acero Inoxidable 316/316L | Excelente, resistente a ácidos/álcalis fuertes, agua de mar, solventes orgánicos corrosivos | Presión ≤25MPa, -20°C ~ 450°C | Alto grado higiénico, cumple estándares FDA/GMP | 10~15 años | Productos químicos finos, productos farmacéuticos, tratamiento de agua, desalinización de agua de mar |
| Acero Dúplex 2205 | Superior, resistente a condiciones de alta corrosión y alta salinidad | Presión ≤30MPa, -40°C ~ 500°C | Grado higiénico, adaptable a condiciones extremas | 15~20 años | Petroquímica, aplicaciones de alta gama con mezclas de fluidos corrosivos, reacciones a alta temperatura |
| Acero al Carbono | Baja, propenso a óxido, no resistente a la corrosión | Presión ≤10MPa, -10°C ~ 300°C | No higiénico, tiene esquinas muertas propensas a acumulación de material | 3~5 años | Mezcla general de agua limpia, condiciones no corrosivas |
| Plástico | Moderada, no resistente a altas temperaturas, propenso al envejecimiento | Presión ≤2MPa, 0°C ~ 80°C | Grado higiénico, pero se deforma fácilmente | 2~3 años | Condiciones de baja temperatura, no corrosivas, baja presión |
Además de las ventajas inherentes del propio material, el mezclador estático de acero inoxidable también presenta las siguientes características destacadas:
1. Eficiente y de bajo consumo energético: Al carecer de piezas móviles, funciona únicamente mediante la presión del propio fluido, consumiendo un 50% menos de energía que los agitadores mecánicos tradicionales. Opera en silencio y sin desgaste, lo que reduce significativamente los costes operativos y el mantenimiento.
2. Alta uniformidad de mezcla: Mediante múltiples divisiones, rotaciones y uniones, puede lograr una mezcla homogénea de diversos sistemas como líquido-líquido, gas-líquido y sólido-líquido. La uniformidad de mezcla alcanza del 95% al 99%, cumpliendo con los requisitos de producción de alta precisión.
3. Estructura compacta y fácil instalación: Es de tamaño pequeño y peso ligero, y se puede conectar directamente en la tubería sin ocupar espacio adicional. La instalación y el desmontaje son sencillos, y es compatible con diferentes sistemas de tuberías (DN50 a DN2000).
4. Amplia adaptabilidad: El número y la estructura de las unidades de mezcla se pueden ajustar según las diferentes condiciones de trabajo para adaptarse a la mezcla de fluidos con distintas viscosidades (≤10⁶ mPa·s) y diferentes componentes. También puede soportar condiciones extremas como alta temperatura, alta presión y alta corrosión.
III. Parámetros técnicos del mezclador estático de acero inoxidable

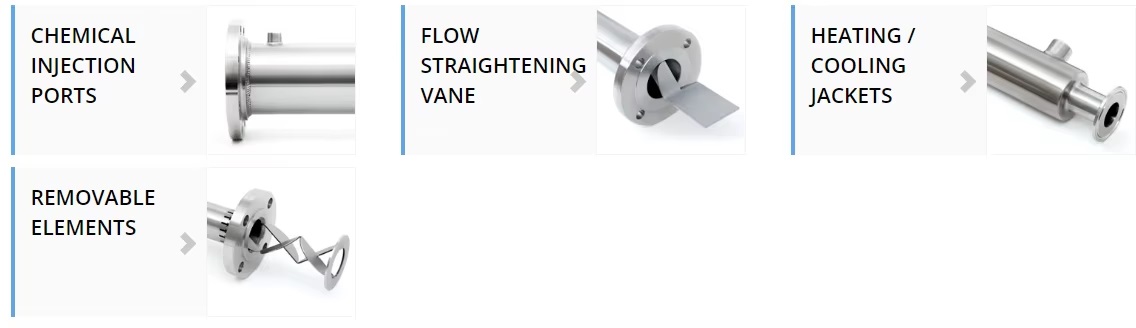

Función de personalización
Estos mezcladores estáticos personalizados ofrecen características opcionales versátiles para mejorar el rendimiento del proceso y adaptarse a diversos requisitos de aplicación:
1. Puertos de inyección de productos químicos: Puertos integrados para introducir productos químicos de tratamiento directamente en la corriente del proceso, permitiendo una mezcla inmediata en línea y eliminando la necesidad de tanques de premezclado.
2. Álabe enderezador de flujo: Álabe interno diseñado con precisión para eliminar remolinos y turbulencias aguas arriba, garantizando perfiles de flujo uniformes para una eficiencia de mezcla óptima y resultados consistentes aguas abajo.
3. Camisas de calentamiento/enfriamiento: Camisas externas que permiten el control de la temperatura del fluido del proceso, facilitando el calentamiento, enfriamiento o mantenimiento de temperaturas constantes para reacciones de mezcla sensibles a la temperatura.

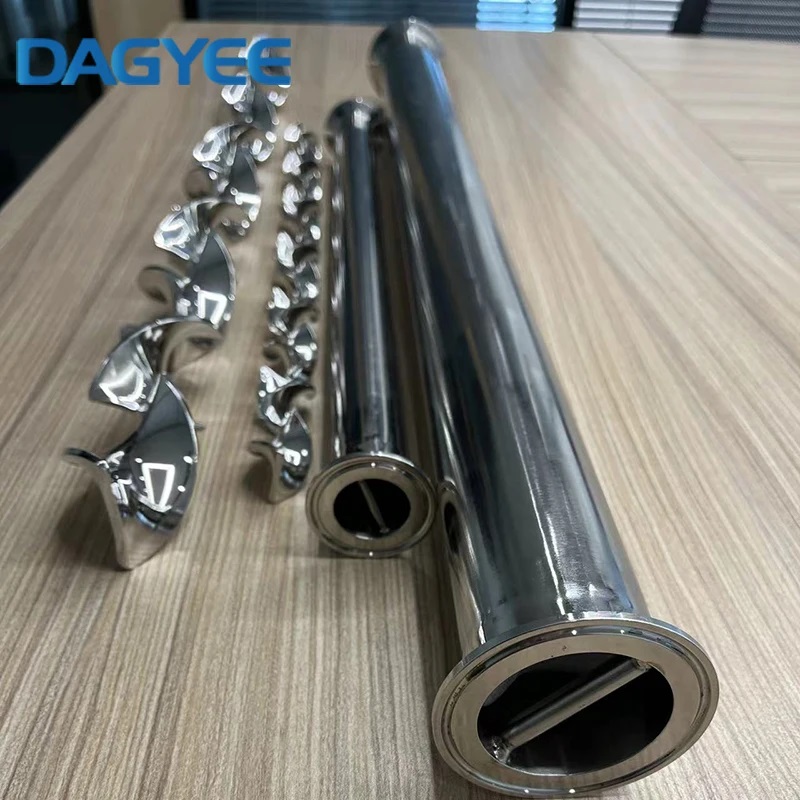

4. Elementos de mezcla extraíbles: Elementos internos de mezcla fácilmente desmontables que simplifican la limpieza, inspección y mantenimiento, haciendo que estos mezcladores sean ideales para aplicaciones sanitarias, de grado alimenticio o de procesos por lotes que requieren una desinfección frecuente.

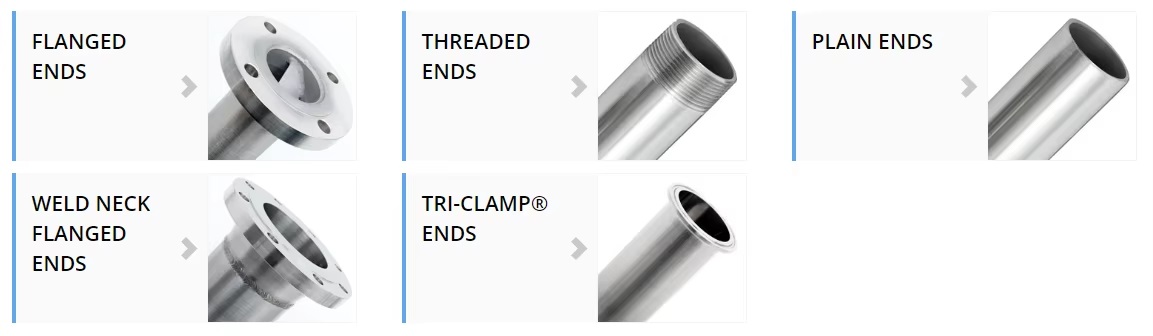

Extremo del conector
Disponible en una amplia variedad de conexiones de extremo para integrarse perfectamente con sistemas de tuberías existentes en entornos industriales, sanitarios y de procesamiento químico:
1. Extremos bridados: Conexiones de brida estándar (ASME, DIN o especificaciones personalizadas) para aplicaciones de alta presión y alta vibración, que proporcionan conexiones robustas y herméticas adecuadas para la mayoría de las líneas de proceso industriales.
2. Extremos roscados: Conexiones roscadas NPT o BSP macho/hembra para aplicaciones de baja a media presión, que ofrecen una instalación rápida y sin herramientas en sistemas compactos con espacio limitado.
3. Extremos lisos: Extremos de tubería lisos y sin rosca para soldadura directa o conexión de soldadura por encaje, ideales para instalaciones permanentes de alta integridad en diseños de proceso personalizados.
4. Extremos de brida de cuello para soldar: Bridas de cuello para soldar de alta resistencia con soldaduras de penetración total, diseñadas para condiciones extremas de presión, temperatura y carga cíclica en aplicaciones industriales críticas.

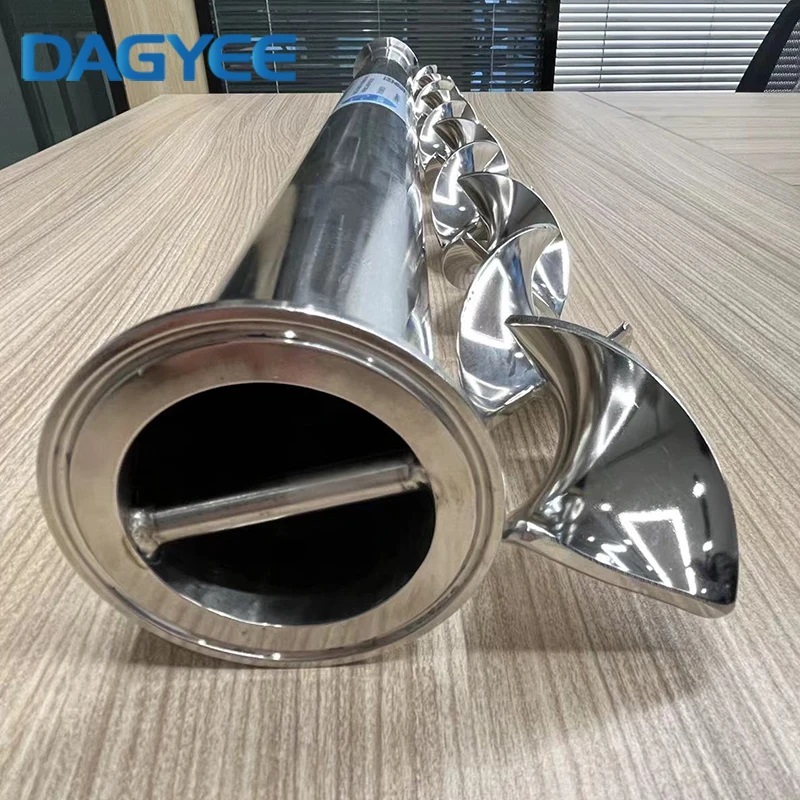

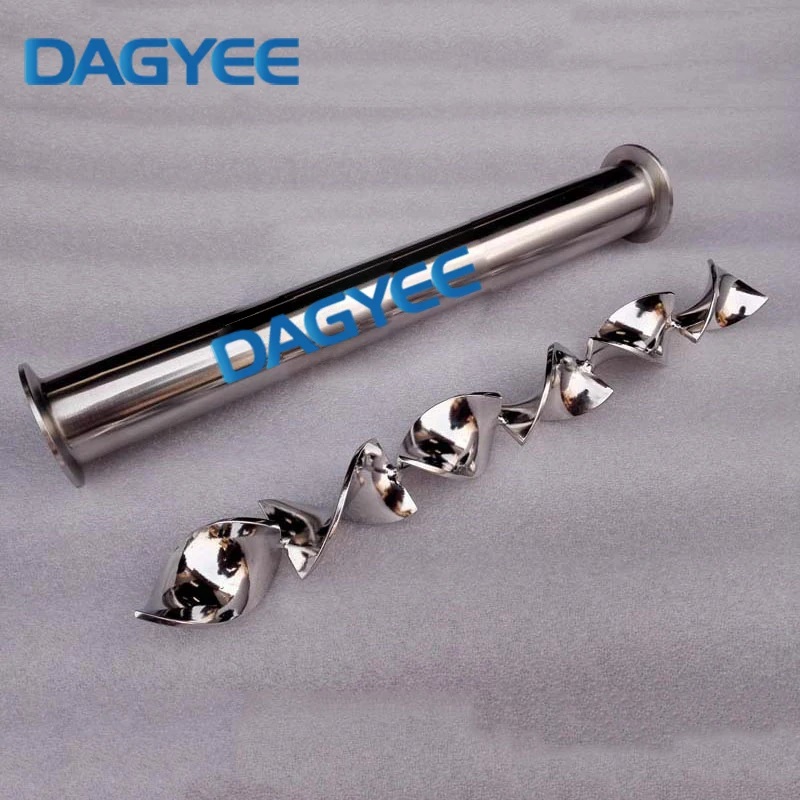

5. Extremos Tri-Clamp®: Conexiones sanitarias Tri-Clamp diseñadas para las industrias alimentaria, de bebidas, farmacéutica y biotecnológica, que permiten un desmontaje rápido para limpieza, esterilización y validación en líneas de proceso sanitarias.
| Modelo | Dg (mm) | dh (mm) | Q (m³/h) |
|---|---|---|---|
| SK-5/10 | 10 | 5 | 0.15-0.3 |
| SK-7.5/15 | 15 | 7.5 | 0.3-0.6 |
| SK-10/20 | 20 | 10 | 0.6-1.2 |
| SK-12.5/25 | 25 | 12.5 | 0.9-1.8 |
| SK-16/32 | 32 | 16 | 1.4-3.2 |
| SK-2040 | 40 | 20 | 2.2-4.5 |
| SK-25/50 | 50 | 25 | 3.5-7.0 |
| SK-32.5/65 | 65 | 32.5 | 5.9-12 |
| SK-40/80 | 80 | 40 | 9-18 |
| SK-50/100 | 100 | 50 | 14-28 |
| SK-62.5/125 | 125 | 62.5 | 22-44 |
| SK-75/150 | 150 | 75 | 31-64 |
| SK-100/200 | 200 | 100 | 56-110 |
| SK-125/250 | 250 | 125 | 88-177 |
| SK-150/300 | 300 | 150 | 127-255 |
| SK-175/350 | 350 | 175 | 173-346 |
| SK-200/400 | 400 | 200 | 226-452 |
| SK-250/500 | 500 | 250 | 353-706 |
Nota adicional: El número de unidades de mezcla puede ajustarse según los requisitos de mezclado. Cuantas más unidades haya, mayor será la uniformidad del mezclado, pero la caída de presión también aumentará en consecuencia. El diámetro de la tubería puede personalizarse según el caudal de producción real. La temperatura y presión de trabajo pueden optimizarse aún más según la selección de materiales. El material de acero inoxidable dúplex puede soportar temperaturas y presiones más elevadas.
IV. Casos de Aplicación Industrial de Mezcladores Estáticos de Acero Inoxidable
Los mezcladores estáticos de acero inoxidable han sido ampliamente utilizados en diversas industrias. A continuación, se presentan casos de aplicación real en industrias clave, incluyendo datos específicos, que pueden ser consultados directamente.
(1) Industria del Tratamiento de Aguas (Principalmente Acero Inoxidable 316L)
La industria del tratamiento de aguas es uno de los principales campos de aplicación de los mezcladores estáticos de acero inoxidable. Se utilizan principalmente en procesos como mezcla por floculación, neutralización ácido-base, eliminación de hierro y manganeso, desinfección con ozono, etc. En comparación con los equipos de mezcla tradicionales, permiten mejorar significativamente la eficiencia del proceso y reducir la cantidad de productos químicos utilizados.
Caso: Una planta de tratamiento de aguas residuales municipal utilizó un mezclador estático tipo SK de acero inoxidable 316L (DN300, con 6 elementos de mezcla) para la mezcla del floculante con las aguas residuales. Los datos experimentales mostraron que la uniformidad de la mezcla mejoró del 82 % de la agitación mecánica tradicional al 98 %, el tiempo de reacción de floculación se redujo en un 30 %, la dosis de policloruro de aluminio (PAC) disminuyó en un 22 %, y la turbidez del efluente pasó de 15 NTU a 1,2 NTU, cumpliendo con el estándar nacional de descarga Clase A. Al mismo tiempo, el equipo funcionó sin ruido ni desgaste, logrando un ahorro en costes anuales de mantenimiento de aproximadamente 15.000 yuanes, con una vida útil prevista de hasta 12 años.
Además, en proyectos de desalinización de agua de mar, el mezclador estático tipo SMV de acero inoxidable dúplex se puede utilizar para la mezcla de agua de mar con inhibidores de incrustaciones. Soporta la alta corrosión por sales del agua de mar, alcanza una eficiencia de mezcla superior al 97 %, previene eficazmente la formación de incrustaciones en las tuberías y mejora la eficiencia de la desalinización.
(2) Industria Química Fina (316)
En la producción de productos químicos finos, a menudo existen procesos complejos que requieren una alta resistencia a la corrosión, alta viscosidad y alta precisión para las reacciones de mezcla. Los mezcladores estáticos de acero inoxidable pueden sustituir a la agitación tradicional en reactores con agitación mecánica, mejorando la conversión de la reacción y reduciendo el consumo de energía.
Caso: Una empresa productora de intermedios farmacéuticos utilizó mezcladores estáticos de tipo SM y SV de acero inoxidable 316L (DN150, con 8 elementos de mezcla) para la reacción de síntesis de intermedios farmacéuticos, reemplazando los reactores tradicionales con agitación mecánica. Las comparaciones experimentales mostraron que la uniformidad de mezcla mejoró en un 15%, la conversión de la reacción aumentó del 78% al 92%, el tiempo de reacción se redujo en un 40%, el consumo energético disminuyó en un 28%, y se evitó el desgaste y la contaminación del material causados por la agitación mecánica, elevándose la pureza del producto al 99,5%.
(3) Industria de Alimentos y Bebidas (Principalmente acero inoxidable 304/316)
La industria de producción de alimentos y bebidas exige estándares de higiene extremadamente altos para los equipos. El mezclador estático de acero inoxidable 304/316 (con tratamiento de pulido sin costuras) no tiene puntos muertos y es fácil de limpiar, cumpliendo con los estándares FDA y GMP. Se utiliza principalmente en procesos como mezcla de jugos, preparación de jarabes, emulsificación, limpieza CIP, etc.
Caso: Una empresa productora de jugos utilizó un mezclador estático tipo SV de acero inoxidable 304 (DN100, con 5 elementos de mezcla) para la dilución de jugo concentrado con agua y la mezcla homogénea de aditivos (vitaminas, conservantes). Tras su implementación, la uniformidad de la mezcla alcanzó más del 97%, sin problemas de concentración excesiva local. La consistencia del jugo mejoró y la vida útil del producto se extendió en un 15%. El equipo era fácil de limpiar, permitiendo cambios rápidos de variedad de producto, y la eficiencia de producción aumentó en un 25%, cumpliendo con los requisitos de producción higiénica de alimentos.
En la producción de productos emulsionados como yogur y aderezos para ensaladas, el mezclador estático de acero inoxidable puede lograr una emulsificación uniforme de agua, aceite y emulsionantes. El efecto de emulsificación es estable, la vida útil del producto se extiende en un 15%, y no presenta residuos ni contaminación.
(4) Aplicaciones en Otras Industrias
Además de las industrias mencionadas anteriormente, los mezcladores estáticos de acero inoxidable también se utilizan ampliamente en campos como la producción de biodiésel, la hidrólisis enzimática de almidones azucarados, la desulfurización y desnitrificación de gases de combustión, y la síntesis de materiales poliméricos. Por ejemplo, en la producción de biodiésel, el mezclador estático de acero inoxidable tipo SK puede lograr una mezcla uniforme de metanol y aceites, aumentando la tasa de conversión de la reacción en un 35 % y reduciendo el consumo de energía en un 25 %; en el proceso de hidrólisis enzimática de almidones azucarados, la uniformidad de la mezcla mejora en un 12 %, el tiempo de hidrólisis enzimática se reduce en un 28 %, y el rendimiento del producto aumenta en un 10 %.
V. Técnicas de Selección, Instalación y Mantenimiento de Mezcladores Estáticos de Acero Inoxidable
Para garantizar la eficacia de los mezcladores estáticos de acero inoxidable y prolongar su vida útil, es crucial realizar una selección adecuada, una instalación correcta y un mantenimiento estandarizado. Con base en los resultados de investigaciones y en la experiencia de aplicación práctica, se resumen las siguientes técnicas prácticas.
(1) Técnicas de selección
1. Selección de material: Seleccionar en función de la corrosividad, temperatura y presión del fluido. Para corrosión leve y condiciones normales, elegir acero inoxidable 304; para ácidos fuertes, álcalis fuertes y agua de mar, elegir acero inoxidable 316/316L; para condiciones extremas con alta temperatura, alta presión y alta corrosión, elegir acero inoxidable dúplex.
2. Selección de tipo: Para mezclas líquido-líquido y gas-líquido de baja viscosidad (≤10⁴ mPa·s), preferir el tipo SK; para condiciones de viscosidad media-alta (≤10⁶ mPa·s) y alta corrosión, preferir los tipos SM y SV; para escenarios con altos requisitos higiénicos (alimentación, productos farmacéuticos), preferir el tipo S.
3. Selección de especificaciones: Determinar el número de elementos de mezcla y la longitud del equipo según el diámetro de la tubería, el caudal y los requisitos de mezcla. Cuanto mayor sea el caudal y mayores los requisitos de mezcla, más elementos de mezcla se necesitan; el diámetro de la tubería debe coincidir con la especificación del equipo para evitar un flujo desigual.
(2) Consejos de instalación
1. Ubicación de la instalación: Instalar en un tramo recto del sistema de tuberías, evitando la instalación cerca de codos o válvulas para asegurar una velocidad de flujo uniforme cuando el fluido entre en el mezclador, mejorando así el efecto de mezcla; además, reserve suficiente espacio de instalación y mantenimiento para facilitar el desmontaje y la limpieza del equipo.
2. Dirección de la instalación: La dirección helicoidal del elemento de mezcla debe ser coherente con la dirección del flujo del fluido. Instalar en sentido inverso reducirá la eficiencia de la mezcla y aumentará la caída de presión; utilice bridas en ambos extremos del equipo para la conexión, asegurando un sellado hermético para evitar fugas.
3. Pretratamiento: Antes de la instalación, limpiar los residuos y el aceite de la tubería para evitar que entren residuos en el mezclador y dañen el elemento de mezcla; después de la instalación, realizar una prueba de presión hidráulica para asegurar que no haya fugas antes de poner el equipo en servicio.
(3) Técnicas de mantenimiento
1. Limpieza regular: Limpiar los elementos de mezcla regularmente según las condiciones de trabajo para evitar la acumulación de residuos y la formación de incrustaciones que puedan afectar la eficiencia de la mezcla; para escenarios higiénicos (alimentación, productos farmacéuticos), limpiar diariamente utilizando un sistema de limpieza CIP para asegurar que no haya crecimiento bacteriano.
2. Inspección regular: Inspeccionar el estado del sellado de las bridas y el desgaste del elemento de mezcla una vez cada seis meses. Si se encuentran piezas de sellado envejecidas o elementos de mezcla dañados, reemplácelos de inmediato; realice una revisión completa del equipo una vez al año para limpiar los materiales acumulados y las incrustaciones en la tubería.
3. Prevención y mantenimiento de la corrosión: Para condiciones de alta corrosión, aplicar regularmente un tratamiento anticorrosión a la superficie de acero inoxidable para prevenir la corrosión del material; antes de un paro prolongado, limpiar el fluido interno, secar y sellar para evitar la oxidación.
VI. Resumen y Tendencias Futuras
Los mezcladores estáticos de acero inoxidable, con sus ventajas clave de alta eficiencia, ahorro energético, resistencia a la corrosión, nivel higiénico y amplia adaptabilidad, se han convertido en el equipo estándar en el campo de la mezcla industrial. Se utilizan ampliamente en los sectores de tratamiento de agua, química fina, alimentación y farmacéutica, petroquímica, entre otros. No solo mejoran la eficiencia de producción y la calidad del producto, sino que también reducen el consumo energético y los costes de mantenimiento, aportando beneficios económicos significativos a las empresas.
Basándose en los últimos avances de investigación, las tendencias futuras de desarrollo de los mezcladores estáticos de acero inoxidable incluyen principalmente tres aspectos: Primero, la optimización estructural, utilizando tecnología de simulación CFD para optimizar el diseño de la unidad de mezcla, mejorando así la eficiencia de mezcla y reduciendo la caída de presión; segundo, la mejora de materiales, desarrollando materiales de acero inoxidable más resistentes a la corrosión, a altas temperaturas y de alta resistencia para adaptarse a condiciones más extremas; tercero, la inteligencia, combinando tecnología de IoT para lograr el monitoreo en tiempo real del estado operativo del equipo y alertas de fallos, elevando el nivel de gestión inteligente del equipo.
Para las empresas, seleccionar el mezclador estático de acero inoxidable adecuado no solo satisface las necesidades de producción, sino que también mejora la competitividad productiva. Se recomienda que las empresas, basándose en sus propias condiciones de operación y requisitos de mezcla, consulten las guías de selección y casos de aplicación de este artículo para elegir los materiales, tipos y especificaciones apropiados. Al mismo tiempo, deben garantizar una instalación y mantenimiento adecuados para aprovechar al máximo las ventajas del mezclador estático de acero inoxidable y lograr la reducción de costes y el aumento de la eficiencia.
