Descripción
Descripción del Clarificador de láminas

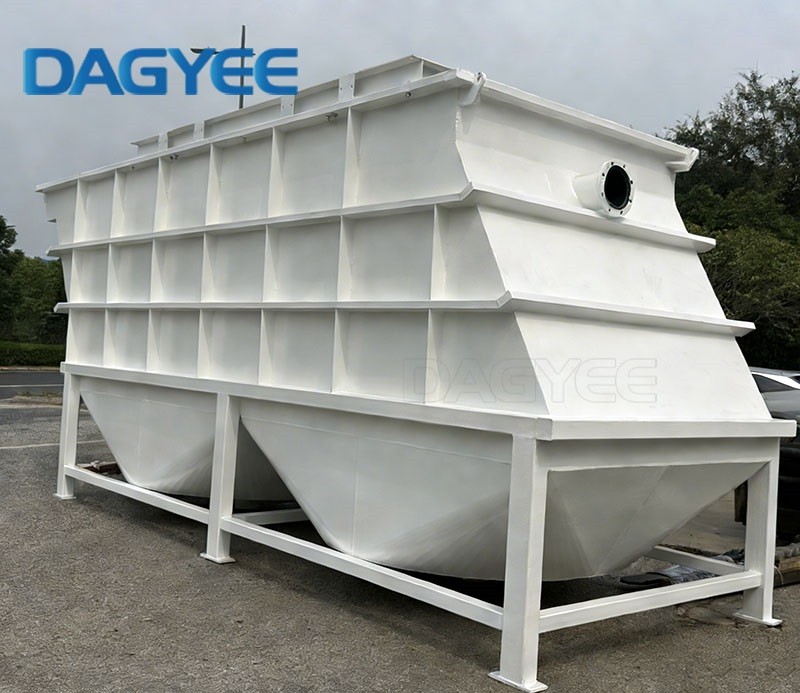

El Decantador Lamelar DAGYEE tiene como función separar y clarificar los sólidos suspendidos en el agua. Los módulos lamelares aumentan la superficie efectiva de decantación optimizando el rendimiento del decantador y reduciendo el volumen del tanque. El uso de estos equipos supone un ahorro tanto en espacio como en costes, ya que no es necesario realizar ningún tipo de obra civil ni requieren consumo de energía por lo que resultan económicos, sencillos de instalar y de operar.
Además de aumentar la superficie de decantación los decantadores lamelares proporcionan un flujo laminar que favorece la decantación de los sólidos en las lamelas situadas en la cámara interior.
Principio del clarificador de láminas
O funcionamento do Decantador Lamelar baseia-se no princípio físico da sedimentação por gravidade. Este equipamento consiste em um tanque prismático com placas paralelas inclinadas, conhecidas como lamelas ou colmeias, que aumentam a área superficial de sedimentação.
O processo de tratamento inicia com a entrada da água ou efluente no decantador, onde o fluxo é desacelerado devido à inclinação e disposição das lamelas. Essa desaceleração facilita a separação, direcionando os sólidos mais pesados para o fundo do tanque, enquanto a água mais limpa ascende em direção à superfície. As partículas sólidas formam uma camada de lodo no fundo do decantador, removida periodicamente para manter a eficiência do equipamento.
Opciones disponibles de clarificador de láminas
• Tanque de mezcla rápida/floculación con agitador

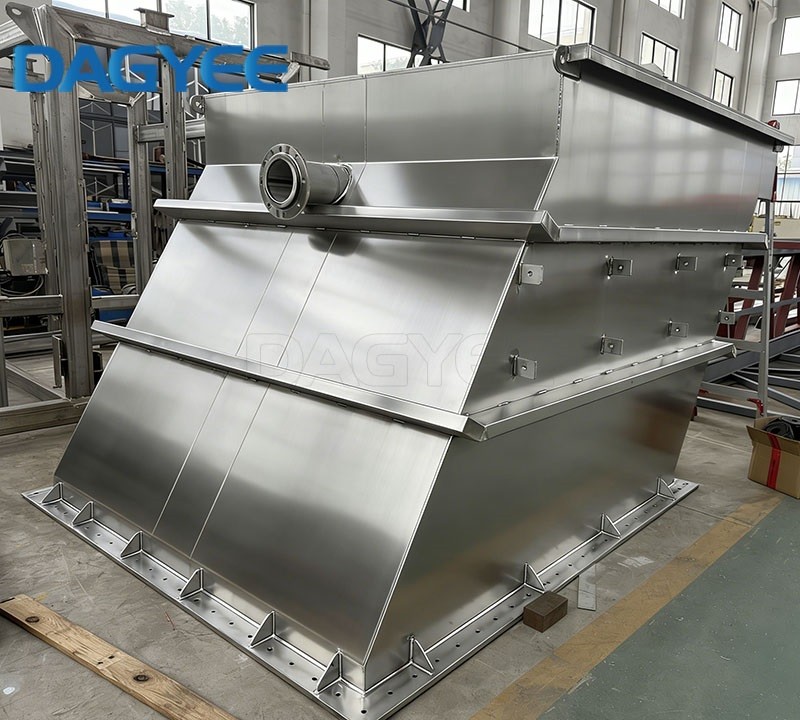

• Estructura completa en acero vidriado o acero inoxidable
• Diseño de tanque de concreto
• Revestimientos y placas especiales
• Espesador mecánico de lodos integrado
• Plataformas de mantenimiento y escaleras
• Análisis de laboratorio interno para optimización de equipos
• Diseño para agua potable
• Junta y cubierta removible
• Desazolve automático
• Instrumentación y control
• Equipos de dosificación química
• Tratamiento y deshidratación de lodos
• Unidades de tamaño piloto para pruebas en campo
Modelo de clarificador de láminas

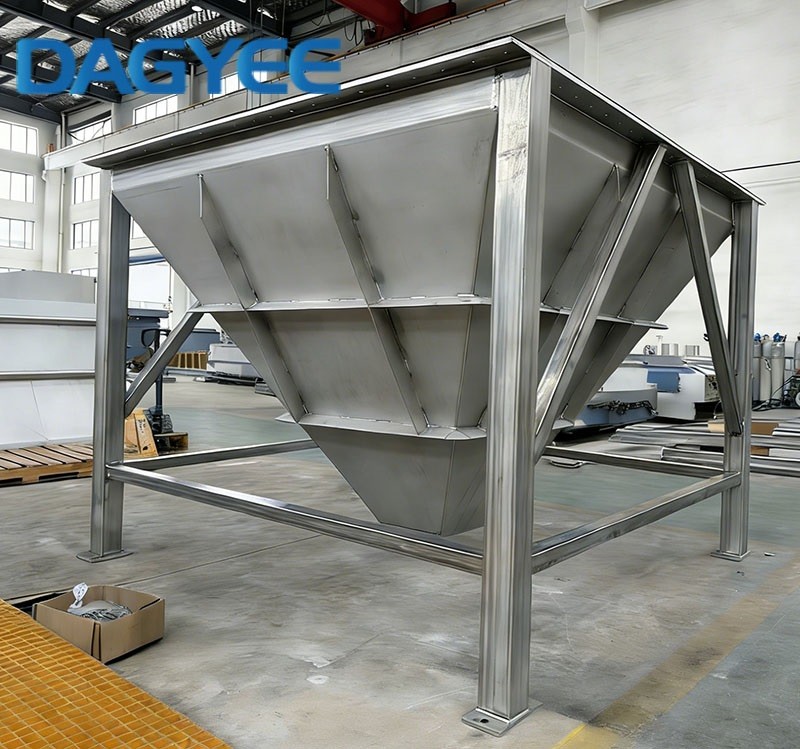

DLC-I Lamela de gravedad, cubeta de lodo en forma de V, estructura simple, sin consumo de energía.
DLC-II Lamela con rascador, incorpora un mecanismo de transmisión mecánica, la descarga de lodos es mejor y más suave, y se adapta a unidades con gran capacidad de procesamiento.
DLC-III Super Lamela hidráulica, reduce la huella espacial, sedimentación eficiente, transporte desmontable.
| Modelo DLC | Capacidad (m³/h) | Conexiones de Tubería (mm) | Dimensiones Físicas (m) | |||||
|---|---|---|---|---|---|---|---|---|
| Entrada(a) | Efluente(b) | Lodo(c) | Retrolavado(d) | L | W | H | ||
| DLC 5 | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.6 | 2.9 |
| DLC 10 | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3 |
| DLC 15 | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC 20 | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC 30 | 30 | 150 | 150 | 50 | 50 | 4.2 | 2.22 | 3 |
| DLC 40 | 40 | 150 | 150 | 50 | 50 | 4 | 2.8 | 3 |
| DLC 50 | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3 |
| DLC 60 | 60 | 200 | 200 | 50 | 50 | 4.7 | 3 | 3 |
| DLC 70 | 70 | 250 | 200 | 50 | 50 | 6.4 | 2.6 | 3 |
| DLC 80 | 80 | 250 | 200 | 50 | 50 | 6.8 | 2.82 | 3 |
| DLC 100 | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3 |
Ventaja del clarificador de láminas
Assim, dentre as vantagens do decantador lamelar, destacam-se as seguintes ventajas:
1. Tamanho compacto;
2. Agilidade no processo de decantação;
3. Baixa necessidade de manutenção;
4. Facilidade de integração dentro de diferentes linhas produtivas.
O decantador lamelar é um equipamento de instalação rápida e que agrega valor para as mais diversas cadeias produtivas industriais. Atualmente, é impensável uma indústria precisar de tratamento de água e não possuir um equipamento deste, que se trata da melhor solução nessa área.
La característica del clarificador de láminas
Nuestros decantadores lamelares están hechos en su integridad de polipropileno (PP), un material termoplástico altamente resistente a la corrosión y que soporta temperaturas muy elevadas, razón por la cual es utilizado en plantas para el tratamiento de aguas, aunque también puede ser empleado en otras aplicaciones similares, como: instalaciones de depuración de aguas residuales urbanas e industriales, etapas de procesos productivos, etc.
En DAGYEE producimos diversos tipos de decantadores lamelares de diferentes tamaños según caudal 1, 2,5, 5, 10, 15, 20, 25, 30, 60 y 100 m3/h (incluso mayor, que exige un tratamiento especial). Siempre acorde a las necesidades e instalaciones de nuestros clientes encontraremos la mejor solución para la decantación de aguas con sedimentos.
Aplicación del clarificador de láminas
- Sedimentación de lodos biológicos o fisicoquímicos.
- Clarificación / floculación.
- Acondicionamiento de agua potable.
- Clarificación en tratamientos terciarios.
- PreLamella Clarificadoritación de hidratos de metales.
- Mejora de la sedimentación de una estación existente.
- Tratamiento del agua de lluvia (cuenca de agua de tormenta).
