Unidad de Preparación de Polímeros: La Guía Definitiva para el Diseño, Operación y Optimización en el Tratamiento de Aguas Residuales
I. Definición Básica y Contexto de la Industria
Una Unidad de Preparación de Polímeros (PPU, por sus siglas en inglés), también conocida como sistema de formulación de polímeros o unidad de disolución de polímeros, es un equipo auxiliar automatizado clave ampliamente utilizado en plantas de tratamiento de aguas residuales municipales, proyectos de depuración de aguas industriales y líneas de producción de deshidratación de lodos. Su función principal es disolver cuantitativamente polímeros solubles en agua en forma de polvo seco —principalmente poliacrilamida (PAM), incluyendo los tipos aniónico, catiónico y no iónico— en una solución líquida floculante uniforme, completamente hidratada, de alta actividad y con una concentración estable y controlable.
En la etapa inicial del desarrollo de la industria de tratamiento de agua, el agitado y mezclado manual era el método principal para la preparación de polímeros. Este modo de operación manual tradicional dependía completamente de la experiencia de los trabajadores, lo que conllevaba muchos defectos operativos inevitables. La alimentación artificial rápida a menudo provocaba que el polímero en polvo se aglomerara instantáneamente, formando partículas insolubles impuras comúnmente conocidas como "ojos de pez". Estos grumos de polímero sin disolver no pueden ejercer su actividad floculante, lo que no solo causa un grave desperdicio de productos químicos, sino que también obstruye las tuberías y bombas dosificadoras posteriores. Además, el mezclado manual conduce a una concentración y viscosidad de la solución inestables, lo que resulta en efectos fluctuantes de floculación y sedimentación, reduciendo enormemente la eficiencia de la deshidratación de lodos, la purificación de agua y otros procesos clave.
Con la continua mejora de la tecnología de tratamiento de agua y los requisitos cada vez más estrictos de ahorro de energía y reducción de consumo industrial, las modernas Unidades Automáticas de Preparación de Polímeros (PPU, por sus siglas en inglés) han reemplazado por completo a los equipos tradicionales de operación manual. Equipadas con módulos integrados de dosificación cuantitativa, dispersión húmeda sellada, disolución por agitación graduada, maduración independiente y almacenamiento a presión constante, así como sistemas de control automático PLC inteligentes, las PPU estandarizan y automatizan todo el proceso de preparación de polímeros. Según los datos de pruebas de operación a largo plazo a escala real en plantas de alcantarillado municipal, una PPU de tres cámaras configurada razonablemente y operada adecuadamente puede reducir el consumo de productos químicos poliméricos en un 20%–30%, estabilizar la calidad del agua efluente, reducir la tasa de fallos de los equipos en más de un 40%, y reducir considerablemente los costos de mano de obra y mantenimiento. En la actualidad, la unidad de preparación de polímeros se ha convertido en un equipo clave indispensable para la operación estandarizada e inteligente de los proyectos modernos de tratamiento de agua.
II. Estructura central, clasificación y parámetros técnicos completos
1. Clasificación principal de las PPU
En el mercado mundial de equipos de tratamiento de aguas, las Unidades De Preparación De Polímeros se dividen principalmente en dos tipos según el diseño estructural y la configuración funcional: PPU de cámara única y PPU de tres cámaras. Ambos tipos presentan diferencias notables en cuanto a principio de funcionamiento, estabilidad operativa y escenarios aplicables, por lo que la elección debe realizarse en función de la escala de tratamiento real y los requisitos operativos del proyecto.
La PPU de cámara única se caracteriza por su estructura integrada simple, bajo costo de fabricación y reducida huella de espacio. Realiza la dispersión del polvo, la disolución por agitación y el almacenamiento de la solución en un solo tanque, sin área de maduración independiente. Debido a la falta de un proceso de tratamiento escalonado, la solución polimérica preparada con equipos de cámara única presenta un grado de hidratación insuficiente y una actividad inestable, siendo solo adecuada para estaciones depuradoras domésticas de pequeña escala, proyectos temporales de tratamiento de aguas industriales y escenarios de deshidratación de lodos de bajos requerimientos.

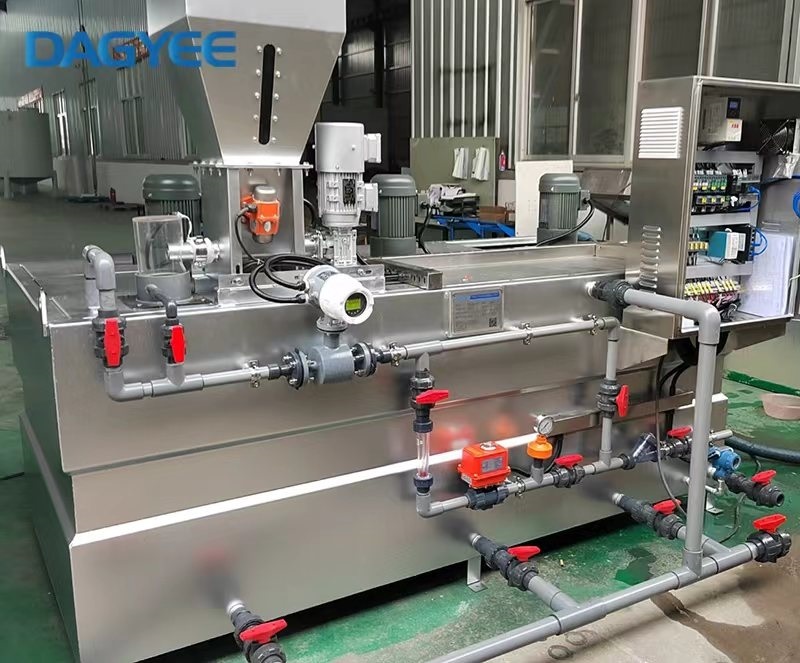

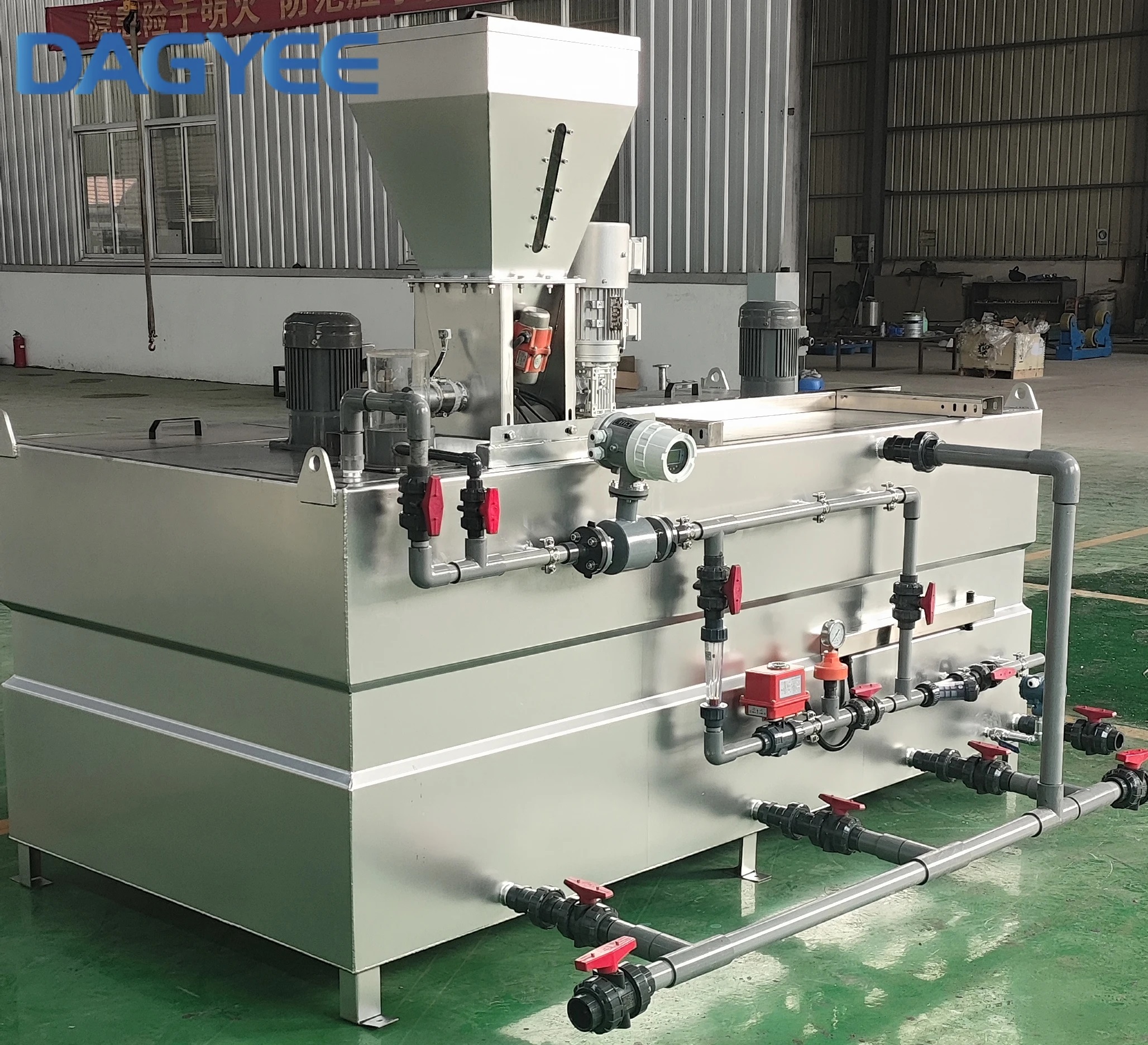

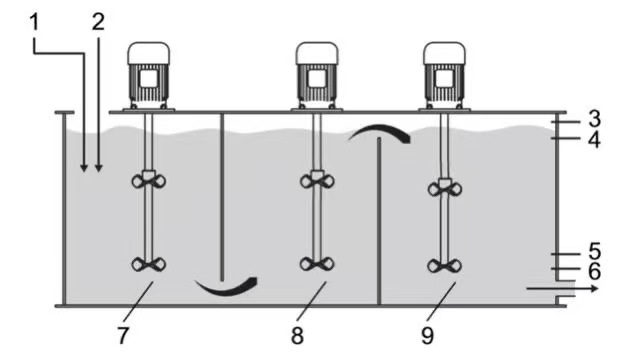

La PPU de tres cámaras es la configuración de alto rendimiento predominante en proyectos de tratamiento de agua de mediana y gran escala. Adopta un diseño independiente segmentado, que incluye cámara de humectación y mezcla, cámara de maduración a temperatura constante y cámara de almacenamiento a presión constante. Cada etapa del proceso es relativamente independiente y están conectadas en serie, lo que permite distinguir estrictamente las fases de dispersión del polímero, hidratación y maduración. Este diseño estructural evita por completo los problemas de disolución incompleta y estiramiento insuficiente de las cadenas moleculares, garantizando la máxima actividad floculante de la solución polimérica. Se utiliza ampliamente en grandes plantas depuradoras municipales, así como en escenarios de tratamiento de aguas residuales industriales de los sectores químico, textil, papelero, entre otros.
2. Componentes estándar del núcleo

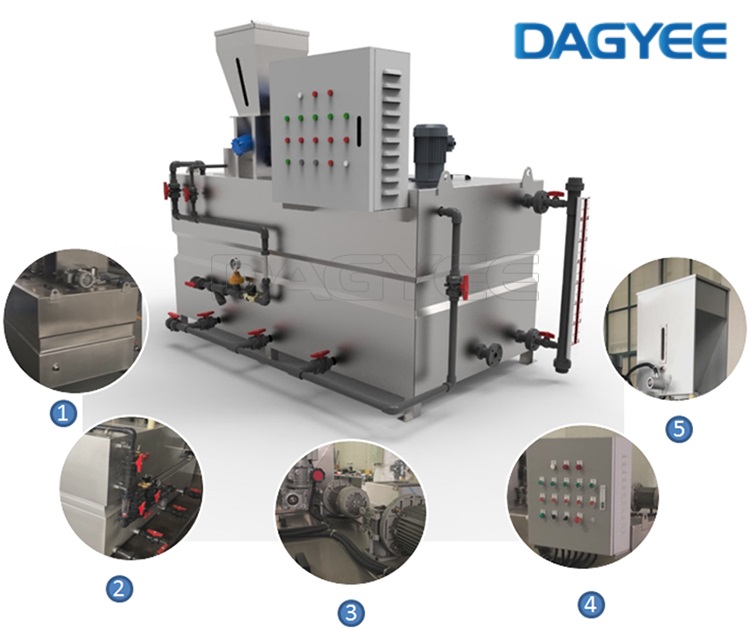

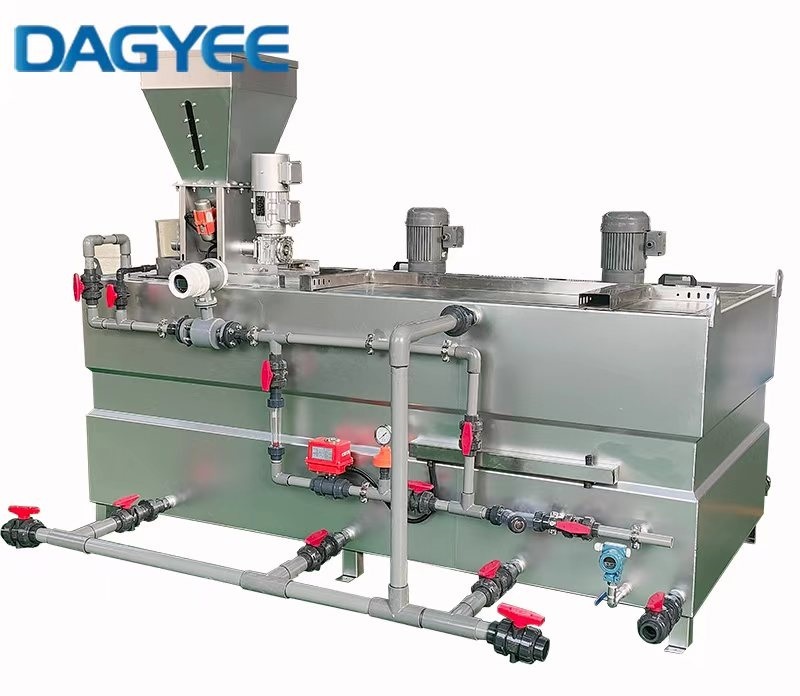

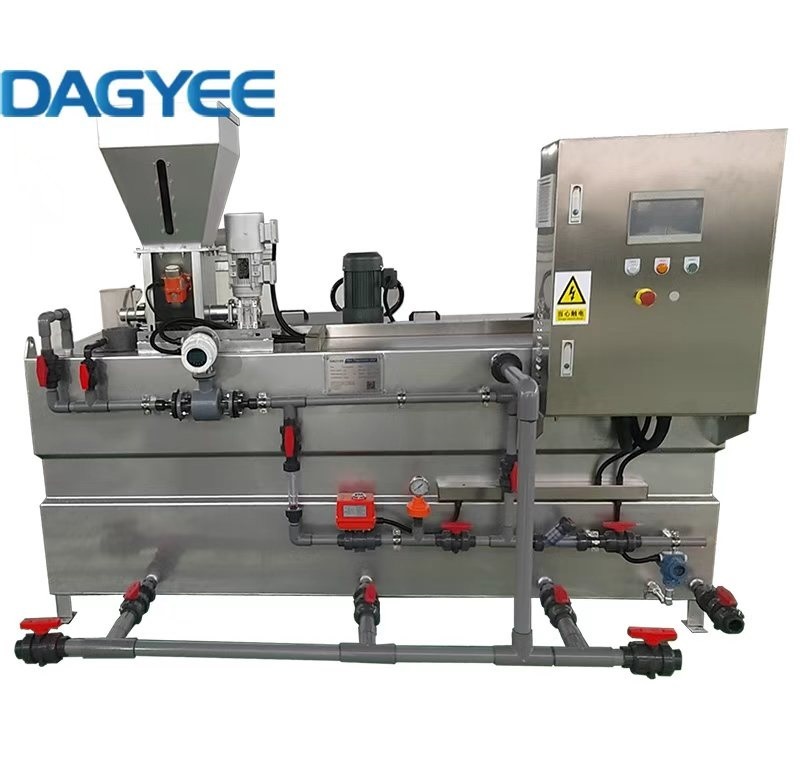

El equipo completo de unidad automática de preparación de polímeros de tres cámaras consta de seis componentes funcionales esenciales, cada uno de los cuales desempeña un papel insustituible en el proceso de preparación de la solución, y la coordinación de todos ellos determina la calidad final de la solución y la estabilidad operativa.
En primer lugar, la tolva sellada y el alimentador cuantitativo de tornillo adoptan un diseño estructural totalmente sellado, que puede transportar de forma cuantitativa el polvo seco de polímero con precisión, evitando eficazmente fugas de polvo y la absorción de humedad y formación de grumos causadas por el contacto con el aire húmedo, asegurando la estabilidad de la cantidad de alimentación.
En segundo lugar, el cono de humectación especial antibloqueos es el componente clave para eliminar los "ojos de pez". Puede dispersar uniformemente el polvo de polímero que cae en el flujo de agua de forma anticipada, logrando una prehumectación completa de las partículas individuales de polvo y evitando la aglomeración de partículas.
En tercer lugar, la cámara de mezcla de alta cizalladura está equipada con agitadores de alta velocidad, que pueden dispersar rápidamente el polvo prehumectado en el agua para completar la disolución inicial.

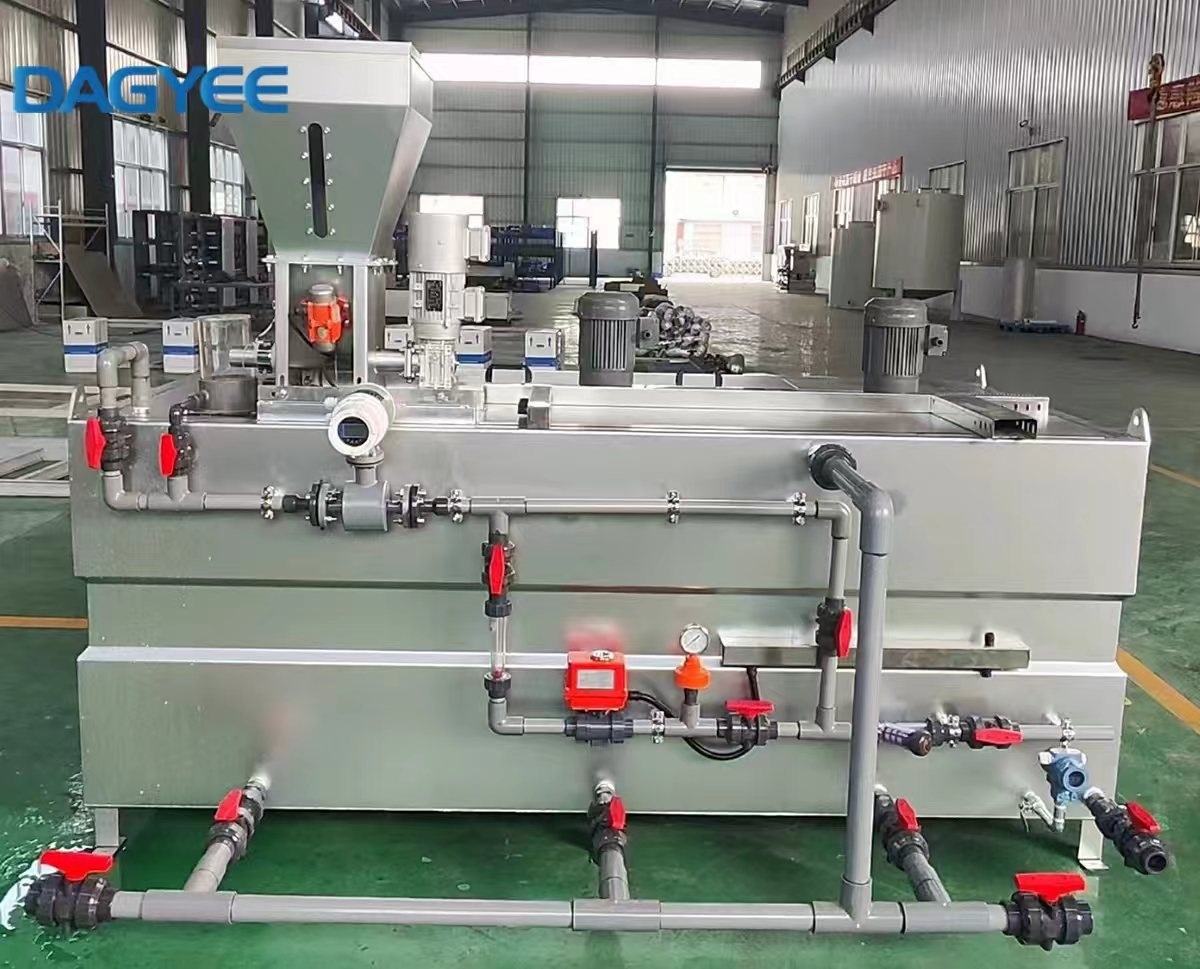

En cuarto lugar, la cámara de maduración a temperatura constante y baja velocidad proporciona un ambiente de agitación suave, dedicado específicamente al estiramiento y relajación por hidratación de las cadenas moleculares del polímero, siendo el eslabón central para garantizar la actividad de la solución.
En quinto lugar, la cámara de almacenamiento a presión constante almacena la solución polimérica madurada y de calidad adecuada, asegurando un suministro continuo y estable para la dosificación en procesos posteriores.
En sexto lugar, el sistema de control PLC inteligente está equipado con un panel de operación con pantalla táctil, que puede realizar la entrada automática de agua, la alimentación cuantitativa, la agitación escalonada, el monitoreo en tiempo real del nivel de líquido y la alarma automática de fallos, logrando un funcionamiento automático sin necesidad de supervisión.
3. Tabla completa de parámetros técnicos de la PPU (Estándar Industrial)
Los siguientes parámetros técnicos se pueden utilizar directamente para la selección del equipo, el diseño del proyecto y como referencia para el cliente.

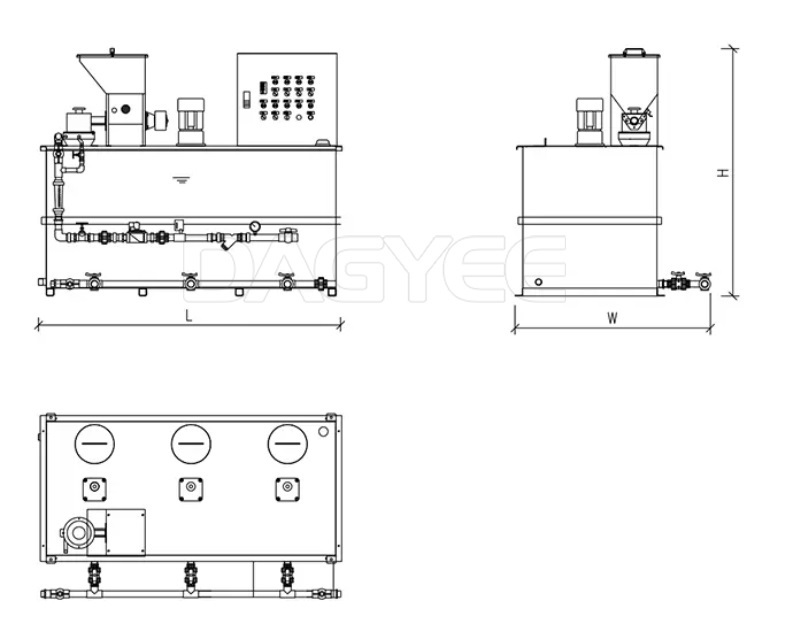

| Modelo DT | Capacidad (L/h) | Dimensiones L*A*A (mm) | Peso (kg) | Potencia (kW) |
|---|---|---|---|---|
| DT200 | 200 | 940*520*1450 | 250 | 0.54 |
| DT500 | 500 | 1370*730*1450 | 350 | 0.92 |
| DT1000 | 1000 | 1800*950*1620 | 480 | 1.3 |
| DT1500 | 1500 | 2130*1120*1620 | 560 | 1.7 |
| DT3000 | 3000 | 2450*1270*2000 | 790 | 2.4 |
| DT4000 | 4000 | 2780*1440*2250 | 1050 | 3.2 |
| DT6000 | 6000 | 3100*1600*2650 | 1200 | 4.8 |
| DT10000 | 10000 | 3970*2040*2650 | 1450 | 6.4 |

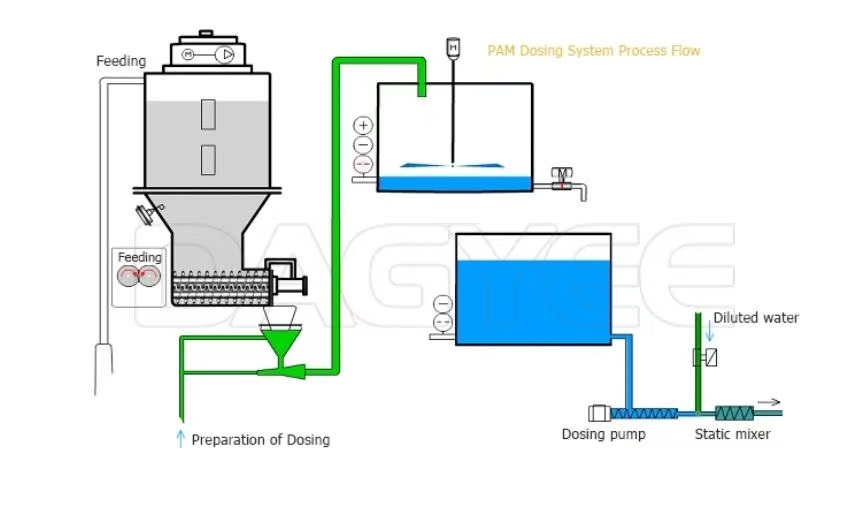

III. Mecanismo de Disolución del Polímero y Principio de Funcionamiento
El proceso de disolución y maduración del polímero en polvo soluble en agua es una reacción de hidratación física compleja que determina directamente el rendimiento de floculación de la solución final. Según los resultados de investigación de Dissolution Kinetics of Water-Soluble Polymers: A Review, todo el proceso de preparación se divide en cuatro etapas continuas e indispensables: humectación superficial, dispersión de partículas, hidratación por moléculas de agua y relajación y estiramiento de las cadenas moleculares. La ausencia o incompletitud de cualquier etapa provocará una disminución de la actividad de la solución.
En la primera etapa de humectación, las partículas secas del polímero en polvo entran en contacto con el flujo de agua circulante en el cono de humectación, y las moléculas de agua cubren rápidamente la superficie de las partículas para completar la humectación preliminar. El diseño estructural especial del cono de humectación asegura que cada partícula de polvo tenga un contacto total con el agua, evitando el fenómeno de núcleo seco interno causado por la adhesión superficial de las partículas. En la segunda etapa de dispersión, el agitador de alto cizallamiento en la cámara de mezcla rompe las partículas ligeramente aglomeradas, logrando que todas las partículas del polímero se dispersen uniformemente en el agua, sentando las bases para una hidratación completa.
La tercera etapa de hidratación es clave para la formación de la solución. Las moléculas de agua penetran continuamente en el interior de las cadenas moleculares del polímero, reemplazando los espacios intermoleculares del polvo seco y expandiendo gradualmente el volumen de las partículas del polímero. En este proceso, el polímero cambia de polvo sólido a un estado líquido coloidal. La cuarta etapa de maduración es el núcleo para mejorar la eficiencia de floculación. Después de la disolución preliminar, las cadenas moleculares del polímero aún están enrolladas y plegadas. Mediante una agitación suave y de baja velocidad en la cámara de maduración, las cadenas moleculares enrolladas se estiran completamente para formar una estructura lineal con alta actividad de adsorción, capaz de adsorber eficientemente sólidos suspendidos, coloides y partículas de lodo presentes en las aguas residuales.
En la operación real, muchas empresas ignoran la importancia de la maduración, lo que resulta en un efecto deficiente del tratamiento del agua. Un tiempo de maduración insuficiente provoca un estiramiento incompleto de las cadenas moleculares y una baja capacidad de adsorción. Una fuerza de cizallamiento por agitación excesivamente alta romperá directamente las largas cadenas moleculares del polímero, dañando permanentemente la actividad de floculación de la solución, sin posibilidad de recuperación en procesos posteriores. Además, una temperatura del agua demasiado baja ralentizará la velocidad de hidratación, mientras que una temperatura demasiado alta desnaturalizará la estructura molecular del polímero, afectando en ambos casos el efecto final de uso.
IV. Directrices de diseño y dimensionamiento para PPU
El dimensionamiento y la selección de modelos de las unidades de preparación de polímeros deben basarse en los parámetros operativos reales del proyecto de tratamiento de agua. La selección a ciegas de equipos sobredimensionados o subdimensionados provocará desperdicio de energía o insuficiencia de suministro. Los fundamentos principales del cálculo y diseño del PPU incluyen la capacidad diaria de tratamiento de aguas residuales, la producción diaria de lodos, la dosis de polímero diseñada y el coeficiente de fluctuación estacional de la calidad del agua.
Para proyectos convencionales de tratamiento de aguas residuales municipales, la dosificación de polímero se determina principalmente en la etapa de deshidratación de lodos. El principio de diseño del equipo es garantizar que el volumen efectivo del sistema PPU pueda satisfacer la demanda continua de suministro de solución durante 4 a 8 horas, evitando el arranque y parada frecuente del equipo y estabilizando el estado operativo del sistema. Considerando la fluctuación estacional de la calidad del agua residual y la concentración de lodos en temporada de lluvias y temporada seca, el diseño del equipo debe reservar entre un 15 % y un 20 % de capacidad de procesamiento adicional para hacer frente a las condiciones de carga pico.
En términos de selección de modelos, las estaciones de tratamiento pequeñas con una capacidad diaria de tratamiento inferior a 100 metros cúbicos pueden optar por PPUs compactos de una sola cámara, que satisfacen las necesidades básicas de producción y controlan la inversión en equipos. Para proyectos de tratamiento de agua de mediana y gran escala con una capacidad diaria superior a 500 metros cúbicos, es obligatorio seleccionar PPUs automáticos de tres cámaras para garantizar la estabilidad de la concentración y actividad de la solución. En cuanto al diseño de materiales, todas las partes húmedas en contacto con la solución deben ser de acero inoxidable anticorrosión; se prefiere el acero inoxidable SUS316L para aguas residuales industriales con alta salinidad y fuerte corrosividad, a fin de prolongar la vida útil del equipo.
Además, el entorno de instalación también afecta la configuración de diseño del equipo. Para instalaciones a la intemperie en zonas frías, el PPU debe estar equipado con dispositivos de aislamiento térmico y calefacción para garantizar que la temperatura del agua en el tanque se mantenga dentro del rango óptimo de temperatura de hidratación en invierno, evitando la reducción de la eficiencia de disolución causada por bajas temperaturas. Para talleres interiores húmedos y con polvo, se debe configurar una estructura totalmente sellada a prueba de polvo para reducir las fallas del equipo y la contaminación ambiental.
V. Operación Estándar, Mantenimiento Diario y Especificaciones de Seguridad
1. Secuencia estándar de arranque y parada
Los pasos de operación estandarizados son la premisa para garantizar el funcionamiento estable a largo plazo de la PPU. La secuencia correcta de arranque se divide en cinco pasos:
Primero, iniciar el sistema de suministro de agua, inyectar agua limpia en cada cámara del equipo y detener la entrada de agua al alcanzar el nivel de líquido estándar establecido;
Segundo, arrancar los agitadores de la cámara de mezcla y de la cámara de maduración en secuencia para preoperar y estabilizar el estado de agitación;
Tercero, encender el alimentador dosificador de tornillo para lograr una alimentación uniforme y lenta del polímero en polvo;
Cuarto, el polvo se humedece, dispersa y mezcla en la cámara de mezcla, y fluye automáticamente hacia la cámara de maduración para su maduración a temperatura constante después de alcanzar el estándar de disolución preliminar;
Quinto, después del tiempo de maduración preestablecido, la solución calificada de alta actividad fluye hacia la cámara de almacenamiento para su dosificación continua y uso.
La operación de parada debe seguir el principio de detener primero la alimentación y luego la agitación. Primero, apague el dispositivo de alimentación de polvo, continúe agitando durante 10–15 minutos para asegurar que todo el polvo en el equipo esté completamente disuelto, y luego cierre el sistema de suministro de agua y el dispositivo de agitación para evitar que el polvo residual se aglomere y forme incrustaciones en el tanque.
2. Normas de Mantenimiento Diario y Periódico
El mantenimiento regular puede reducir efectivamente la tasa de fallos del equipo y prolongar la vida útil de la PPU. El mantenimiento rutinario diario incluye verificar si el sistema de monitoreo de presión de agua y nivel de líquido funciona correctamente, observar si la velocidad de alimentación es uniforme, y comprobar si hay fugas de polvo y fugas de solución. Es necesario limpiar el cono de humectación y la pared interior del tanque cada 7–15 días para eliminar sedimentos de polímero residuales e incrustaciones, prevenir obstrucciones en tuberías y equipos, y asegurar el efecto de disolución.
El mantenimiento mensual se centra en la calibración e inspección: calibrar la precisión del alimentador de tornillo dosificador para garantizar una alimentación cuantitativa estable; verificar el apriete de los rodamientos y el grado de lubricación del agitador, y complementar el aceite lubricante periódicamente; inspeccionar el rendimiento de sellado de todas las tuberías y conexiones. El mantenimiento trimestral requiere detectar de forma integral el estado de funcionamiento del sistema de control PLC, limpiar el gabinete de control eléctrico, y probar las funciones de alarma automática y protección para asegurar que el sistema de control inteligente funcione con normalidad.
3. Especificaciones de Seguridad Operativa
El polímero seco en polvo tiende a formar polvo flotante en el aire, lo que presenta ciertos peligros de inhalación y acumulación de polvo. Los operadores deben usar mascarillas antipolvo y guantes protectores durante la alimentación y el mantenimiento. El conjunto completo de la PPU adopta un diseño estructural totalmente sellado, que puede reducir efectivamente la emisión de polvo. Todos los componentes eléctricos internos son a prueba de agua, humedad y explosión, adaptándose al entorno de trabajo húmedo de las plantas de tratamiento de agua. Además, el área de almacenamiento de polímero en polvo debe mantenerse seca y ventilada para evitar que el polvo absorba humedad y forme grumos, lo que afectaría la alimentación y el efecto de disolución.
VI. Fallos Comunes, Causas y Solución Profesional de Problemas
Durante el funcionamiento a largo plazo de las unidades de preparación de polímeros, a menudo ocurren algunos fallos comunes como grumos sin disolver (ojos de pez), concentración inestable y actividad insuficiente de la solución, debido a una operación inadecuada, desajuste de parámetros y falta de mantenimiento. Combinando los datos de funcionamiento a largo plazo de las plantas de tratamiento de agua y las conclusiones de investigaciones profesionales, se resumen los siguientes análisis de fallos y soluciones específicas para ayudar a las empresas a eliminar rápidamente los fallos y restaurar el funcionamiento eficiente.
Primero, grumos de polímero no disuelto (ojos de pez) y terrones aglomerados. Esta es la falla más común en la operación de la PPU. Las causas principales incluyen una velocidad de alimentación de polvo excesivamente rápida que provoca un humedecimiento insuficiente con el agua, obstrucción y mal funcionamiento del cono de humectación que resultan en un pobre efecto de prehumectación, e ingreso insuficiente de agua con presión inestable. Las soluciones específicas son: reducir adecuadamente la velocidad de alimentación para que coincida con el caudal de agua, limpiar periódicamente el cono de humectación obstruido para asegurar una dispersión uniforme del polvo, ajustar la presión de la tubería de suministro de agua y estabilizar el ingreso de agua al equipo.
Segundo, concentración inestable de la solución y fluctuación de la viscosidad. Las principales razones son la desviación en la precisión de alimentación del alimentador de tornillo, la fluctuación frecuente del nivel de líquido en el tanque y la presión inestable del suministro de agua. Una concentración inestable conducirá directamente a un efecto de floculación inconsistente y afectará la estabilidad de la calidad del agua. Las soluciones son: recalibrar periódicamente el sistema de alimentación, configurar un control automático interbloqueado por nivel de líquido para mantener un nivel estable en el tanque, e instalar una válvula estabilizadora de presión en la tubería de suministro de agua para eliminar las fluctuaciones de presión.
Tercero, baja actividad de la solución y mal efecto de floculación. Después de la disolución del polímero, el efecto de sedimentación y deshidratación de lodos no es el ideal. Las causas principales son: un tiempo de maduración insuficiente que impide el estiramiento completo de las cadenas moleculares, una fuerza de cizallamiento excesiva por agitación que rompe las cadenas moleculares activas, y una temperatura del agua excesiva que desnaturaliza la actividad del polímero. Las soluciones son: ajustar los parámetros del sistema, extender el tiempo de maduración apropiadamente, reducir la velocidad de agitación de la cámara de maduración, y controlar estrictamente la temperatura del agua de entrada dentro del rango óptimo de 20–35 °C.
Cuarto, obstrucción de tuberías y del cuerpo del tanque. La operación a largo plazo es propensa a la deterioración y formación de incrustaciones por residuos de polímero, junto con una concentración excesiva de preparación y partículas de impurezas mezcladas, lo que resulta en obstrucción de tuberías. Las soluciones son: preparar la solución estrictamente de acuerdo con el rango de concentración estándar, realizar una limpieza profunda periódica del cuerpo del tanque y las tuberías, e instalar filtros de precisión en la entrada de agua para retener las partículas de impurezas.
VII. Estudio de caso industrial a escala real
Para verificar el efecto operativo real de la PPU automática de tres cámaras, este artículo cita los datos de monitoreo de operación continua durante 2 años de una gran planta de tratamiento de aguas residuales municipal en América del Norte, lo que refleja intuitivamente las ventajas económicas y operativas de los equipos inteligentes optimizados para la preparación de polímeros.
Antes de la renovación, la planta adoptó una unidad de preparación de polímeros semiautomática de una sola cámara tradicional, que dependía de la alimentación manual auxiliar y de una operación de agitación fija. Debido a la falta de una función de maduración independiente y a una precisión de alimentación inestable, la solución de polímero preparada presentaba una baja actividad y un grave desperdicio de agente. El consumo medio de polímero era de 0,32 kg por tonelada de lodo, el contenido de agua del lodo deshidratado alcanzaba hasta el 82%, el efecto de floculación era inestable y el costo de operación manual era elevado, requiriendo personal especializado de guardia para la alimentación y puesta a punto cada día.
En 2022, la planta completó la renovación completa del equipo, reemplazando el antiguo equipo de una sola cámara por una nueva PPU automática de tres cámaras con control inteligente PLC vinculado. Después de dos años de operación continua y seguimiento de datos, el equipo funciona de manera estable y el proceso de preparación está completamente estandarizado. El consumo medio de polímero se reduce a 0,24 kg por tonelada de lodo, logrando una reducción del 25% en el consumo de agente. El contenido de agua del lodo deshidratado se controla establemente en 75%, lo que mejora enormemente el efecto de reducción de lodos. Al mismo tiempo, el modo de operación automática reduce las tareas de operación manual, reduciendo los costos laborales en un 80%, y la tasa de fallas del equipo se reduce en más de un 45%, logrando una operación estable a largo plazo y de bajo costo.
VIII. Conclusión y tendencias futuras de desarrollo de la industria
Como equipo de soporte central en los procesos de tratamiento de agua y deshidratación de lodos, las unidades de preparación de polímeros desempeñan un papel vital en la reducción de los costos operativos industriales y la estabilización de la calidad del tratamiento del agua. El rendimiento de la PPU se ve directamente afectado por el diseño estructural, la configuración de parámetros, la operación estandarizada y el mantenimiento diario.
Los equipos tradicionales de preparación de polímeros de una sola cámara y manuales ya no pueden cumplir con los requisitos de operación de alta eficiencia y ahorro de energía de los proyectos modernos de tratamiento de agua, y están siendo eliminados gradualmente del mercado. La PPU automática de tres cámaras, inteligente y por etapas, se ha convertido en la opción principal de la industria gracias a su calidad de solución estable, bajo consumo de agente y ventajas de operación sin supervisión.
En el futuro, con el desarrollo continuo del Internet industrial de las cosas y la tecnología de fabricación inteligente, las unidades de preparación de polímeros experimentarán tres grandes tendencias de desarrollo.
Primero, el control inteligente de precisión, logrando una vinculación en tiempo real con los datos de calidad del agua y concentración de lodos, ajustando automáticamente la cantidad de alimentación y el tiempo de maduración, alcanzando una intervención manual nula.
Segundo, la mejora ecológica y de ahorro energético, optimizando la potencia de agitación y el sistema de circulación de agua, reduciendo el consumo energético del equipo y el desperdicio de recursos hídricos.
Tercero, el diseño integrado modular, permitiendo una instalación rápida y una puesta a punto flexible del equipo, adaptándose a los requisitos de construcción diversificados y personalizados de diferentes proyectos de tratamiento de agua, y ayudando aún más a la industria del tratamiento de agua a lograr la reducción de costos, el aumento de la eficiencia y la actualización inteligente.
