Guía Práctica de Operación y Mantenimiento de la Flotación por Aire Disuelto (DAF): Parámetros Estándar, Mantenimiento Periódico y Procedimientos de Manejo de Fallas
En los sistemas de tratamiento de aguas residuales industriales y de reutilización de agua recuperada, la Flotación por aire disuelto (DAF) es el proceso central que reemplaza a los tanques de sedimentación tradicionales. Con sus características de pequeña área de instalación, rápida velocidad de puesta en marcha y altas tasas de eliminación de aceites y sólidos suspendidos ligeros, se utiliza ampliamente en escenarios de tratamiento de aguas residuales en industrias como textil (teñido y estampado), fabricación de papel, procesamiento de alimentos, fabricación de productos químicos y operaciones de mataderos.
Muchas estaciones de tratamiento de aguas residuales a menudo enfrentan problemas como la fluctuación de la calidad del efluente, sólidos suspendidos excesivos, disminución de la eficiencia de eliminación de aceite, ruidos anormales del equipo y obstrucciones durante la operación del equipo. A partir de una gran cantidad de experiencia operativa en campo, la mayoría de estos problemas no se deben a defectos de calidad del equipo, sino más bien a operaciones diarias inadecuadas, parámetros de funcionamiento no coincidentes y un mantenimiento regular insuficiente. Para garantizar la operación estable a largo plazo del equipo de flotación por aire disuelto, reducir la probabilidad de tiempos de inactividad y los costos de mantenimiento, una gestión diaria meticulosa y un control estandarizado de los parámetros son de vital importancia. Este artículo, basado en procedimientos operativos de la industria y experiencia de primera línea en campo, resume exhaustivamente los parámetros operativos estándar del equipo DAF, los procedimientos de mantenimiento cíclico, los problemas de fallas comunes y sus soluciones, proporcionando al personal operativo una referencia práctica que puede implementarse directamente.
I. Principios Operativos Centrales del Equipo de Flotación por Aire Disuelto (DAF)

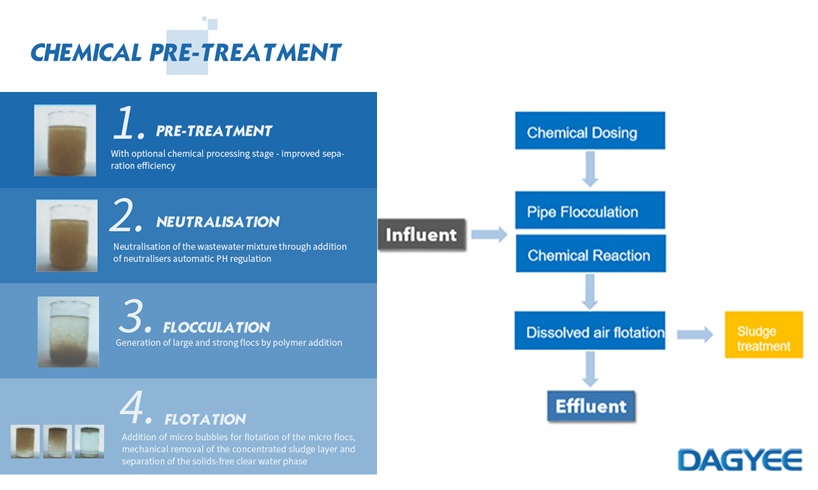

La lógica central del proceso de flotación por aire disuelto es: disolución a alta presión, liberación a presión normal, adsorción de burbujas y separación por flotación. El equipo utiliza un compresor de aire para presurizar y forzar la entrada de aire en el agua residual recuperada, formando agua de aire disuelto altamente saturada. Luego, a través de un dispositivo de liberación dedicado, reduce instantáneamente la presión y libera una gran cantidad de burbujas de tamaño micrométrico. Estas burbujas finas pueden adsorber firmemente partículas suspendidas, aceites e impurezas coloidales en el cuerpo de agua, utilizando la flotabilidad para elevar los contaminantes a la superficie formando lodos, que luego son eliminados automáticamente por el sistema de rascado. Los lodos fluyen de manera estable desde el fondo y finalmente se logra el propósito de separación sólido-líquido y purificación de la calidad del agua en el cuerpo de agua.

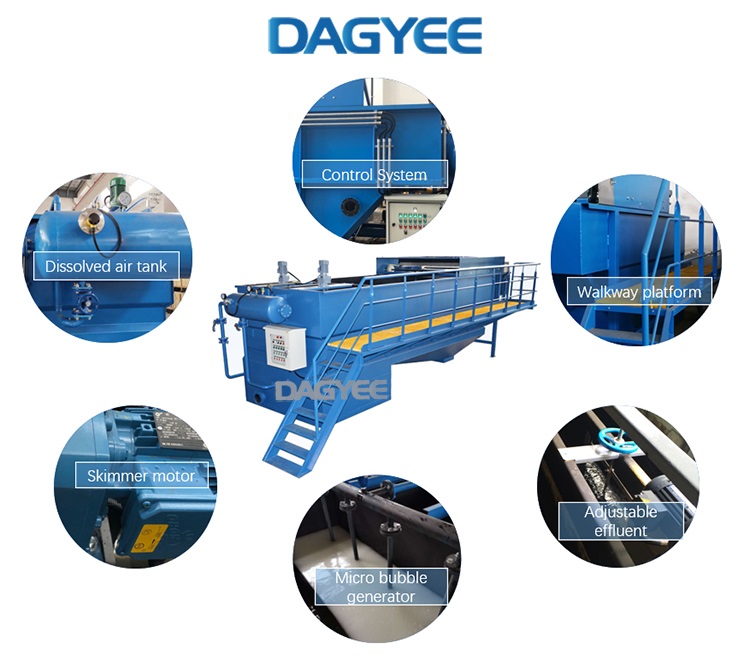

El equipo completo consta de tres partes principales: el sistema de aire disuelto, el sistema de liberación y distribución de agua, y el sistema mecánico de rascado de lodos. Cada módulo coopera entre sí y es indispensable. Cualquier descuido operativo en cualquier parte afectará directamente el efecto general del tratamiento de aguas residuales, lo que también es el punto de control central de la operación del equipo DAF.
II. Tabla Comparativa de Parámetros Técnicos Estándar de Operación para Equipos DAF
El control preciso de los parámetros operativos es la clave para determinar el efecto del tratamiento de la flotación por aire disuelto. Existen diferencias sutiles en los estándares de parámetros bajo diferentes condiciones de calidad del agua. Ajustar ciegamente basándose en la experiencia probablemente resulte en una disolución de aire insuficiente, burbujas grandes y efectos de floculación deficientes. Combinando especificaciones técnicas de la industria y varios casos de operación de aguas residuales industriales, se ha recopilado un conjunto de parámetros operativos estándar generales, adecuados para la gran mayoría de los escenarios de tratamiento de aguas residuales.
| Parámetro | Rango de Operación Estándar | Función en la Aplicación Práctica | Impacto de Parámetros Anormales |
|---|---|---|---|
| Presión del Tanque de Aire Disuelto | 0.30-0.50 MPa | Garantiza la disolución completa del aire en el agua, formando agua de aire disuelto de alta densidad y alta estabilidad | Presión baja: disolución insuficiente, burbujas escasas y gruesas; Presión alta: aumenta el consumo energético del equipo, acelera el desgaste del tanque y las tuberías |
| Relación de Recirculación del Sistema | 20%-30% | Estabiliza la proporción de mezcla aire-agua, asegura una distribución uniforme de burbujas en el tanque, adaptándose a diversas necesidades de tratamiento de impurezas | Relación baja: cantidad total insuficiente de burbujas, eficiencia de eliminación reducida; Relación alta: aumenta la carga de la bomba, mayor consumo energético |
| Proporción de Nivel de Líquido del Tanque de Aire Disuelto | 50%-70% del volumen del tanque | Reserva espacio suficiente para almacenamiento y disolución de aire, logrando una fusión completa entre aire y agua | Nivel alto: sin espacio para almacenamiento de aire, desequilibrio en la mezcla agua-aire; Nivel bajo: riesgo de bombeo en vacío, fluctuaciones bruscas de presión |
| Tamaño de Partícula de Burbuja Efectiva | 20-50 μm | Se adapta a las necesidades de adsorción de sólidos suspendidos finos, aceites y coloides, mejorando la precisión de la separación sólido-líquido | Burbujas demasiado grandes: flotabilidad excesiva, incapaces de adsorber impurezas finas, efluente turbio, SS fuera de norma |
| Concentración de Dosificación PAC/PAM | PAC: 50-150 mg/L; PAM: 1-5 mg/L | Promueve la floculación de impurezas finas en el agua, formando flóculos densos fácilmente adsorbidos por las burbujas | Dosis insuficiente: flóculos sueltos propensos a desintegrarse; Dosis excesiva: desperdicio de químicos y contaminación secundaria del agua |
| Tiempo de Retención Hidráulica del Tanque de Flotación | 15-30 min | Asegura que las burbujas adsorban completamente las impurezas y completa el proceso estable de separación sólido-líquido | Tiempo corto: separación incompleta; Tiempo largo: propenso a que los flotantes se hundan, contaminación secundaria del agua |
En la operación y mantenimiento reales, no es necesario aplicar parámetros fijos de manera mecánica. Para aguas residuales con alto contenido de aceite y alta concentración, la presión del gas disuelto y la relación de recirculación se pueden aumentar adecuadamente; en escenarios de pretratamiento de agua clara de baja concentración, los parámetros se pueden reducir moderadamente mientras se garantiza que la calidad del agua cumpla con los estándares y se ahorren costos operativos.
III. Proceso de Mantenimiento Estandarizado Periódico para Equipos de Flotación por Aire Disuelto
La mayoría de las fallas en los equipos de flotación por aire disuelto entran en la categoría de "fallas por falta de mantenimiento". Al realizar un mantenimiento periódico escalonado, se puede reducir efectivamente la tasa de fallas del equipo, prolongar la vida útil del equipo y garantizar la estabilidad de la calidad del agua a largo plazo. Basado en la experiencia operativa de campo, el trabajo de mantenimiento se puede dividir en cuatro dimensiones: diaria, semanal, mensual y trimestral.
1. La inspección operativa diaria es la base para el funcionamiento estable del equipo.
Antes de arrancar la máquina cada día, es necesario verificar el estado operativo de la bomba de recirculación y del compresor de aire uno por uno, y comprobar si hay sonidos anormales, vibraciones, fugas de agua y fugas de aire; después de arrancar la máquina, monitorear los cambios de presión y nivel de líquido en el tanque de flotación, observar el estado de las burbujas; en condiciones normales, las burbujas deben ser uniformes y finas, y aparecer de color blanco lechoso; al mismo tiempo, verificar si la máquina rascadora funciona sin problemas, si la placa rascadora hace buen contacto, y registrar los datos operativos y la calidad del agua para facilitar la posterior optimización de parámetros.
2. El mantenimiento semanal se centra en prevenir obstrucciones y eliminar impurezas.
El dispositivo de liberación es el componente central del equipo DAF que se desgasta más fácilmente y se obstruye con mayor facilidad. Los flóculos de lodo y las impurezas sedimentadas en el agua residual son propensos a obstruir los microporos, dañando directamente el efecto de disolución de aire. Cada semana, es necesario desmontar el dispositivo de liberación, sumergirlo en una solución de ácido cítrico al 5% para su limpieza, cepillar las impurezas restantes en los microporos, y enjuagar y reajustar con agua limpia; al mismo tiempo, limpiar los restos de escombros flotantes en la superficie del tanque y los lodos acumulados en el fondo del tanque, limpiar la tubería de dosificación, calibrar el manómetro y el medidor de nivel de líquido para evitar que las desviaciones de los datos afecten el juicio operativo.
3. El mantenimiento profundo mensual se centra en los componentes mecánicos y la optimización del consumo energético.
Cada mes, limpiar y lubricar la cadena del rascador, los rodamientos y las vías de la máquina rascadora, ajustar la tensión de la cadena para evitar que el equipo se desequilibre o se atasque; inspeccionar exhaustivamente el sellado de las tuberías y las interfaces del tanque, verificar si hay peligros de fugas de aire y agua; limpiar el filtro de admisión de aire del compresor de aire para asegurar una entrada de aire sin problemas; basándose en los datos mensuales de calidad del agua y consumo energético, optimizar la dosis de productos químicos y los parámetros de operación para reducir los costos de mantenimiento.
4. El mantenimiento integral trimestral se centra en el mantenimiento profundo del sistema central del equipo.
Cada tres meses, drenar el agua en el tanque de flotación, limpiar a fondo la incrustación de agua, el óxido y las impurezas acumuladas dentro del tanque; probar las condiciones operativas de la bomba de recirculación y el compresor de aire, reemplazar las piezas desgastadas y envejecidas a tiempo; verificar la uniformidad del sistema de distribución de agua, ajustar el estado operativo del equipo; realizar una inspección completa del sistema de control eléctrico, verificar el envejecimiento de los cables, el mal contacto y otros peligros de seguridad, y asegurar el funcionamiento estable a largo plazo del equipo.
IV. Tabla Comparativa de Fallas Comunes de los Equipos DAF y sus Soluciones
Basado en problemas de alta frecuencia en varios sitios de tratamiento de aguas residuales industriales, se ha elaborado un plan de solución de fallas altamente práctico para ayudar al personal de mantenimiento a localizar rápidamente el problema y resolver la falla de manera eficiente, reduciendo el tiempo de inactividad del equipo.
| Síntoma de Falla | Causas Principales | Soluciones y Medidas Preventivas |
|---|---|---|
| Presión de Aire Disuelto Baja o con Fluctuaciones Frecuentes | Obstrucción en la entrada de aire del compresor; sellado deficiente en tuberías que causa fugas; nivel anormal del tanque de aire disuelto; flujo inestable de la bomba de recirculación | Limpiar el filtro del compresor, reparar tuberías y conexiones con fugas; calibrar el nivel del tanque al rango estándar; eliminar impurezas de la bomba, estabilizar el flujo de entrada, revisar periódicamente los sellos |
| Burbujas Gruesas / Mal Efecto de Aire Disuelto | Difusor obstruido, envejecido o averiado; desbalance en la proporción de parámetros operativos; mezcla aire-agua insuficiente | Limpiar o reemplazar periódicamente el difusor, ajustar la presión de aire disuelto y la relación de recirculación; pre-mezclar aire y agua para garantizar la saturación requerida |
| SS y Aceite en Efluente Exceden el Límite | Dosis de PAC/PAM inadecuada causando mala floculación; flujo de entrada excesivo con tiempo de retención insuficiente; remoción de espuma no oportuna | Ajustar la dosis de químicos según la calidad del agua en tiempo real; reducir adecuadamente el flujo de entrada para prolongar el tiempo de retención; aumentar la frecuencia del desnatador para eliminar la espuma superficial rápidamente |
| Atasco, Desviación o Ruido Anormal del Desnatador | Tensión desequilibrada de la cadena; rodamientos secos por falta de lubricación; rieles deformados; presencia de objetos extraños | Lubricar periódicamente los componentes de transmisión, ajustar la tensión de la cadena; limpiar residuos de los rieles, corregir piezas deformadas para evitar el desgaste mecánico |
| Aumento Anormal en el Consumo Energético del Equipo | Configuración inadecuada de parámetros operativos; aumento de carga por obstrucciones en tuberías y bombas; envejecimiento o desgaste de componentes críticos | Optimizar los parámetros operativos según las condiciones del agua; despejar completamente obstrucciones en tuberías y equipos; reemplazar periódicamente componentes desgastados para reducir la carga operativa |

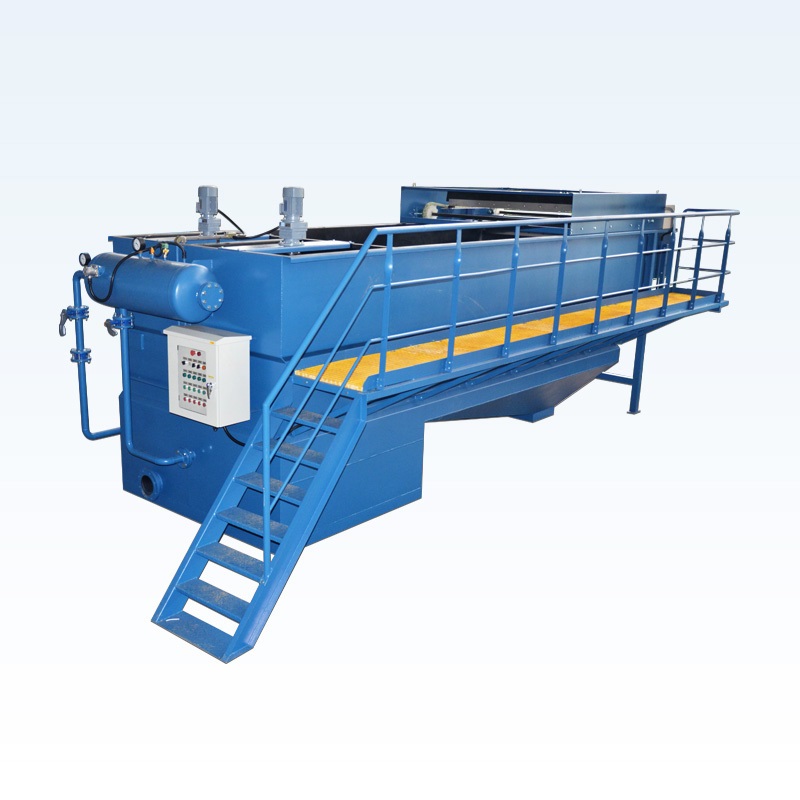

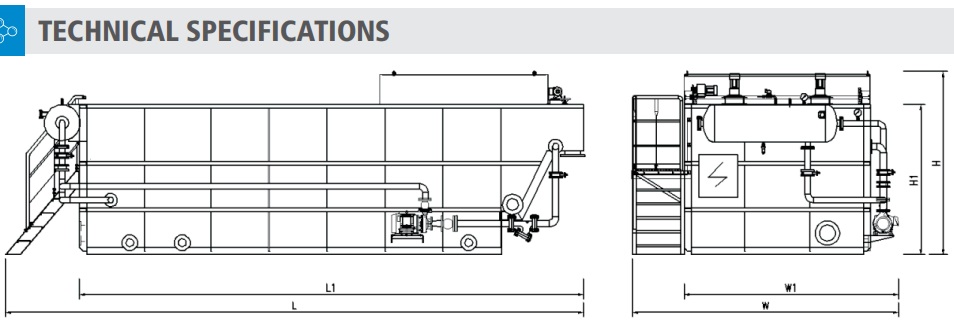

V. Parámetros Técnicos Clave del Equipo DAF de Flotación por Aire Disuelto Super
A continuación se presentan los parámetros técnicos estandarizados de los modelos principales de esta serie, adecuados para escenarios de tratamiento de aguas residuales industriales de pequeña y mediana escala. Se pueden personalizar y ajustar según el caudal de tratamiento y la concentración de la calidad del agua del usuario, proporcionando una base precisa para la selección del equipo y el diseño de la solución.

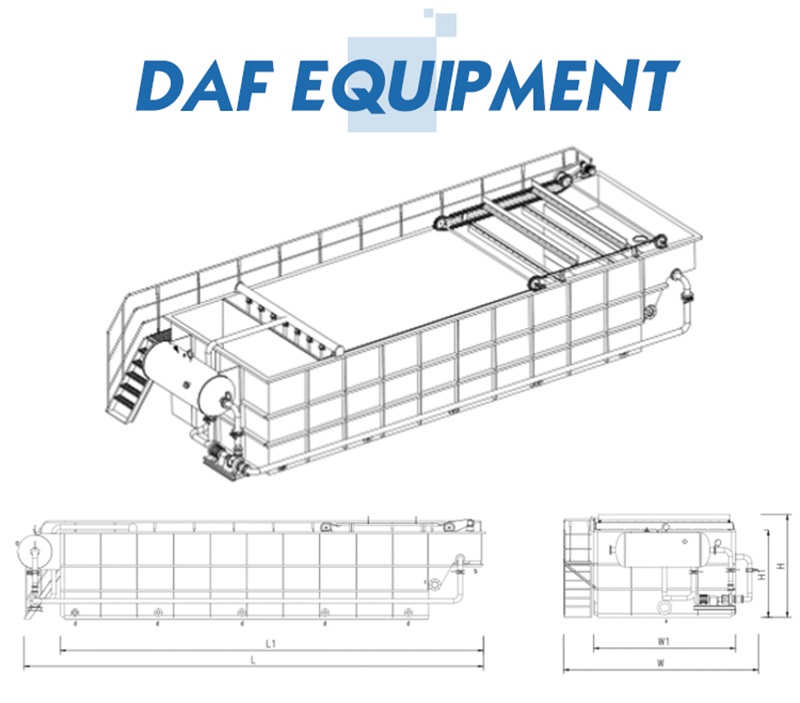

| Modelo DAF | Qmax (m³/h) | Entrada (DN) | Salida (DN) | Lodos (DN) | Ventilación (DN) | L/L1 (m) | W/W1 (m) | H/H1 (m) |
|---|---|---|---|---|---|---|---|---|
| DAF-002 | 2 | DN50 | DN50 | DN100 | DN100 | 3.4/2.5 | 3.4/1.2 | 2.2/1.7 |
| DAF-003 | 3 | DN50 | DN50 | DN100 | DN100 | 3.7/2.8 | 2.4/1.2 | 2.2/1.7 |
| DAF-005 | 5 | DN80 | DN80 | DN100 | DN100 | 4/3 | 2.4/1.2 | 2.2/1.7 |
| DAF-010 | 10 | DN100 | DN100 | DN100 | DN100 | 4.6/3.8 | 2.7/1.4 | 2.4/1.9 |
| DAF-015 | 15 | DN125 | DN100 | DN150 | DN150 | 5.6/4.5 | 2.9/1.7 | 2.5/2 |
| DAF-020 | 20 | DN150 | DN150 | DN150 | DN150 | 5.9/4.8 | 3.2/2 | 2.5/2 |
| DAF-030 | 30 | DN150 | DN150 | DN150 | DN150 | 6.8/5.5 | 3.2/2.2 | 2.7/2.2 |
| DAF-040 | 40 | DN200 | DN150 | DN150 | DN150 | 8/6.7 | 3.6/2.6 | 2.7/2.2 |
| DAF-050 | 50 | DN200 | DN150 | DN150 | DN150 | 8.4/7 | 3.6/2.6 | 2.7/2.2 |
| DAF-060 | 60 | DN250 | DN200 | DN150 | DN150 | 9.9/8.4 | 3.8/2.8 | 2.9/2.4 |
| DAF-070 | 70 | DN250 | DN200 | DN150 | DN150 | 10.5/9 | 3.8/2.8 | 2.9/2.4 |
| DAF-080 | 80 | DN250 | DN250 | DN150 | DN150 | 10.8/9.4 | 4/3 | 2.9/2.4 |
| DAF-100 | 100 | DN300 | DN250 | DN150 | DN150 | 12.5/11.4 | 4.4/3.4 | 2.9/2.4 |
| DAF-120 | 120 | DN300 | DN250 | DN150 | DN150 | 12.5/11.4 | 4.4/3.4 | 2.9/2.4 |
VI. Consideraciones Clave para las Operaciones Diarias
Los hábitos de operación estables son la garantía para el funcionamiento a largo plazo del equipo. Durante las operaciones diarias, está estrictamente prohibido operar el equipo con fallas o peligros ocultos. Si hay presiones anormales, ruidos mecánicos, calidad del agua fuera de norma, etc., se debe detener el equipo para inspección de manera oportuna para evitar que las fallas pequeñas se conviertan en problemas mayores como daños al equipo y calidad del agua fuera de norma.
El ajuste de los parámetros operativos debe realizarse de forma gradual y no cambiar drásticamente parámetros centrales como la presión del aire disuelto, la relación de recirculación y la dosis de productos químicos. Es muy probable que los ajustes a gran escala causen un desequilibrio en el sistema agua-aire y una falla en la floculación, resultando en una caída repentina del efecto del tratamiento. Al mismo tiempo, se debe ajustar el plan operativo según los cambios estacionales. En invierno, cuando la viscosidad del agua aumenta debido a las bajas temperaturas, la eficiencia de adsorción de burbujas disminuye, por lo que se puede aumentar adecuadamente la presión del aire disuelto y la dosis de químicos. En verano, cuando la calidad del agua fluctúa considerablemente, se debe aumentar la frecuencia de las pruebas de calidad del agua para optimizar dinámicamente los parámetros operativos.
Además, es necesario implementar estrictamente las normas de seguridad operativa, verificar regularmente el estado operativo de los recipientes a presión y los equipos eléctricos, y los operadores deben seguir estrictamente las normas operativas para evitar fallas en los equipos y riesgos de seguridad, asegurando el funcionamiento seguro, eficiente y rentable de todo el sistema de tratamiento de aguas residuales.
VII. Resumen
En general, la estabilidad operativa del equipo de flotación por aire disuelto depende completamente de una gestión operativa meticulosa. El control preciso de los parámetros, el mantenimiento periódico escalonado y la detección rápida de fallas son los métodos centrales para resolver la mayoría de los problemas operativos del DAF. Muchas estaciones de tratamiento de aguas residuales solo se centran en arrancar el equipo e ignoran el mantenimiento diario y la optimización de parámetros, lo que finalmente resulta en fallas frecuentes del equipo, altos costos operativos y dificultad para lograr un cumplimiento estable de la calidad del agua. La implementación de procedimientos operativos estandarizados no solo puede garantizar continuamente el efecto del tratamiento, sino también reducir efectivamente el desgaste del equipo, disminuir los tiempos de inactividad y los costos de mantenimiento, y es la clave para mejorar la eficiencia operativa de los procesos DAF en varias plantas de tratamiento de aguas residuales industriales y municipales.
¡Si tiene alguna necesidad de flotación por aire disuelto, no dude en contactarnos!
