Descripción

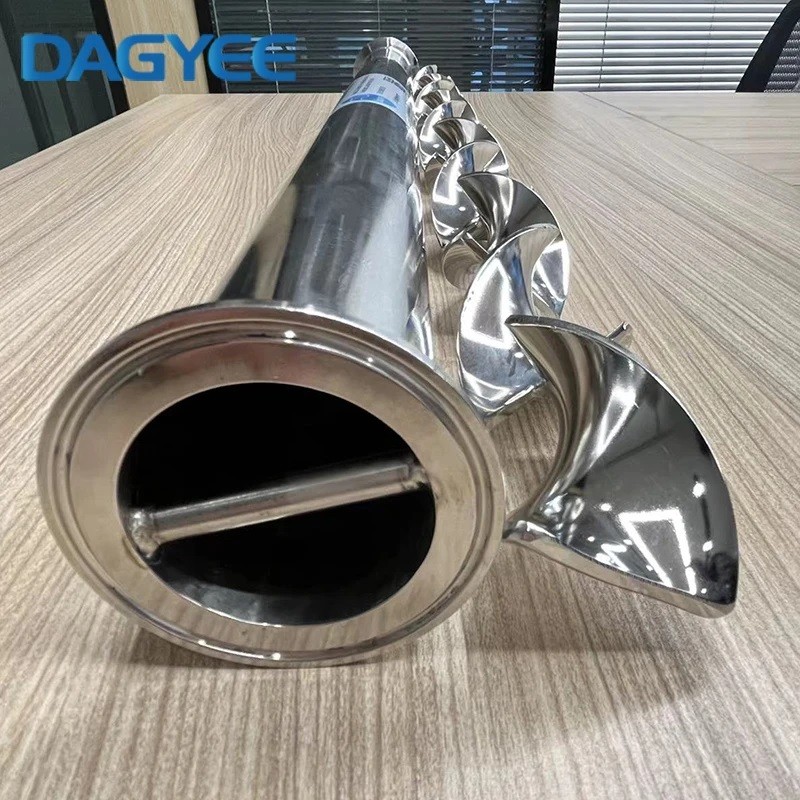

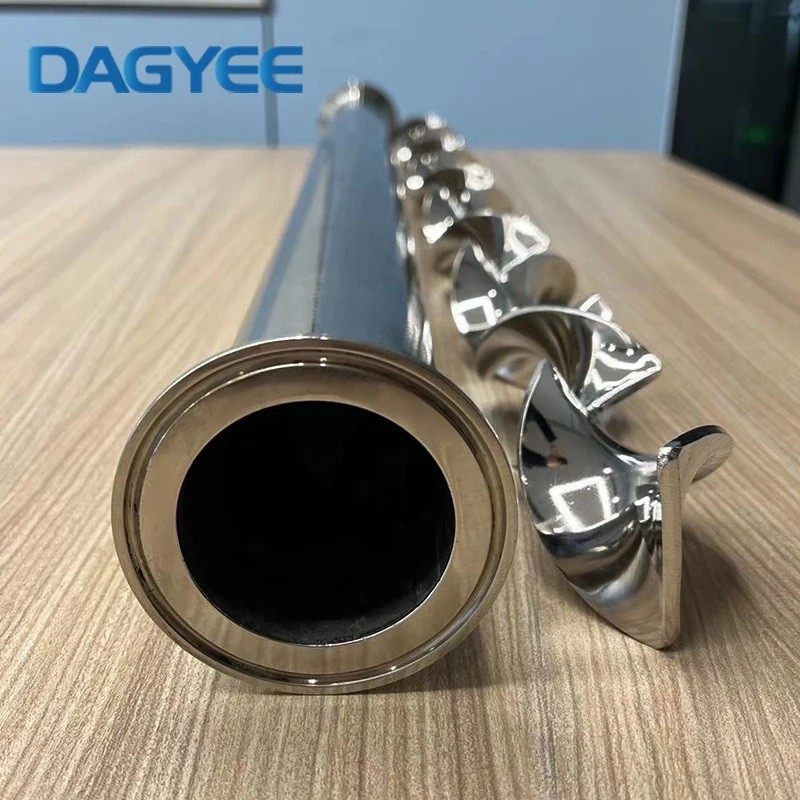

Descripción del mezclador estático
Los mezcladores estáticos son elementos ubicados en el interior de la tubería e instalados directamente en la línea del producto. Este tipo de equipos son diseñados para homogeneizar el flujo y generar la mezcla de líquidos o gases por medio de componentes estáticos, mejorando así la dinámica del fluido sin la necesidad de un dispositivo eléctrico (agitador) que promueva la mezcla.
Principio del mezclador estático
La mezcla estática es la mezcla de líquidos sin partes móviles. Un mezclador estático utiliza tubos internos de bandas que se cruzan para conseguir el efecto de mezcla y dispersión deseado a medida que la masa fundida fluye a través de los elementos estáticos.
Las soluciones de mezcladores estáticos DAGYEE están diseñadas para equilibrar de forma muy eficaz la homogeneidad y los gradientes de temperatura en las masas fundidas con una tensión de cizallamiento baja y una caída de presión mínima. Otras ventajas son la corta longitud de instalación y la ausencia de mantenimiento.
Mezclador estático técnico
| Modelo | Dg(mm) | dh(mm) | Caudal (m³/h) |
|---|---|---|---|
| SK-5/10 | 10 | 5 | 0.15-0.3 |
| SK-7.5/15 | 15 | 7.5 | 0.3-0.6 |
| SK-10/20 | 20 | 10 | 0.6-1.2 |
| SK-12.5/25 | 25 | 12.5 | 0.9-1.8 |
| SK-16/32 | 32 | 16 | 1.4-3.2 |
| SK-20/40 | 40 | 20 | 2.2-4.5 |
| SK-25/50 | 50 | 25 | 3.5-7.0 |
| SK-32.5/65 | 65 | 32.5 | 5.9-12 |
| SK-40/80 | 80 | 40 | 9-18 |
| SK-50/100 | 100 | 100 | 14-28 |
| SK-62.5/125 | 125 | 125 | 22-44 |
| SK-75/150 | 150 | 150 | 31-64 |
| SK-100/200 | 200 | 200 | 56-110 |
| SK-125/250 | 250 | 250 | 88-177 |
| SK-150/300 | 300 | 300 | 127-255 |
| SK-175/350 | 350 | 350 | 173-346 |
| SK-200/400 | 400 | 400 | 226-452 |
| SK-250/500 | 500 | 500 | 353-706 |
Ventaja del mezclador estático
No se requiere fuerza motriz directa
Sin partes móviles para un funcionamiento sin mantenimiento
Requisito de espacio mínimo
Diseños de tubería totalmente cerrados
Disponible en todos los tamaños
Disponible en una amplia gama de materiales
Diseño personalizado
Facilidad de instalación
Mezcla altamente eficiente
Bajo consumo de energía
Característica del mezclador estático
Libre de mantenimiento
Los mezcladores estáticos están fabricados para durar utilizando materiales de calidad industrial diseñados específicamente para su aplicación.
Sin piezas móviles
A diferencia de las mezcladoras tradicionales, las mezcladoras estáticas permanecen inmóviles durante el proceso de mezcla.
Bajos requisitos de energía
Debido a que los mezcladores estáticos por diseño no cuentan con partes móviles, toda la energía necesaria para la mezcla perfecta es proporcionada por la corriente de flujo en la tubería.
Aplicación del mezclador estático
El Mezclador Estático puede ser usado en aplicaciones como desalinización de petróleo, extracción, limpieza de gases, scrubbers, desulfuración de corrientes gaseosas, mezclas de gasolinas, diesel, lubricantes, etc., aditivación de gasolinas, diesel, biodiesel, etc., y homogeneización para toma de muestras en tuberías de petróleo; entre otras.
