Tamiz Rotatorio en el Tratamiento de Aguas Residuales: Mejorando la Separación Sólido-Líquido – Diseños de Alimentación Externa vs Alimentación Interna
La separación sólido-líquido es el paso fundamental en los sistemas de tratamiento de aguas residuales, ya que determina directamente la eficiencia de los procesos posteriores, como el tratamiento biológico, la filtración y la desinfección. Entre los diversos equipos de separación, los tamices rotativos se han convertido en un elemento básico en las plantas de tratamiento de aguas residuales (PTAR) municipales e industriales debido a su alto caudal, bajo consumo de energía y fácil mantenimiento. Entre las variantes de tamices rotativos, los modelos de alimentación externa y alimentación interna de Dagyee son las dos configuraciones más adoptadas, cada una con ventajas distintas adaptadas a escenarios de tratamiento específicos. Este blog profundiza en las diferencias fundamentales entre estos dos diseños, analiza su rendimiento en aplicaciones del mundo real y presenta un modelo de tamiz rotativo de alimentación externa de alta eficiencia (con imágenes reales del producto) para ayudar a los profesionales del tratamiento de aguas residuales a seleccionar el equipo óptimo para sus proyectos.
1. El Papel de los Tamices Rotativos en el Tratamiento de Aguas Residuales
Las aguas residuales de alcantarillados municipales, procesamiento de alimentos, fabricación textil y las industrias de pasta y papel contienen una gran cantidad de sólidos suspendidos (SS), que incluyen arena, fibras, plásticos y desechos orgánicos. Si estos sólidos no se eliminan desde el principio, pueden obstruir tuberías, dañar bombas y reducir la efectividad de los reactores biológicos. Los tamices rotativos abordan este desafío utilizando una criba cilíndrica de metal perforado o tejido para separar los sólidos del flujo líquido mediante filtración física.
1.1 Principio Básico de Funcionamiento
El agua residual fluye a través del tamiz rotativo:
1) El líquido pasa a través de la malla de la criba y continúa a las etapas de tratamiento posteriores.
2) Los sólidos quedan retenidos en la superficie de la criba, luego se eliminan mediante retrolavado y se recogen en una tolva para su eliminación o reciclaje.
Los tamices rotativos se instalan típicamente en la obra de llegada de las PTAR, actuando como la primera línea de defensa en el tratamiento de aguas residuales.
1.2 Beneficios Clave de los Tamices Rotativos
| Ventaja | Detalles |
| Alta eficiencia de separación | Captura sólidos de hasta 20 micras (tamaño de malla personalizable). |
| Operación continua | Limpieza y descarga automatizadas permiten funcionamiento 24/7 con mínima intervención manual. |
| Bajo consumo energético | El consumo de energía oscila entre 0,5–5 kW (rotación del tambor + bomba de retrolavado). |
| Resistencia a la corrosión | Fabricado en acero inoxidable 304/316, adecuado para entornos agresivos de aguas residuales. |
| Huella compacta | Instalación inclinada/vertical ahorra espacio para modernizaciones y plantas pequeñas. |
⚙️ Ventajas del producto según imagen adjunta (image.png). Diseñadas para el tamiz rotativo de tambor serie DY-ES. Todas las características destacan los beneficios clave para aplicaciones de tratamiento de aguas residuales. Malla y materiales personalizables.
2. Tamices Rotativos de Alimentación Externa vs. Alimentación Interna: Diferencias Clave de Diseño
La distinción principal radica en la dirección del flujo del agua residual y la ubicación de retención de sólidos, lo que impulsa diferencias en el rendimiento, mantenimiento e idoneidad de la aplicación.
2.1 Tamices Rotativos de Alimentación Externa
El agua residual se alimenta sobre la superficie exterior del tambor:
1) El líquido permea a través de la malla de la criba hacia el interior del tambor.
2) Los sólidos quedan atrapados en la superficie exterior y son removidos por barras de rociado internas.
3) Se instalan con una inclinación de 30° a 60° para facilitar el deslizamiento de los sólidos hacia la tolva de recolección.
Ventajas Clave: Baja pérdida de carga hidráulica (50–100 mm), fácil acceso a la criba para mantenimiento, instalación compacta vertical/inclinada.
2.2 Tamices Rotativos de Alimentación Interna
El agua residual se bombea al interior del tambor:
1) El líquido sale a través de la malla de la criba hacia el exterior.
2) Los sólidos se adhieren a la superficie interior y son limpiados por boquillas de rociado externas.
3) Se instalan en posición horizontal o con una ligera inclinación (0°–20°) para escenarios de alto flujo.
Ventajas Clave: Alta capacidad de carga de sólidos (hasta 100 mg/L SS), diseño completamente cerrado para control de olores, adecuado para grandes PTAR municipales.
2.3 Comparación de Rendimiento Lado a Lado
| Parámetro | Alimentación Externa | Alimentación Interna |
| Dirección del flujo | Sobre el exterior del tambor | Dentro del tambor |
| Retención de sólidos | Superficie exterior de la malla | Superficie interior de la malla |
| Ángulo de instalación | 30°–60° inclinado | 0°–20° horizontal / ligeramente inclinado |
| Pérdida de carga hidráulica | Baja (50–100 mm) | Moderada (100–200 mm) |
| Capacidad de carga de sólidos | Hasta 50 mg/L SS | Hasta 100 mg/L SS |
| Acceso para mantenimiento | Fácil (diseño exterior abierto) | Complejo (hay que abrir el tambor) |
| Control de olores | Moderado | Excelente (totalmente cerrado) |
| Requerimiento de espacio | Compacto | Más grande |
| Aplicaciones ideales | EDAR pequeñas/medianas, procesamiento de alimentos, acuicultura | Grandes EDAR municipales, aguas residuales industriales con alto contenido de SS |
⚙️ Tabla comparativa según imagen adjunta (image.png). Destaca las diferencias clave entre tamices de tambor de alimentación externa e interna para aplicaciones de tratamiento de aguas residuales. Todos los datos reproducidos fielmente en español.
3. Aplicación en el Mundo Real de Tamices Rotativos de Alimentación Externa
Los tamices de alimentación externa sobresalen en escenarios compactos y amigables con el mantenimiento (por ejemplo, procesamiento de alimentos, acuicultura). A continuación, se presenta una muestra de producto y casos de estudio de un modelo de alta eficiencia de doble tambor.

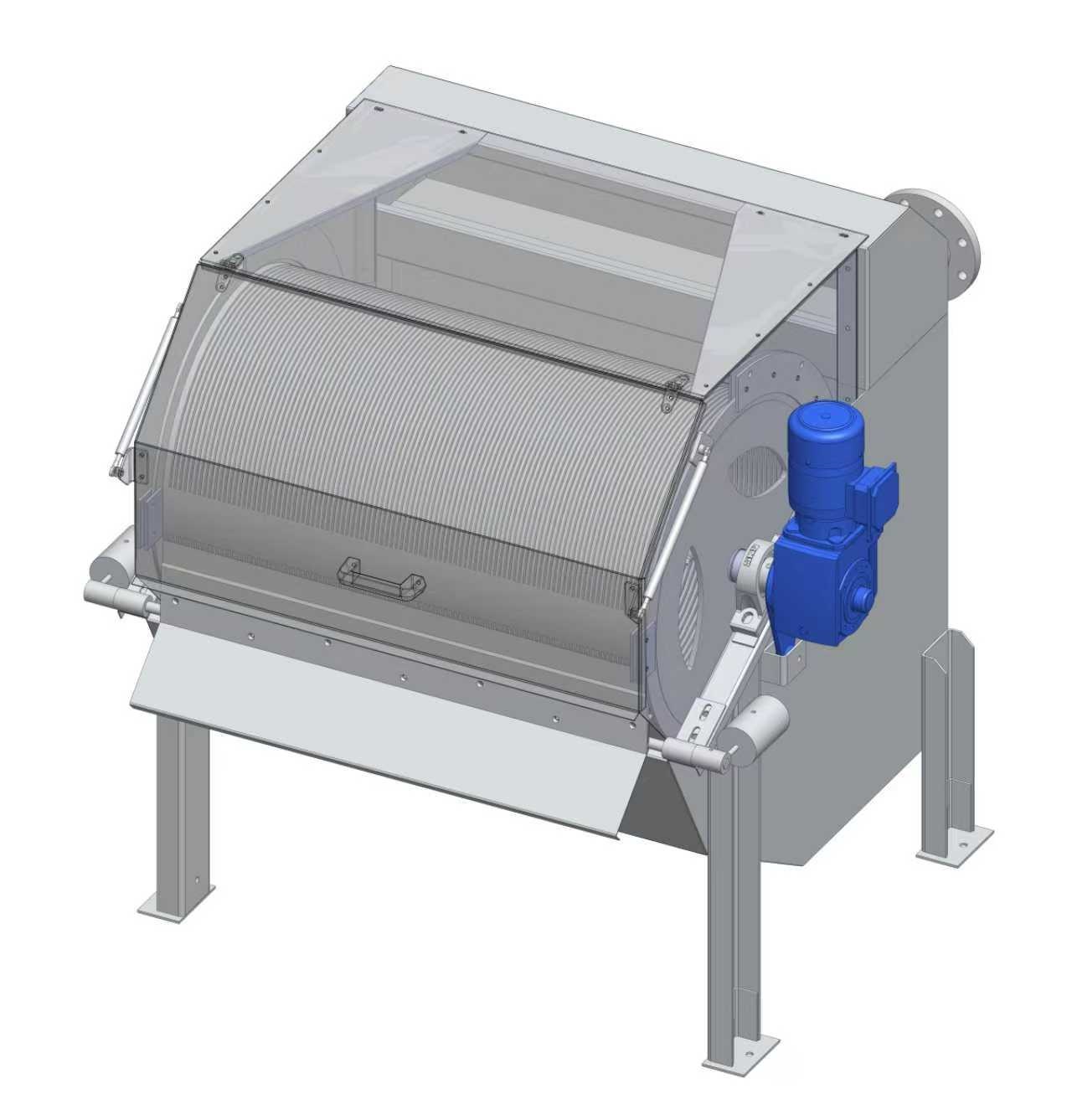

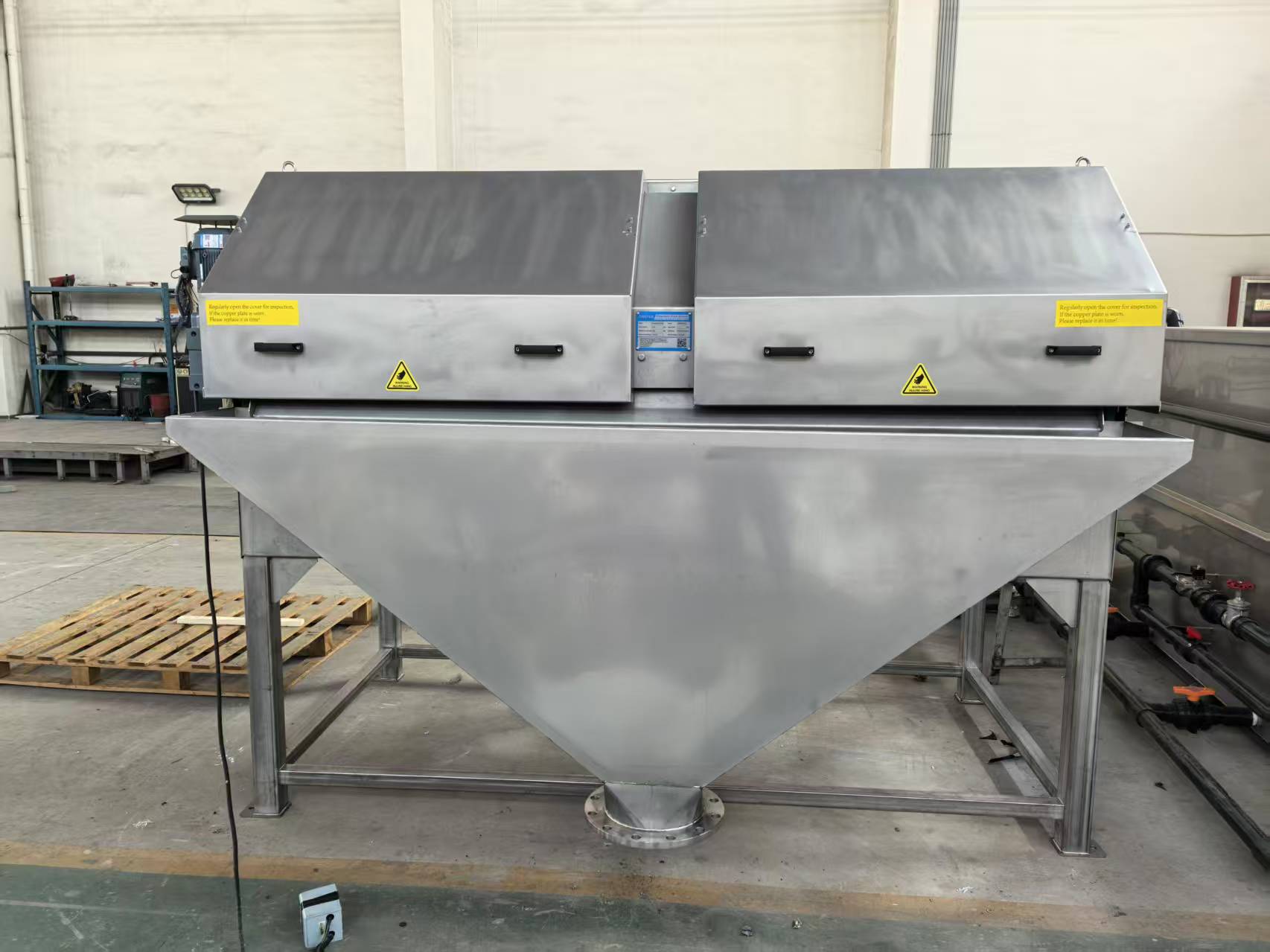

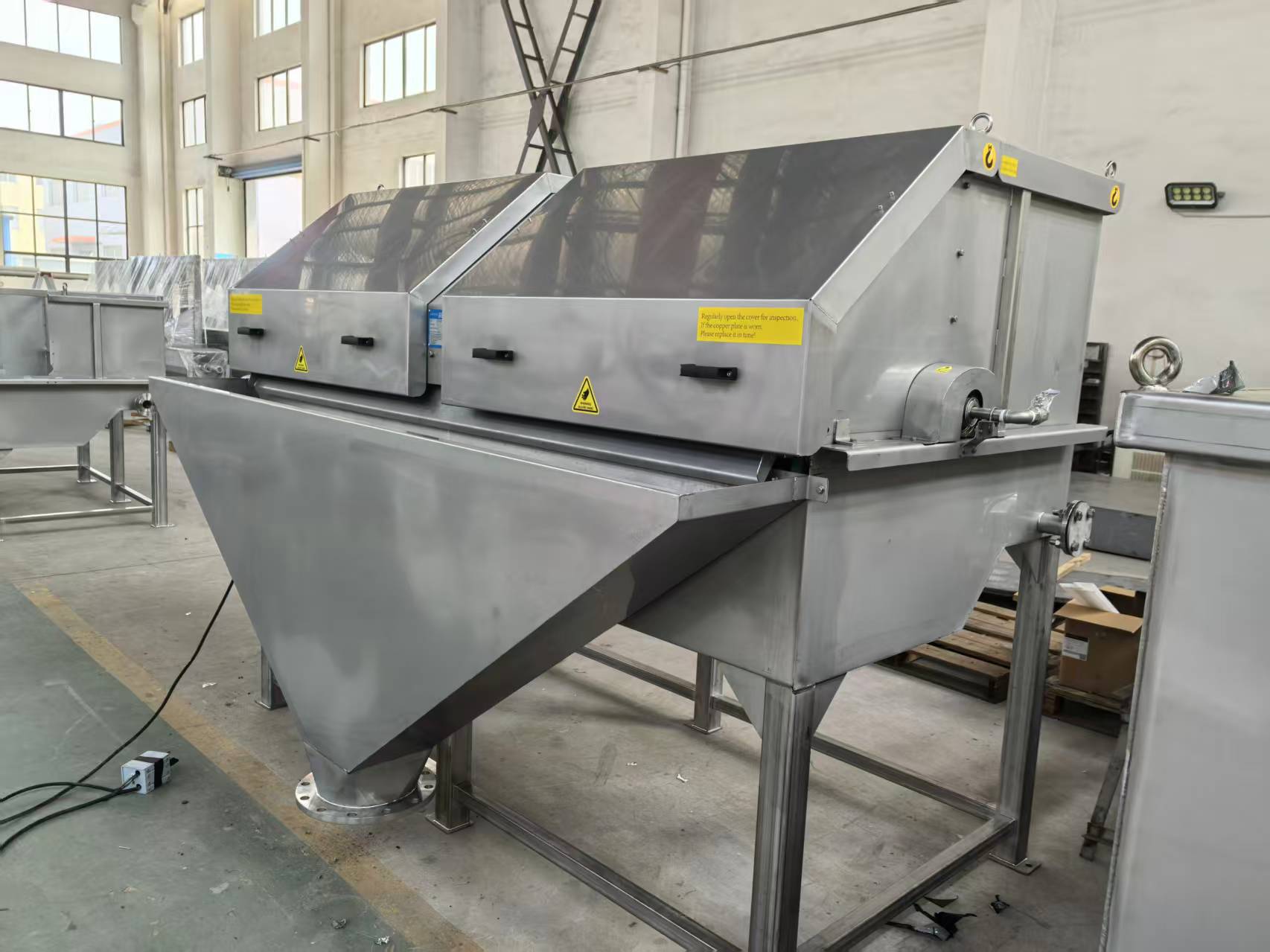

3.1 Muestra de Producto: Tamiz Rotativo de Alimentación Externa de Doble Tambor
Este modelo personalizado de acero inoxidable 316 está diseñado para aguas residuales de procesamiento de alimentos, con una configuración de doble tambor para duplicar el caudal.
Parámetros Técnicos
| Parámetro | Especificación |
| Material | Acero inoxidable 316 (tamiz, marco, tolva) |
| Tamaño de malla | 50 micras (personalizable: 20–500 micras) |
| Diámetro del tambor | 800 mm por tambor (doble tambor) |
| Longitud del tambor | 1500 mm por tambor |
| Ángulo de instalación | 45° inclinado |
| Caudal de diseño | 100 m³/h (total para doble tambor) |
| Eficiencia de eliminación de sólidos | ≥95% para sólidos ≥50 micras |
| Consumo de energía | 1,5 kW (rotación) + 0,75 kW (bomba de retrolavado) |
| Consumo de agua de retrolavado | 5% del volumen de efluente tratado |
| Temperatura de operación | 0–60 °C |

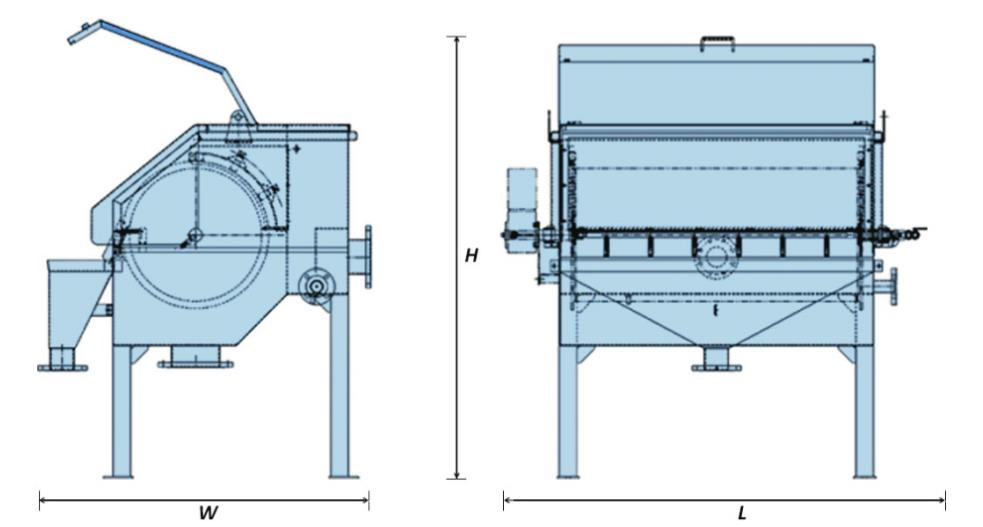

| Dimensiones totales (L×A×H) | 3000×1800×2200 mm |
| Peso | 1200 kg |
⚙️ Especificaciones detalladas según imagen adjunta (image.png). Tamiz de doble tambor fabricado en acero inoxidable 316, malla de 50 μm (personalizable) y caudal de diseño de 100 m³/h. Ideal para tratamiento de aguas residuales industriales y municipales.
Ventajas Clave de Diseño
1) Configuración de doble tambor: Duplica el área de filtración y el caudal para plantas de procesamiento de alimentos de alto flujo.
2) Tapas de acceso rápido: Reduce el tiempo de inactividad por mantenimiento en un 50% (inspección/reemplazo de la criba en minutos).
3) Tolva cónica integrada: Elimina la necesidad de equipos separados para la recolección de sólidos.
4) Sistema de retrolavado ajustable: Optimiza la eficiencia de limpieza mientras minimiza el desperdicio de agua.
3.2 Caso de Aplicación 1: Aguas Residuales de Procesamiento de Alimentos (España)
Una planta de jugos de frutas que procesa 80 m³/h de aguas residuales (alto contenido de pulpa/fibra de fruta) reemplazó un tamiz manual con el modelo de alimentación externa de doble tambor, logrando:
1) Eficiencia de eliminación de sólidos del 96% (frente al 70% anterior), reduciendo la carga del tratamiento biológico en un 40%.
2) Tiempo de mantenimiento reducido de 4 horas/día a 30 minutos/semana.
3) Consumo de energía de 2,25 kW (frente a 5 kW del sistema manual, incluyendo mano de obra).
4) Los sólidos de fruta capturados se reciclan como alimento para animales (flujo de ingresos adicional).
3.3 Caso de Aplicación 2: Aguas Residuales de Acuicultura (Noruega)
Una piscifactoría que trata 50 m³/h de aguas residuales de agua salada seleccionó el tamiz de alimentación externa de 100 micras por su compacidad, con resultados:
1) Eficiencia de eliminación de sólidos del 92% (cumpliendo con los estándares de vertido noruegos: SS ≤20 mg/L).
2) Se utilizaron 6 m² de espacio (50% menos que un tamiz de alimentación interna).
3) La construcción en acero inoxidable 316 resistió 2 años de exposición al agua salada (sin corrosión).
4) Ahorro de agua dulce del 30% (el efluente tratado se reutiliza para el lavado de tanques).
4. Guía de Selección para Diseños de Tamices Rotativos
Siga este marco paso a paso para elegir entre modelos de alimentación externa e interna:
4.1 Paso 1: Analizar las Características del Agua Residual
1) Concentración de SS: Elija alimentación interna para SS > 50 mg/L; alimentación externa para SS ≤ 50 mg/L.
2) Tamaño de partícula: Alimentación externa para sólidos finos (20-100 micras); alimentación interna para partículas más grandes (100-500 micras).
3) Corrosividad: Opte por acero inoxidable 316 (como el modelo presentado) para aguas residuales industriales ácidas/alcalinas.
4.2 Paso 2: Evaluar el Caudal y el Espacio
1) Caudal: Alimentación externa (hasta 100 m³/h en un solo tambor); alimentación interna (≥500 m³/h para tambores grandes).
2) Restricciones de espacio: Alimentación externa (inclinada) ahorra un 50% de espacio en comparación con los modelos horizontales de alimentación interna.
4.3 Paso 3: Evaluar las Necesidades de Mantenimiento
1) Accesibilidad: El diseño abierto de alimentación externa es ideal para plantas con personal de mantenimiento limitado.
2) Tolerancia al tiempo de inactividad: Las tapas de acceso rápido en los modelos de alimentación externa reducen el tiempo de inactividad por mantenimiento hasta en un 80%.
4.4 Paso 4: Cumplir con los Requisitos Regulatorios/Ambientales
1) Control de olores: El diseño cerrado de alimentación interna es adecuado para PTAR urbanas con estrictas normas de olores.
2) Estándares de vertido: La alimentación externa con malla fina (20-50 micras) ofrece una eliminación de sólidos ≥95% para partículas finas.
5. Tendencias Futuras en la Tecnología de Tamices Rotativos
La industria se está moviendo hacia la automatización, la sostenibilidad y la recuperación de recursos: estas son las tendencias clave:
5.1 Monitoreo Inteligente y Automatización con IA
Sensores rastrean la obstrucción, el caudal y la eficiencia en tiempo real; la IA ajusta la frecuencia de retrolavado/velocidad del tambor para optimizar el rendimiento y reducir el uso de energía.
5.2 Innovación de Materiales
La aleación de titanio y el PRFV (plástico reforzado con fibra de vidrio) están reemplazando al acero inoxidable por su superior resistencia a la corrosión y menor peso (ideal para aguas residuales químicas/saladas).
5.3 Conservación de Agua y Energía
1) El retrolavado con aireación + rociado de agua reduce el uso de agua en un 70% en comparación con los sistemas tradicionales de solo agua.
2) Se están desarrollando tamices rotativos alimentados por energía solar para PTAR remotas fuera de la red eléctrica.
5.4 Integración de la Economía Circular
Los sólidos capturados se reciclan en biogás, compost o alimento para animales (por ejemplo, el caso español de procesamiento de alimentos). Los sistemas futuros se integrarán con digestores anaeróbicos para la recuperación total de recursos.
6. Conclusión
Los tamices rotativos son críticos para las obras de llegada de las plantas de tratamiento de aguas residuales, y la elección entre diseños depende de las necesidades específicas del proyecto:
1) Tamices rotativos de alimentación externa: Mejores para plantas pequeñas/medianas, aplicaciones industriales (alimentos/acuicultura) y escenarios que priorizan el acceso para mantenimiento/ahorro de espacio. El modelo de doble tambor presentado aquí demuestra alta eficiencia y personalización para el tratamiento de aguas residuales industriales específicas.
2) Tamices rotativos de alimentación interna: Adecuados para grandes PTAR municipales e instalaciones industriales con alto contenido de SS, ofreciendo un control superior de olores y caudal.
A medida que el tratamiento de aguas residuales evoluciona hacia la sostenibilidad, los tamices rotativos continuarán siendo una piedra angular de la separación sólido-líquido eficiente y rentable. Invertir en un tamiz rotativo personalizado y de alta calidad, ya sea de alimentación externa o interna, es un paso clave para optimizar el rendimiento de la PTAR y cumplir con las regulaciones ambientales.
