Погружной смеситель для очистных сооружений – надёжное перемешивание и поддержание взвешенного состояния осадка
Описание погружных смесителей
Погружной смеситель для анаэробных и аноксидных зон — это специализированное низкоскоростное оборудование, разработанное для процессов биологического удаления питательных веществ (BNR). Эти смесители критически важны для поддержания правильных условий в аноксидных зонах, где происходит денитрификация — биологическое превращение нитратов в газообразный азот.
В отличие от высокоскоростных смесителей, создающих интенсивное перемешивание и способных вносить кислород, аноксидные смесители работают на низких скоростях, обеспечивая мягкую циркуляцию, которая поддерживает взвешенное состояние твёрдых частиц и равномерное перемешивание без нарушения поверхности жидкости. Это предотвращает поступление кислорода из атмосферы, который подавляет процесс денитрификации.
Смесители DAGYEE специально разработаны для требований BNR-процессов. Они обеспечивают интенсивность перемешивания, необходимую для поддержания активного ила во взвешенном состоянии, сохраняя при этом аноксидные условия, требуемые для денитрификации и удаления фосфора.

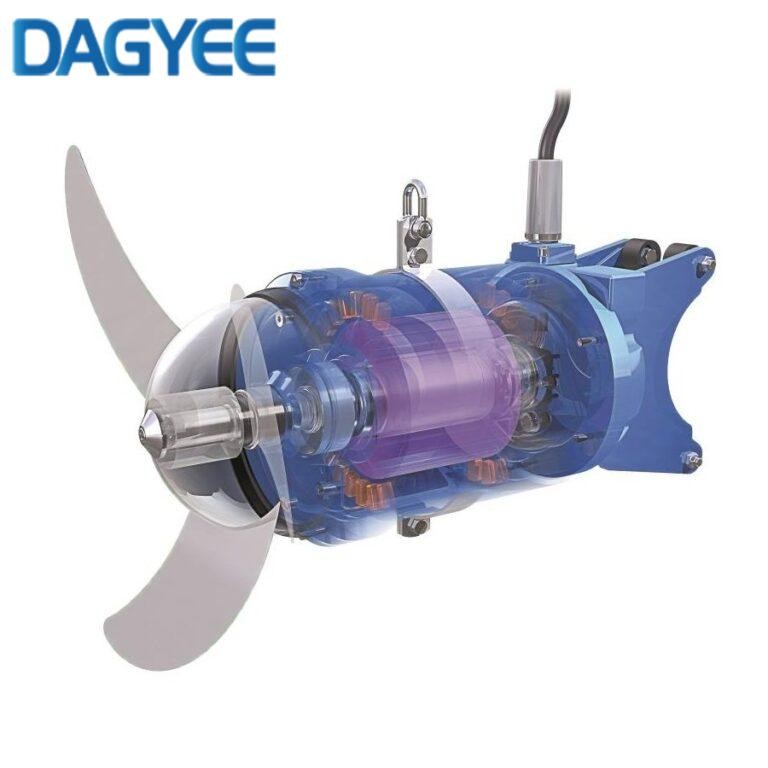

Компонент погружных смесителей
- На электродвигателе
- Верхняя часть подшипника
- Мониторинг и индикация печати
- Кольцо смещения твердых частиц
- Механическая уплотнение
- Винт осевого потока
- В скобках
- Система управления
- Коррозионностойкий корпус
| Component | Material |
|---|---|
| Shell | Stainless steel / GG25 cast iron |
| Impeller | Stainless steel / Fiberglass Polyurethane |
| Shaft | ASTM431 or 420 stainless steel |
| Mechanical seal | Corrosion resistant cemented tungsten carbide / silicon carbide |
| Guide rod | ASTM304 Stainless steel |
| Lifting bracket | ASTM304 Stainless steel |
| Lifting cable | ASTM304 Stainless steel |
| Fasteners | ASTM321 Stainless steel |
Как работает аноксидный смеситель
Технологический процесс:
Этап 1: Погружение
Смеситель полностью погружается ниже поверхности воды, обычно на глубину 0.5-1.5 метра. Это обеспечивает перемешивание без нарушения поверхности и поступления кислорода.
Этап 2: Низкоскоростное вращение
Пропеллер большого диаметра вращается с малой скоростью (36-150 об/мин), создавая широкий, мягкий поток. Низкая скорость минимизирует сдвиговые нагрузки, которые могли бы повредить биологические хлопья.
Этап 3: Создание потока
Вращающийся пропеллер затягивает жидкость спереди и выталкивает её в виде направленного осевого потока. Этот поток циркулирует по резервуару, поддерживая взвешенное состояние твёрдых частиц и равномерное перемешивание.
Этап 4: Циркуляция
Поток продолжается по всему резервуару, предотвращая образование мёртвых зон и обеспечивая перемешивание всех частей. Схема потока поддерживает всю массу в мягком движении.
Этап 5: Биологическая поддержка
Мягкая циркуляция сохраняет структуру биологических хлопьев и поддерживает условия, необходимые для денитрификации и удаления фосфора.
Параметр погружные миксеры
| Модель | Мощность (кВт) | Ток (А) | Скорость вращения (об/мин) | Диаметр рабочего колеса (мм) | Тяговое усилие (Н) | Вес (кг) |
|---|---|---|---|---|---|---|
| SMB0.85/8-260/3-740/C/S | 0.85 | 3.4 | 740 | 260 | 163 | 55/58 |
| SMB1.5/6-260/3-980/C/S | 1.5 | 4.4 | 980 | 260 | 290 | 55/58 |
| SMB2.2/8-320/3-740/C/S | 2.2 | 5.9 | 740 | 320 | 582 | 74/77 |
| SMB4/6-320/3-980/C/S | 4.0 | 10.8 | 980 | 320 | 609 | 74/77 |
| SMB1.5/8-400/3-740/S | 1.5 | 5.6 | 740 | 400 | 382 | 76/80 |
| SMB2.5/8-400/3-740/S | 2.5 | 7.3 | 740 | 400 | 575 | 76/80 |
| SMB3/8-400/3-740/S | 3.0 | 8.6 | 740 | 400 | 642 | 78/82 |
| SMB4/6-400/3-980/S | 4.0 | 10.3 | 980 | 400 | 1010 | 80/84 |
| SMB4/12-620/3-480/S | 4.0 | 14.0 | 480 | 620 | 1230 | 240/245 |
| SMB5/12-620/3-480/S | 5.0 | 18.2 | 480 | 620 | 1420 | 240/245 |
| SMB7.5/12-620/3-480/S | 7.5 | 28.0 | 480 | 620 | 1963 | 255/270 |
| SMB10/12-620/3-480/S | 10.0 | 32.0 | 480 | 620 | 2361 | 255/270 |
Выбор энергосберегающих погружных смесителей
Данная модель является оптимальным решением для крупных муниципальных очистных станций, глубоких резервуаров и сред с повышенным содержанием взвешенных частиц. Она предназначена для организации массовой циркуляции и равномерного распределения воды по всему объему емкости. Одна мешалка высокой тяги заменяет несколько маломощных моделей, сокращая общее энергопотребление установки. Часто выбирается для денитрификационных емкостей, аэрационных резервуаров и крупных усреднителей, где важна экономия электроэнергии и стабильность биохимических процессов.

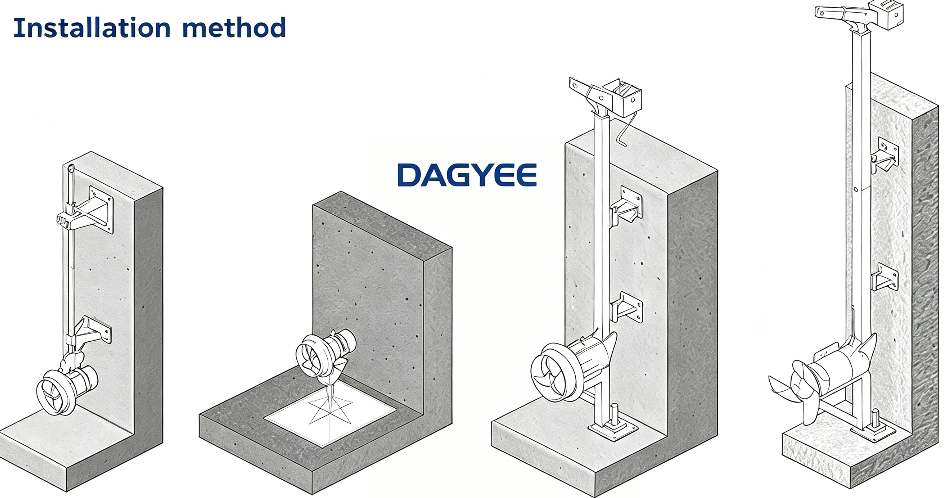

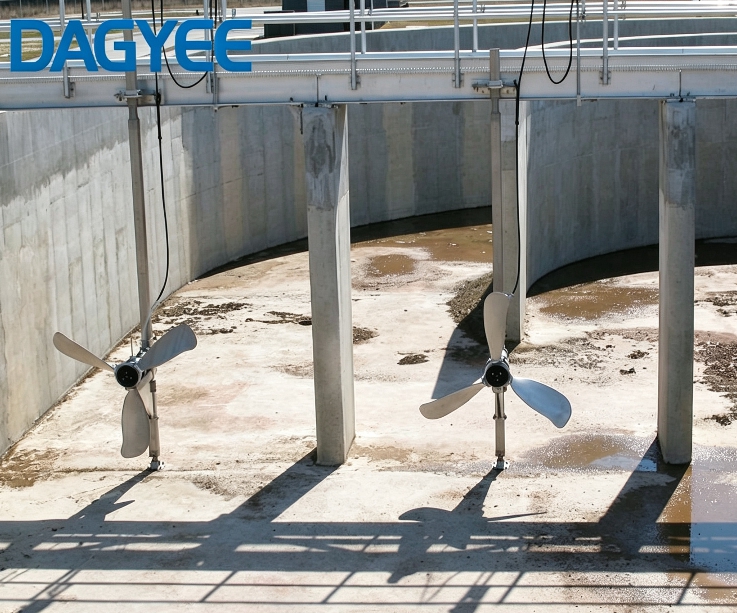

Метод установки погружных смесителей
Мешалка комплектуется усиленной направляющей конструкцией с толстыми стальными шинами и антивибрационными кронштейнами. Крепления устойчивы к сильному водяному напору, исключают смещение и раскачивание оборудования во время работы. Подъемная система позволяет поднимать мешалку на поверхность для осмотра без опорожнения резервуара и остановки технологического процесса. По желанию заказчика мы выполняем монтаж под регулируемым углом, чтобы устранить мертвые зоны застоя воды в углах крупных емкостей.
Основные области применения
Биологические резервуары
Поддерживает активный ил во взвешенном состоянии в аэротенках и способствует контакту между микроорганизмами и субстратом.
Аноксидные и анаэробные зоны
Создаёт мягкое перемешивание без введения кислорода, обеспечивая правильные условия для денитрификации и удаления фосфора.
Усреднители
Предотвращает оседание твёрдых частиц за счёт непрерывной циркуляции.
Илонакопители
Поддерживает осадок во взвешенном состоянии перед обезвоживанием или дальнейшей обработкой.
Окислительные каналы
Создаёт необходимую скорость потока для поддержания взвешенного состояния по всей длине канала.
Характеристики погружных мешалок
Низкоскоростная работа
Пропеллер большого диаметра вращается с малой скоростью (36-150 об/мин), создавая мягкий поток без нарушения поверхности.
Погружное расположение
Смеситель работает ниже поверхности жидкости для предотвращения поступления кислорода.
3-камерная система уплотнений
Надёжная система уплотнений с предкамерой, редукторной камерой и уплотнительной камерой обеспечивает защиту от проникновения воды и долговременную надёжность.
Степень защиты IP68
Полностью погружная конструкция, подходящая для непрерывной работы на глубине до 20 метров.
Самоочищающийся пропеллер
Конструкция пропеллера с обратным скосом предотвращает наматывание посторонних предметов и снижает затраты на обслуживание.
Планетарный редуктор
Низкоскоростные смесители обычно используют двухступенчатую планетарную передачу для достижения требуемой низкой скорости вращения при сохранении высокого крутящего момента.

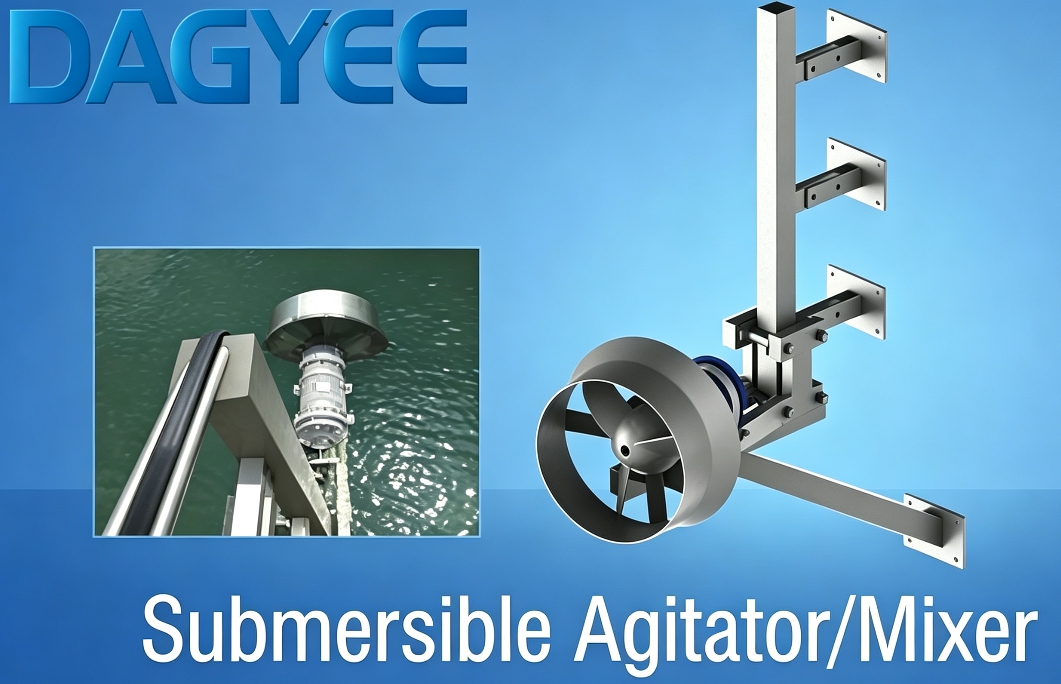

Направляющая система
Оборудование может устанавливаться и извлекаться с помощью направляющих без опорожнения резервуара.
-

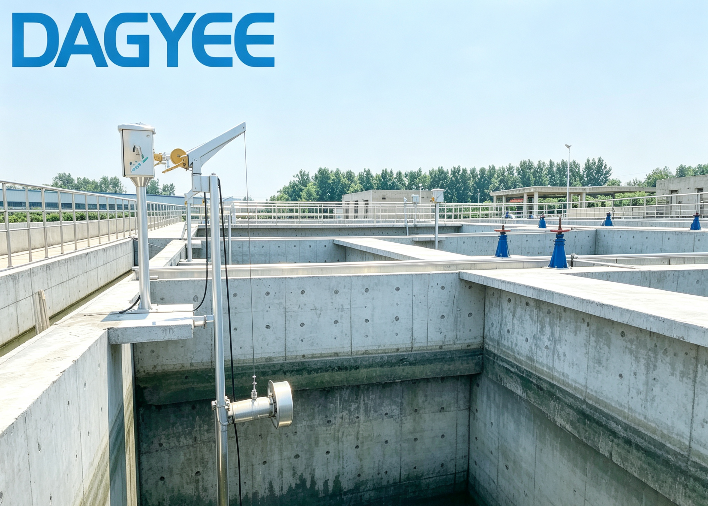

Применение погружных мешалок
Почему выбирают DAGYEE
| Особенность | Ценность для клиента |
|---|---|
| Высокая эффективность | Оптимизированный гидравлический дизайн снижает энергопотребление |
| Самоочищающийся пропеллер | Предотвращает наматывание и забивание |
| Надёжное уплотнение | Двойные уплотнения обеспечивают длительную надёжность |
| IP68 | Полностью погружной до 20 м |
| Прямой привод | Низкие затраты на обслуживание |
| Направляющая система | Простой монтаж и извлечение |
| Коррозионная стойкость | Долгий срок службы в агрессивных средах |
| Термозащита | Надёжная защита двигателя |
Информация о поставщике
Погружные смесители DAGYEE обеспечивают эффективное, надёжное перемешивание для очистных сооружений. Разработанные для непрерывной работы и простого обслуживания, они являются идеальным выбором для биологических резервуаров, усреднителей и илонакопителей.
Свяжитесь с нашей командой для бесплатной консультации и подбора смесителя для вашего объекта.
